Stern - Juwel 2 - radio grammofoon combinatie.

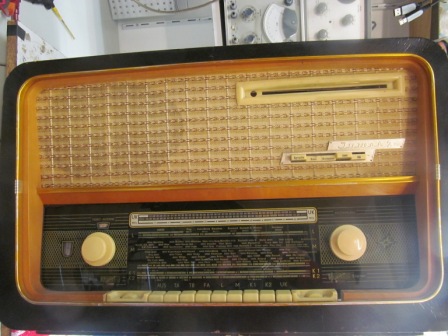

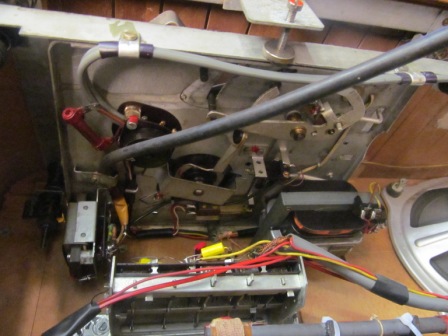

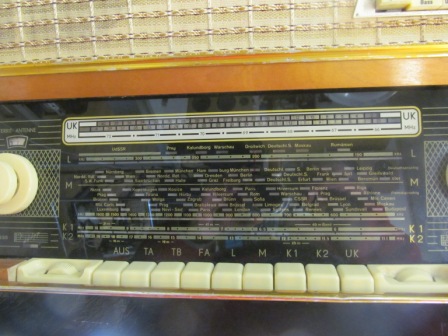

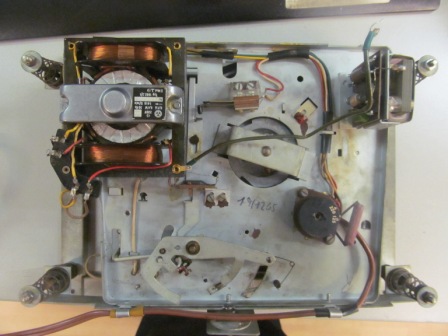

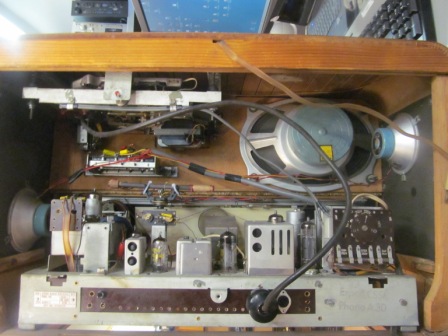

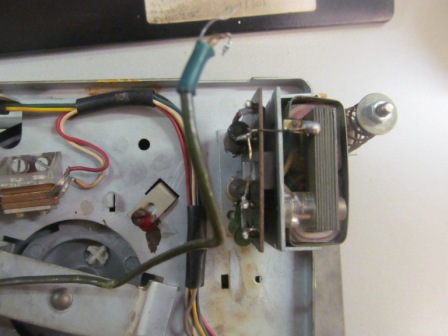

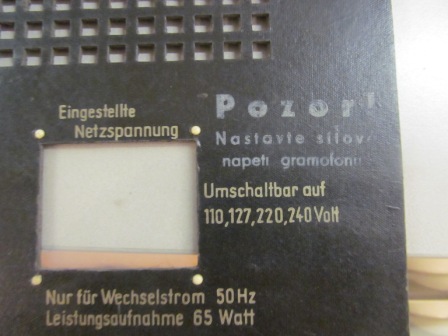

Op de werkbank 2 stuks Stern, Juwel 2 - Phono. Aan de voorzijde is een soort van Mignon platenspeler ingebouwd. De toestellen zien er identiek uit, maar zijn het niet. 1 is uitgevoerd met een schaal van 66 - 73.5 mHz als export uitvoering UKW OIRT band. De andere van 87 - 100 mHz . De buizen bezetting is een bekende set, ECC85, ECG81,EF89,EBF89,EABC80,EL84 en EZ80. Er zit een behoorlijk grote UGT in gemonteerd. Aan beide radio is door een ander reeds het nodige gedaan, maar kreeg de FM niet aan de praat.

Peter is gisteren met de eerste aan de slag gegaan. De storing in de FM unit was niet eenvoudig te vinden Na het uitwisselen van de nodige C.tjes van 10 en 20Pf kwam er weer wat geluid, echter veel te zacht. Dit bleek in de MF spoelen te zitten die erg lastig bij te regelen zijn. De kernen van de spoelen eruit gehaald en gedraaid met het gleufje aan de buitenzijde. De nodige afregelapparatuur werd ingezet om er weer een behoorlijke FM ontvangst van te maken.

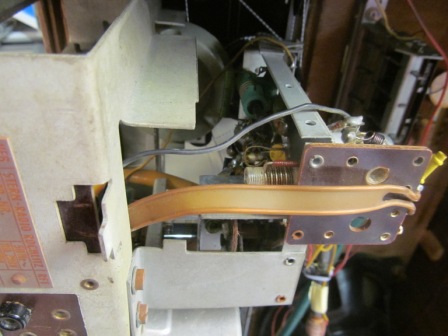

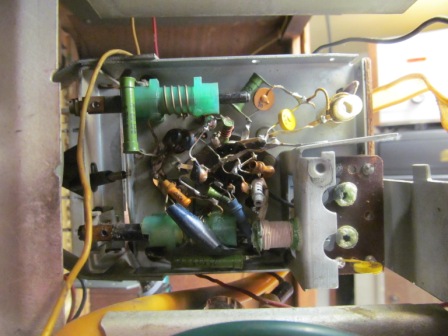

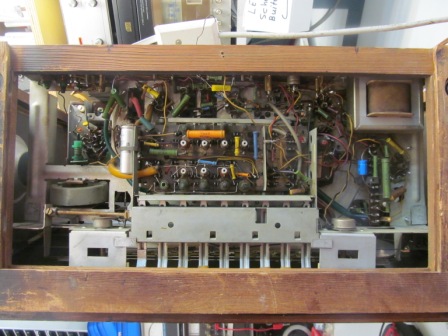

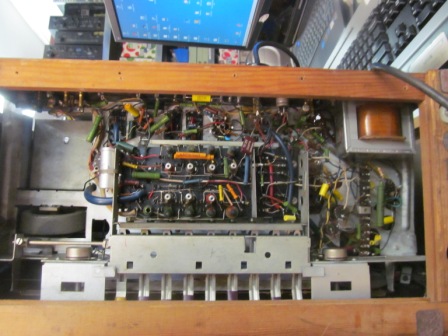

De 2e was iets eenvoudige en aan het einde van de dag kwam daar ook al af en toe geluid uit op de FM. Er lagen 2 condensatoren los. Vandaag ben ik daar mee verder gegaan. Het leek alsof het in een sluiting of slechte verbinding zat aan de onderzijde van de FM-unit. De ontvangst was zacht, niet selectief en af en toe weer normaal. Alle verbindingen opnieuw gesoldeerd en de boel weer een beetje in orde gemaakt. Toch bleef het wegvallen een terugkerend probleem. De schakelkast bedient een rolschakelaar. Hierop zijn nokjes gemoteerd die tussen contactpuntjes bewegen en zo de verbindingen leggen.

Als de FM gekozen wordt, wordt er een lange as naar de PU schakelaar verzet en hoort de PU-as een 1/2 slag te draaien. In geval van PU stand maakt de rol een 1/2 slag. De stang tussen FM en PU bediende de rol niet goed meer en bleef de rol ztil staan. Het is een ontzettend gepruts geweest om het te herstellen, omdat de rollen op een moeilijk bereikbare plaats zitten. Ook bij deze hielp het om met afregelen met de meetzender de FM weer in het gareel te krijgen.


Van beide radio valt op dat de FM zachter speelt dan de MG. Op een of andere manier lijkt het of de FM-tuner iets begrenst is. een wilde gedachte is misschien dat dit met opzet zo is uitgevoerd, zodat de Westere FM station niet te ontvangen waren. Maar deze gedachte is een wilde gok.
Ik heb wat foto's geplaatst, maar deze zijn wat klein uitgevallen.

Hierbij nog een link Alle foto's Juwel 2
