BX998A

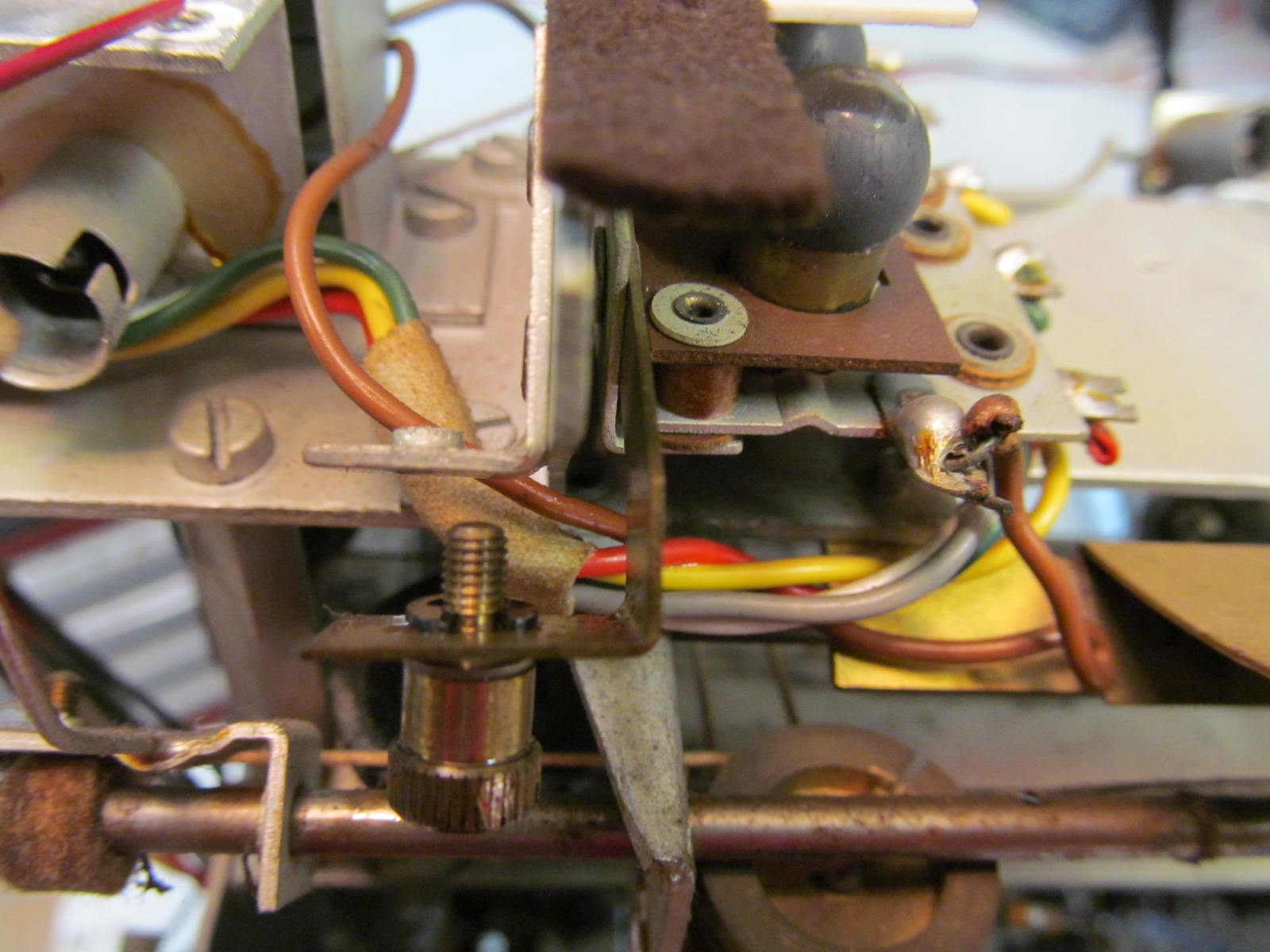

Ik zie bij op het plaatje met lampjes nog duidelijk een soldeerverbinding die kennelijk al in de fabriek niet goed gesoldeerd is (bruine draad).
Ik neem aan dat je die nog even opnieuw gesoldeerd hebt. Het heeft ook aardig staan vonken zie ik. Dat zal in het verleden wel een hardnekkig gekraak gegeven hebben.

Groeten,
Peter

Maurice, ik weet het niet uit mijn hoofd. Ik ga morgen in 2 verschillende versies even voor je kijken.

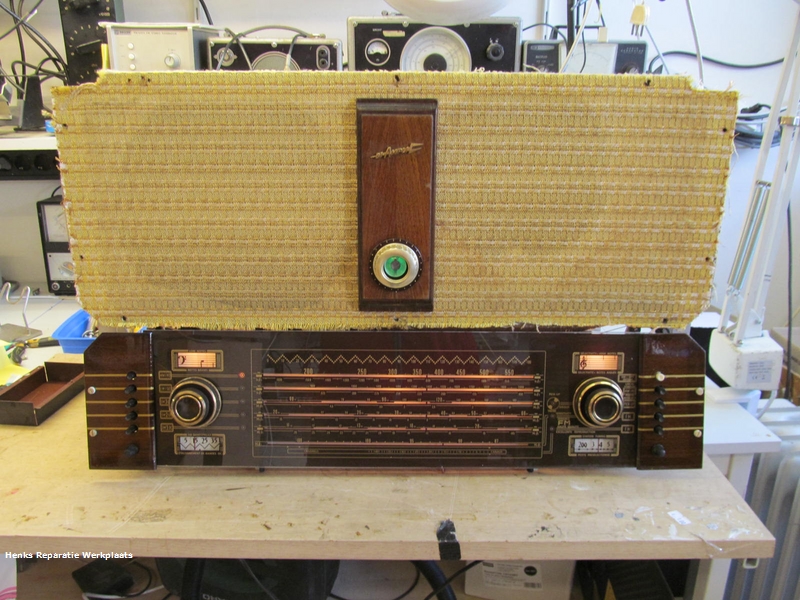

Het chassis staat klaar om weer ingekast te worden, alleen is de kast nog niet klaar.

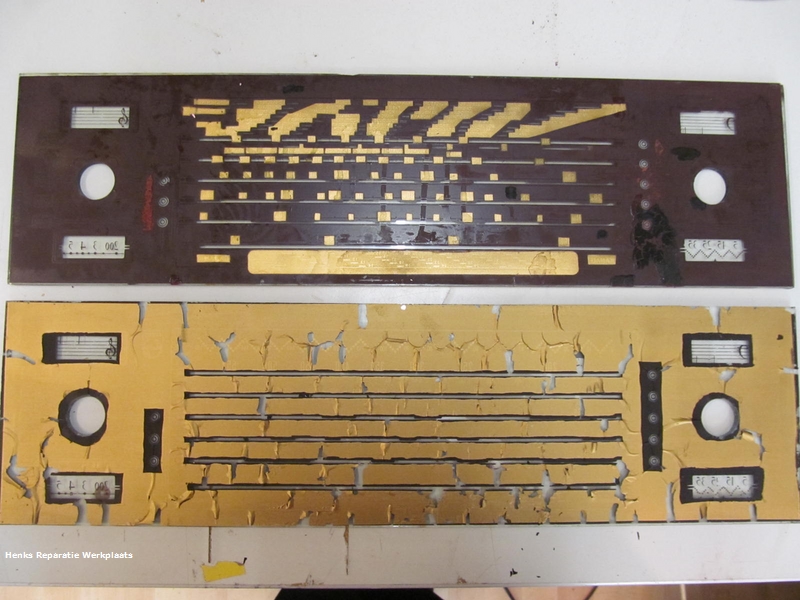

Wat mij wel in opgevallen dat er meerdere afwerkingen van de schalen zijn. De bovenste komt uit de radio (export) en de onderste uit een meubel, typenummer zonder toevoeging. beide zijn voor de FM tot 100mHZ. Als je op de onderste blaast vliegt de opdruk er al af. De bovenste zit nog lekker vast en de beschadigingen zijn ontstaan door het vergane beschermrubber op de chassisdelen.

Uiteraard benieuwd naar de volgende waarden.
Met name de beruchte R69 150K
Wat zit hier in?????

1. R77 (de PL81 scherm weerstand) zou volgens het schema 8200 ohm moeten zijn, echter wat er in de radio zit is een 5600 ohm (2W).

2. R69 (de EL84 rooster weerstand) zij volgens het schema een 1k weerstand moeten zijn, echter wat er in de radio zit is een 150k weerstand.

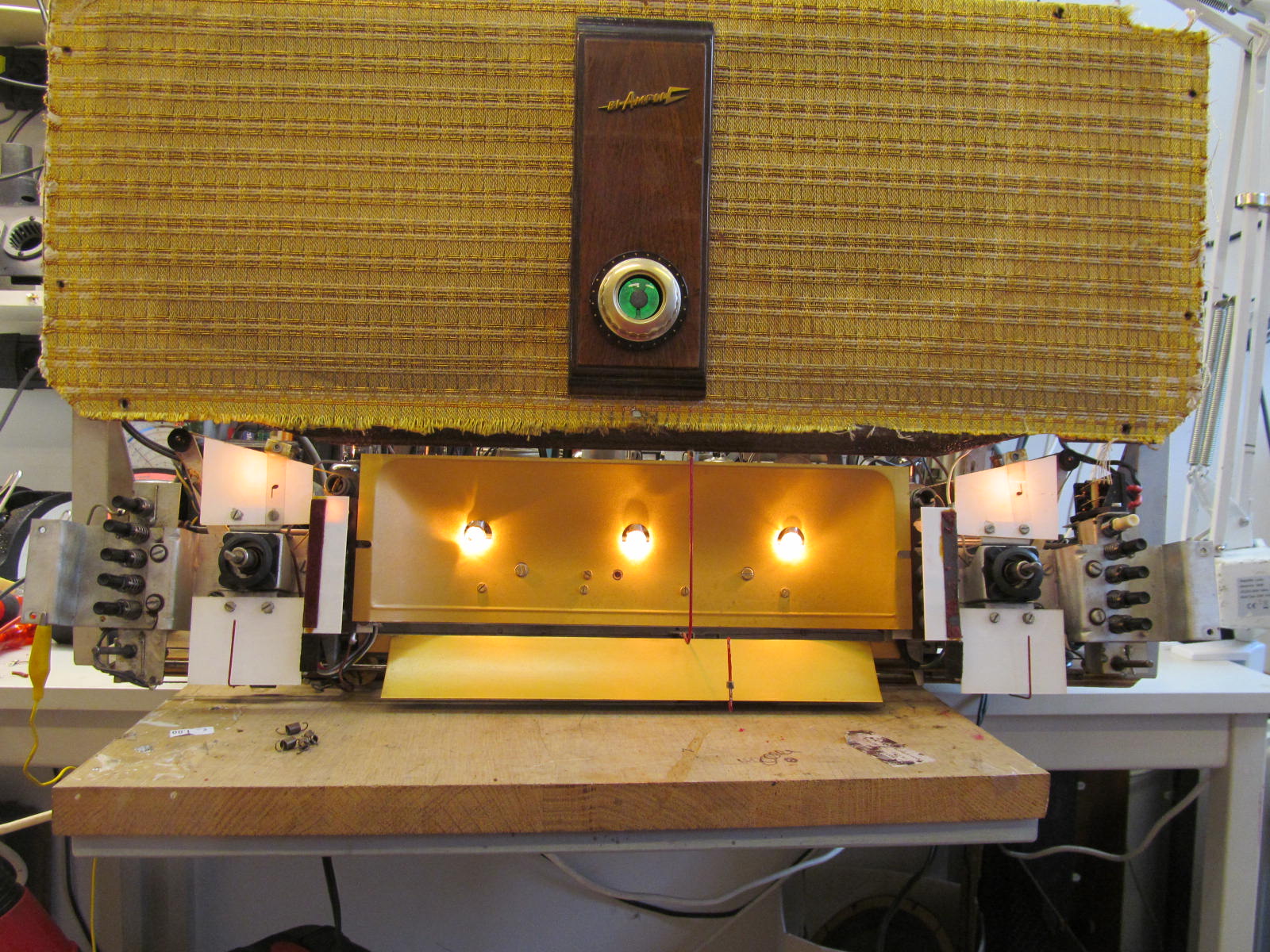

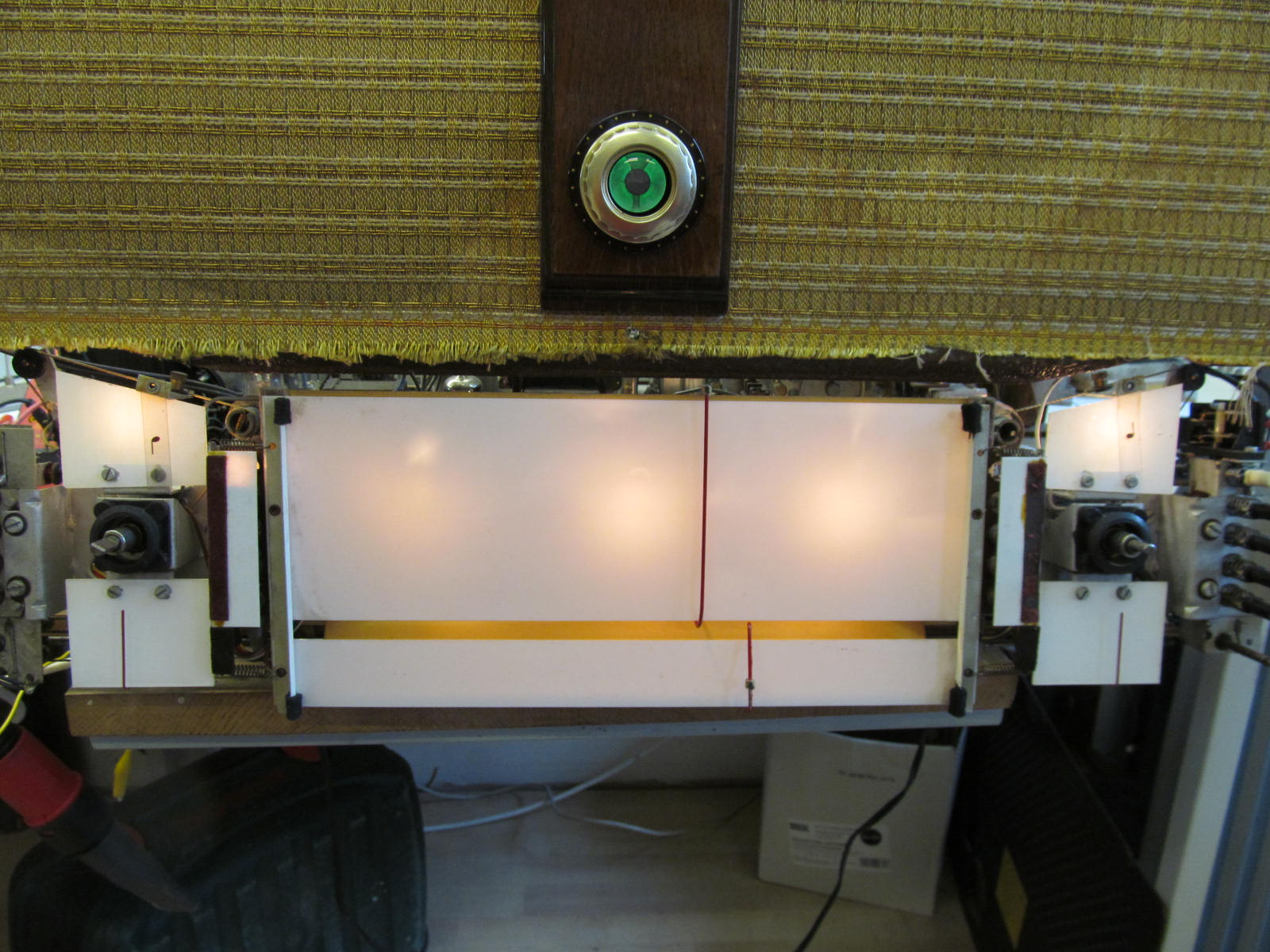

Ondertussen de schermpjes en het strooischerm vernieuwd en ook het goudkleurige paneeltje wat achter de schaal hoort gemonteerd. (ontbrak). De schaal is wat gebladderd, maar probeer ik te herstellen, anders gaat er een reproschaal op. Met wattenstaafjes, gedestilleerd water met een drup spiritus maak ik de achterkant schoon en repareer de beschadigingen met nagellak.

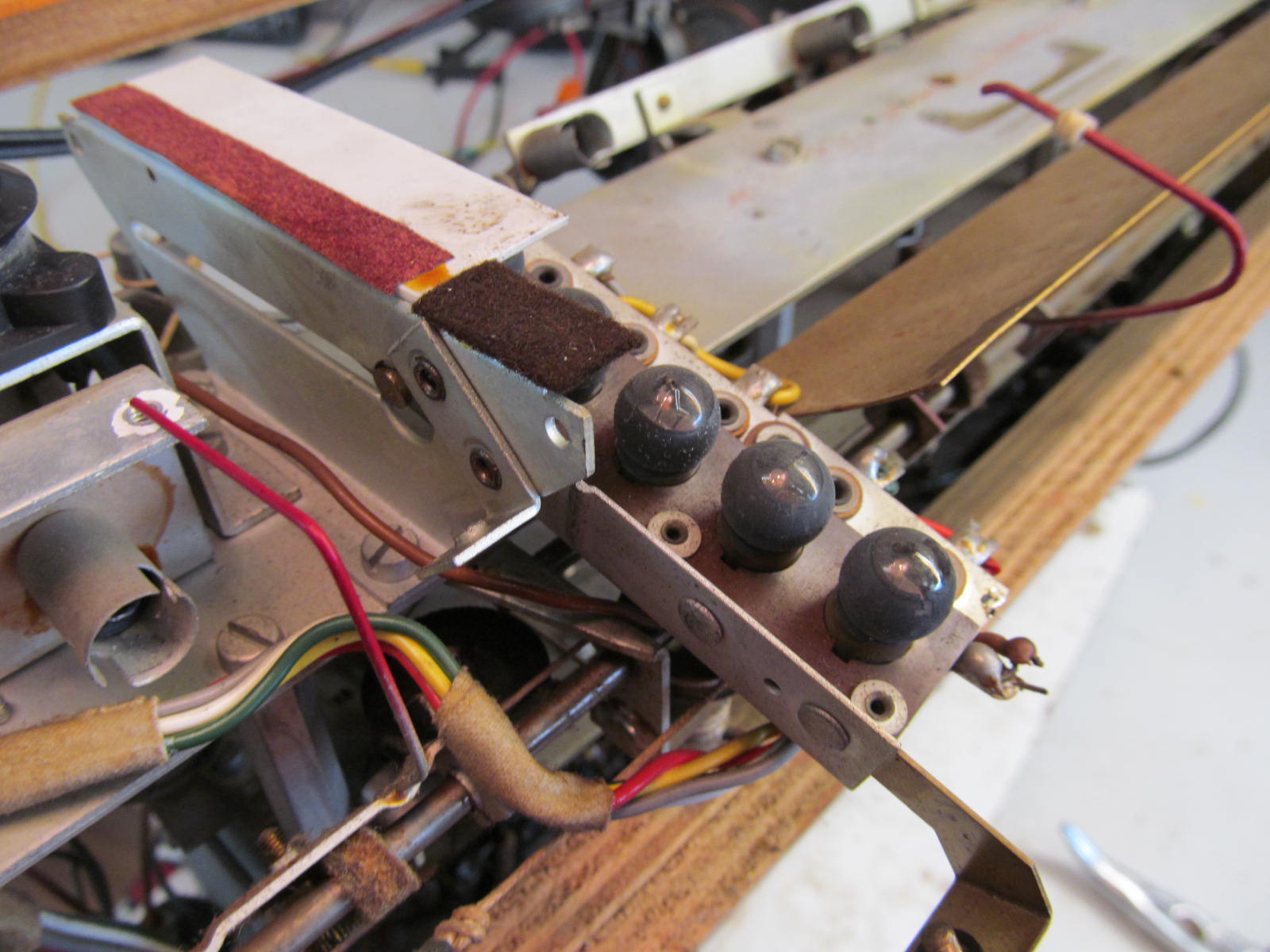

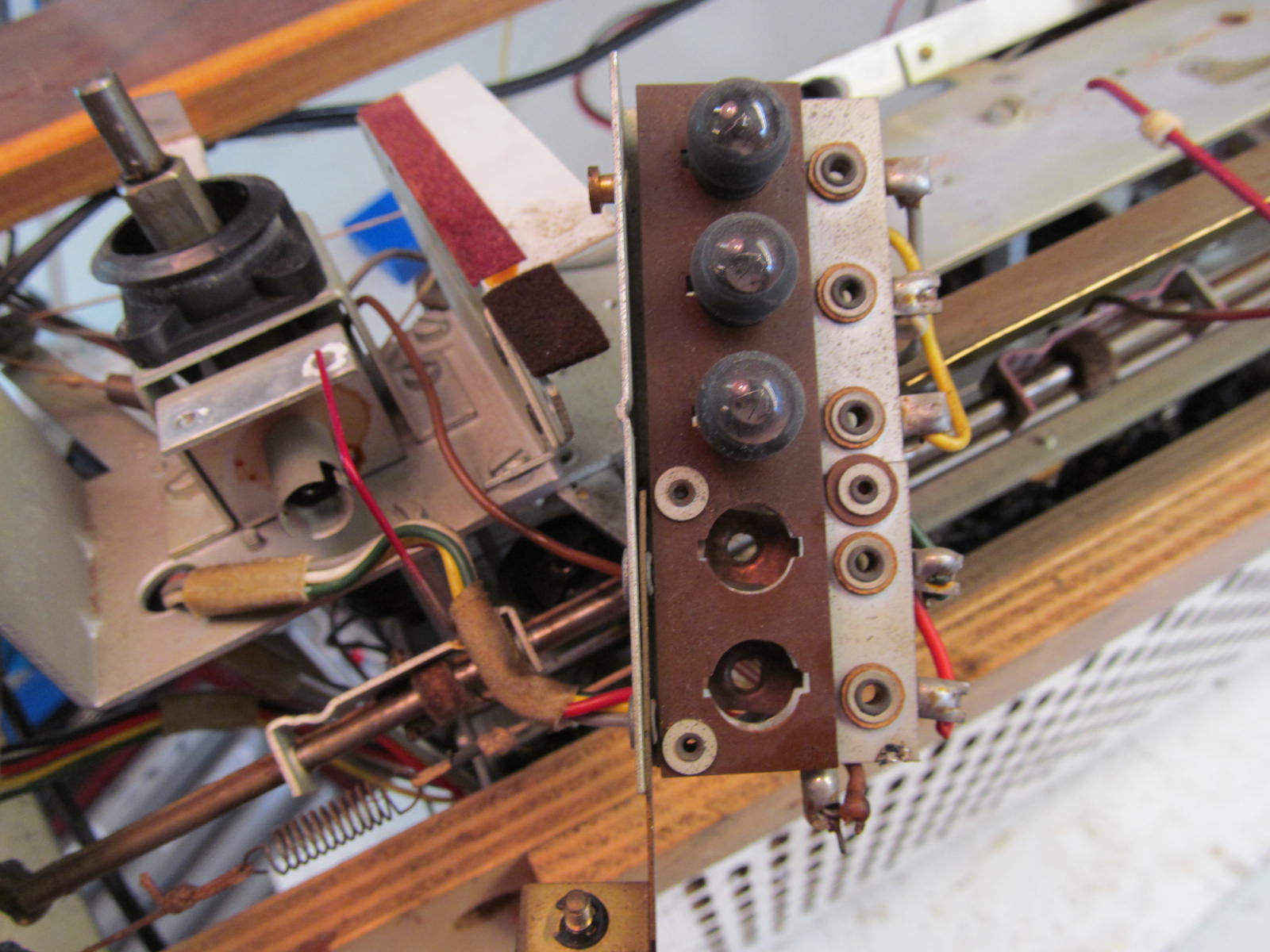

Hieronder nog een foto, voor het geval dat je ooit een lampje moet vervangen. Helaas moet daat de radio voor uitgekast zijn. Het kan ook via het serviceluik, maar is een stuk lastiger.

Henk, bedankt. Zal daar eens rondsnuffelen.
Meestal speelt het geen rol hoe je de C aansluit behalve in gevoelige of hoogohmige schakelingen.
Laatst een keer voorgehad, lichte brom die verdween bij andersom aansluiten.

Vriendelijke groeten, Armand

@Armand,

Zijn van Vishay, RS online of Mouser en ik geloof ook Distrelec kunnen deze leveren.
