BX998A-restauratie

Hallo Ton, volgens tek. 17 maar schaaldraad P moet je 2 keer nemen en J zie ik ook als 2 draden. Maar goed eentje meer of minder maakt ook niet meer uit.

Gino

Ik denk dat Henk overdrijft,volgens mij zijn het er 17!

Gelukkig werken ze bij mij alle nog.

Groet Ton

18 schaaldraden......

Ik vind het nogal wat. Zit zeker een spinneweb in ?
Het zal wel van doen hebben met de voorkeuzezender zoeker.

Ik vind één schaaldraad al een gepriegel :

In ieder geval succes !

Gino

Yep, eerst de draden op lengte maken uiteraard, voorkant geheel demonteren, ik schat tussen de 6-8 uur werk.

Henk

Wat een wirwar aan componenten.Zie er nu opgeruimd uit.
De schaaldraden houden je zeker ook wel even zoet?

Gr. Bart

Enige tijd geleden een BX998A gekocht. Heb nu al enige van deze toestellen gedaan. ben tussendoor aan deze BX998A aan het werk. De radio werk beperkt, hoge tonnen speaker werkt niet en de EL84 gaat gelijk in het rood met blauwe flits effecten. Leuk voor de disco, hier minder gewenst. Alle schaaldraden (18stuks) zijn defect. De ,otor draait goed.

Eerst maar eens begonnen met de onderzijde aan te pakken. ook zonder buizen klopt er weinig van de spanningen.

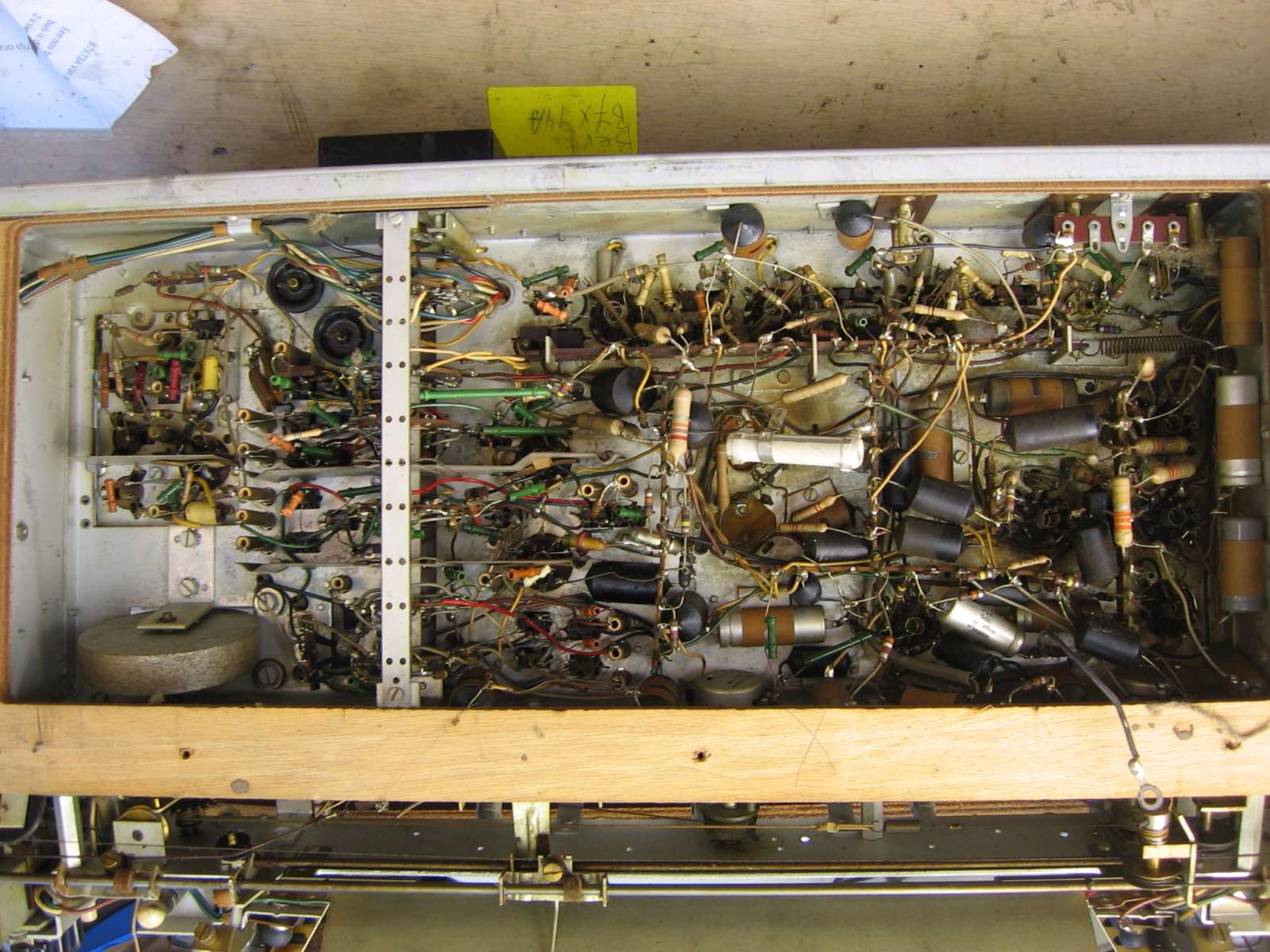

Onderzijde van het chassis voor aanvang van de revisie.

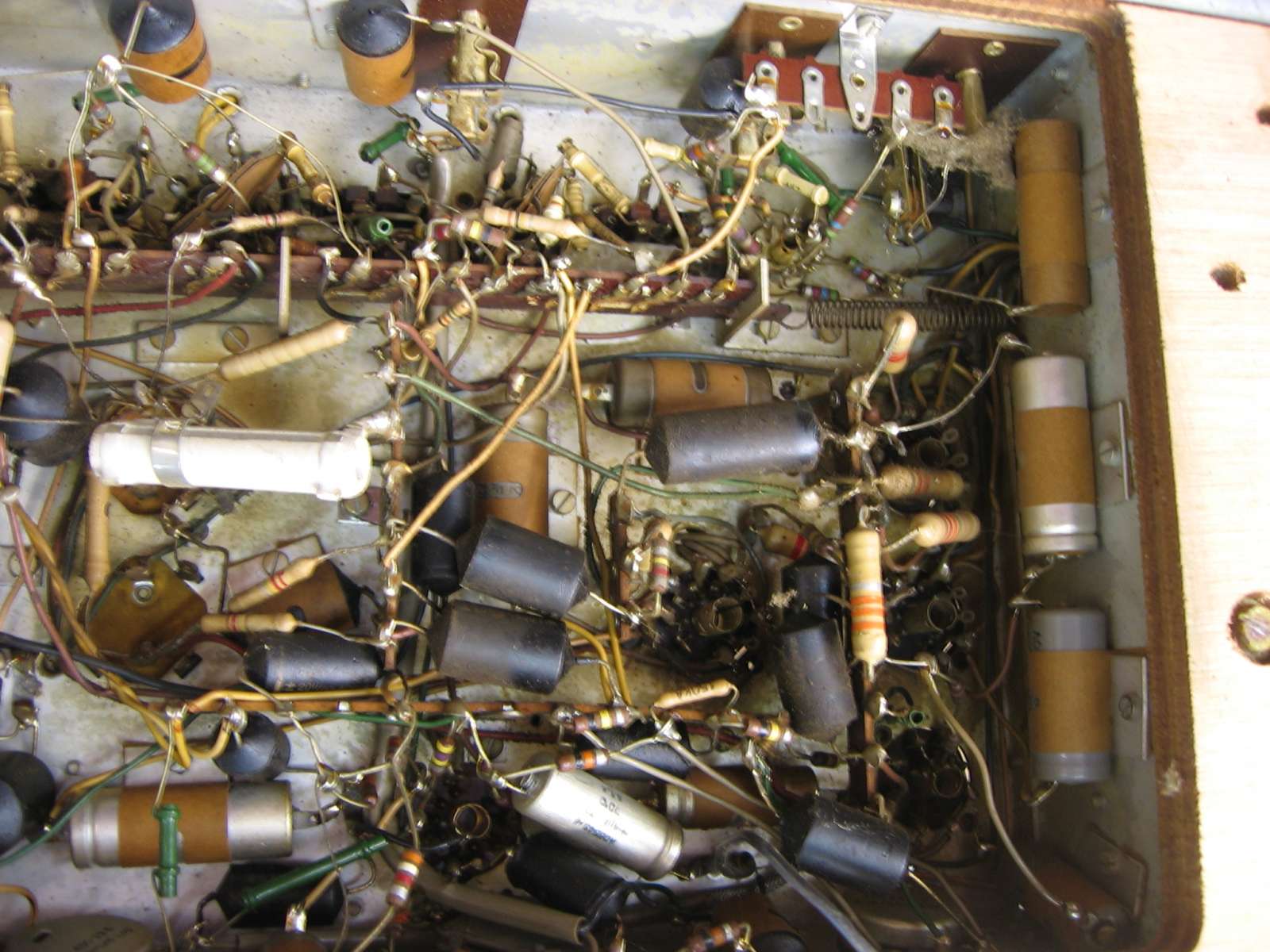

Detail van de situatie rond de ECC83.

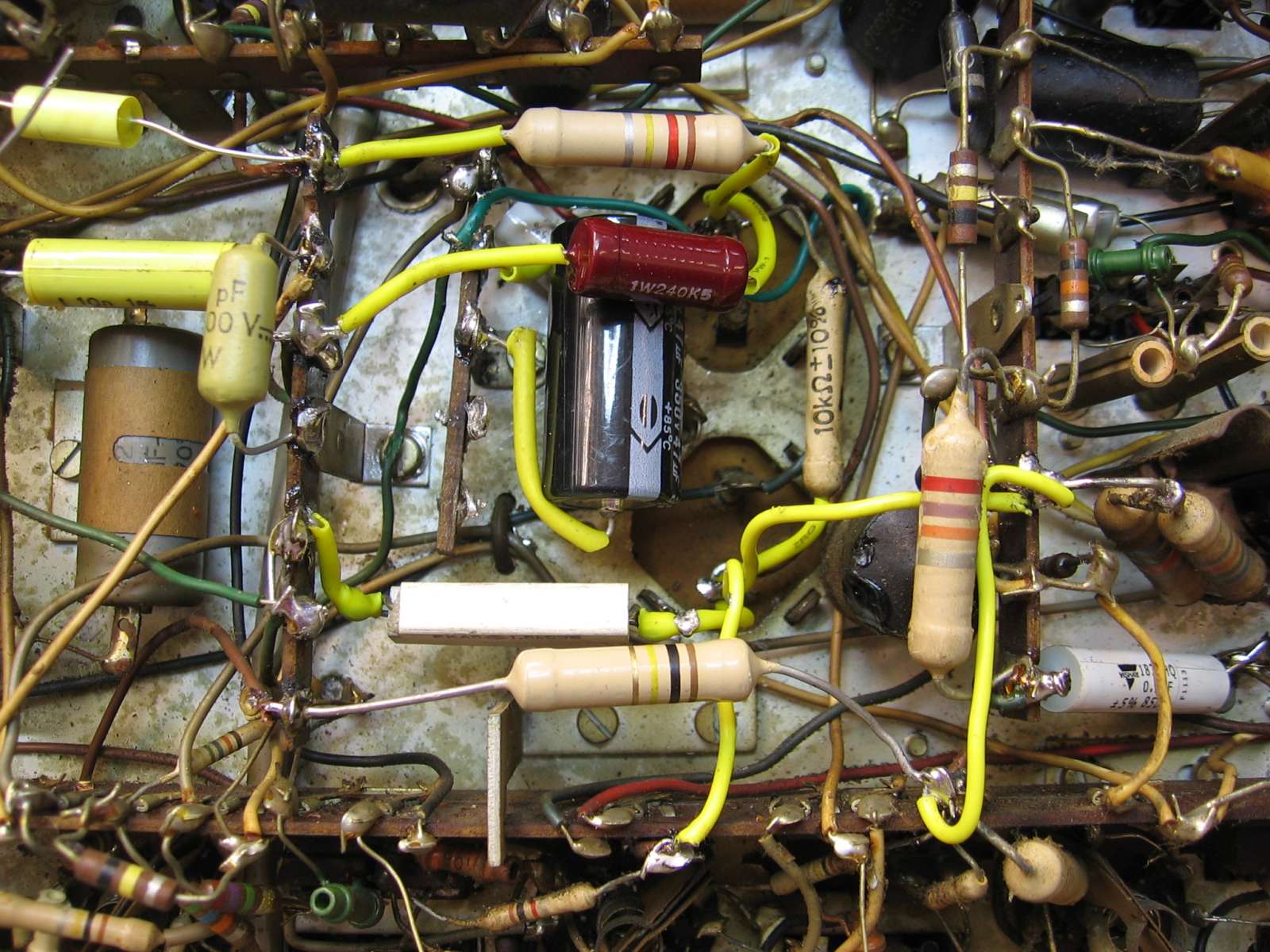

Als eerste e.e.a. aangepast bij de voedings- elco's.

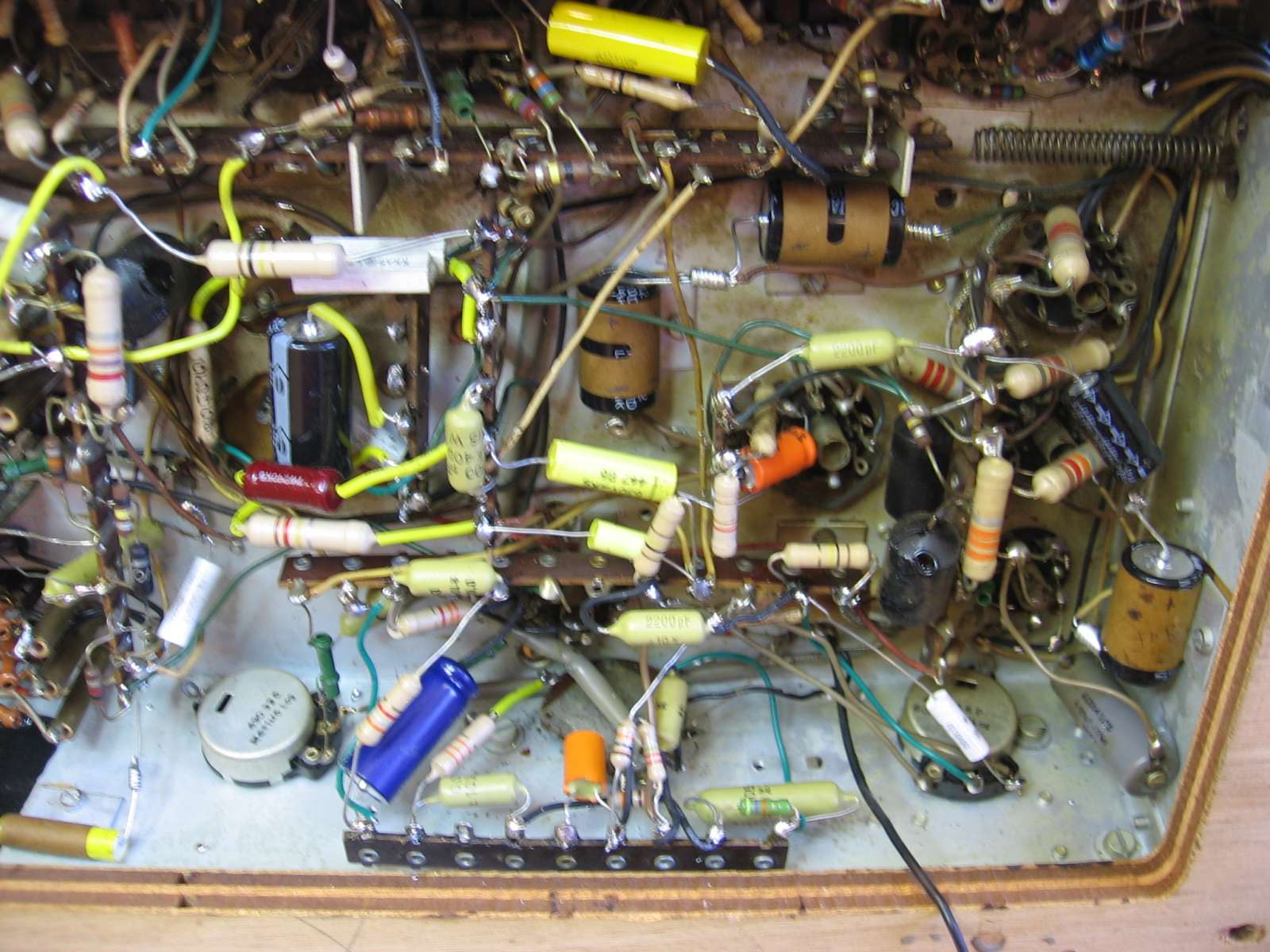

Ik vonde rommel bij de ECC83 en de volume potmeter dusdanig vol en rommelig, dat dus ook aanpakt en ee ruime draadsteun gemonteerd, waar de componenten op komen.

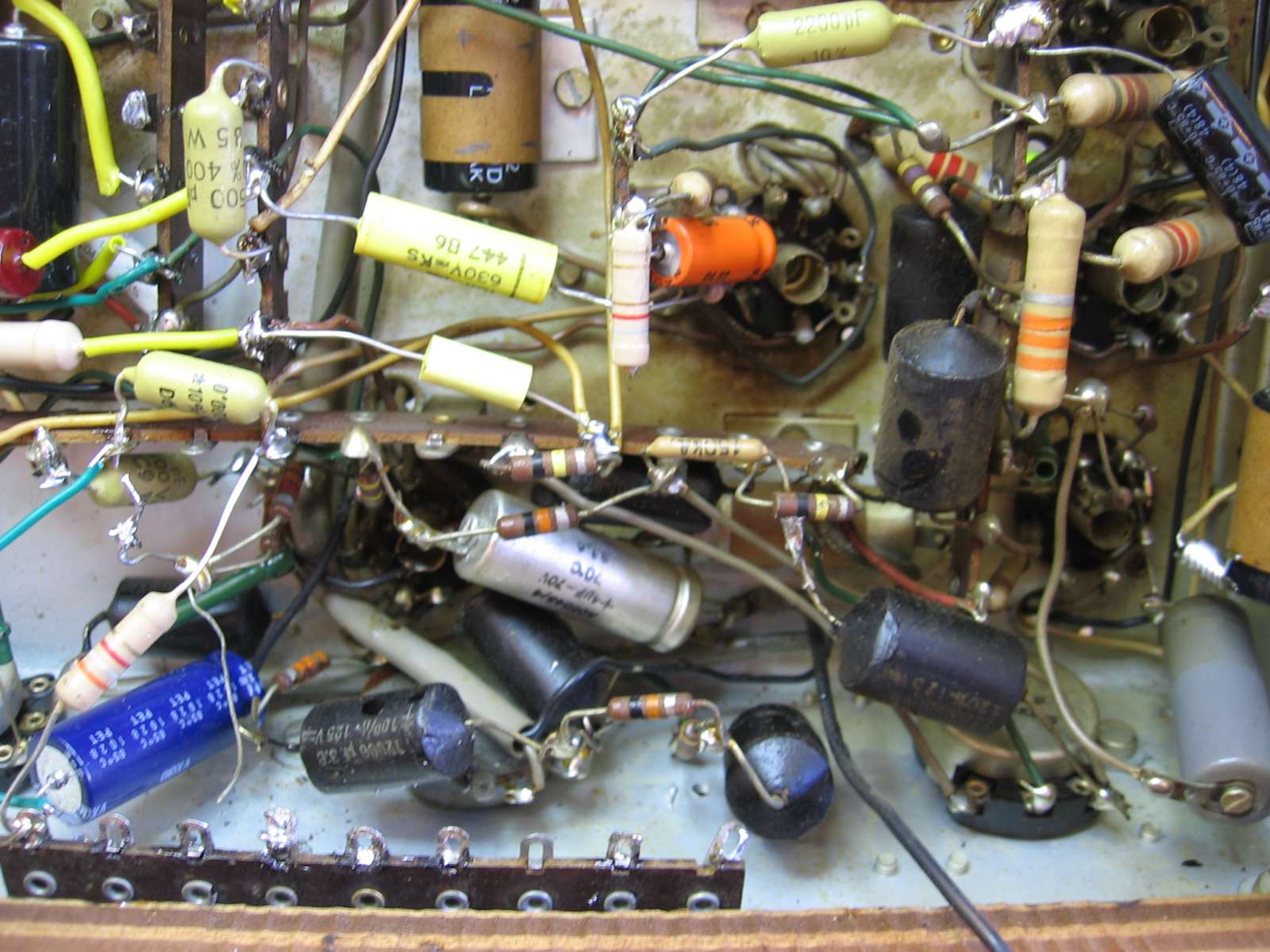

Op deze manier dus.


Ook de overige papiercondensatoren verwijderd, dus alle koppel- en onkoppel C's, schermrooster weerstanden en de meeste weerstanden waar een beetje spanning over staat.

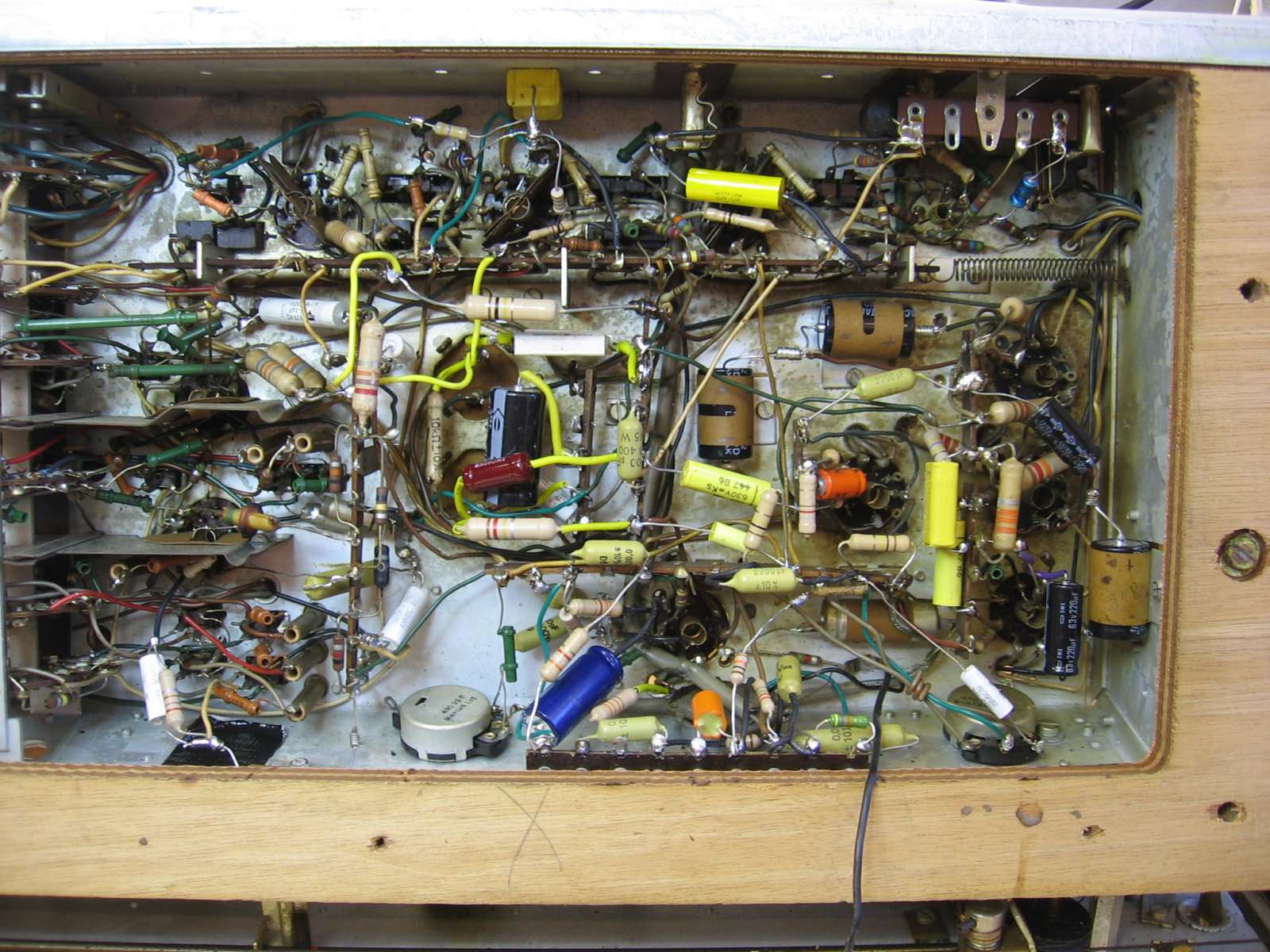

het ziet er nu zo uit.


De radio speelt weer, wel bleek ook nog de ronde uitgangstrafo voor de hoge tonen defect. Deze vervangen door een trafo voor een EL84 uit de voorraad en de ECC83 en EL 84 vernieuwd.

Er moet nog genoeg aan gebeuren, maar gaat nu weer even in de wacht. de B8X72A van RD staat nu op tafel.

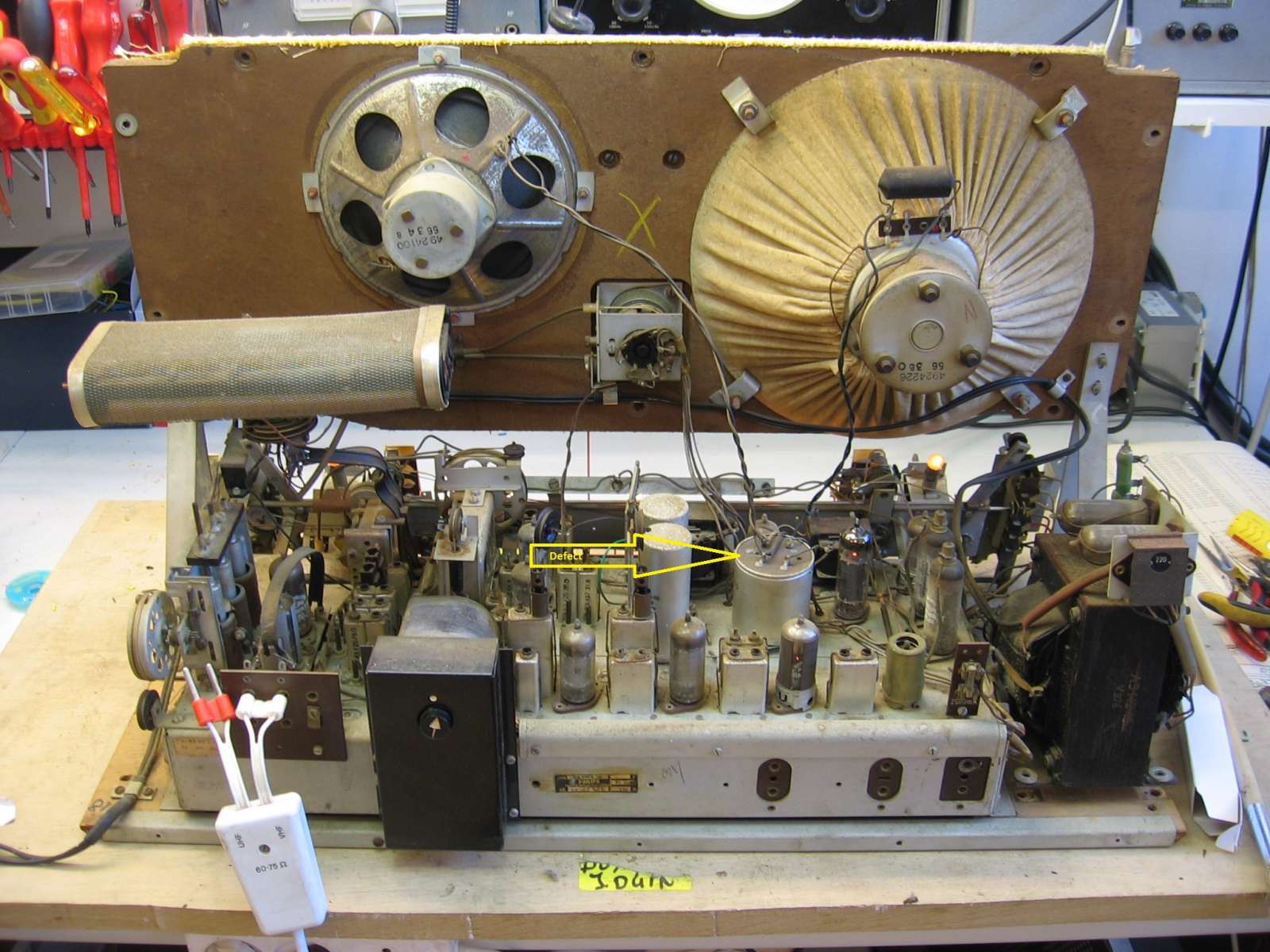

Bovenzijde chassis.
