BX653A Boomerang

Cees schreef : Ja, en bij de laag ohmige Bie Amplie radio's kun je als extra L Spr ENKEL één
breedbandige L Spr aansluiten en de eigen L Spr in de kast van die radio's
waren niet uit schakelbaar.
Bij aansluiten van de hoekbox als extra L Spr, zal deze het gehele frequentie
gebied van de beide versterkers tezamen aangeboden krijgen.
Zo wel Laag als Hoog.
Bij de duurdere typen OTL tafel radio's met twee ingebouwde speakers één voor hoog en één voor het laag kun je die uitschakelen d.m.v de stripjes achter op het chassis.
Je kunt dan een hoog ohmige L Spr combinatie, bas hoek kast en de beide hoge tonen satellieten
aansluiten om H Q weergave te verkrijgen.
Bij OTL radio's met maar één ingebouwde breedband speaker er in kan dit niet.
Daar zijn dan ook geen stripjes voor het om zetten aanwezig.
Eén hoog ohmige breed band speaker als extra speaker kon je daar op aansluiten en die
speelt dan mee met de speaker in die radio's.
Even dus wat technische details ter aan vulling.
Vr gr Cees.

Klopt wel, maar:
Dat van die stripjes was alleen mogelijk bij de B8X72A en bij
geen andere radio. Wilde men van alle andere bi-ampli radio's
een HiQ radio installatie maken, dan moest men zelf knutselen.
Een OTL radio met één breedband speaker is geen bi-ampli radio,
dus kan er ook geen HiQ systeem van gemaakt worden.
Philips schreef specifiek dat HiQ installaties alléén met bi-ampli
radio's te bewerkstelligen waren, laag of hoog ohmig.
Gewoon een extra luidspreker op een radio aansluiten is beslist
geen HiQ, maar een radio met gewoon een extra luidspreker.
Bij mijn voorbeeld van de BX653A19 met de AG9004 speelde deze
kast dus ook alles af, maar zat er wel een 9710 in en die heeft
in het hoog zijn beperkingen.
In principe waren de meeste OTL radio's geen bi-ampli, al stond
dat wel op de kast. De enige echte bi-ampli OTL radio was de
B7X63A. Alléén bij deze radio schreef Philips: bi ampli met
gescheiden versterkers. Bij alle andere OTL radio's schreef Philips
heel slim: bi-ampli met transformatorloze uitgang.
Bij de B7X73A waren wel stripjes, maar kon men kiezen tussen een
gescheiden weergave van laag en midden/hoog (HiQ), of niet gescheiden.
Dit laatste was handig als de klant koos voor bijvoorbeeld de
externe luidspreker AD5041. Hier zat de scheidingsfilter ingebouwd
in de luidsprekerkast en moest je die in de B7X73A dus niet
gebruiken.

Met de BX642A van Gino (om weer topic te worden) is dus zeker een
HiQ radio installatie te maken en moet hij de interne luidsprekers
zelf uitschakelen. Philips beschreef hoe in zijn artikel 'Wenken
en opstelling voor HiQ installaties".

:thumbsup:

René,

Dat verhaal klopt dus wel!Zo onstaan misverstanden.

De reden dat een speaker in een radio minder presteert komt
door dat voor en achter zijde conus te dicht bij elkaar zitten
er onstaat een akoestike kortsluiting,wat bij lage tonen het meest opvalt.

dit wordt bij een goed gesloten box opgeheven!

Een goed ontworpen bas reflexbox kan nog betere laag weergave geven,mits de poort
100% op de toegepaste speaker is afgestemt.

Groet Ton

Ja, en bij de laag ohmige Bie Amplie radio's kun je als extra L Spr ENKEL één
breedbandige L Spr aansluiten en de eigen L Spr in de kast van die radio's
waren niet uit schakelbaar.
Bij aansluiten van de hoekbox als extra L Spr, zal deze het gehele frequentie
gebied van de beide versterkers tezamen aangeboden krijgen.
Zo wel Laag als Hoog.
Bij de duurdere typen OTL tafel radio's met twee ingebouwde speakers één voor hoog en één voor het laag kun je die uitschakelen d.m.v de stripjes achter op het chassis.
Je kunt dan een hoog ohmige L Spr combinatie, bas hoek kast en de beide hoge tonen satellieten
aansluiten om H Q weergave te verkrijgen.
Bij OTL radio's met maar één ingebouwde breedband speaker er in kan dit niet.
Daar zijn dan ook geen stripjes voor het om zetten aanwezig.
Eén hoog ohmige breed band speaker als extra speaker kon je daar op aansluiten en die
speelt dan mee met de speaker in die radio's.
Even dus wat technische details ter aan vulling.
Vr gr Cees.

Ton mijnster schreef : Rene,

Philips schreef electrische weergave,dat is iets nieuws blijkbaar.

Een luidspreker maakt geluid door lucht te verplaatsen,en dat gebeurd weer door
een electrische energie door door een spreekspoel te sturen,die de conus in
beweging zet.

Of deze in wat voor een behuizing zit doet er niet toe,het principe blijft gelijk.

Het verplaatsen van lucht.

Dat betere boxen kwalitatief beter zijn moge duidelijk zijn!

Groet Ton

Hoi Ton.

Ik heb die omschrijving helaas verkeerd geïnterpreteerd.
Excuus daarvoor.

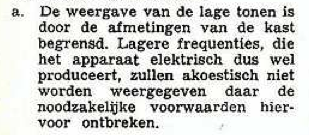

Philips schreef:


Groet
René

Peter,
Dat die UGT's gingen krimpen, dat had alles te maken met geld.
Grotere trafo's kosten een stuk duurder in de productie.
Philips was al druk doende met de verdere ontwikkeling van OTL,
óók bij radio's.
Die OTL ontwikkeling werd ook gedaan uit kosten besparend oogpunt.
Bi Amplie betekende van alles twee, 2x eindbuis met de schakelingen
er omheen en 2x een UGT.
Bij OTL bespaarde men de kosten van 2 UGT's EN er werd een voor die
tijd ongekende weergave kwaliteit bereikt.
Twee vliegen in één klap, zou je kunnen zeggen.
Toch ook een nadeel, je moest als extra L Spr een nieuw hoog ohmig
type aan schaffen.
De mensen wilden daarvoor liever een L Spr gebruiken uit hun oude
defecte radio.
Bij deze typen laag ohmige Bi Amplie radio's kon dat nog gewoon.
Bij OTL kon dat dus niet meer.
Vr gr Cees.

Rene,

Philips schreef electrische weergave,dat is iets nieuws blijkbaar.

Een luidspreker maakt geluid door lucht te verplaatsen,en dat gebeurd weer door
een electrische energie door door een spreekspoel te sturen,die de conus in
beweging zet.

Of deze in wat voor een behuizing zit doet er niet toe,het principe blijft gelijk.

Het verplaatsen van lucht.

Dat betere boxen kwalitatief beter zijn moge duidelijk zijn!

Groet Ton
