B8X75A - 1C834

Bij Boels een heftruck gehuurd, Eitje. :woohoo:

Mooi opgelost, Henk.
Verbazingwekkend dat die speaker zo enorm gescheurd is.
Jan zal er blij mee zijn.
Ik heb hem vandaag nog gesproken in verband met aanstaande
vrijdag.

:thumbsup:

Had je nog hulp met de luidspreker vervangen?

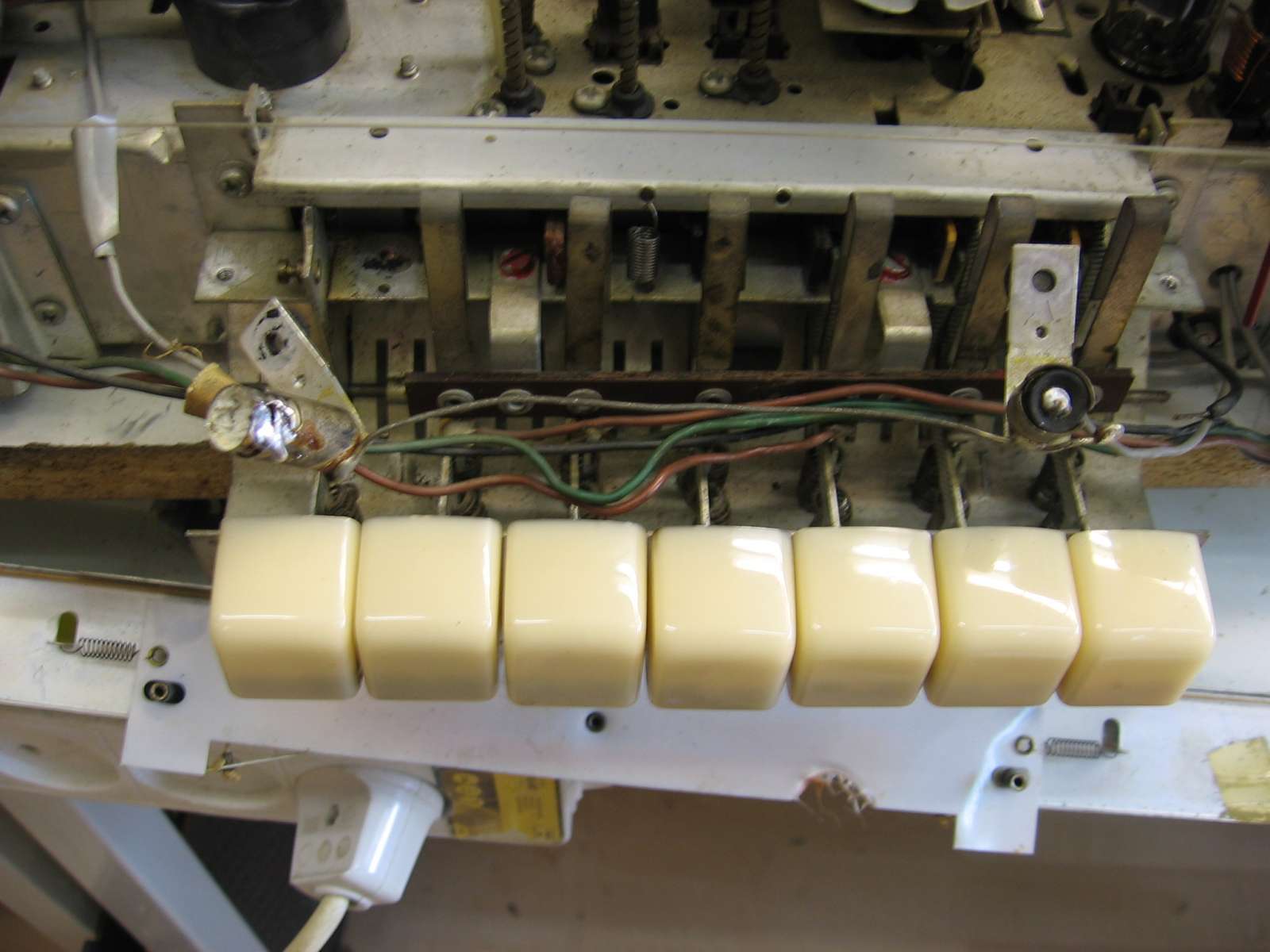

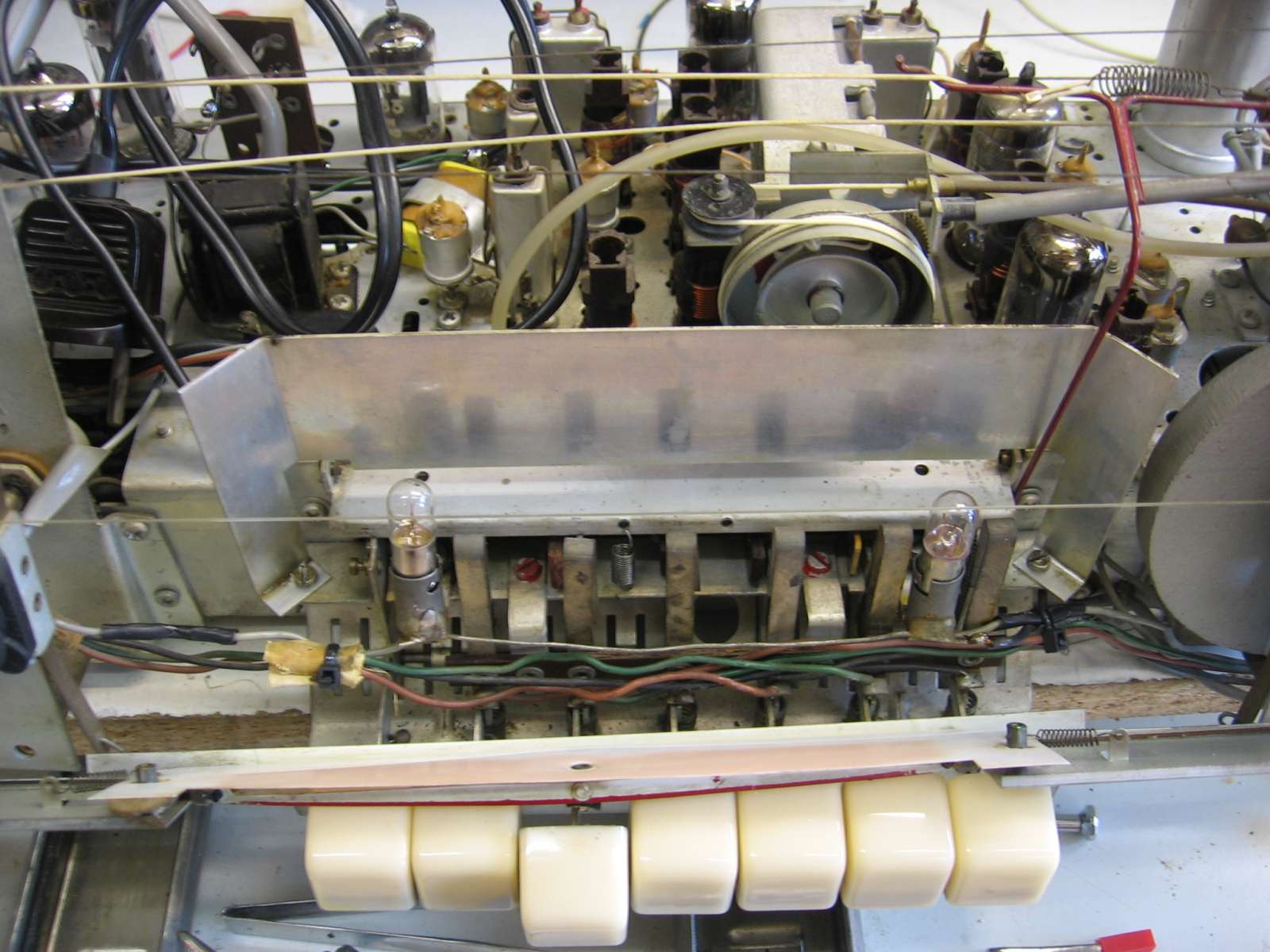

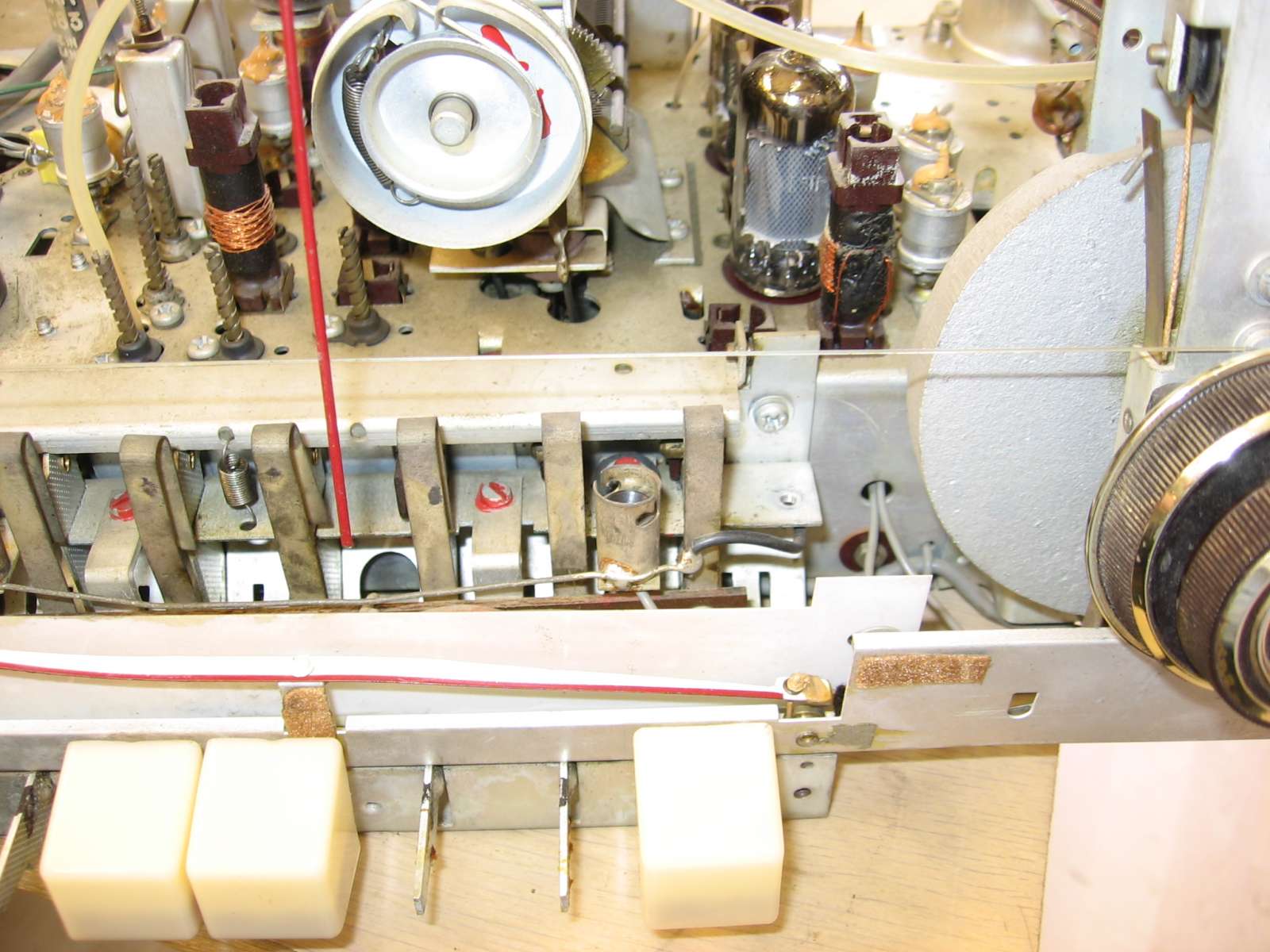

Vandaag de B8X75A verder afgebouwd. Eerst het schakelsegment op de plaatst gebracht en toen het kopstukje wat aan de toets zit erop gelijmd.
ik heb dit maar gedaan met een spelende radio op de MG. Hiernaar het strooischerm, schaalplaat en de toonregeling weer gemonteerd .

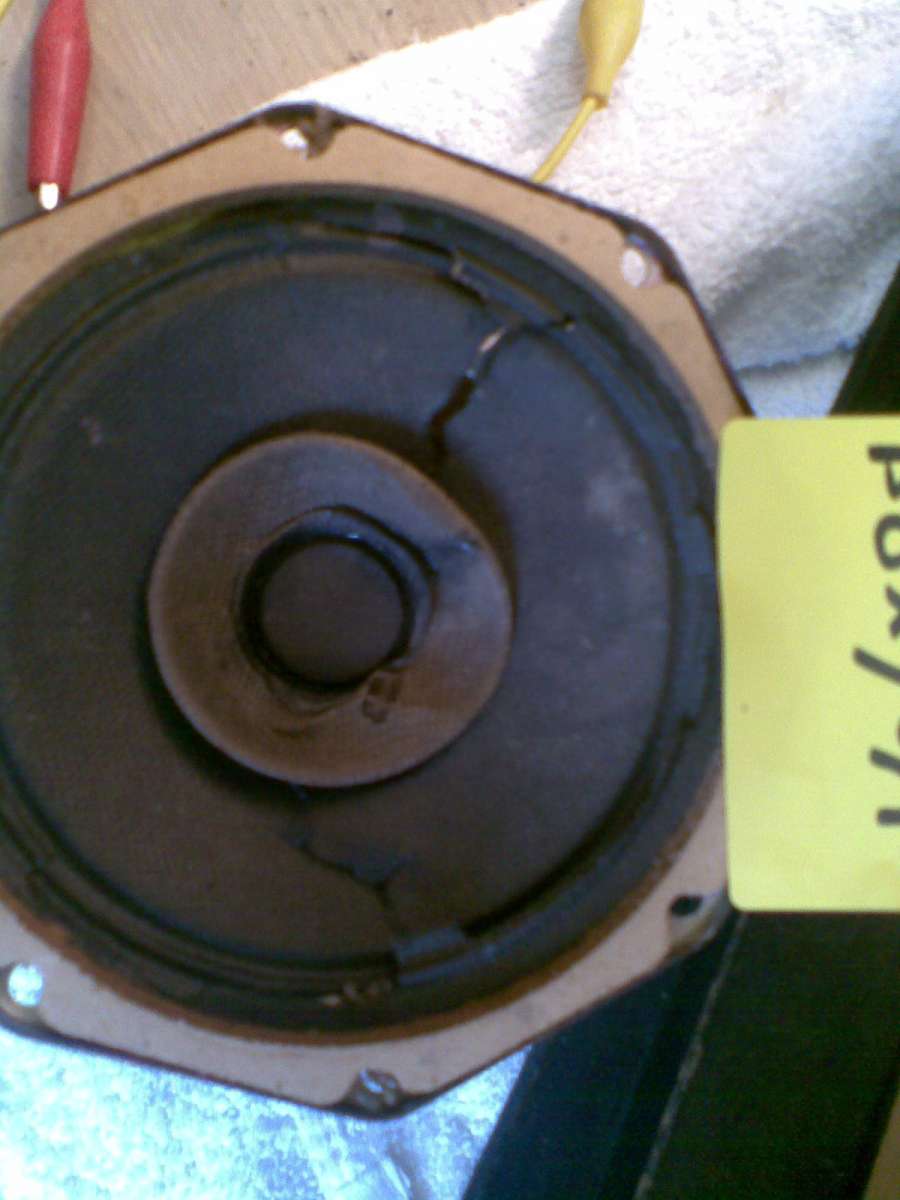

Het radio klonk niet helemaal lekker. Laat ik eens een High-end term gebruiken. Het geluid flapperde. Dit bleek de Ad3500BM luidspreker te zijn waarvan de conus geheel gescheurd was. Na vervanging was dit ook weer opgelost.

Na het volledig inkasten viel het mij op dat de toonregeling een wat beperkt bereik heeft, althans op de stand radio. Zodra de platenspeler wordt ingeschakeld is de toonregeling volledig actief. Dit is op het schema ook te zien. Op het schakelsegment SK6 (platenspeler) wordt een contact gebruikt om in de radiostand min of meer de gehele toonregeling te overbruggen. IVoor de uitleg van de gehele schakeling zie mijn website, waar ik dit verder uitwerk.

Dat het zo snel opgelost was komt doordat ik er al eerder mee bezig was geweest. Ik zag meteen dat het schuifje te ver naar binnen zat. Toen ik het schuifje terug drukte werkte de M.G. weer. Het zit ook totaal anders in elkaar dan andere toestellen.

Met zo'n aan/uit schakelaar heb ik ook eens wat leuks meegemaakt, namelijk bij een B4X61a:
De schakelaar was compleet gemold en moest vervangen worden. Het lijken dezelfde schakelaars als op de potmeters van Philips en ze passen ook nog. Dus een oude potmeter gesloopt en de schakelaar omgezet. Stekker er in: Hé, hij staat al meteen aan zonder dat er een toets is ingedrukt. Toen ik op een toets drukte ging het toestel uit..... Op de uit-toets drukken: Toestel ging weer aan!
Conclusie: De schakelaars op de potmeters werken precies andersom! Gelukkig bracht de schakelaar uit een sloop PU van Philips uitkomst, die schakelde wel goed.
Het is maar dat je het weet.... Een klein beetje offtopic ,maar het sluit wel aan op het verhaal.
Toen ik enkele dagen een ander onderdeel zocht, vond ik nog twee originele schakelaars in de kast.....

Groeten,
Peter

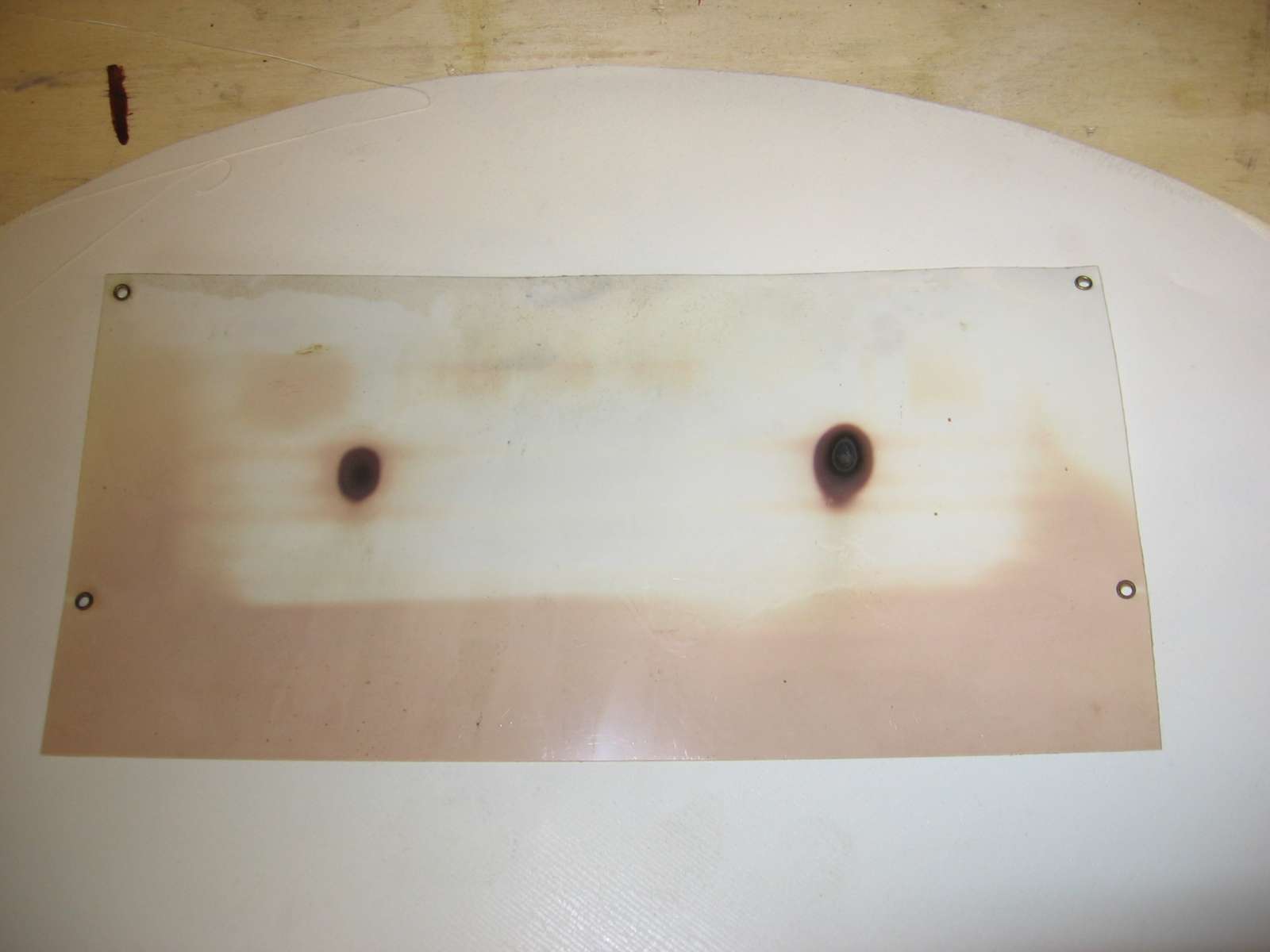

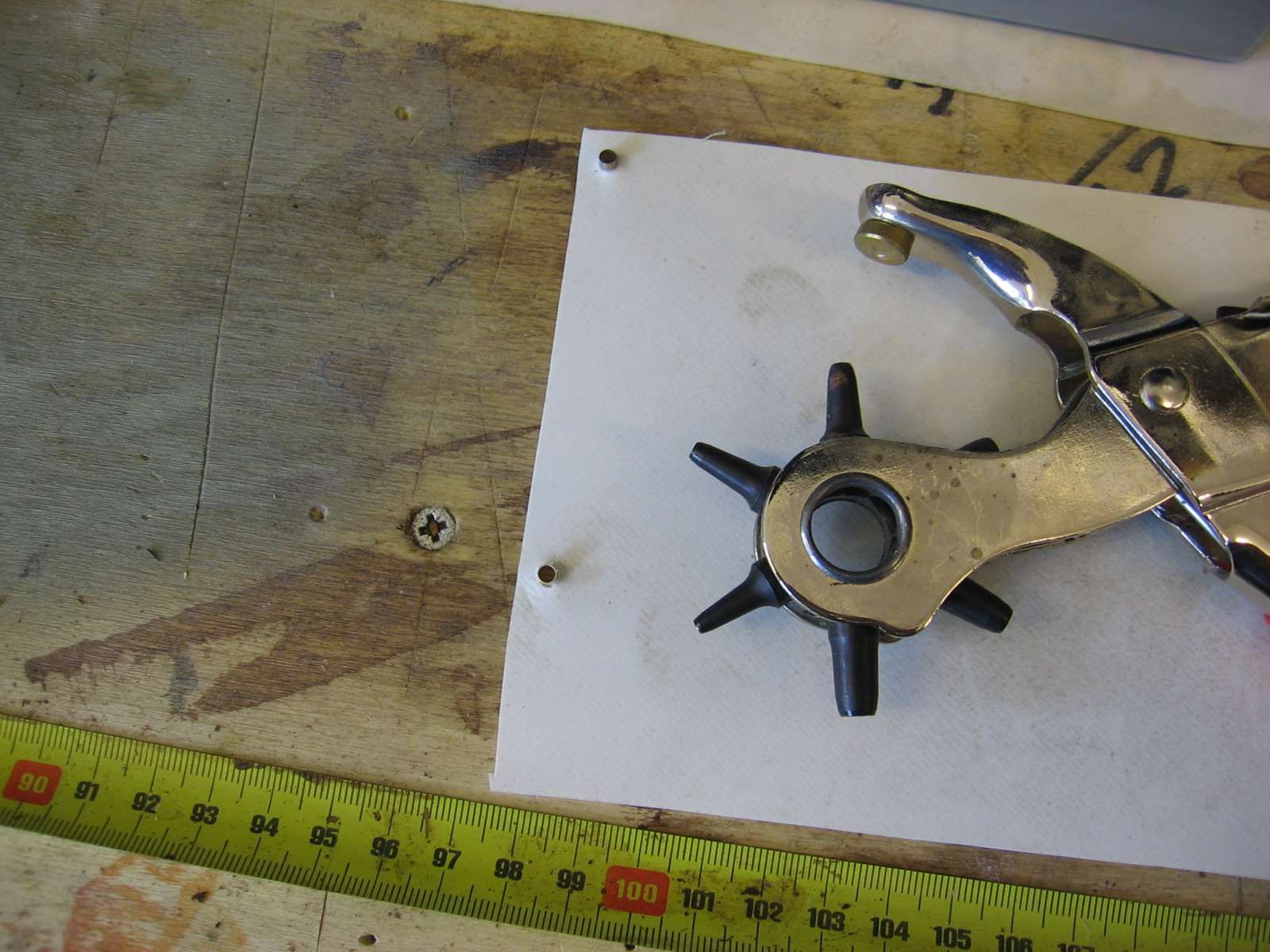

De radio was gereed om in te kasten. De radio nog van een nieuw strooischerm voorzien en tijdelijk een set goede knoppen er op en nog een lijstje kleine dingen.

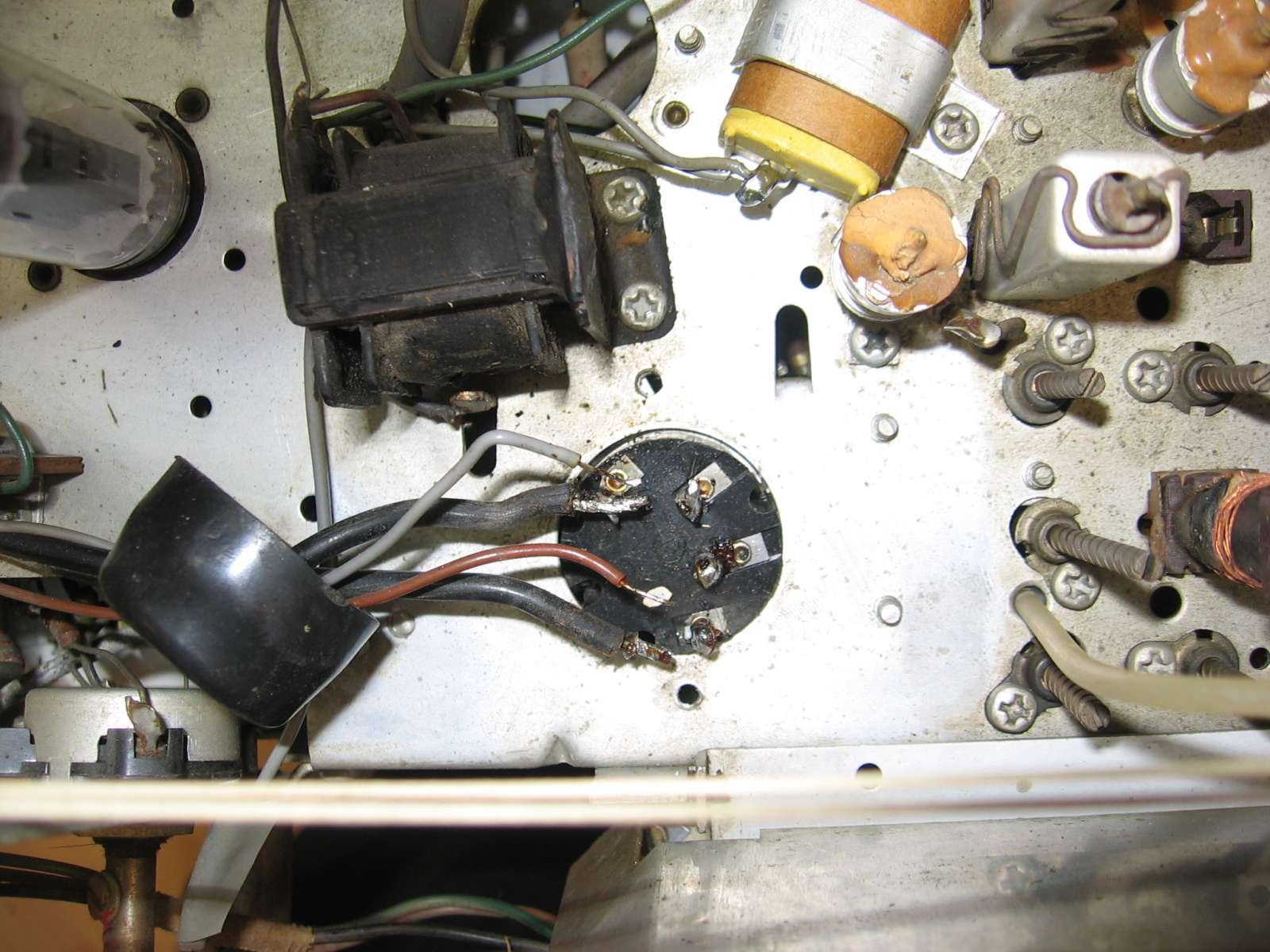

Dus alles weer samengebouwd en kwam er toen met enige schrik achter dat de AAN\UIT schakelaar niet werkte. Als oplossing was bij een vorige reparatie de hevel tussen de bediening en de schakelaar doorgeknipt. Dus de radio bleef aan. Dus boel weer uit elkaar en alsnog de schakelunit vervangen. Behoorlijk wat werk, omdat deze aan de onderzijde van het chassis zit en er van alles bovenop gemonteerd zit.

Na inbouw de radio getest en toen bleek de radio op MG niet meer te spelen. Metingen toonde aan dat het ergens in de schakelsectie zat. Deze had ik eerder gerepareerd, (zie elders in het topic) Van sectie 2 het nieuwe kopje verwijderd omdat ik daar een storing vaststelde, maar kon niet vinden wat er nu aan de hand was.

Kennelijk een blinde vlek en het beste is dan de radio even aan de kant te zetten de volgende keer verder gaan. Ik dit geval de radio aan de kant gezet en aan Peter Boin gevraagd er even naar te kijken.

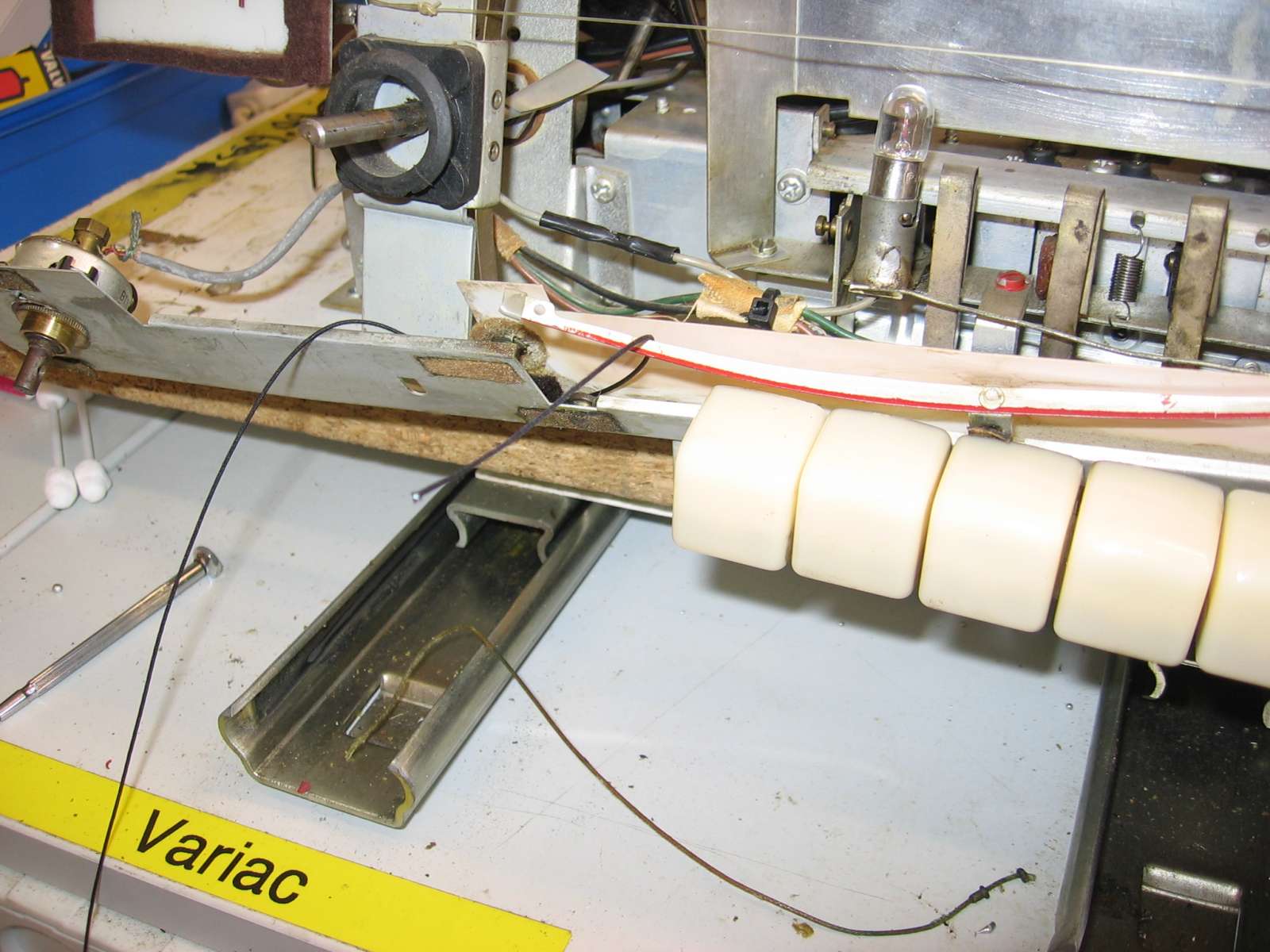

De oplossing duurde 30 seconde na binnenkomst, nog bedankt peter, :thumbsup: Het schakelsegment zakte te diep weg en moest iets naar voren i.p.v. naar achteren.

Ik moet dit nog definitief oplossen, maar dat is verder geen probleem. Het leuke is wel dat je elkaar op deze manier aan kunt vullen.

De radio gaat mee op 6 oktober, dus moet af en dat gaat lukken.

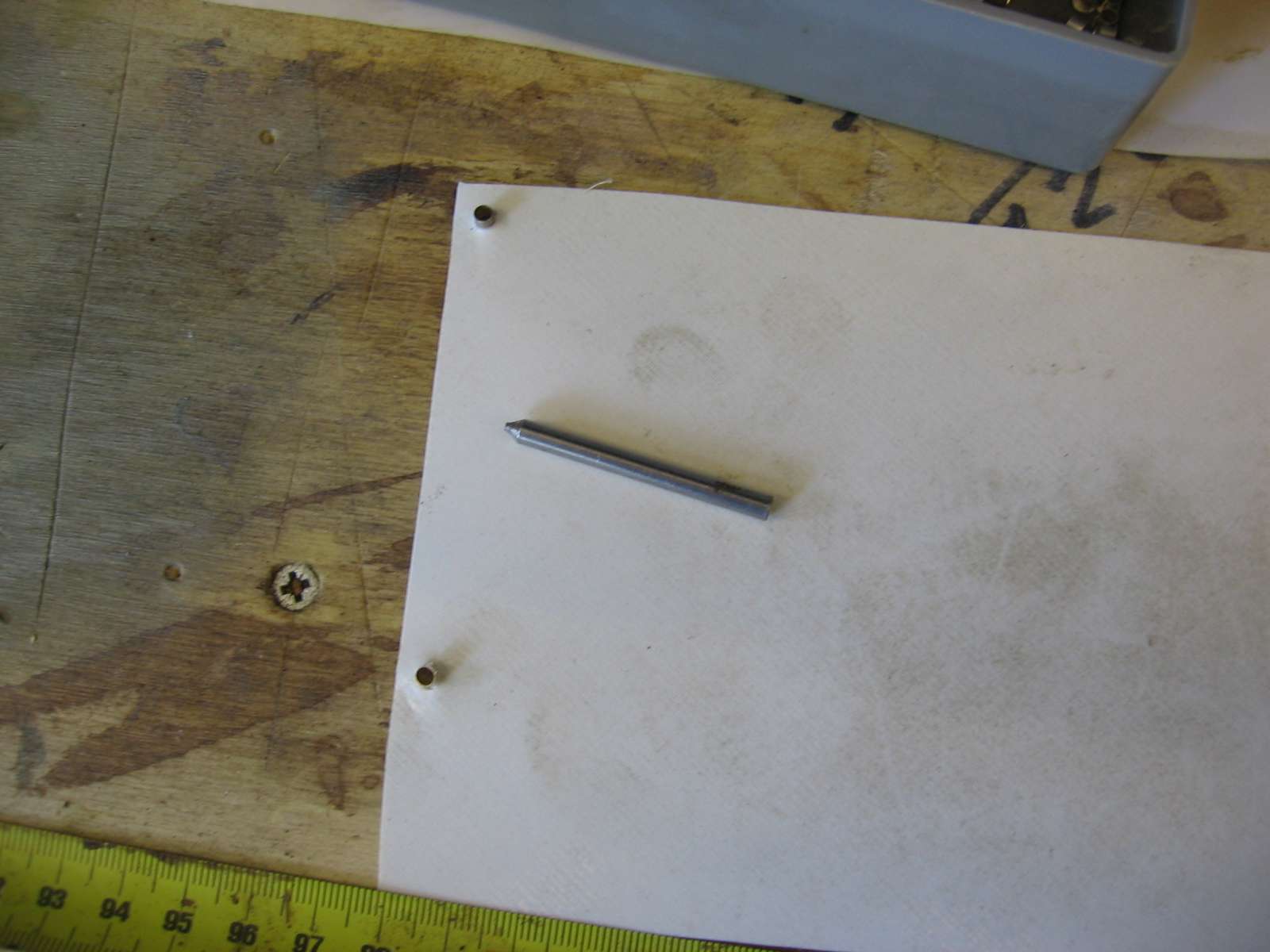

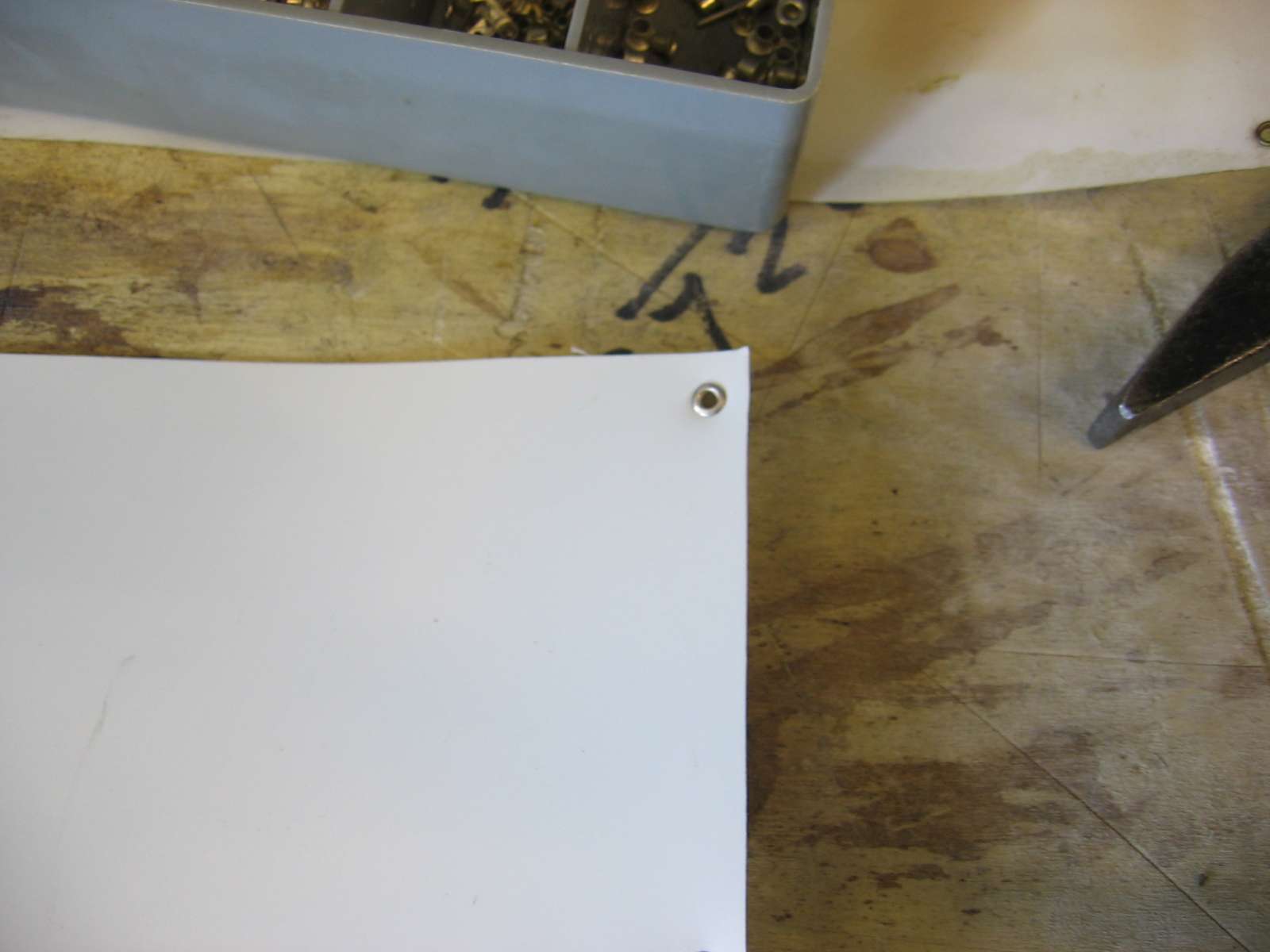

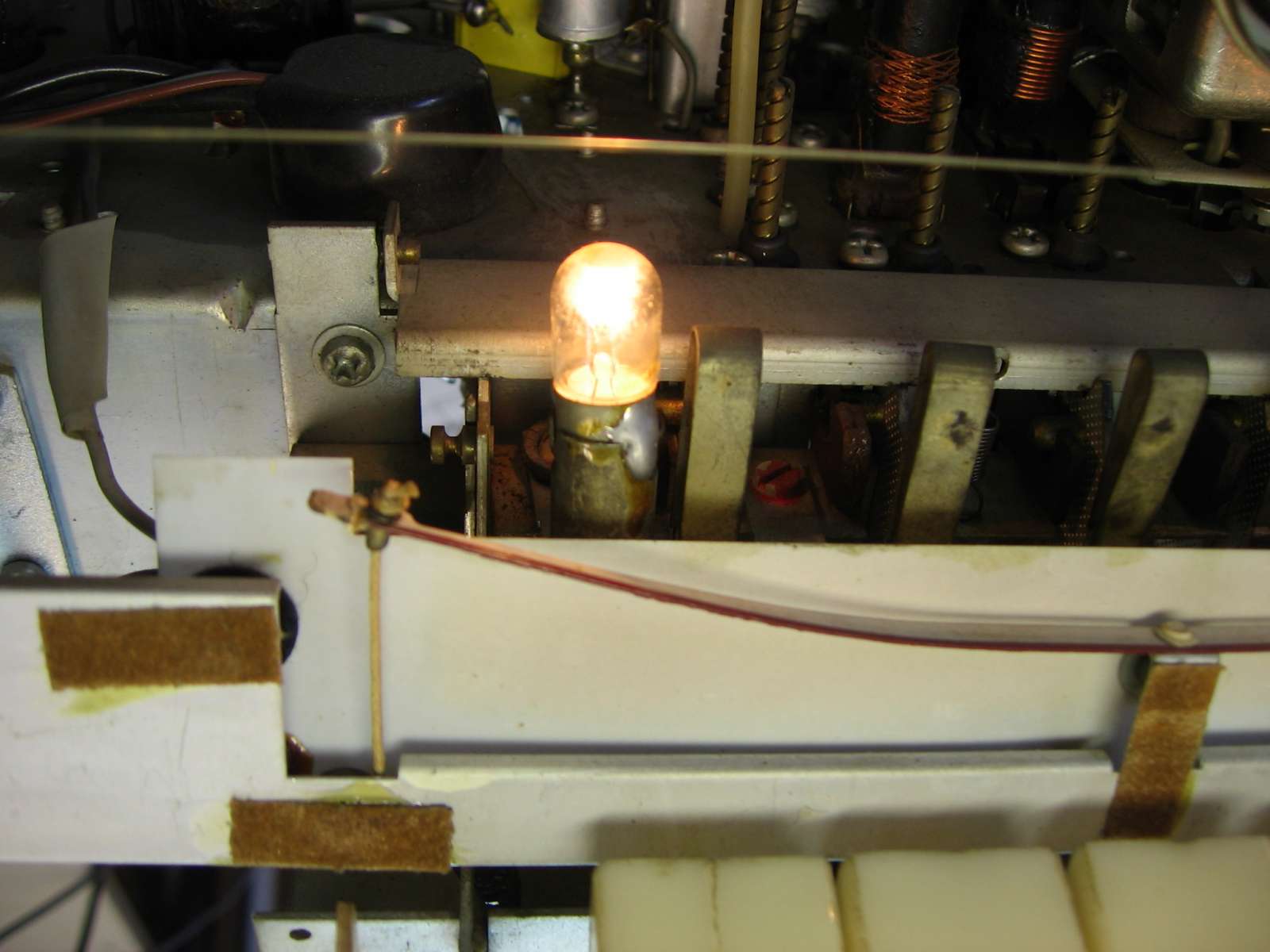

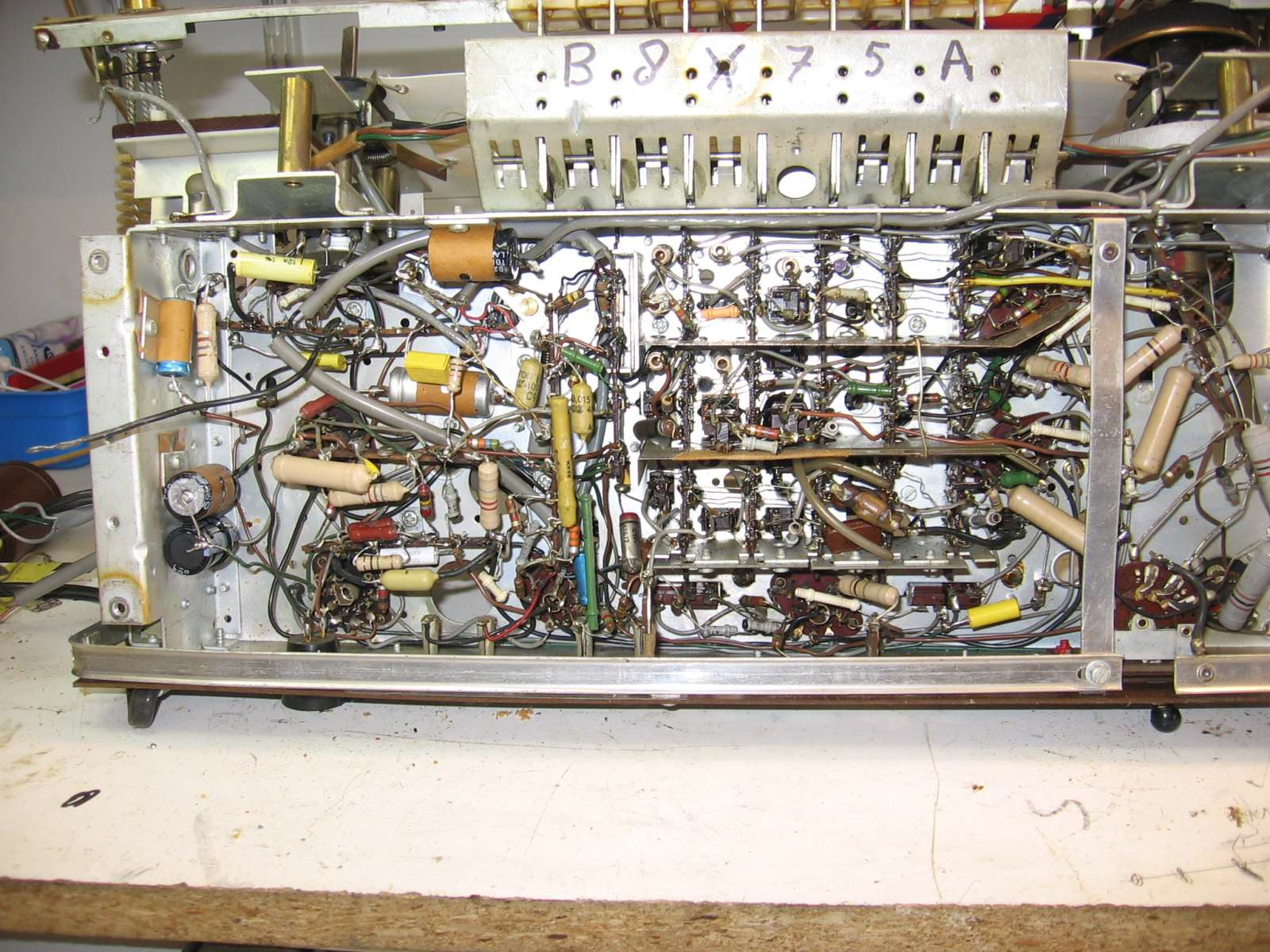

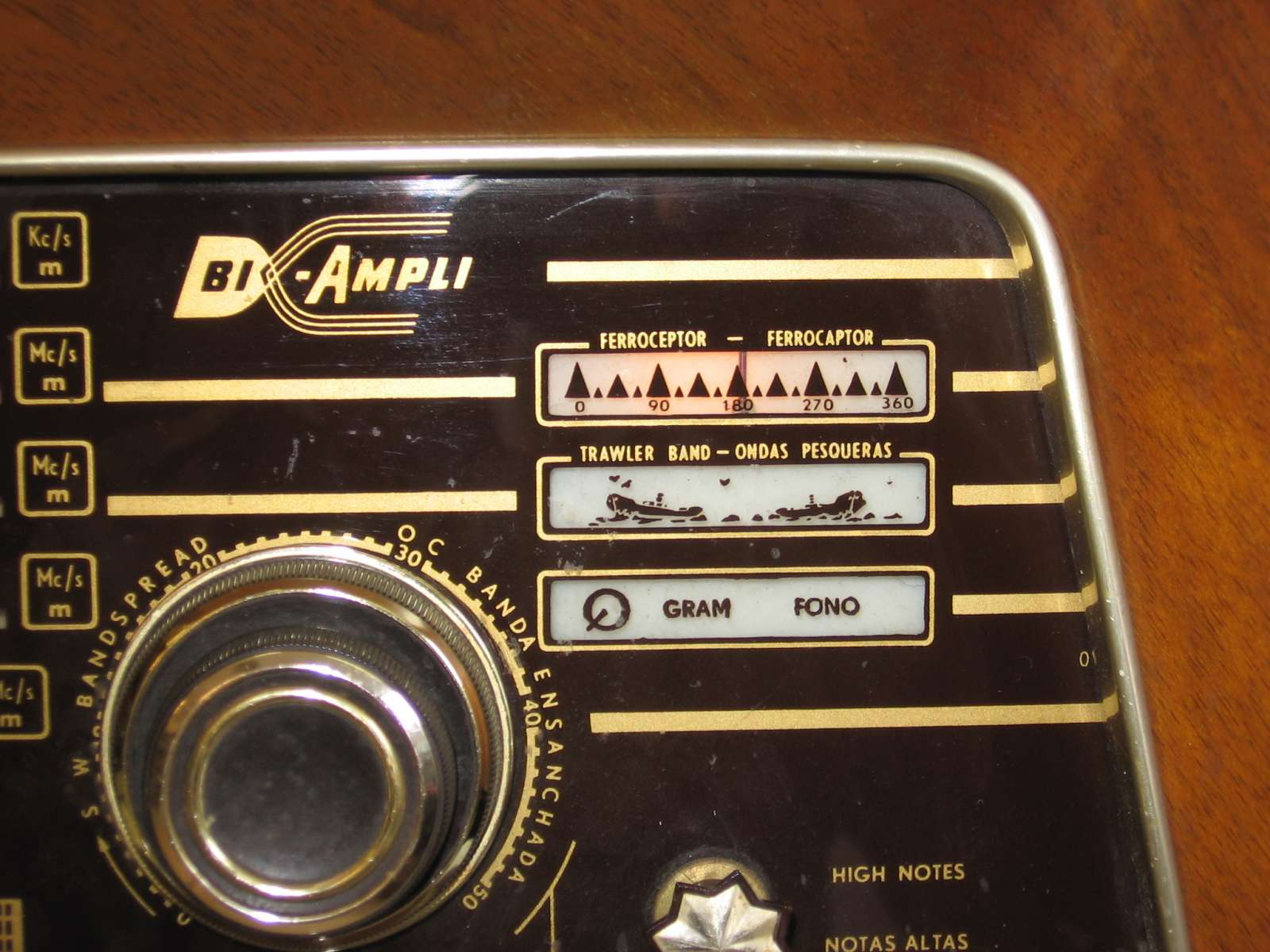

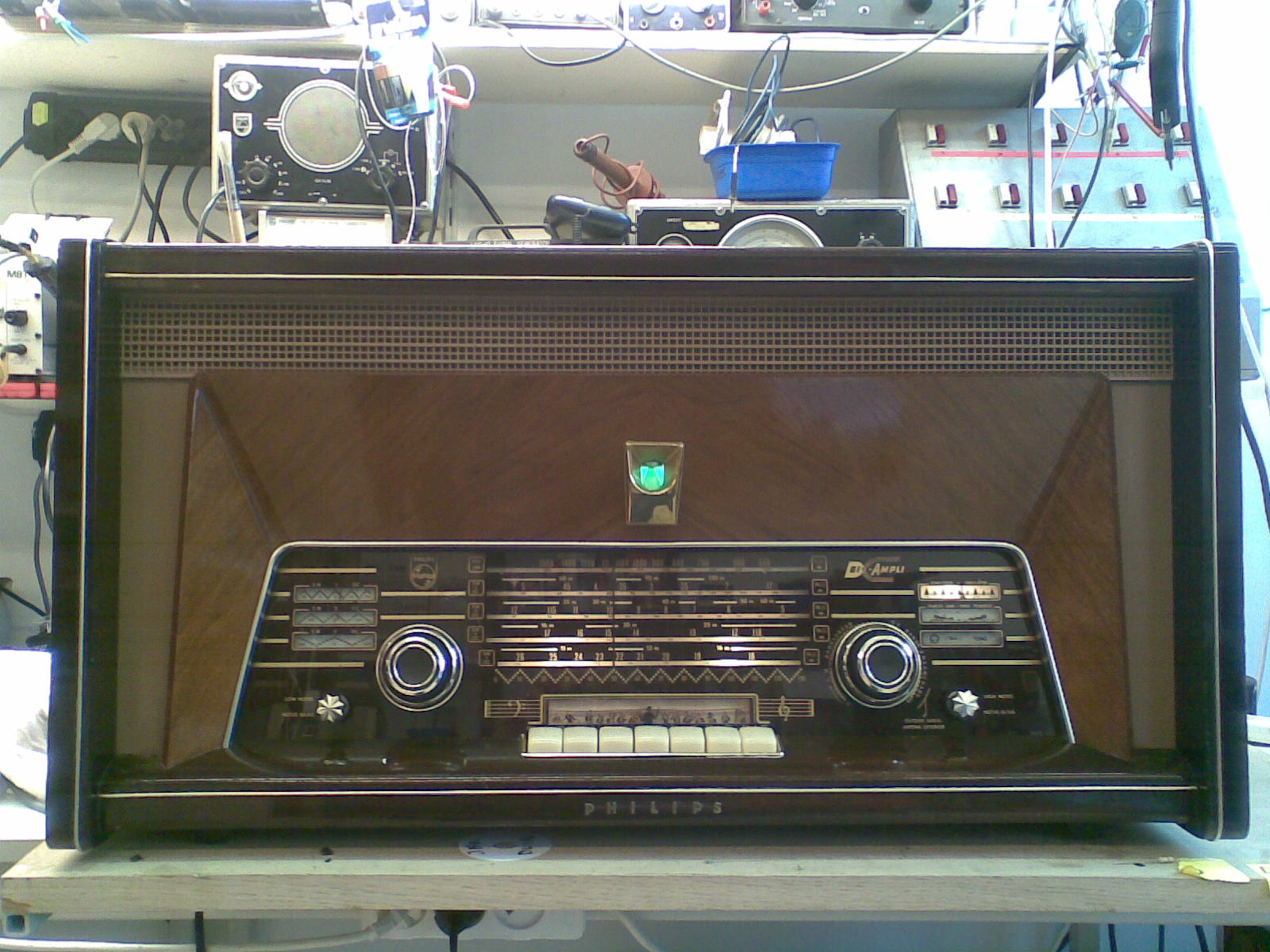

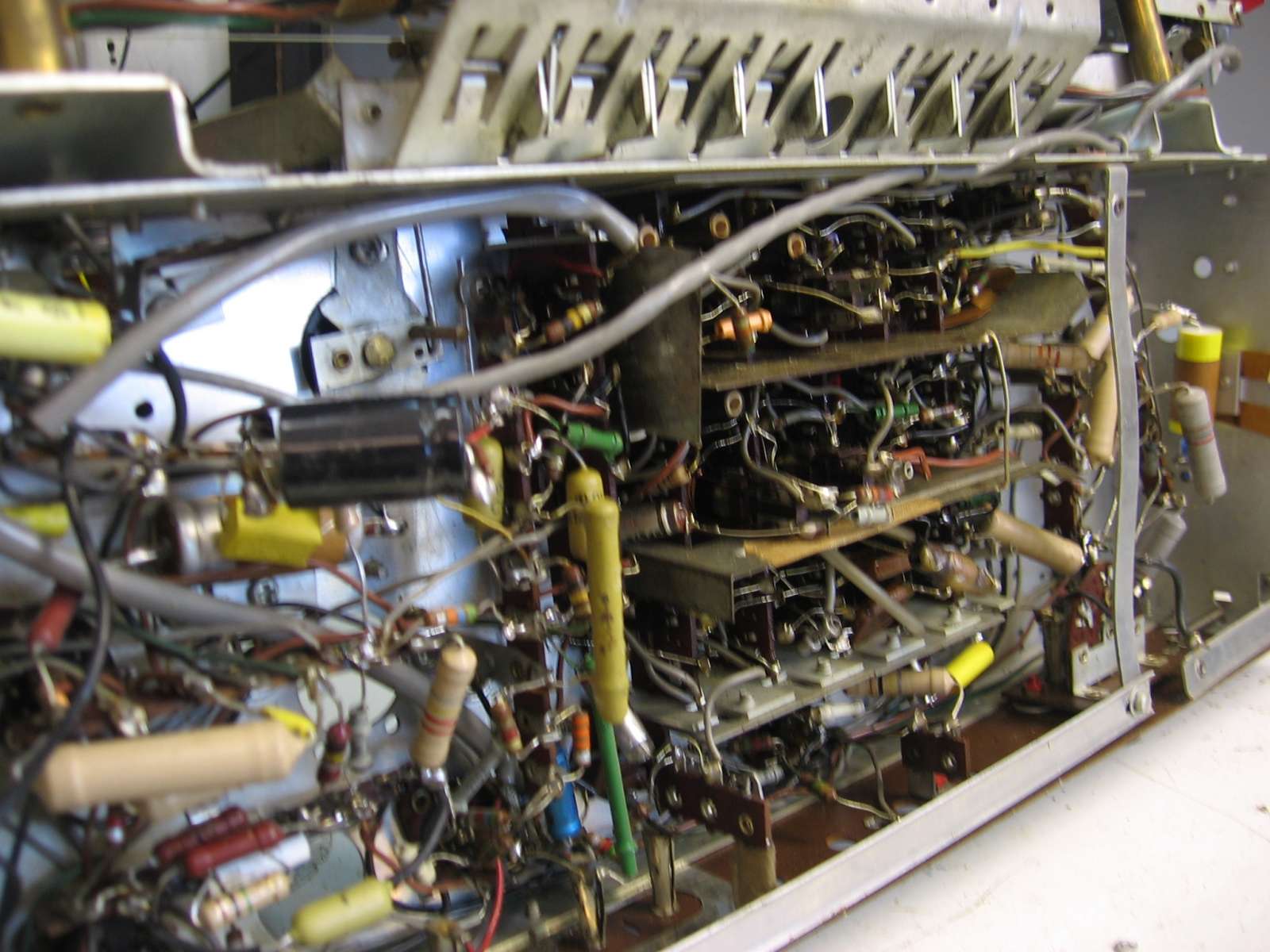

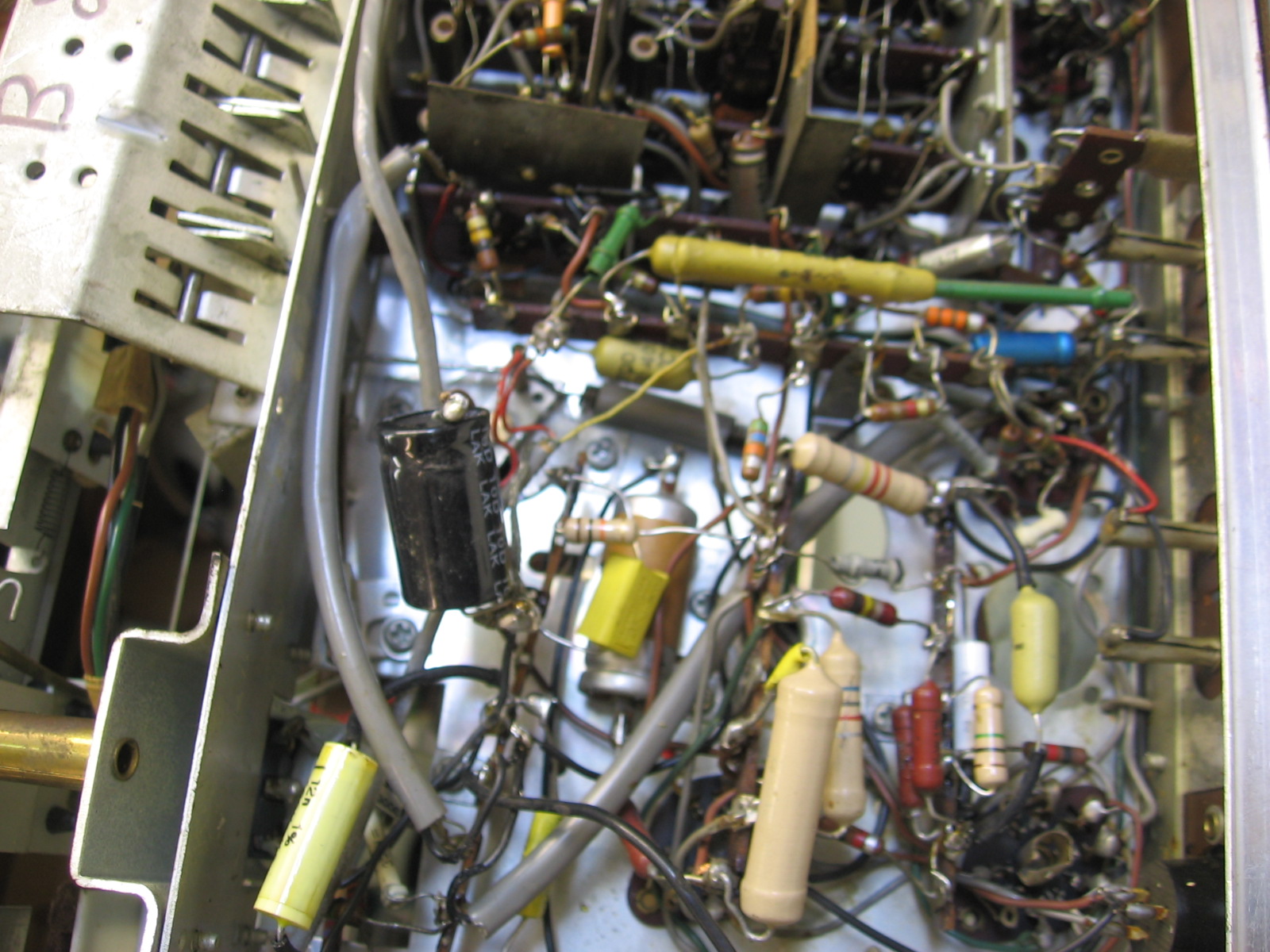

Ik heb nog wat foto's gemaakt en plaatst deze zonder verder commentaar.

De radio van Jan schiet op, Morgen worden de knoppen opgehaald en hierna kan het geheel weer samengebouwd worden.
