Weerstanden meten

Ha!! :duizelig:
Ja da's natuurlijk "different cook"
Maar het ging nu over een toestel met EF80 en dergelijke
Nico

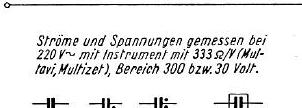

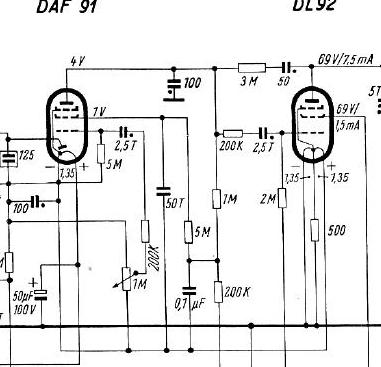

Hallo Nico ..... ik haalde dit onderwerp maar even aan omdat ik een tijd geleden bezig was met een Blaupunkt Lido en daar lagen de anode en schermroosterspanningen (DAF91) wel een heel eind uit de buurt van wat er op het schema aangegeven was, logisch natuurlijk als je de waarde van de weerstanden bekijkt en dan ziet met welk meettoestel ze destijds gemeten werden:







Beste groeten ... Hugo Sneyers

Ja Hugo
daar heb je in principe wel een punt, maar in de praktijk valt die afwijking wel mee. Universeelmeters uit de jaren '60 waren gewoonlijk 20 Kohm/volt dus in het 250 volt bereik belastten die het circuit met 5 Megohm. Bij een MF buis die bv 2 mA schermrooster stroom trekt heeft dat dus geen meetbare invloed.
Een ander punt is de netspanning: dat was destijds 220 volt en tegenwoordig vaak meer dan 230. Spanningen kunnen dus vaak hoger zijn dan in de doc. staat. Maar zoals ik al eerder aan de orde bracht, afwijkingen van 7 % hebben nauwelijks invloed op de werking van een buizen ontvanger. De spec's van de buizen kunnen zelf ook vaak 10 % uiteen lopen!
Nico

Toch even oppassen als je spanningen gaat meten en vergelijken op het schema ! vergeet niet dat de spanningen die op het schema vermeld staan 50-60 jaar geleden gemeten werden met een voltmeter die een veel lagere inwendige weerstand hadden dan de digitale metertjes waar tegenwoordig meestal mee gemeten word, dat zorgt er voor dat je tegenwoordig soms hogere spanningen meet dan op het schema vermeld staan, vooral natuurlijk als je de spanning meet na een hoge weerstand.
Meestal staat op het schema de eigenschappen van het meettoestel, waarmee de spanningen destijds gemeten werden, vermeld.

Groeten ... Hugo Sneyers

Bij die EF 80 is vermoedelijk méér aan de hand....
Werk met de wet van Ohm...! Spanning gedeeld door weerstand = stroom
Nico

Het volgende heb ik gemeten;
De spanning op het schermrooster van de ECH81 moet zijn 90V = 89,5 dus goed
Op de EBF80 moet zijn 75V = 37V, R15 geeft een veel te hoge waarde aan R6 meet ook goed
Op de EF80 moet zijn 53V = 2V, R120 moet zijn 82K maar meet 120K
Volgens mijn simpele gedachte hoef ik dus maar 2 weerstanden te vernieuwen
Ik zie net dat ik de eindbuis vergeten ben, straks nog even doen dus
De weerstanden heb ik niet op voorraad dus wachten op de bestelling

Ik heb de betreffende buizen er uitgehaald voor het meten van de weerstanden
Bedankt voor de tip Johannes
