moeder OTL eindtrappen

Als de speakers hoogohmig waren, bv 2x 400 Ohm is serie dan was het OTL, kan niet missen.

Gr. Henk van ;t Kruis

Onze eerste TV in 57/58 philips was wel meen ik hoog ohmig
Met een platte 400.ohm spieker Of het OTL was ?
Huub

Hierbij wil ik dan nog een kleine voetnoot toevoegen over televisies en OTL. Het heeft bij Philips opmerkelijk lang geduurd voordat de OTL-eindtrap in televisies werd toegepast, namelijk ergens rond 1959 (de 17TX250A had een OTL-eindtrap, de 17TX210A nog niet, dus ergens in die tussentijd). Een van de laatste zwart-wit TV's met buizen-OTL-eindtrap moet de F6 geweest zijn die ergens tot 1972 is geproduceerd. Verder zijn er bij mijn weten nooit buizen-kleurentelevisies met OTL-eindtrap geweest. Zelfs de getransistoriseerde K11 had een balanstrap met uitgangstransformator, zodat je wat televisies betreft kan stellen dat de uitgangstransformator pas na 1975 langzaamaan vervangen werd.

Een van de redenen dat televisies toch vaak met een uitgangstransformator werden uitgerust, zou wel eens de (optionele) koptelefoonaansluiting of aansluiting voor externe luidspreker kunnen zijn geweest. Deze moet immers netgescheiden zijn en televisies waren dat meestal niet.

>>>Met de HF303 experimentele versterker van Philips werd zoveel kunde en techniek en kunde ingebracht dat men dit ontwerp als de moeder van alle OTL ontwerpen beschouwd.

"Moeder van alle OTL-ontwerpen" gaat me wat te ver. In de jaren '20 was OTL heel normaal. De toen gebruikelijke luidsprekers hadden meestal een impedantie van 2000 ohm, en deze werden direct aangesloten op de eindbuis. Hoogohmige elektrodynamische luidsprekers bestonden ook, b.v. S.G. Brown maakte een fraaie 800 ohm luidspreker met een 14 inch conus. Ik heb er pas nog eentje hersteld, zie Brown speaker

Philips bracht in 1953 een radiotoestel met een OTL balanseindtrap op de markt, dit was de BX521U. De eindtrap van dit toestel is uitgerust met twee UL41 buizen, de luidspreker is een 4000 ohm type met middenaftakking. De ontwikkelingen gingen vanaf dat moment snel, de EL86 eindbuis verscheen al in 1956.

In de tegenwoordige tijd is de OTL versterker niet meer weg te denken, vrijwel alle huiskamerversterkers zijn met een dergelijk type eindversterker uitgerust. Al met al kan je zeggen dat voor huiskamertoepassingen de versterker met transformatorkoppeling is ontstaan rond 1930, en rond 1965 weer is afgeschaft. Alleen in de professionele hoek bijft men de voorkeur geven aan transformatorkoppeling, dit is nu eenmaal betrouwbaarder.

Dat heb ik ook wel gezegt dat van tegenwoordige spul transistor
ook OTL is er zit ook geen .uitgangs travo.s in wel de transistor PA
Versterkers die klinken ook minder goed Maar die travo is ook aanwezig
Voor het 100 v lijnsisteem, Maar het voordeel geeft OTL met buizen
Dat de Hoogte mooier is ,veelal geeft transistor met sommige muziek
een S voor de stem Slissen dus ,Bij buizen is dat veelal niet aanwezig
Kijk maar naar bvb Sony Mosfet versterkers ,En die versterkers klinken ook
Beter warmer . en krachtig Deze versterkers worden ook warmer . De schakeling komt iewat
over heen met buizen bvb negentief . ook met buizen is veelal de zang stem beter
Ronder en warmer in klank. Ja er is ook nog een FACTOR bij het picukup element
En de luitsprekers .Dat geld voor allen versterkers Die maatstaaf. en de plaat
Of CD opnamen .Maar toch vind ik buizen veelal beter in klank Vooral voor
ouderen muziek. Huub

Kom gerust eens luisteren naar mijn hifi'fifties set, Antoine.
Dan bevestig ik je uitspraak zeker.

Groetjes.

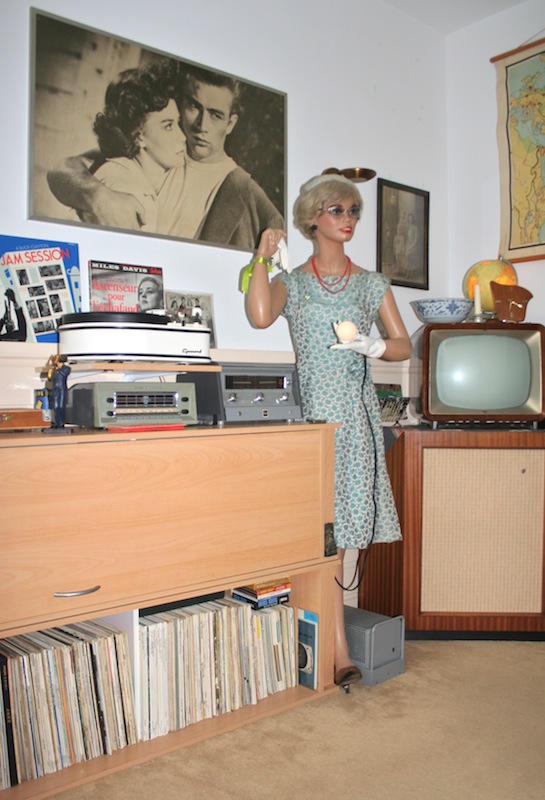

Een heerlijke lentedag en het zonnetje schijnt in mijn luisterkamertje.
Een dag om lekker platen te draaien.
