Amroh trafo

Deze trafo gaat het dus niet worden, maar geen nood, ik heb nog een PC100-140.
Ondanks het kleinere blikpakket kan deze met een brugcel 140 ma leveren , voldoende voor deze versterker.
Ook de gloeispanning is met 4 amp voldoende om ook de 2 ecl84 buisjes te voeden met nog wat reserve voor een riaa voorversterker (ecc83).

Kijk dit ziet er dus wat chaotisch uit, hier moet wat mooiers van te maken zijn.
Deze trafo (ad9026) had het wat moeilijk, vandaar de platenspelermotorventilator !(mooi scrabblewoord)
De houten kast was wat krap, extra ventilatie bracht wat uitkomst.

Als gelijkrichtbuis zou een AZ21 voldoen.
gloeidraad 4 Volt / 1 amp. en 120 mA max. / C res. 60uF max.
nog volop verkrijgbaar. mooie buis met een sleutelvoet.

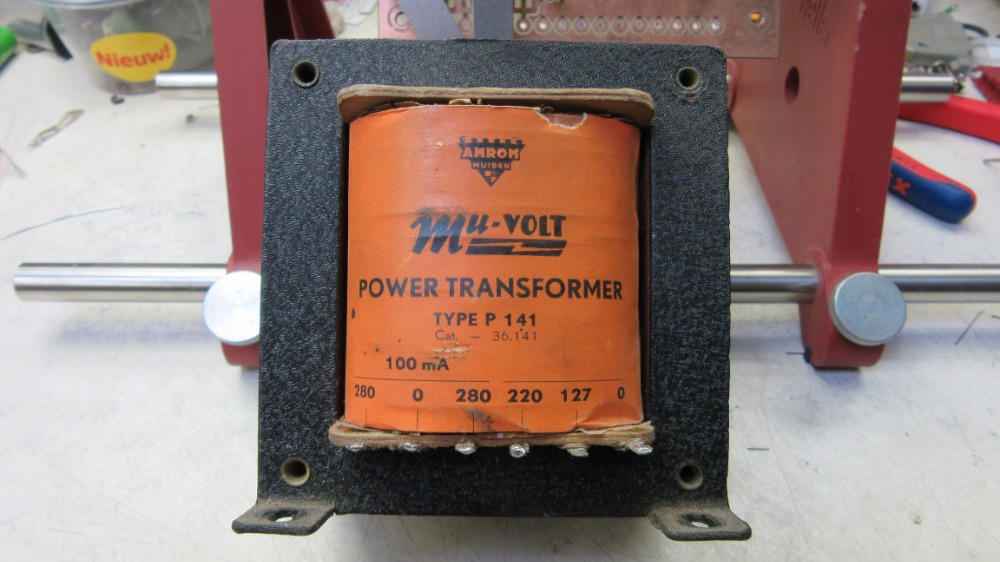

De P141 wordt rond 1950 al toegepast in Amroh ontwerpen. Ik heb zojuist een paar oude jaargangen Radio Bulletin (1950-1951) doorgebladerd en bij bv. de balanssuper MK51 zie je nog geen 5 volt aansluiting vermeld. Het gemoffelde ijzerpakket en het feit dat het catalogusnummer (foto) nog vermeld wordt, wijst er op dat je een vroege uitvoering van deze trafo bezit.

Ps. De duette heeft een bruggelijkrichter en deze schakeling kan alleen toegepast wanneer de middenaftakking van de hoogspanning gesplitst is, zodat beide wikkelingen parallel geschakeld kunnen worden. Dat is bij deze P141 nog niet het geval. Voordeel van deze schakeling is dat er een grotere stroomsterkte geleverd kan worden: 2x El84 SE heeft bij uitsturing tot 120 mA nodig. Tevens wordt de gloeidraad van de UCC85 van gelijkspanning voorzien door deze in serie te plaatsen met het hoogspanningscircuit.
Deze P141 is niet zonder meer toepasbaar in de Duette. Je zal eea. aan de schakeling moeten wijzigen.

Groet, jan

Ik zou zelf een ECL84 niet met 4 Volt gloeispanning laten werken want het verschil met 6,3 Volt is wel erg groot. Maar is er geen plek voor een extra trafootje voor 2 x PCL84? Je hebt dan ofwel 15V / 600 mA (parallel), ofwel 30 V / 300 mA (in serie) nodig.

Sorry Robert, schrijffoutje, ik bedoelde ook de duette.
De trafo die er nu in zit is een zwarte (Philips?) die toen ,1970 goedkoper of beter verkrijgbaar was (radio ELCO in Alkmaar).
Nu wilde ik dit project eens met originele onderdelen herbouwen, maar liep tegen dit probleempje aan.

Zie hier de aansluitingen.
De 1 amp wikkeling is wat aan de zuinige kant als daar 2 stuks ecl84 op aangesloten worden.

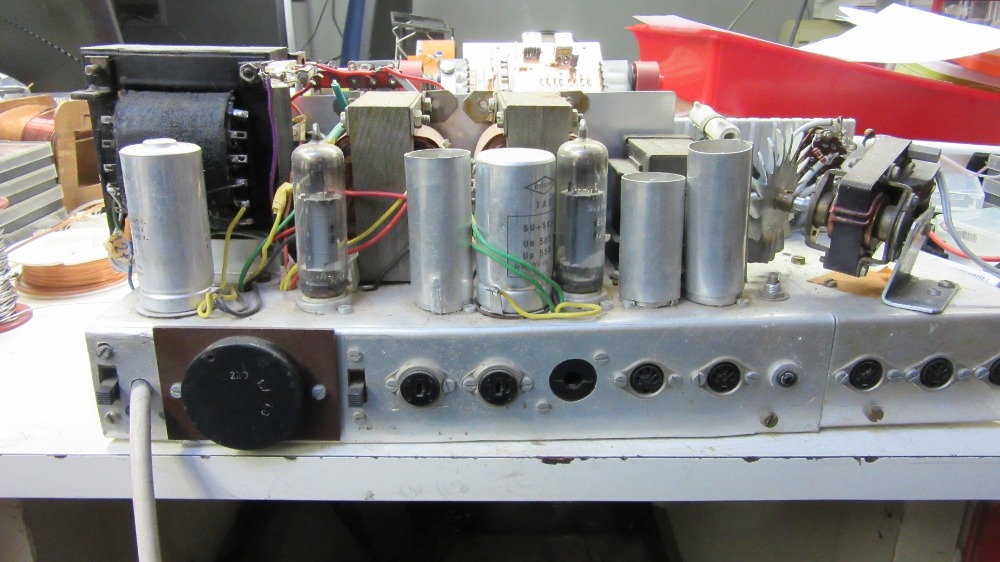

Deze trafo verbouwen zal ook niet zo'n succes zijn gezien de beperkte ruimte die er nu nog over is.

Dirk.

Ik heb ook wel een Fidelio gehad
en in goede status van buizen en meer
is hij 10 watt met vervorming
9 watt rein op de scoop met tg
en volt meter .. ook is de uitgangs trafo van de PH HF 10 HiFi
en beter de hf 10 is gewoon beter en hifi
huub
