Gitaarversterkertje met 2 x PC92 + ECC83 + 2 x ECC82 + AZ41

Waarom PC92 en niet ECC81? Die zijn identiek. Als je FAT/SLIM omschakelt krijg je een knal uit je speaker omdat de condensator niet op aardpotentiaal ligt. 4.7M naar massa lost dat op. Lager dan 1M belast je anodeweerstand teveel. Verder is een ECC82 als eindbuis een beetje ambitieus maar misschien wil je per se een triode-ervaring. Ik zou twee keer EL95 hebben gebruikt of zelfs twee keer EL84 (of die rus, 6П14П of hoe dat ding ook heet). Maar dat zal wel een beetje teveel zijn voor die arme AZ41. Opmerking over gloeidraden zie andere topic. Oh ja, ik ben ook geen fan van de concertina (cathodyne) phase splitter. Zie het Radford project elders in dit forum. Aan de andere kant, zoveel voltage swing heb je niet nodig dus wat dat aangaat...

Dag allen,

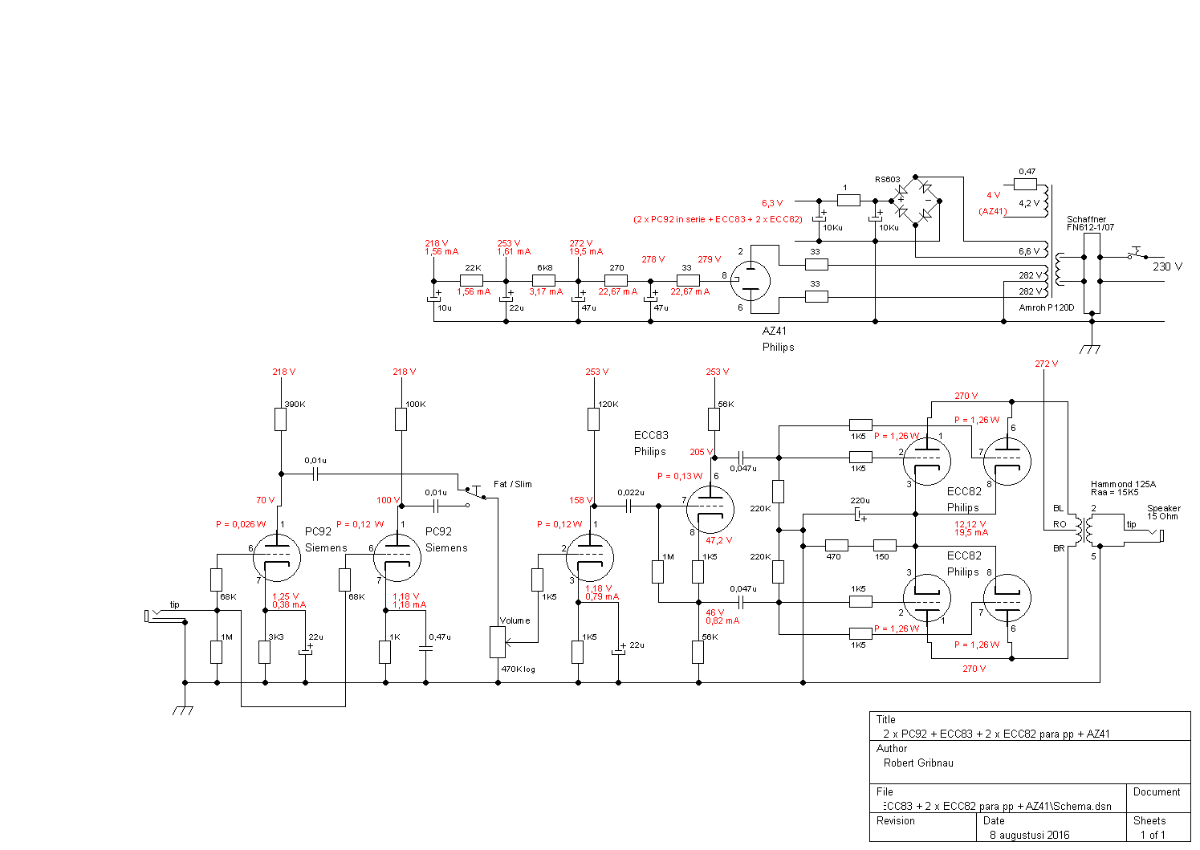

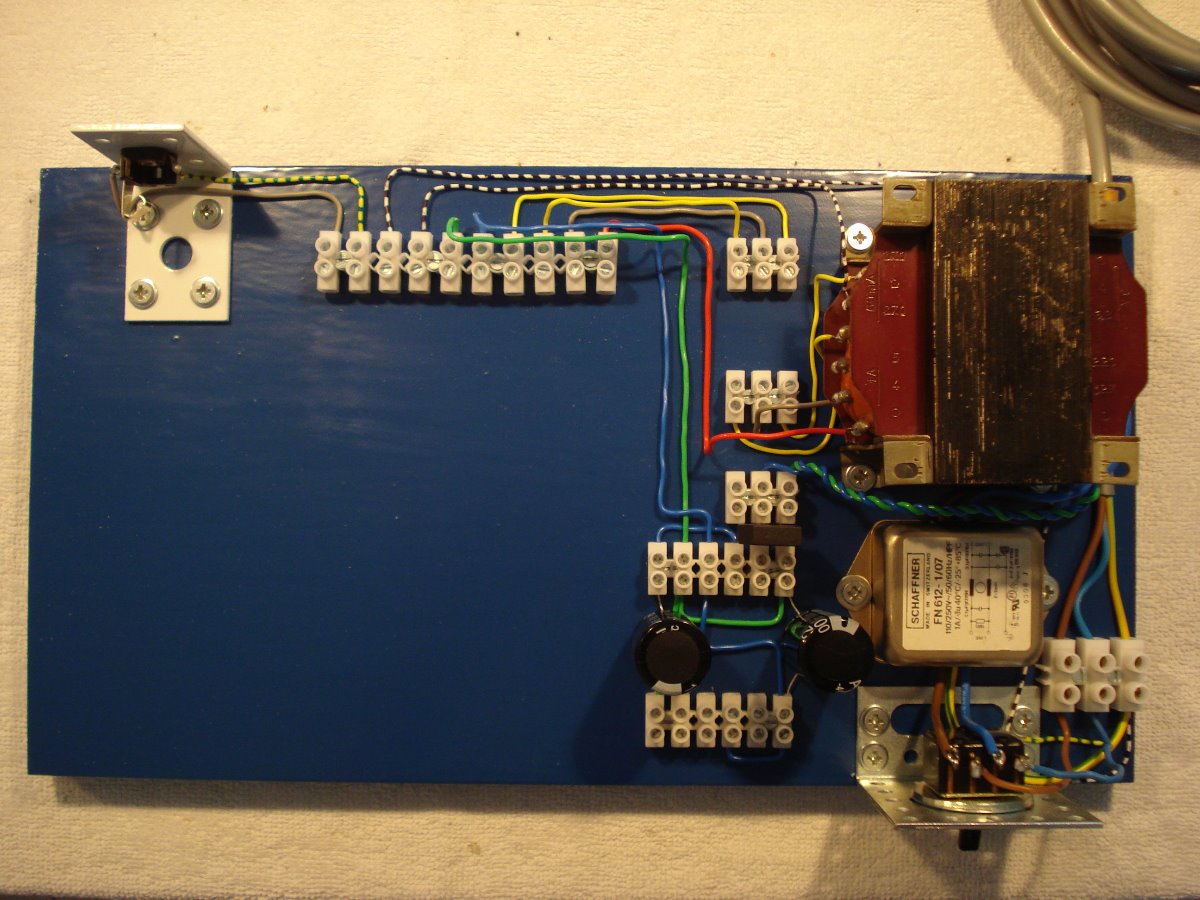

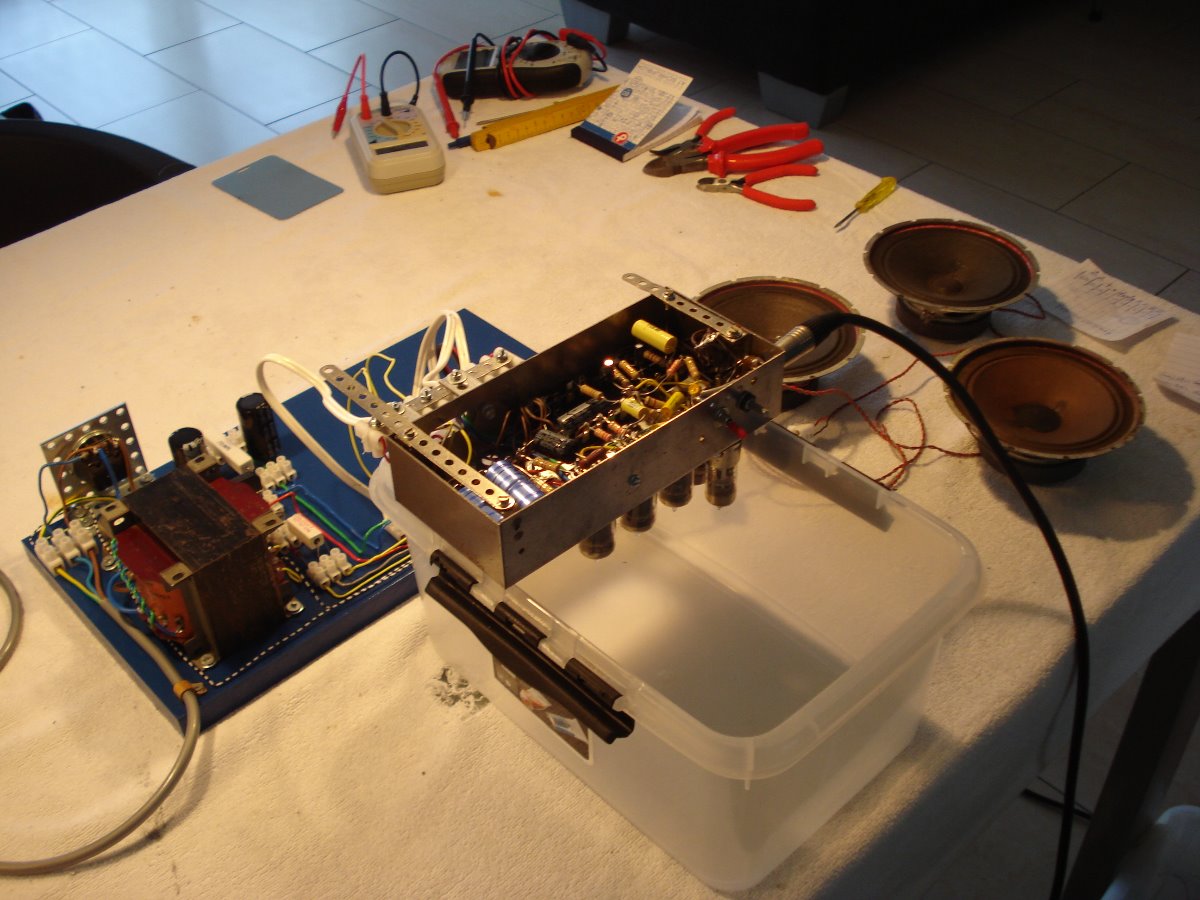

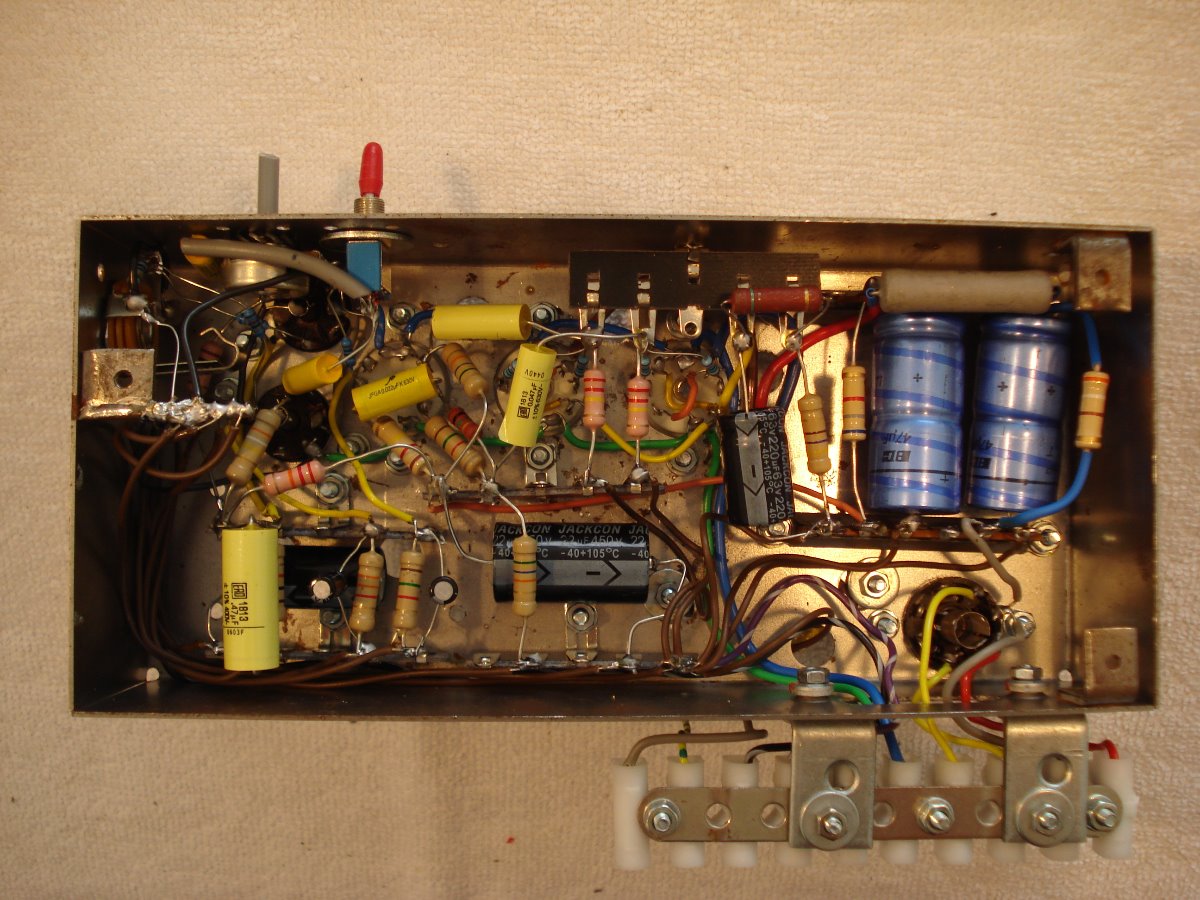

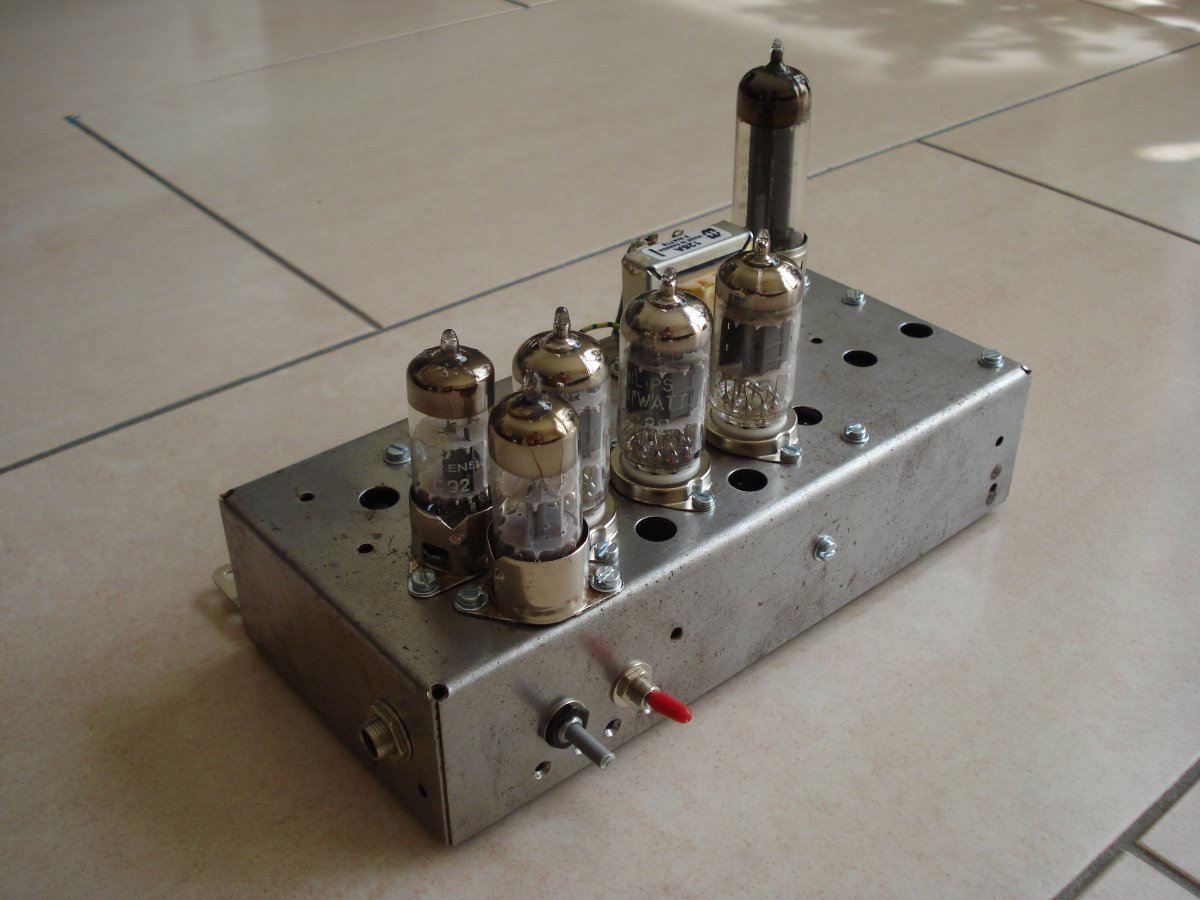

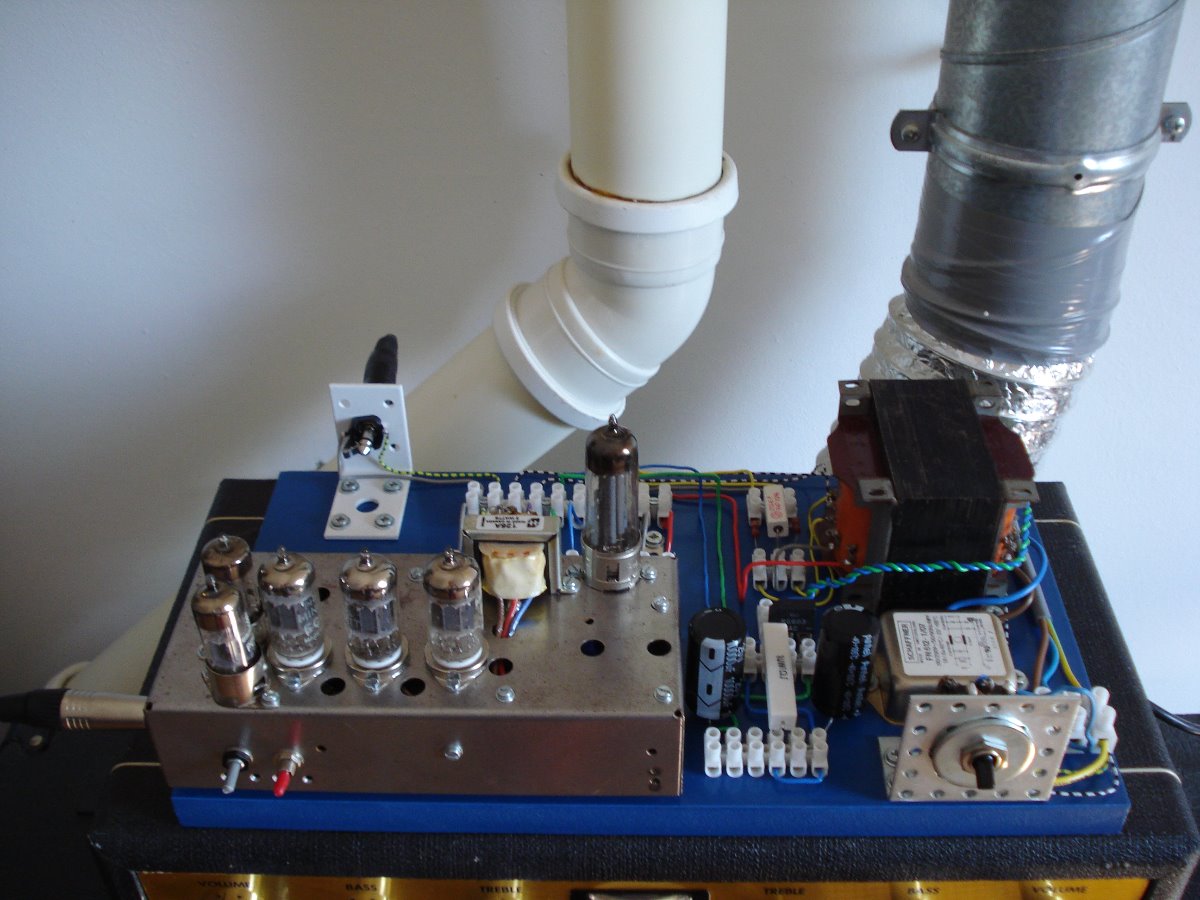

Wat foto's en het schema van een zelfbouw gitaarversterkertje (ca. 1 watt dus zeker geen problemen met de buren). Het ontwerp is vooral afgestemd op het beschikbare sloopchassis.

Met vriendelijke groet,
Robert
