Gitaarversterkertje met 2 x PC92 + ECC83 + 2 x ECC82 + AZ41

@Huub,
E81L lijkt niet op EL81, dacht vroeger ook dat bij de SQ buizen alleen de aanduiding werd verwisseld.
En jouw 807 is ongeveer gelijk aan de 6L6 (geschikte audio buis)

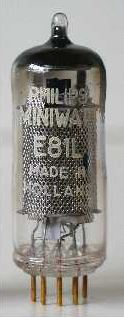

( Foto J.Hupse)
De E81L heeft een Ra van 20Kohm en een Rk van 120 ohm.
Dus de uitgangstrafo wordt een speciaaltje

@Robert,
Vervorming kan een pluspunt zijn in een gitaarversterker, en een bepaalde sound creëren.
Denk maar aan de "Shadows "met 4 x EL84 zwaar in het rode gebied.
trouwens lekker bezig met spullen uit de "Junkbox"

Bezit jij dan de uitgangs trafo,s voor dat soortige buizen
en passende voedings trafos voor de benodigde stromen ?
met redelijke aanpassing ? men kan wel over gegeven watt,ts
spreken maar met redelijk of goede aanpasingen ook dat
men weet welke stromen en katode weerstanden men zal gebruiken
bij de stromen en uitgang .. en de instelling met goed bezit van MA
en negentief voor het goede werk punt .. het zal moeten passen
anders krijgt men EHBO rode kruis wattjes.en die zijn zacht.
Ik heb nog wel eens nagezien in die oude elktronica jaar boekjes
daar staat nog wel een meer in voor vreemt aanpassingen gebruik
met total alles er bij dieopoude kleine boekjes zijn makkelijk
dat is allenmaal beproeft en berekent met die gegevens .
zo heb ik ook nog el eens een 807 buis gebruikt met die gegevens
en het speelde heel goed dat versterkertje leeft nog bij iemand
die het gebruikt .. ook makkelijk als men wat aan vreemde trafo,s bezit
huub

Dag Huub,

Bedankt voor de aanmoediging.

De E81L is qua specificaties een behoorlijk andere buis dan de EL81 (net als de E80F; dat is qua specificaties ook een behoorlijk andere buis dan de EF80). De maximale anodedissipatie van de E81L is 4,5 Watt dus goed voor zo'n 2 Watt aan geluidsvermogen.

De EL84 zou best kunnen maar ik heb nu eenmaal dat kleine sloopchassis met die twee mooie naamplaatjes er op ("E80F" en "E81L") waardoor de buizenbezetting voor mij al vaststaat.

Met vriendelijke groet,
Robert

EL 81---E81L industrie type lijn buis daar is toch moeilijk een uitgang voor
waarom geen el 84 simpeler en beter in ook geluid
succes huub

Beschikbare middelen zijn een zeer belangrijk ontwerpcriterium, zeker in dit soort projecten.

Dag Tjerk,

Zoals ik al aangaf, heeft het chassis het ontwerp min of meer gedicteerd. En dat chassis bevat 2 openingen voor 7 pins buizen. Ik heb 2 x EL95 push-pull overwogen maar dat kwam minder goed uit op het chassis (daar zat al een mooie opening voor de ingangsplug vlak bij de 2 openingen voor de 7 pins buizen). Met de knal uit de speaker bij omschakelen tussen de PC92's valt het reuze mee (die mini uitgangstrafo geeft toch nauwelijks laag).

En ach, dit versterkertje is toch een beetje een grapje. Hou ik wel van. Zo bouw ik momenteel aan een gitaarversterkertje met E80F en E81L, alleen maar omdat ik een chassis heb waarop bij de twee openingen voor de buizen kleine naamplaatjes zitten met (je raadt het al) "E80F" en "E81L".

Met vriendelijke groet,
Robert
