Morgan Jones brugcel

Zover ik meen te begrijpen ben je met een stereo versterker bezig
Dan zou je zelfs zover kunnen gaan (afhankelijk van wat je voedings trafo in huis heeft) om die schakeling toe te passen in kombinatie met twee gelijkricht buizen (EZ81). Je schakelt de Si dioden (twee daarvan blijft voldoende) zoals getekend; de kathoden van de buizen komen dan elk aan een eigen afvlak filter, een voor elk kanaal
Nico

Beste Henk,

In feite is dit een normale brugschakeling. Je zou de twee overblijvende diodes ook door buizen kunnen vervangen. Je komt dan op drie buizen uit. Zelf heb ik het nog nooit toegepast gezien. Het is een mooi schema als je bijv. een trafo met middenaftakking door een trafo voor celvoeding wilt vervangen. Voordeel is dat je door de opwarmtijd van de gelijkrichter de hoge spanning bij het inschakelen kwijt bent.

Groeten,
Peter

Ik ben zo af en toe nog steeds bezig met mijn DHZ OTL versterkers. Totaal per eindtrap 4xEL86, dus totaal 8 stuks en voor het regel en VV gedeelte nog 4 stuks ECC83 of ECC808.

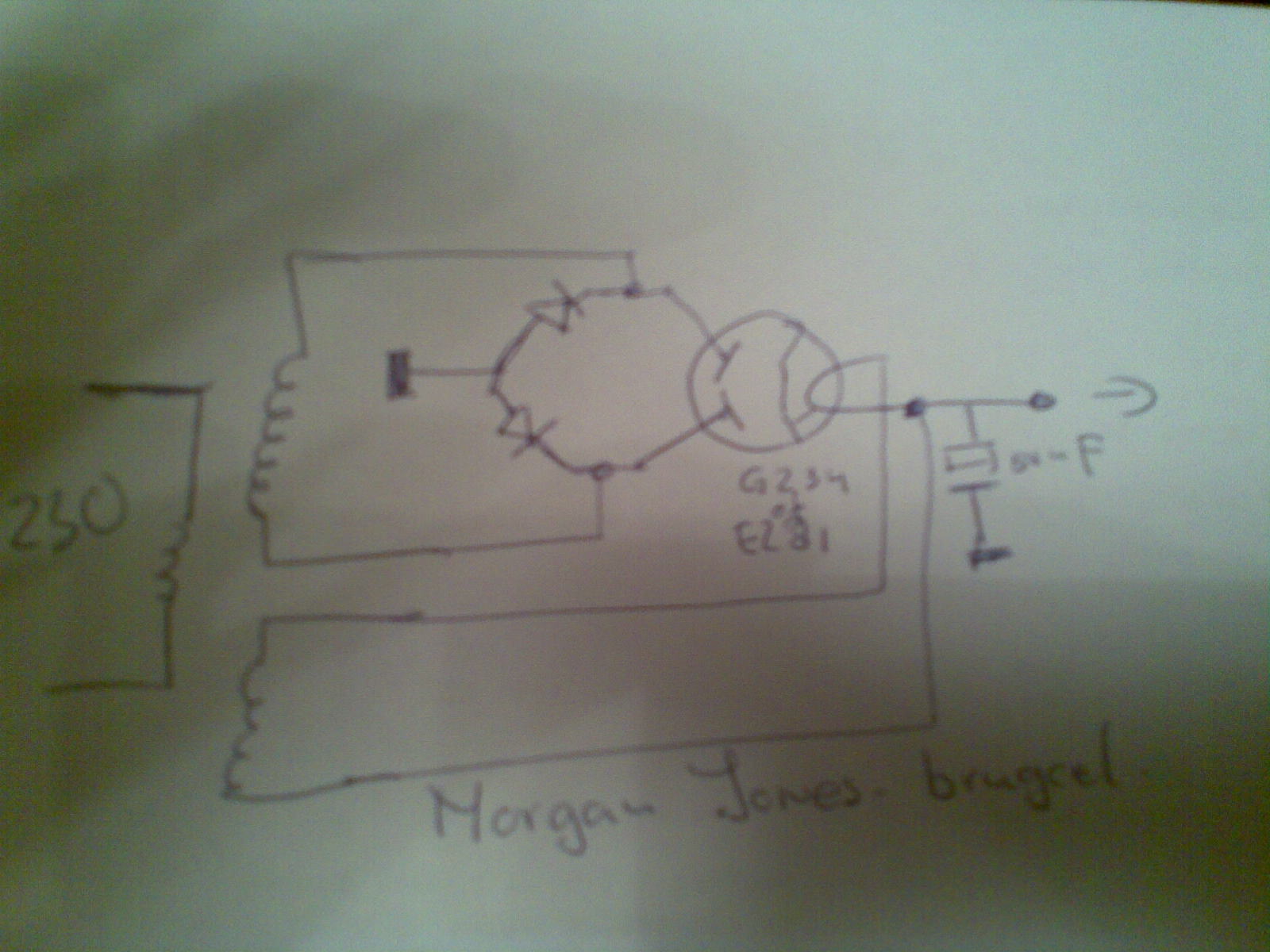

Was dus even aan het stoeien met een ontwerp van een voeding. Kwam in een boek toen een leuke schakeling tegen, waar ik zelf niet zo snel aan zou denken. Hierbij het basis schemaatjes. Dit moet nog verder uitgewerkt worden. Ik wil 2x EZ81 of GZ34 gebruiken, zal hier nog wel een mooi plaatje van maken. Dus even een handschets, omdat ik benieuwd ben of anderen deze schakeling wel eens toegepast hebben.
