Ja, deze schakeling heb ik ook wel eens toegepast omdat ik toevallig nog een mooie
voeding trafo had, zonder midden aftakking.
Die trafo vond ik toevallig op straat. Er stond een totaal vernielde gitaar versterker
bij het vuil. De voeding en UGT zaten er nog op en bleken nog goed te zijn.
Die kregen beide een nieuwe bestemming.
Het gaat zo prima. De anode voeding spanning komt langzaam op als de versterker buizen
ook opgewarmd zijn.
Afhankelijk van de verbruikte voeding stroom ga ik eerder voor de GZ34 als de wat
kwetsbare EZ81. Maar je kunt natuurlijk ook twee EZ80 buizen parallel schakelen en
dan komen de weerstanden die jij in je schakeling gebruikt wel goed van pas.
Zelf heb ik twee GZ34 gebruikt die allebei afzonderlijk hun eigen diodes hebben
gekregen.
Zodoende hebben die beide GZ buizen dus hun eigen afvlak schakeling gekregen waardoor
de beide kanalen R en L hun eigen gescheiden anode spanning hebben gekregen.
Let wel op dat dan de beide GZ buizen hun eigen gloeidraad voeding moeten krijgen.
Daar heb ik twee kleine goedkope (ringkern) trafotjes voor gebruikt.
Succes met bouwen en vr gr Cees.

Je schema komt dicht in de buurt van wat ik aangaf
Maar als je 2x EZ81 neemt, (waarvan de kathode niet met de gloeidraad verbonden is) kun je de kathoden gescheiden houden en twee afvlak filters installeren, één voor elk kanaal. Dat komt de kanaalscheiding ten goede en je houdt er ook de voedingsspanning konstanter mee. Als één kanaal zwaar uitgestuurd wordt merkt het àndere kanaal daar niets van
Verder zie ik het nut van de weerstanden in de anodeleidingen niet, zulke heb ik nog nooit aangebracht
Nico

@ Paul,

Franc was me net voor. Het vertraagd opkomen is juist het fraaie van deze oplossing. Ik heb iets soortgelijks ook gezien in een SRPP met de 6AS7.

Henk

Beste Paul,

Hoe krijg je dan geregeld dat de voeding langzaam opkomt zonder een hoge piek aan de elko's te geven?
Daar draait het ook om.

Groet Frank

Hallo Henk,

Wil jij wel zo moeilijk doen? Ik zou een standaard brugcel nemen met een C van 20nF tussen de pootjes.
Dan heb jij ook zo'n ruime 400VDC bij 290VAC input.

Groeten,
Paul

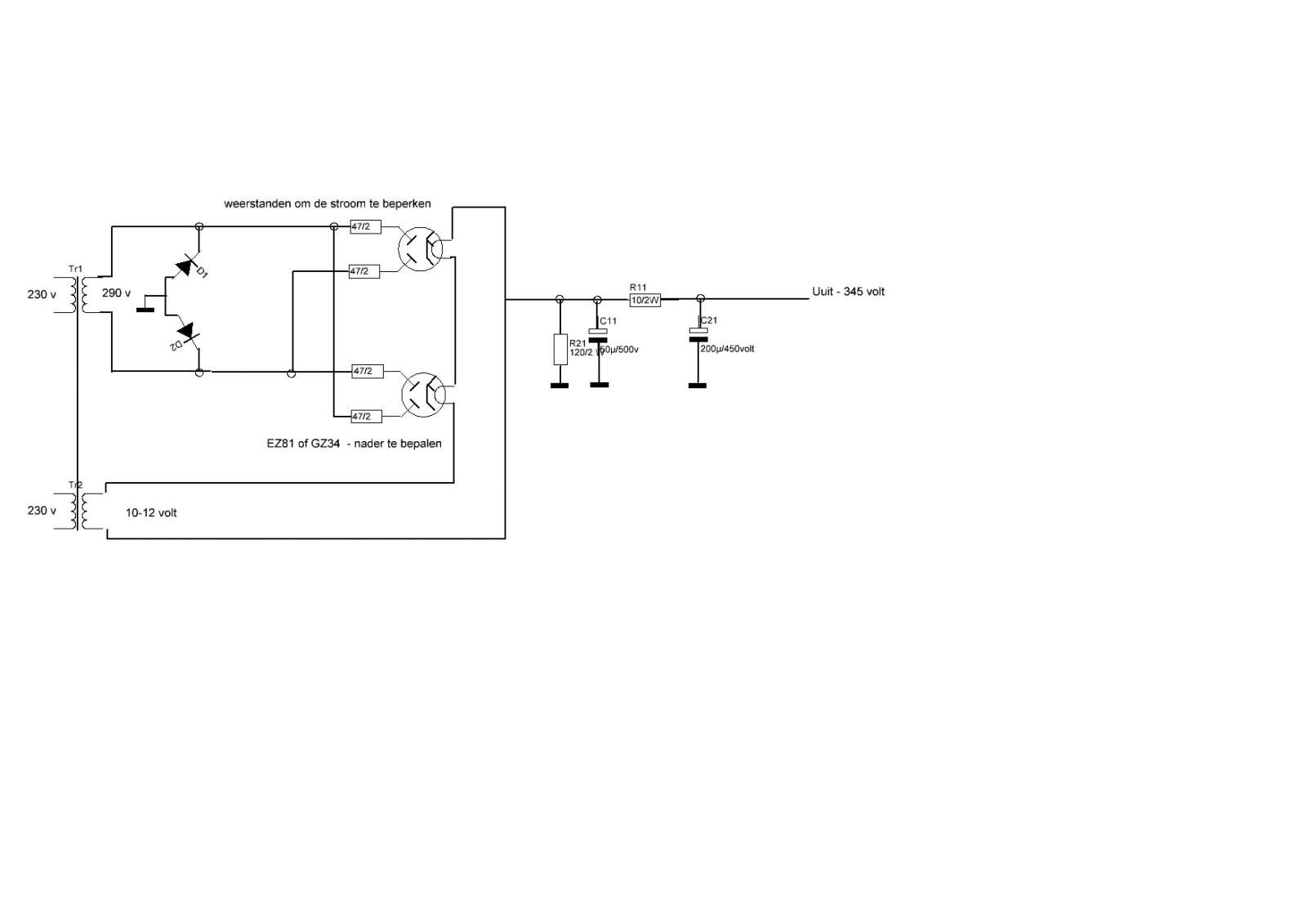

Ik wil er zo iets van maken.
