Start revisie 22RH532 MFB-luidsprekers met een vraagje

@Bert,
Oorzaak gammele instelpotmeters of uitgeschoten meetpen ?

De tweede (complete) set is inmiddels ook gedaan.
Bij een van de twee ging er tijdens het afregelen iets mis .

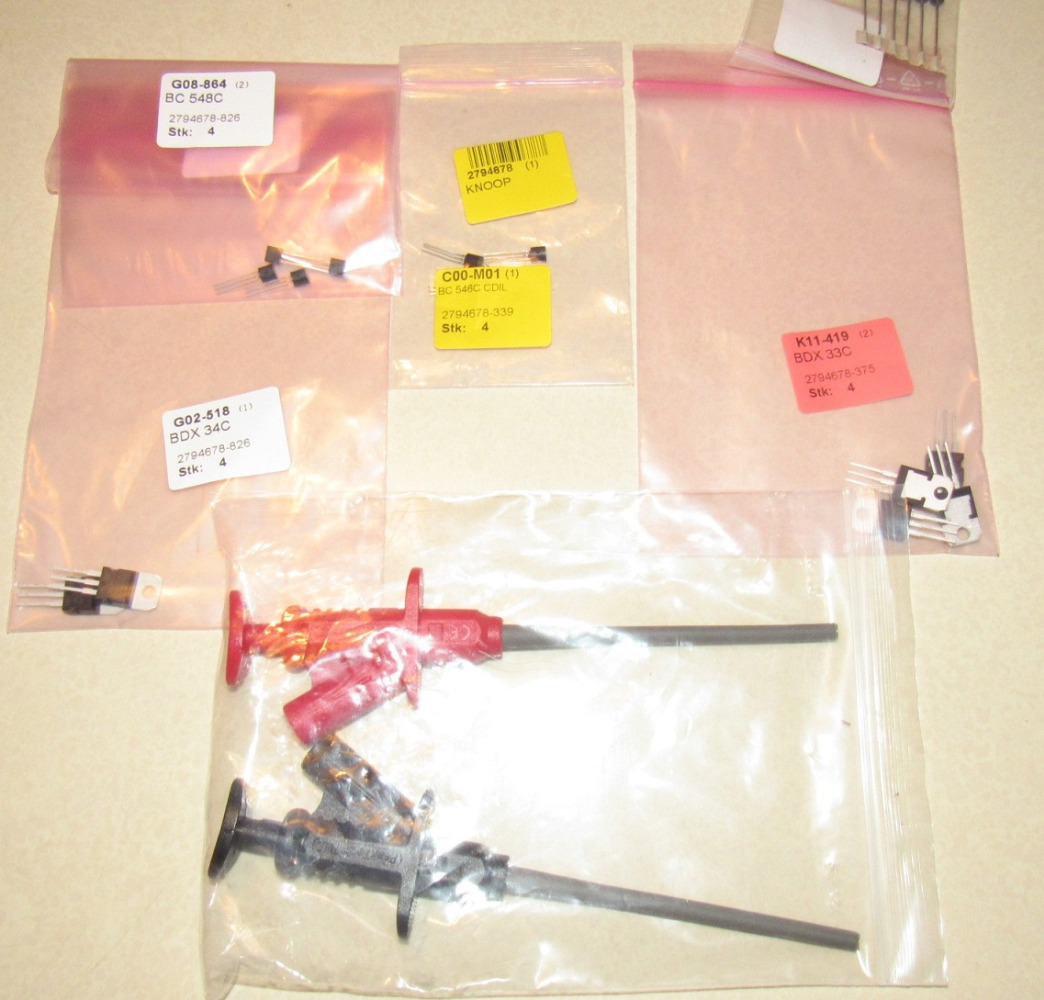

Bij Reichelt het volgende besteld:



Het laat zich wel raden wat er misging en waarom.

De eerste set is inmiddels gedaan.
Dit is de oerversie waarbij de voedingstrafo gedeeltelijk aan de achterzijde uitsteekt en er alleen de keuze “hoog niveau” of “laag niveau” van de ingang is waarbij een voorversterker in laag-niveau stand wordt benaderd, en een willekeurige power-versterker in “hoog niveau” stand.
Later werd deze knop vervangen door een driestanden-schakelaar.
Ook staan bij deze versie de componenten, nummers en waarde niet op de printplaat vermeld.

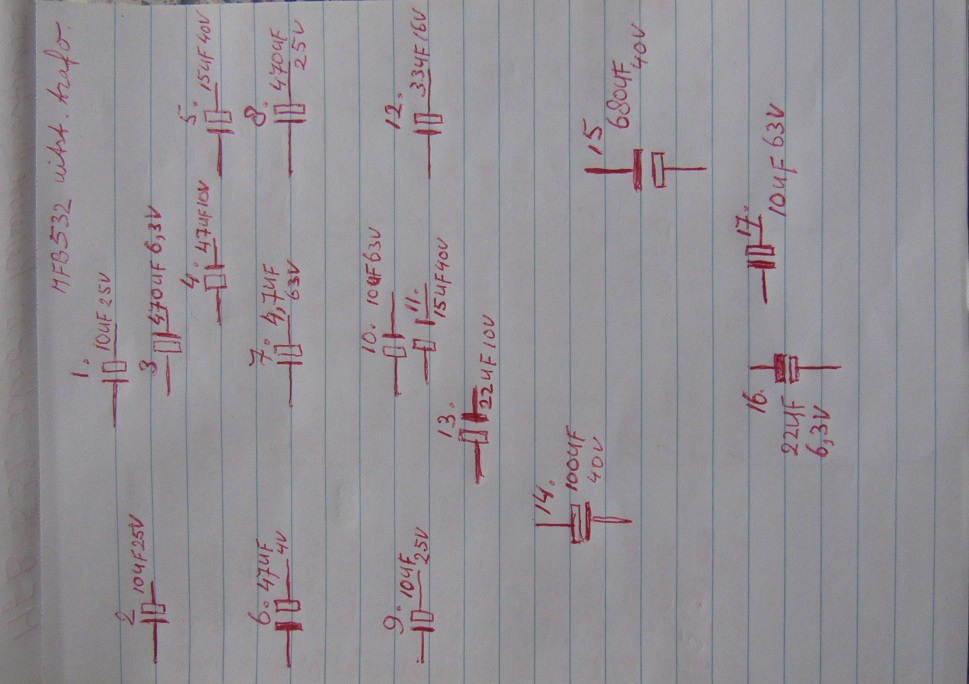

Dus voor het gemak eerst een overzicht gemaakt.



Deze waren nog onaangeroerd en het verwonderde mij dat er per versterker slechts twee Elco’s vervangen hoefde te worden.
Bij het ene exemplaar nr. 3 en 17 en het andere exemplaar 1 en 13.
Op naar de volgende set 532’s

Ter info.
Exemplaar twee van de reserve versterkers staat nu tot volle tevredenheid test te draaien.
Ook bij deze versterker waren er al een aantal elcotjes in het verleden vervangen.
Twee door mij afgekeurde enlcotjes C520  10uF en C534  4,7uF zijn vervangen.

De volgende stap is de vier niet reserve versterkers aanpakken.
Deze zijn nog onaangeroerd wellicht dat daar dan meer elcotjes in vervangen moeten worden.
Zodra deze afgerond zijn ga ik met met de tips van François en Cees aan de slag.

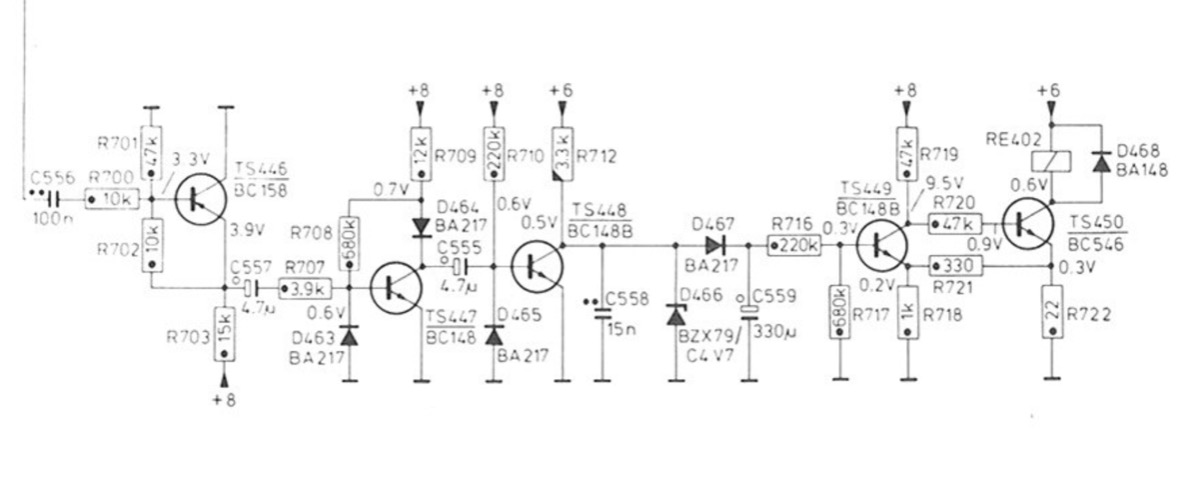

Bij het ontbreken van audio zal C559 zich ontladen via 220k en 680k en de basisstroom ts449, die weerstanden kan je meten.
Meet die 0,3 volt eens over de 22 ohm weerstand bij ingeschakelde box.
Bij een juist relais (spoelweerstand) zal dit kloppen.

Bert,
 heb je de spanningen in se schakeling al eens gemonitord?
Ik heb er eentje gehad waarvan de diodes en de zener in het circuit niet ok meer waren.
Soms goed/soms slecht is een moeilijk geval.
Heb je de spanning over de elco van 330μF als eens bekeken? Als hij onder een bepaalde spanning daalt gaat de schakeling moeten uitschakelen.
François
