Voedingskabel aansluiten

De voedingstrafo is op een vreemde manier geschakeld. De primaire is constant op het net aangesloten, de secundaire wordt geschakeld.
De ene sectie van de dubbelpolige schakelaar schakelt de gloeispanning en de tweede schakelt de hoogspanningswikkeling.

Waarschijnlijk gedaan om de platenspeler “los” te kunnen gebruiken zonder dat de versterker aanstaat. De voedingstrafo kan dan als autotrafo dienst doen bij een netspanning van 110 of 127 V. om 220 V. voor de platenspeler te maken. Je hoeft dan niet de platenspeler extra om te schakelen.

Groeten,
Peter

Geweldig!!
Hartelijk dank.

Harm

Er is een schema van de compaion
zie bvb ngg of nvhr . anders meten in ohm stand
de loop van de draden en schakelaar werking
huub

Hallo allemaal,

Enige tijd geleden via Marktplaats een Triotrack Companion gekocht.
Thuisbezorgd via DHL.
Na uitpakken bleek het apparaat zwaar beschadigd.

Na de brokstukken weer enigszins op de goede plaats te hebben kunnen plaatsen zit ik nog met één probleem:

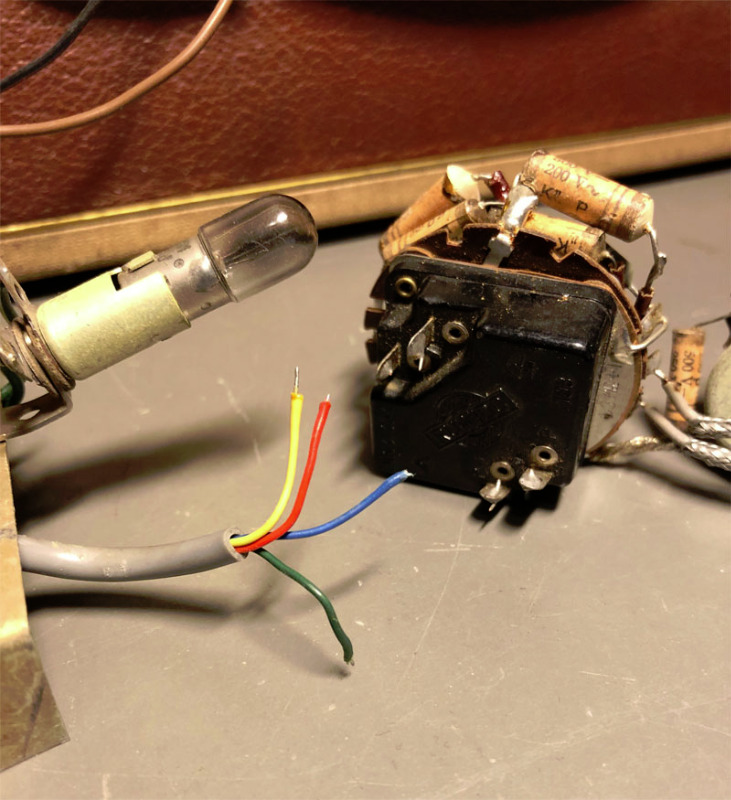

Vier gekleurde kabeltjes moeten weer aan de aan/uitschakelaar gesoldeerd worden (zie bijlage), maar ik kan niet goed bepalen hoe het gezeten heeft.
Ik heb een schema, maar daar word ik niet veel wijzer van.
Kan iemand mij misschien dmv een foto laten zien hoe ik de kabels aan moet sluiten?

Alvast hartelijk dank.

Harm
