Verslag afgeronde revisie AG9014.

Hoi Bert,

Knap stukje werk en ik ben benieuwd of je nu nog verschillen hoort tussen al je OTL versterkers. :thumbsup:

En Henk alvast bedankt voor het plaatsen van de schema's. :thumbsup:

Groet Frank

Bert,

Mooi resultaat, nu nog oplossen waar je naar gaat luisteren en met welk apparaat.

De NL service documentatie van de AG9014 zal ik morgen in de schematheek plaatsen.

Henk

Bij de revisie van deze versterker had ik er voor gekozen dat in stappen te doen en ben als eerste de volgende problemen tegengekomen met de daaronder genoemde oplossingen.

1. in het rechter kanaal hoorde je een lichte 50 Hz bromtoon.
2. het linker kanaal had een constant kisperen kraken op de achtergrond.
3. Op de Pick-up stand hoor je op het linker kanaal het ruizen der golven flink.
4. tijden het volume regelen onweert het licht in de speakers

Oplossingen.

Probleem 1 was de drievoudige beker elco in de voeding van het rechter kanaal.
Probleem 2 lag aan een weerstand op buis 3 van het versterker deel
Probleem 3 zal een van de keramische c's in de phono trap zijn geweest welke ik heb vervangen.
Probleem 4 is opgelost door een andere potmeter te plaatsen.

Na deze handelingen was ik zeer tevreden betreffende het resultaat met een kanttekening dat de balance regelaar om de kanalen gelijk te krijgen naar links moest worden bijgesteld.
Na een dag of wat deed probleem 2 zich in mindere mate ook voor op het rechter kanaal en heb ik dat op dezelfde wijze aangepakt en opgelost met extra voordeel dat de balance regelaar weer naar de middenstand kon .

Ondanks dat de versterker erg goed presteerde besloot ik toch te kijken of er nog meer uit te halen is.

Vervolgens heb ik voor de keramische C's (de bekende buisjes) in de voorversterking styroflex exemplaren geplaatst en zo ook de ontkoppel elko's van 2 keer 8uF vervangen.
De Phono trappen had ik ook nog een facelift met de styroflex c's gegeven.

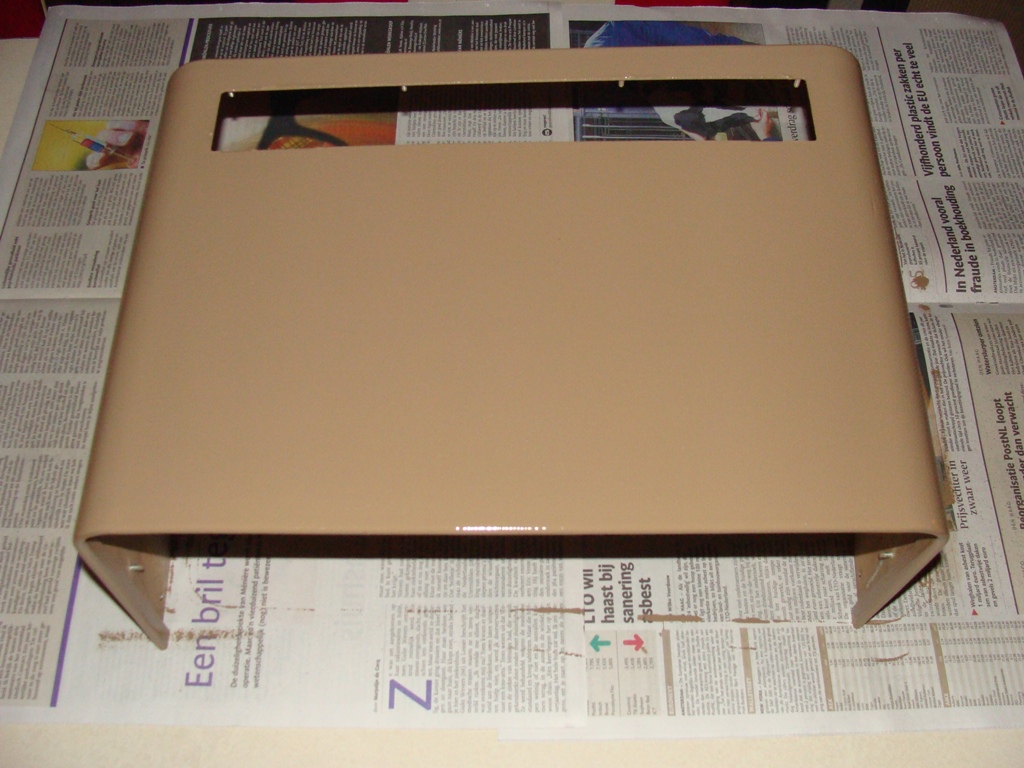

Tussendoor heb ik ook nog de metalen kap opnieuw gelakt.

Sceptici zullen zeggen je gaat wel erg ver maar het resultaat mag er dan ook
zijn.

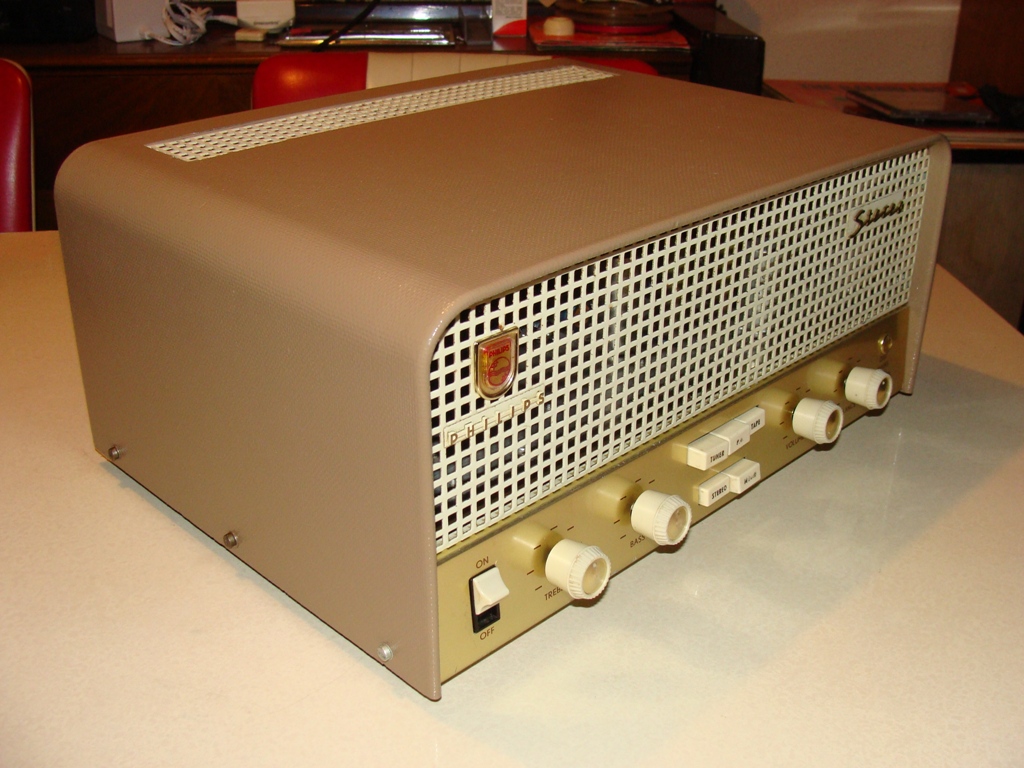

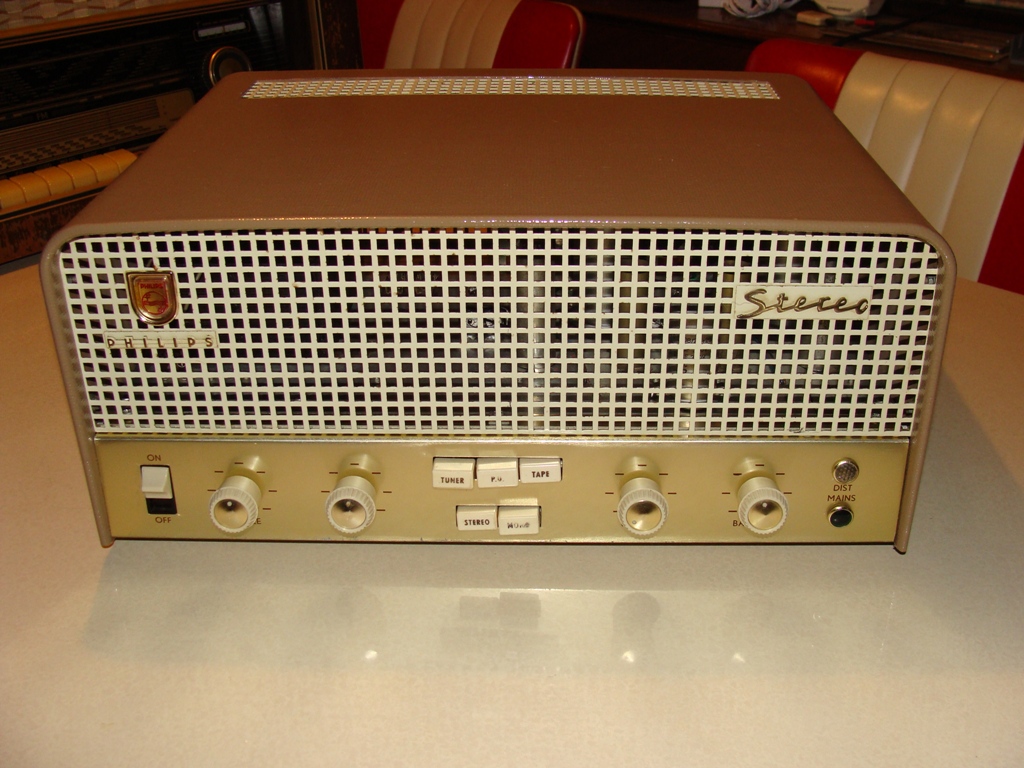

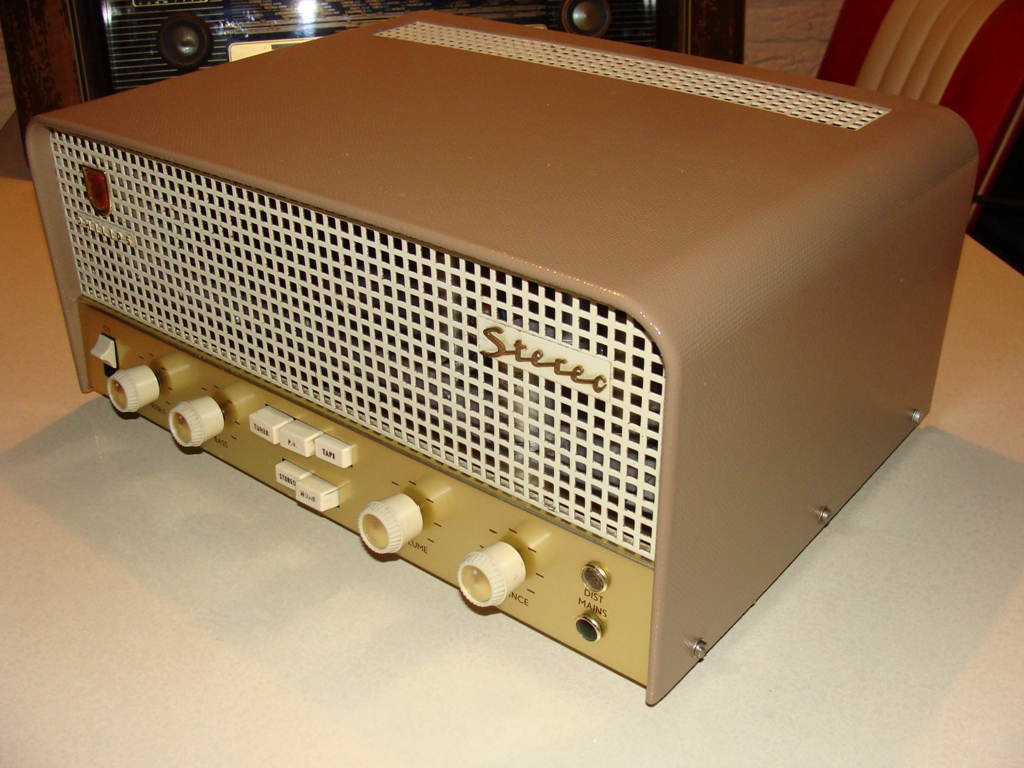

Al met al een revisie waar ik met plezier aan heb gewerkt en met nog meer plezier naar luister








Bert.
