Luidspreker vraag Philips AG9004/9007 set

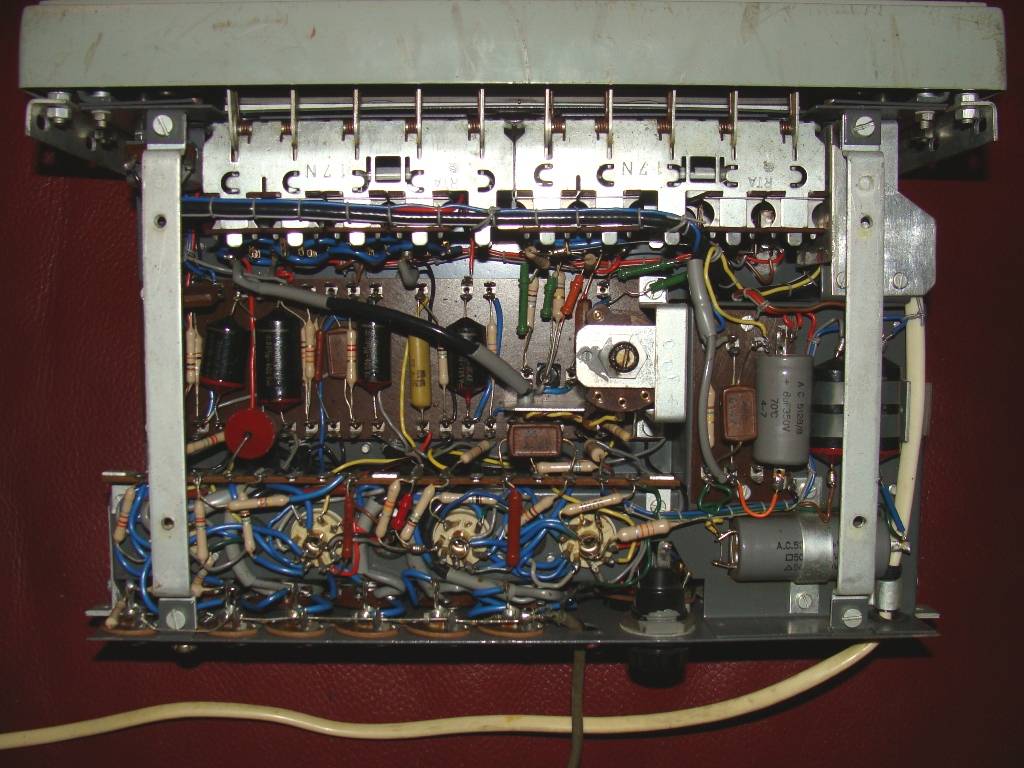

Hieronder de beloofde foto's van de twee AG9004 voor versterkers.

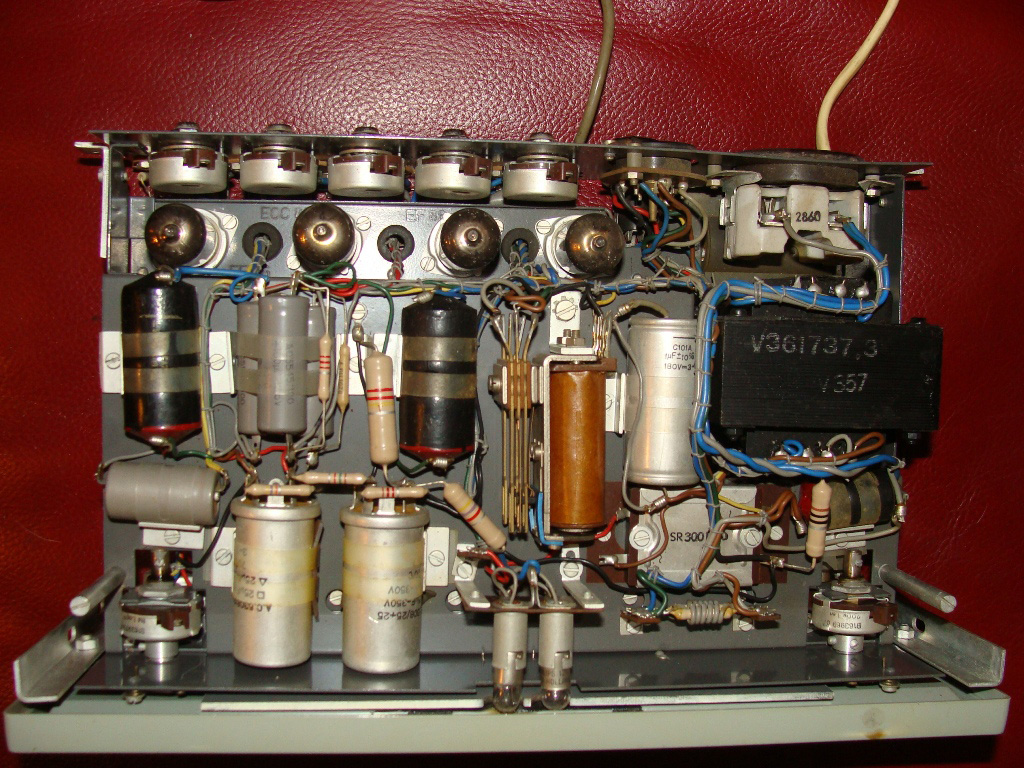

Exemplaar 1.

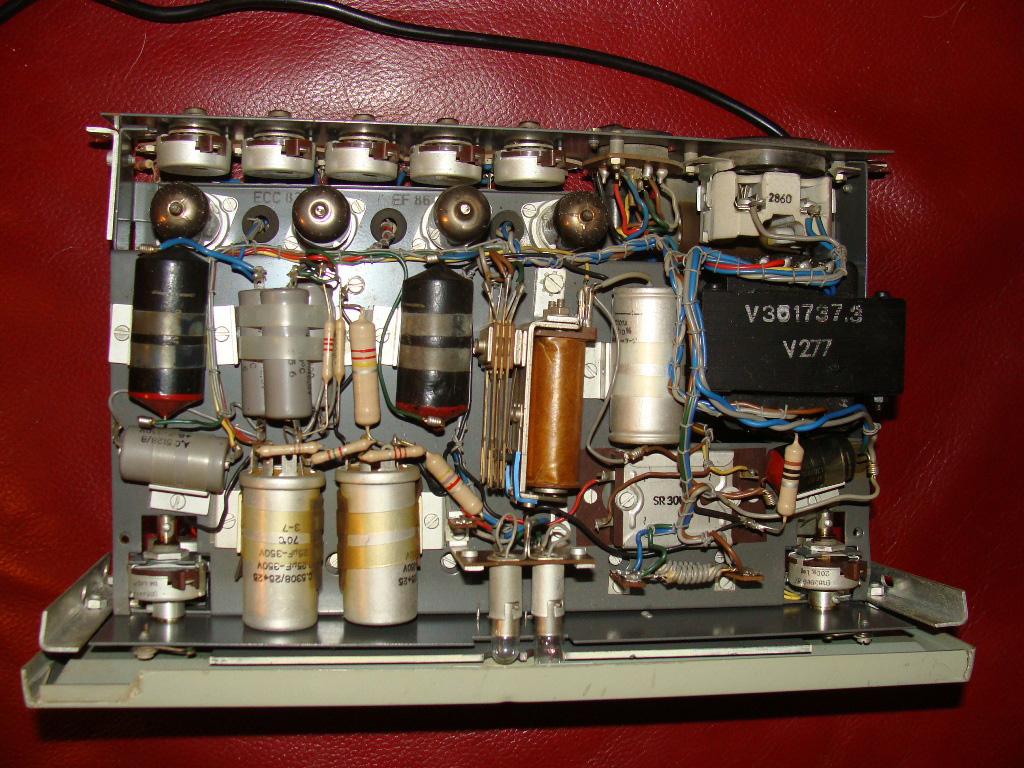

Exemplaar 2.




Verder wil ik een ieder tot zover hartelijk bedanken voor de tips en info via dit forum en de mail.

Bert.

Hoi Bert.


Ik kan niet ontkennen dat ik het hier in het verleden veel over gehad heb.
Dus ik maak het nu niet te lang. Ook te zien in de link die je geeft.
Jij, Max en anderen hebben de consumenten versie uit de jaren vijftig die
in serieproductie vervaardigd is. Ongetwijfeld zullen door verschillende
partijen in de fabricage kleine verschillen geweest zijn in de bouw.
Robin en ik hebben een versie met de aanduiding AG9007-I uit begin jaren
zestig. De serie productie voor de consument was al enkele jaren gestopt.
Er is ergens in 1963 een zeer kleine serie vervaardigd in opdracht van Philips
zelf voor de luisterstudio's van Phonogram. Deze exemplaren hebben ook
een ingangstrafo (gehad). Bij Robin zit die er nog op en bij mijn exemplaar
is hij in het verleden verwijderd. Kenmerkend bij onze exemplaren is dat er
geen kenmerken op zitten, want dat was niet nodig. Ook zijn er aanpassingen
in de techniek, zeg maar moderniseringen. Zo zijn de bruggetjes totaal anders.
In het verleden heb ik wel eens foto's geplaatst van beide exemplaren naast
elkaar ter vergelijking. Je zou de AG9007-I qua bouw iets professioneler kunnen
noemen. Zo zijn de aansluitingen totaal anders (geborgd) en hebben de AG9007-I
geen aan-uit schakelaar. Ik schat dat er van deze serie maximaal 20 gemaakt zijn,
want hoeveel zijn er voor de luisterstudio's nodig geweest.
Ze waren alleen bedoeld voor de studio's en niet voor de verkoop.
In de jaren vijftig zullen er van het consumentenmodel honderden gemaakt zijn,
wellicht meer dan of een aantal duizend.
Beide types werken voor een hifi installatie uiteraard gelijk en zijn kwalitatief gelijk.
Van de AG9007 bestaat geen compleet schema plan meer, op enkele tekeningen na.
Het originele schema plan is bij Philips kennelijk gebruikt voor de AG9000-I (met
plak en knipwerk) en is daardoor wel compleet. Uiteraard is de gebruiksaanwijzing
toegespitst op de AG9007 uit de jaren vijftig.
Foto's van de AG9007-I zie je bijvoorbeeld ook in de bijdrage van Robin op het forum.
En in het verre verleden toen ik die van mij ontving.
www.buizenradioclub.nl/vanilla/comments.php?DiscussionID=827


Groet
René

Ter info hier even de hoek bij een ander exemplaar uit de jaren vijftig.
Niet van die van mij of die van Robin, want die zijn van de latere serie

Deze opmerking snap ik eigenlijk niet.
Maar als hiermee bedoeld wordt dat bij dit exemplaar de bodemplaat anders opengaat in verband met de bekabeling komt dat omdat een van de bevestiging beugels van de bekabeling bij dit exemplaar niet aanwezig is.

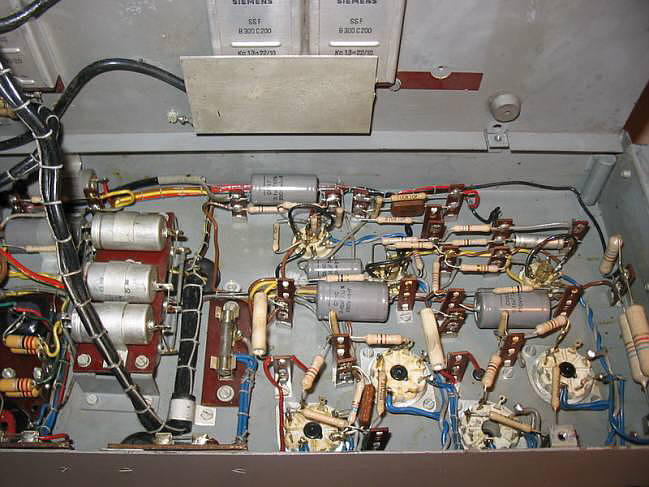

Onderstaande foto heb ik uit het volgende bericht geleend zodat je kunt zien hoe de bekabeling van dit exemplaar net als bij mijn exemplaar hoort te lopen.

www.buizenradioclub.nl/forum/7-hifi-appa...07.html?limitstart=0




Bert.

Hoi René,

Een degelijke versterker die AG9007.
Spelen vrijwel altijd.

Een revisie zal hem nog hoger optillen.

Groet Frank

Hoi Bert.

Ter info hier even de hoek bij een ander exemplaar uit de jaren vijftig.
Niet van die van mij of die van Robin, want die zijn van de latere serie.





:thumbsup:

Even een aantal zaken op een rijtje.

Ik snap dat er ruimte beperkingen zijn en er dan naast andere spullen geen twee meubels geplaatst kunnen worden mijn bijdrage was meer als grapje bedoeld de menhirs zullen ongetwijfeld grandioos klinken de speaker set die je waarschijnlijk kunt overnemen zou ik ook voor gaan om de set compleet te maken zelf ga ik het voorlopig met de twee zelfbouw akoestische boxen nummer 4 met elk een 9710AM doen.


Dat er in het verleden aan gesleuteld is lijkt er inderdaad op gezien de drie gaten verder kan ik er aan de binnenkant niets van terug vinden en lijkt alles nog origineel en op zijn plaats te zitten.
Voor de AG9004 die overschiet heb ik al een bestemming mede daardoor viel de set voor mij voordelig uit.
De AG9004/9007 welke hier blijven is door Martin destijds in spelende goedwerkende staat gekocht en van hem begreep ik dat hij hem zelf niet in gebruik heeft gehad dus wat dat betreft gaat dat goed komen.
Voor dat ik het in gebruik ga nemen ga of laat ik het geheel eerst reviseren.
Zodra ik tijd heb ga ik ook even onder de motorkap van de voorversterkers kijken en zal daar dan wat afbeeldingen van plaatsen.



Helaas woon ik niet in een grote concertzaal.
In de woonkamer hebben twee meubels de F7X60A en FX995A een ereplaats.
De zolder kamer herbergt drie meubels een enkele tafel radio en de AG9015 set.
Zodra mijn jongste zoon de deur uit gaat kan hij de moderne set die beneden staat ook niet het minste meenemen en gaat deze of de 9015 set de taak beneden vervullen.
Hierbij heeft de 9015 set mijn voorkeur omdat deze stereo is.

Bert.
