Het begint me duidelijk te worden denk ik. Het zal dan ook verschillen op welke plek je meet hoeveel verschil er in de meting zit tussen een oude of moderne meter als ik het goed begrijp. Belasting van de meter heeft niet overal dezelfde invloed.

Een moderne electronische meter heeft meestal een ingangsweerstand van 10 MOhm, de belasting die zo’n meter vormt beinvloedt de schakeling niet merkbaar.
Maar reken maar eens uit wat voor een belasting een oude meter geeft.
Een 2000 Ohm/Volt meter heeft op het 250 V. bereik een ingangsweerstand van 250 x 2 kOhm = 500 kOhm. Dat geeft dus een behoorlijke misaanwijzing aan achter een anodeweerstand van 220 kOhm. De latere 20 kOhm/Volt meters hebben dan op 250 V.  5 MOhm ingangsweerstand, Die belasting is meestal toelaatbaar.

Maar staar je niet blind op de waardes die in het schema staan, zoals gezegd is een afwijking van 10 % toelaatbaar. Pas als de afwijking veel groter is, moet je gaan fotzoeken.

Groeten,
Peter


Hallo Peter.
Dat de anode en schermroosterweerstanden daar verlopen is me bekend. Anodeweerstanden zijn al vervangen. 1 schermroosterweerstand is iets opgelopen. Het is voor mij lastig inschatten wat het effect van een hogere of lagere spanning op zo'n plek is dus hou ik me aan het schema vast. Ik zou even moeten kijken of ik kan vinden wat de weerstand van mijn meter is, wel een moderne idd. Scheelt dat erg veel in wat je meet? Avc en squelch werkt inmiddels weer. Dank voor de uitleg.
Gr. Steef.

De gemeten spanningen mogen gerust 10 % afwijken.
Hou wel rekening met het stroomverbruik van de meter. Als de spanningen gemeten zijn met een volmeter van bijvoorbeeld 1 kOhm/volt, en je meet na een anodeweerstand, dan meet je mer zo’n meter een duidelijk lagere spanning dan die er werkelijk is. Als je dan met een moderne meter met een hoge ingangsweerstand gaat meten, lijkt de gemeten spanning te hoog te zijn.
Er staat ook altijd bij die oude schema’s met wat voor soort meter er is gemeten en wat de gevoeligheid van die meter is.

Wat jij meet, 85 i.p.v. 80 V. is niet rampzalig.

Het loskoppelen van de A.V.R. werd in het begin bijna altjd gedaan, een goede werking van de A.V.R. hangt nauw samen met de juiste spanningsafgeifte van het element en bij bepaalde naalden (Tonar) gaf een element te weinig spanning af. Dan kun je de A.V.R. beter loskoppelen.

Bij deze versterkers zijn regelmatig de anode- en schermrooster weerstanden van de fasedraaier verlopen. Alles zit daar dicht bij elkaar en het wordt daar vrij warm.

Groeten,
Peter


Hallo allemaal,

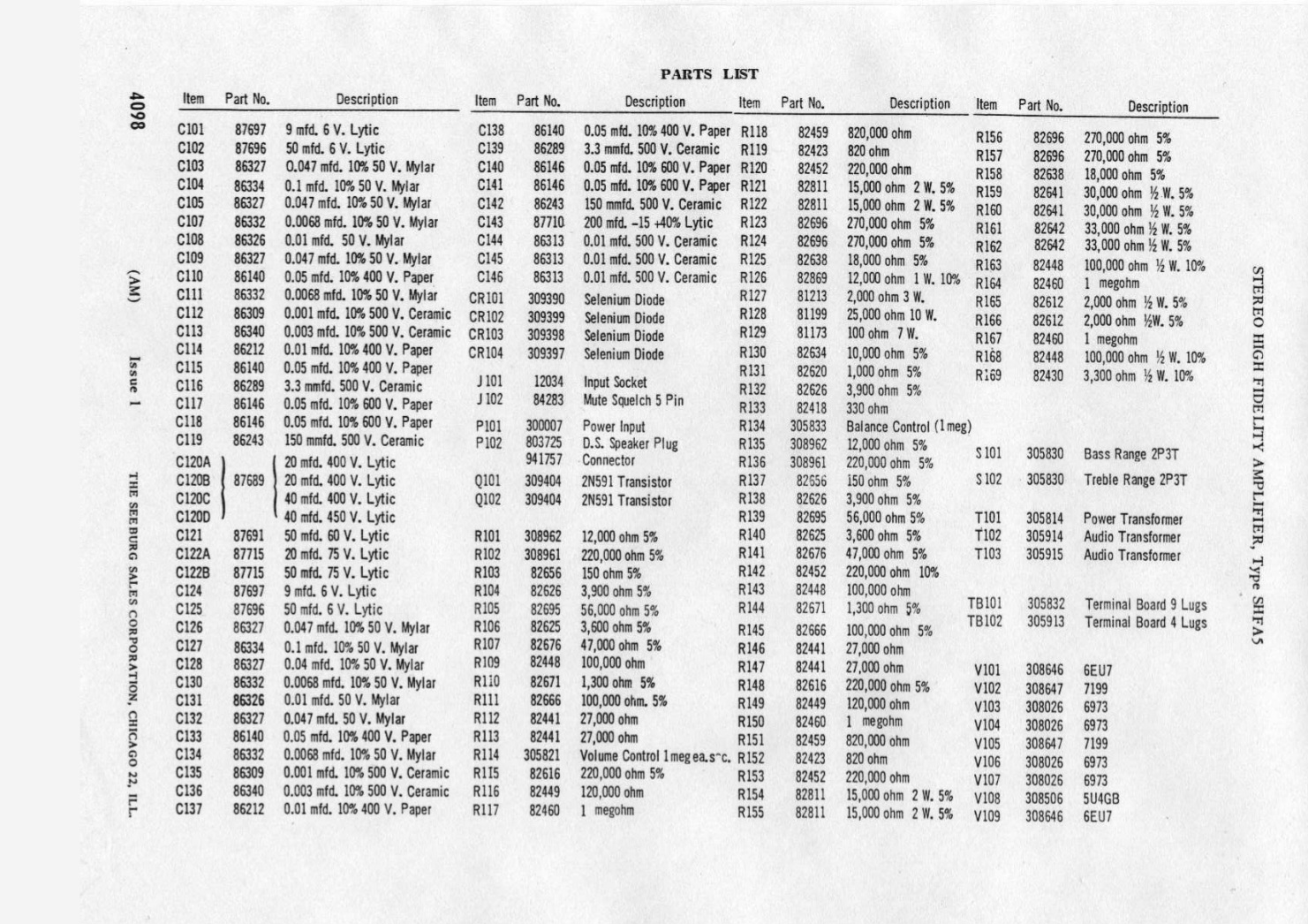

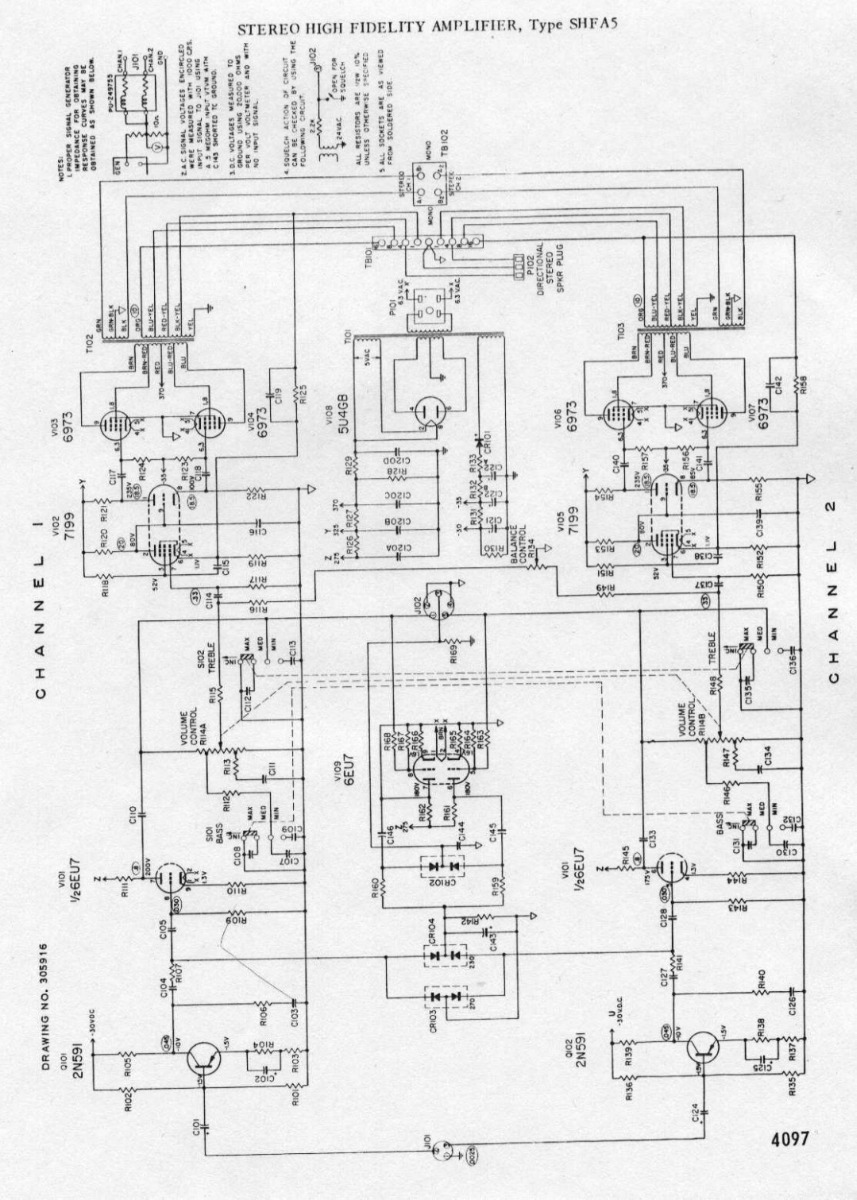

kan iemand mij vertellen hoe ver de gemeten spanningen mogen afwijken rondom de 7199 buisjes van een shfa5 versterker? Ik meet op pen 2 op de ene buis precies 80volt zoals in  het schema vermeld. Op de ander tegen de 85volt. Er is in het verleden al door iemand in de versterker geknoeid en ik ben bezig de boel te herstellen. De 25kohm weerstand in het voedingsdeel ontbrak en het avc was er uit geknipt. Ook de aansluiting van de voeding naar de eerste 6eu7 buis was verdwenen. Spanningen vanuit de voeding waren ook veel hoger dan in het schema. Verder is er bij R133 een weerstand parallel overheen gezet. Ik vermoed om R152 te compenseren, deze is een stuk opgelopen. Moet ik nog herstellen. De negatieve spanningen daar meten ongeveer 2volt te hoog. -37 en -33volt.
Gr. Steef
