ingangen AG9004-vragen

Hoi René,

een tip die ik al eens eerder gegeven heb: als je een kopie van de manual wil probeer eens het PCA. Kost niet zo gek veel en je kunt het per email aanvragen: pca@philips.com. Heb je toch iets tot je een originele manual vind.

Pim.

Hallo Huub

wat is een entzerrerverstarker ?
mijn duits is niet goed
dat is eigenlijk de vraag van René R.
MVG René Daemen

Wat ik er van begrijp is
21 met voorversterker MD in deze versterker
20 is een voor kristal element
19 is bandrecorder
22 is voor gebruik met een losse bvb dual voorversteker MD
Maar het is ook een kristal ingang
17 is voor een stuur versterker gebruik.Stuurkanaal
Alle ingangen zijn ook nog regel baar met instel potmeter,
Dus je komt er goed mee uit de weg. Huub

Hoi

Toch een vraag betreffende een ingang van de voorversterker AG9004.

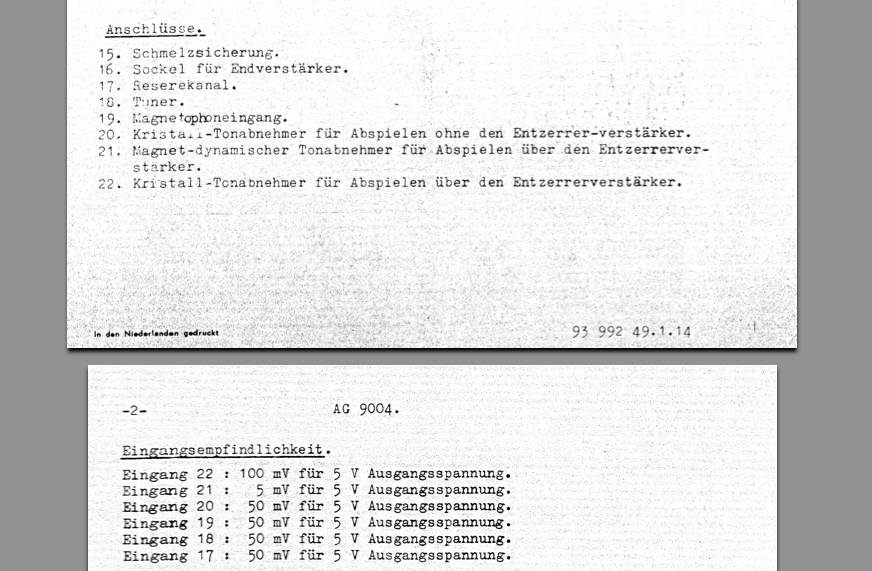

Helaas heb ik documentatie ook alleen maar in het Duits.
Een gebruiksaanwijzing bezit ik niet.

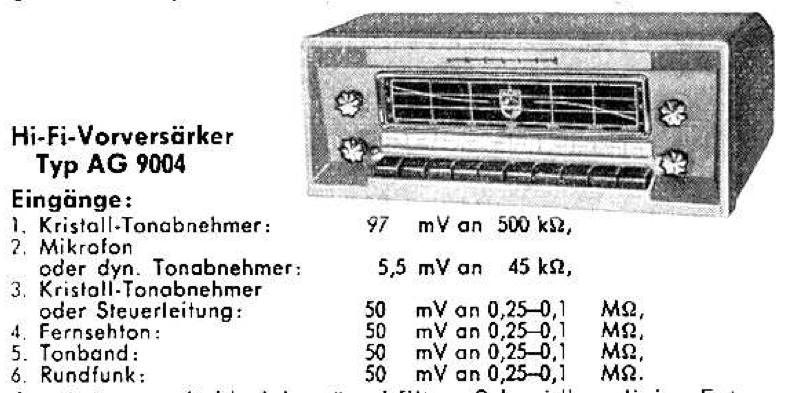

Geheel rechts zit een aansluiting voor een kristalopnemer met 97mV (!) of zoals
in de schema's zelfs staat 100mV.
Daarnaast zit de aansluiting voor MD element. Het schema geeft aan dat BEIDE
ingangen via de voor-voorversterker loopt.
Waarvoor dient de aansluiting van 97MV (deze waarde staat ook op mijn toestel)?

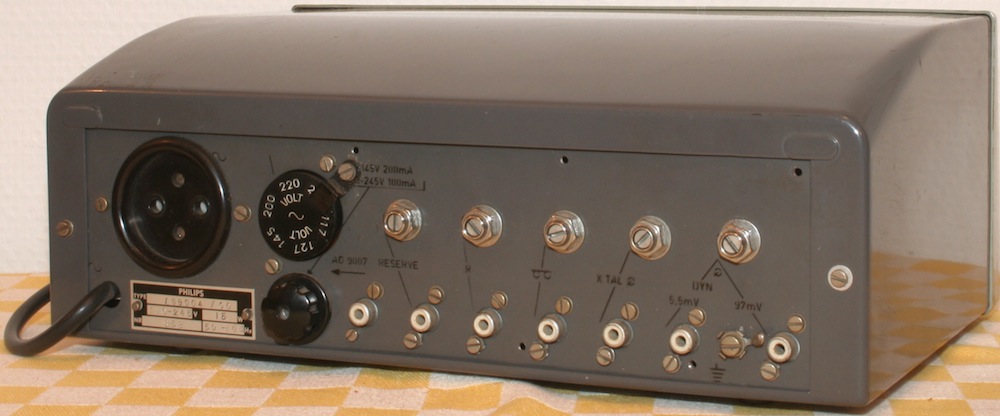

Voorts zien we rechts van de voedingsingang twee aansluitingen waar bij de tweede
staat vermeld als reserve-ingang (17), maar bij de eerste niets vermeld is in de schema's.
Deze heeft ook geen stelschroef boven zich voor aanpassing.
Ik vraag me ook hier af waar die voor dient. In de schema's wordt hij niet vermeld.

Aan de voorzijde zitten twee knoppen op mijn apparaat AES en X-tal genoemd.
De éérste met voor-voorversterker voor OF Kristal (100mV) OF MD (5,5mV),

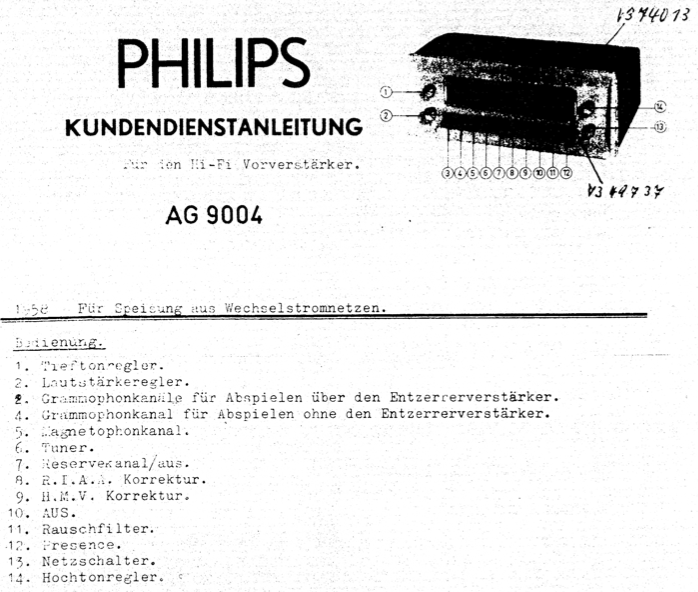

de tweede zonder (50mV) vv-versterker. Knoppen 3 en 4 op de schema afbeelding.

Moeten voor het MD element knop 3 (de eerste, meest links) en knop 8 (33/45=RIAA correctie) ingeschakeld zijn?
En voor het kristalelement knop 4 (de tweede van Links) en knop 9 (78=HMV correctie)?
Staan 8 en 9 niet ingedrukt, is de correctie dan ook uit?
Met HMV zal eigenlijk de rechte ingang genoemd worden? Of was er nog een andere correctie?
Als je op UIT drukt, gaan de beide correctieknoppen omhoog (geen correctie = recht/straight).





Groet
René (R)

Als iemand de gebruiksaanwijzing heeft, houd ik me zeer aanbevolen.

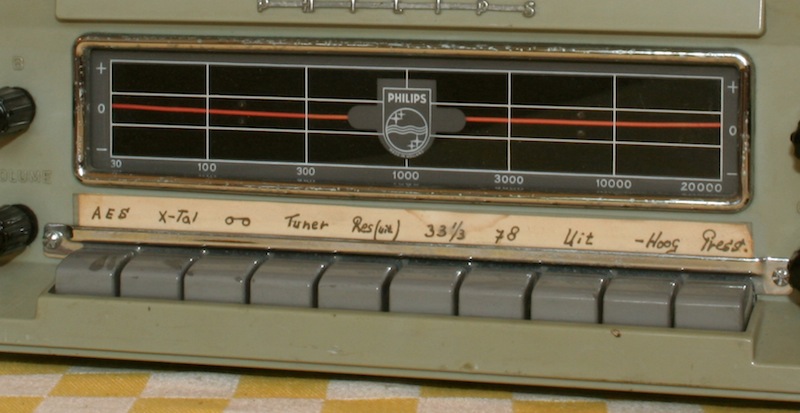

Tot slot nog even het oorspronkelijke papieren strookje welke boven de knoppen hoort
te zitten.
