Spaanse AG9006... (NG4000)

René,

Kun je een link geven naar het forum waar je deze afbeeldingen gevonden hebt? Misschien staat er nog meer informatie.

Dank voor de reacties.

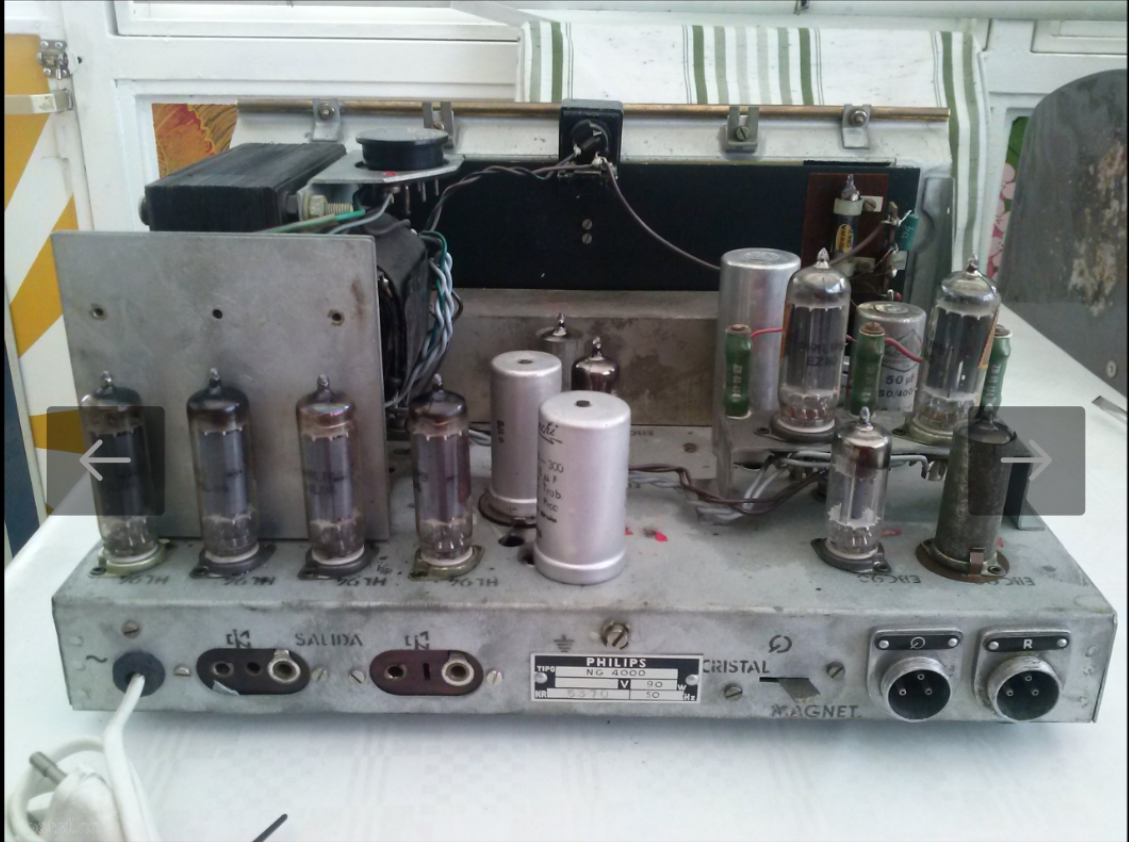

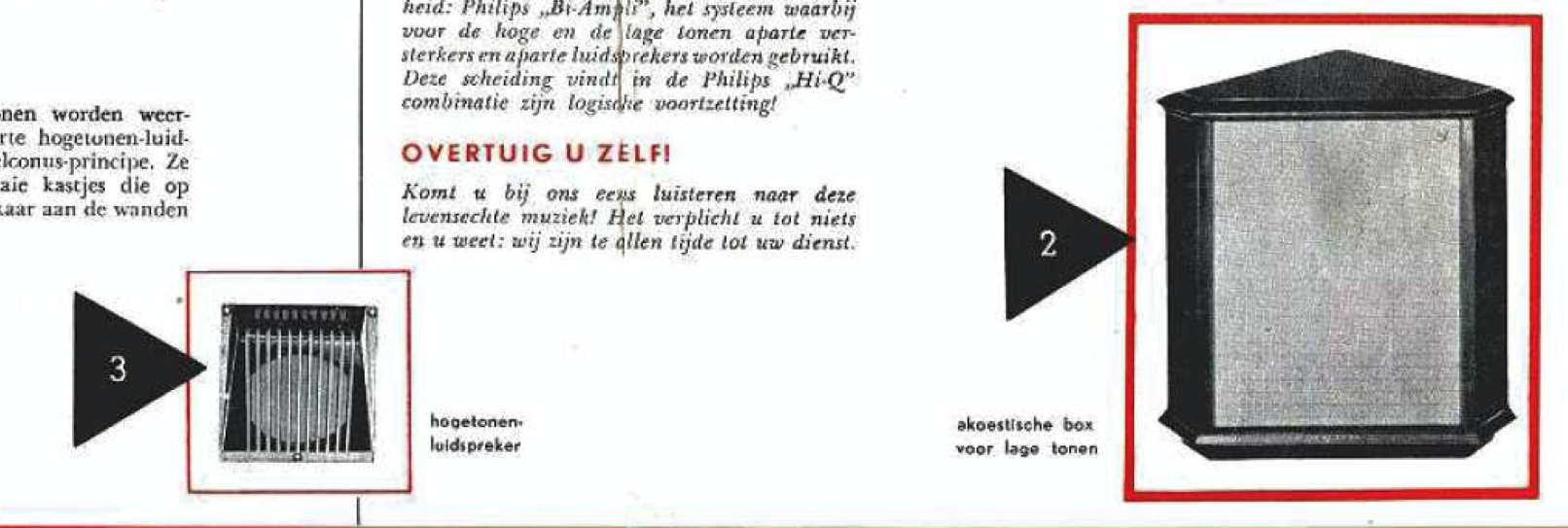

Hij zou dus bi-ampli zijn en 800ohm.

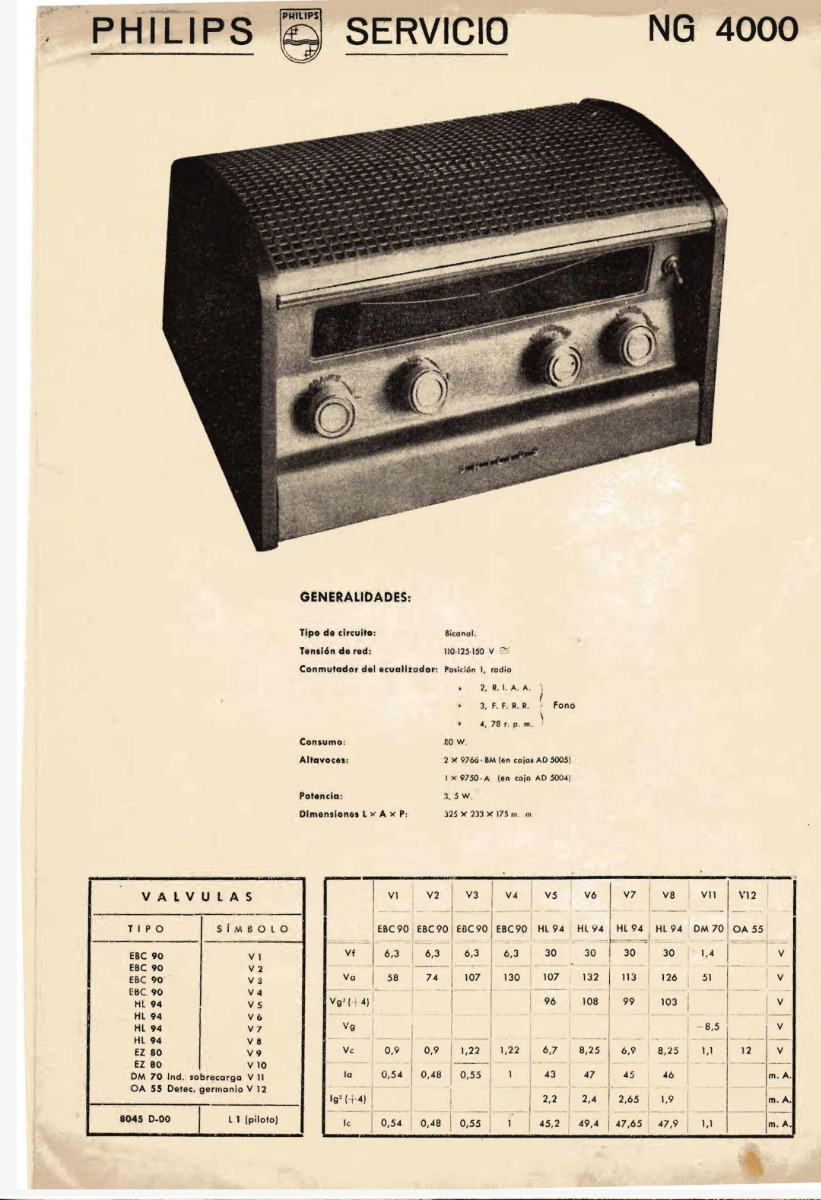

Vreemd dan dat wel de AD5004 en 5005 worden genoemd (niet OTL).

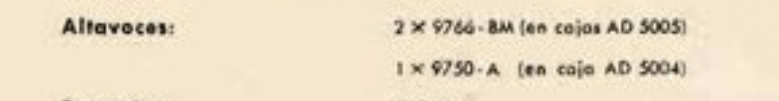

Inderdaad staan er de A van 800ohm bij en de BM van 400 ohm, in serie 800ohm.

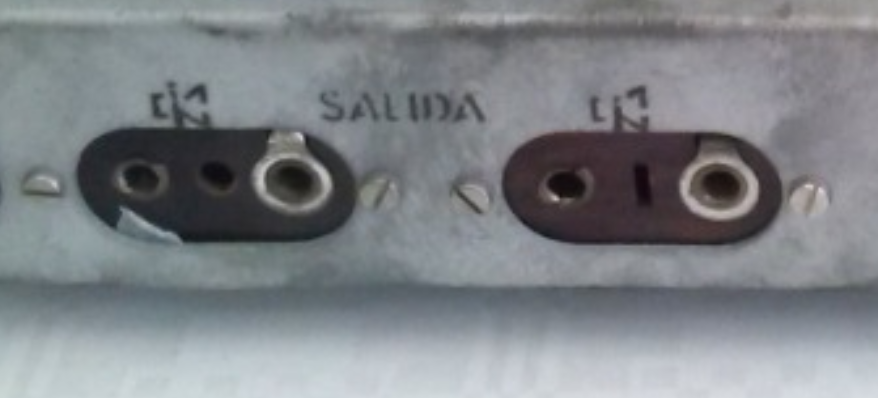

De beide verschillende luidsprekeraansluitingen zijn niet volgens de Nederlandse
Philips norm voor OTL speakers. Net zoals bij bijvoorbeeld de B6X62A HiQ met
de bekende stekkers met middenpen, de 1 recht, de ander rond. .

Dit is wel een OTL (Output Transformer Less) voor hoogohmige luidsprekers.
edit: ik zie dat Jan 3 seconden eerder was

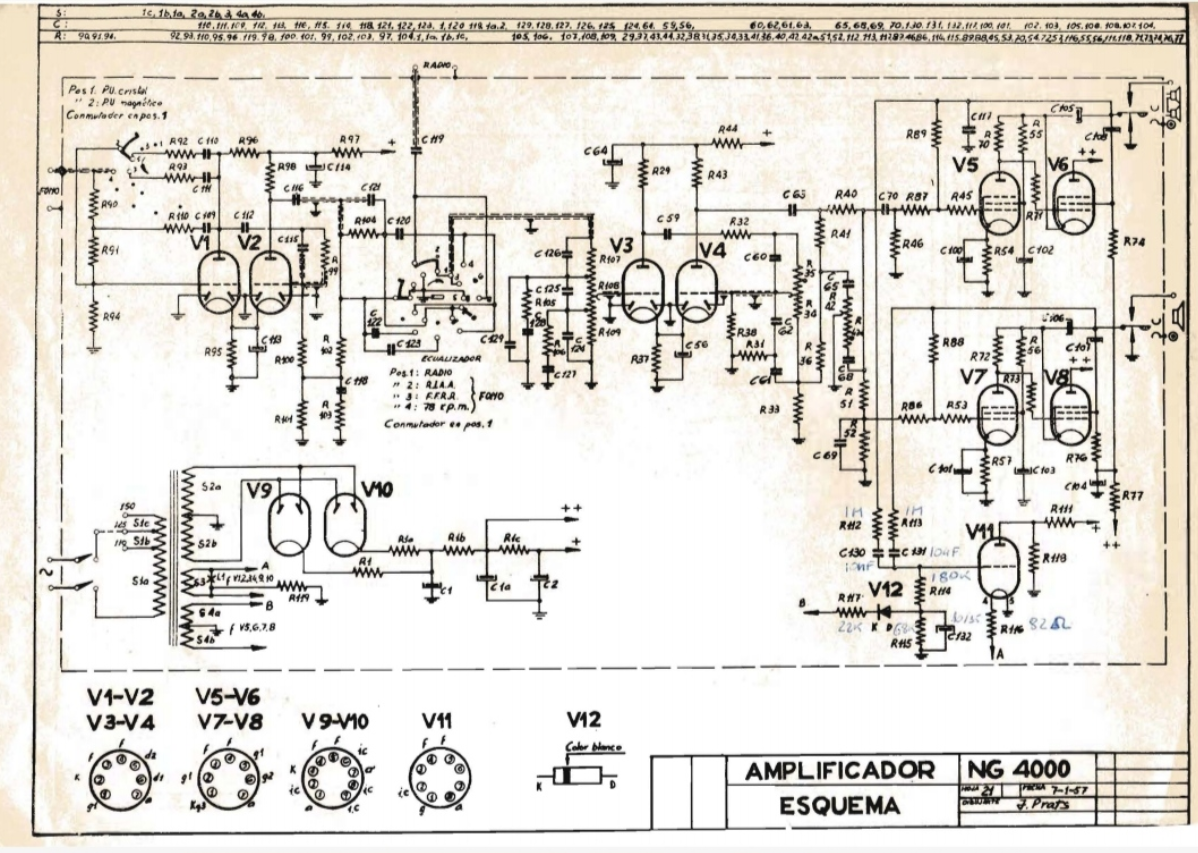

Wanneer ik het schema bekijk dan zie ik grote overeenkomst met de AG9009. Dus wel een OTL met gescheiden kanalen voor hoge en lage tonen. Maar met totaal andere buizenbezetting en fors lager uitgangsvermogen. De buizenkeus is op zijn minst vreemd te noemen. Volgens de folder geschikt voor gelijk en wisselstroomnetten, maar in het schema is een voedingstrafo te zien; dus alleen geschikt voor wisselstroom. Kortom een vreemde eend in de bijt.

Groet, Jan

Op een ander forum kwam ik dit stukje Philips geschiedenis tegen.
Geen OTL dus, bekend ontwerp.
Lang geleden heb ik wel eens een plaatje geplaatst van dit design maar met vier koppen
en werd toen als fotoshop beoordeeld.
