AG9007 is binnen + revisie

Hallo Bert

Ik heb het vanmiddag als volgt opgelost.





Ik kwam eerst 2 elko's te kort om de "batterij" aan te pakken.
Daarna viel me in dat in een bakje op zolder nog nieuwe elko's had liggen.
Dat waren er 2 , dus toen had ik er genoeg.

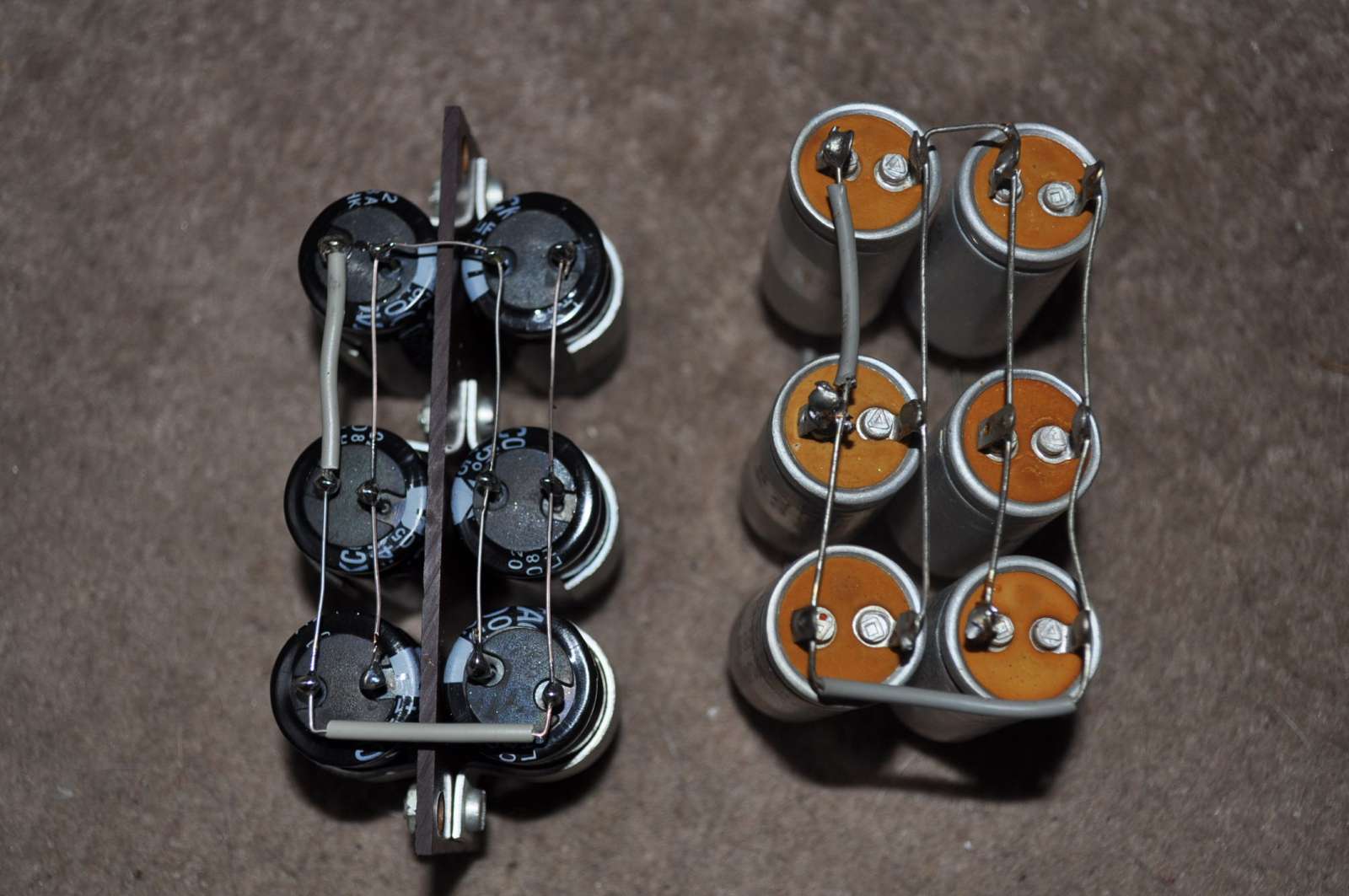

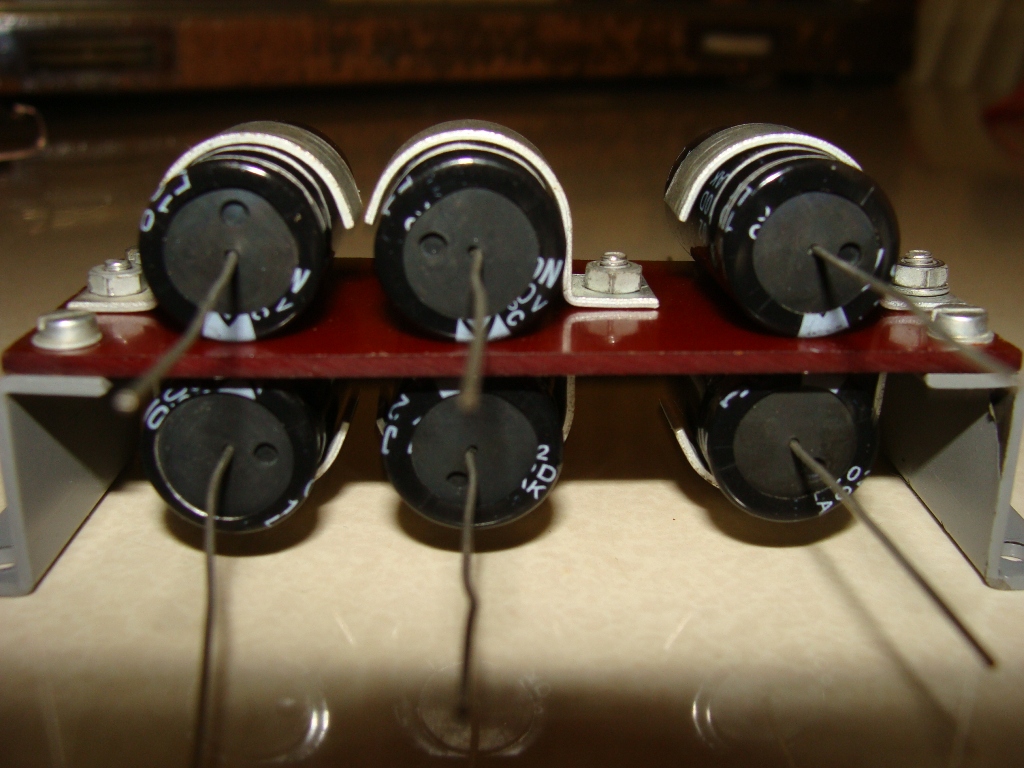

Ik heb (eigenlijk net zoals jou) 6x 100uF gebruikt met de - aansluitingen tegen elkaar.
Ik heb het zelfs zo gedaan dat het er ongeveer het zelfde uit ziet als het orgineel.
De versterker is op 3 elko's van 10uF na gereed.

Het vervangen van de "batterij" elko's gaf bij mijn versterking het effect dat de ruis en brom met de helft afgenomen is.

De brom bedraagt nu 50mv (ipv 100mv voorheen)
En de ruis bedraagt nu 10mv (ipv 20mV voorheen)

Dit is gemeten met belaste uitgang en open ingang.

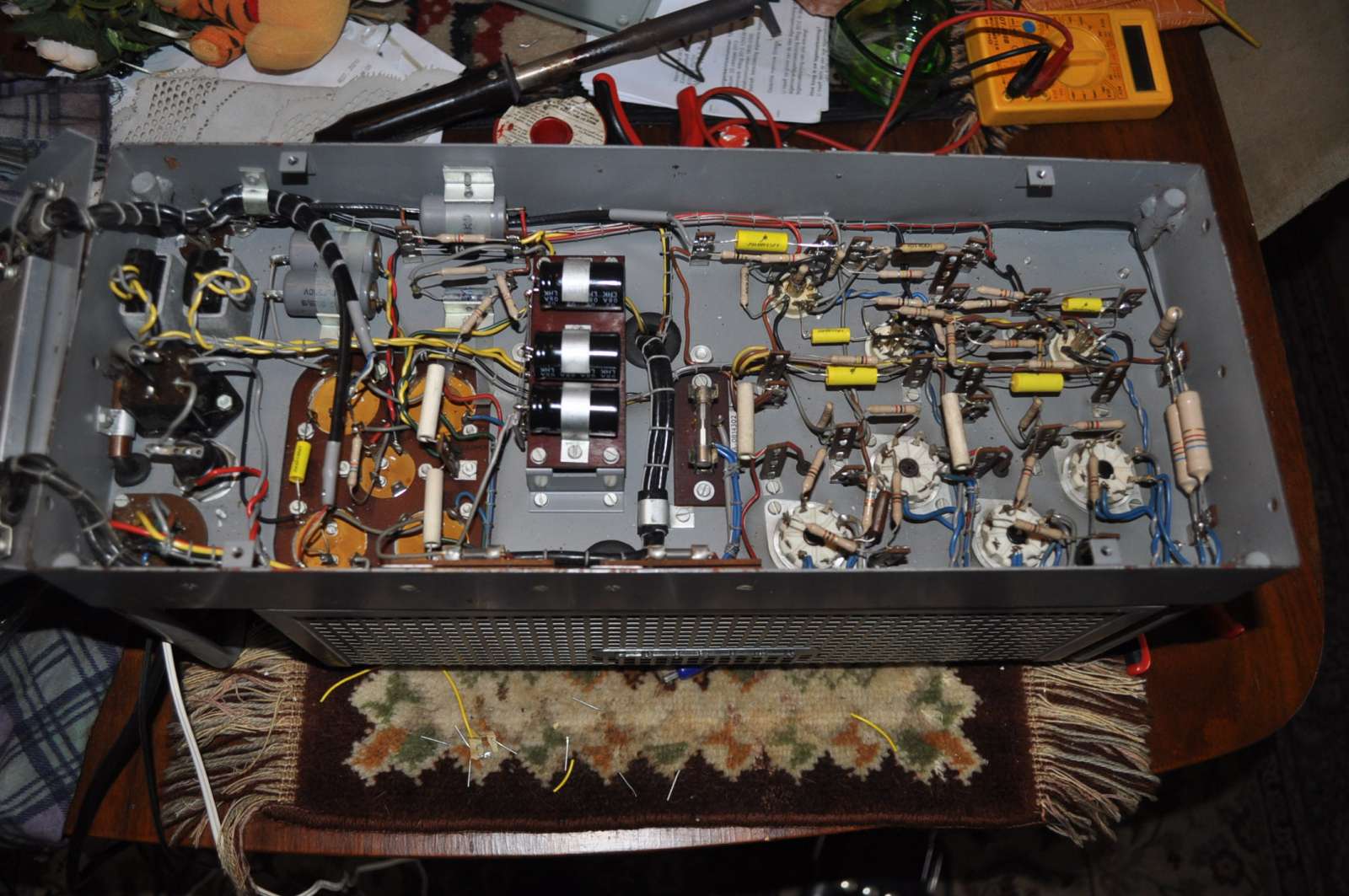

De versterker zoet er nu zo uit:





De 3 elko's zijn komende week aan de beurt (want die heb ik echt niet meer liggen).
En dan is in principe het werk wat betreft condensatoren en weerstanden klaar.
Dan rest alleen nog een keer een nieuw setje buizen.


De AG9004 is trouwens ook binnen , ik zal er straks en anders morgen een paar foto's van maken.
Misschien dat hij sommige van jullie bekend voor komt want hij is op zijn minst gedeeltelijk van mede forumleden geweest.
Later zal dan ook duidelijker worden wat ik bedoel.
Hier is meer werk aan dan aan de 9007 , maar dan puur wat uiterlijk betreft.
Hij is verder in orde op iets ruisen van de md ingang na.
Maar nu weet ik niet meer zeker , ik dacht dat hier over ook al het een en ander reeds besproken is.

Gr Bjorn

Bjorn.
Zelf heb ik de AG9007's in stappen gedaan.

www.buizenradioclub.nl/forum/hifi-audio-...07.html?limitstart=0

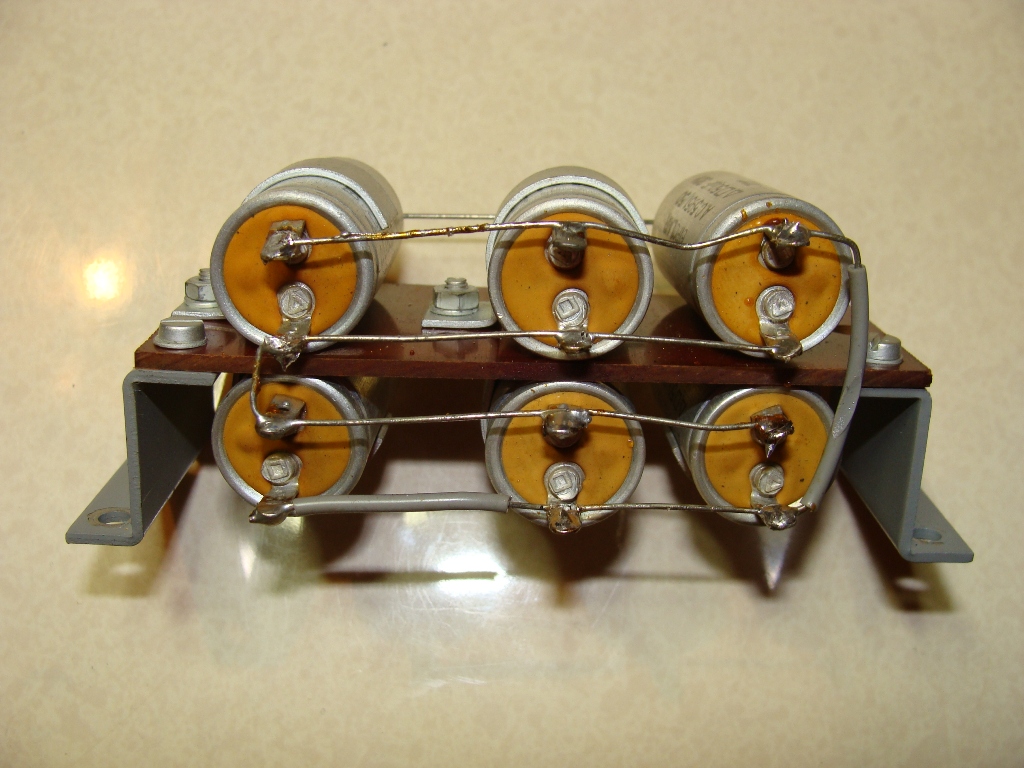

Als eerste heb ik de non polaire elco C14 welke 150uF zijn en geen 50uF zoals in het schema aangegeven vervangen.

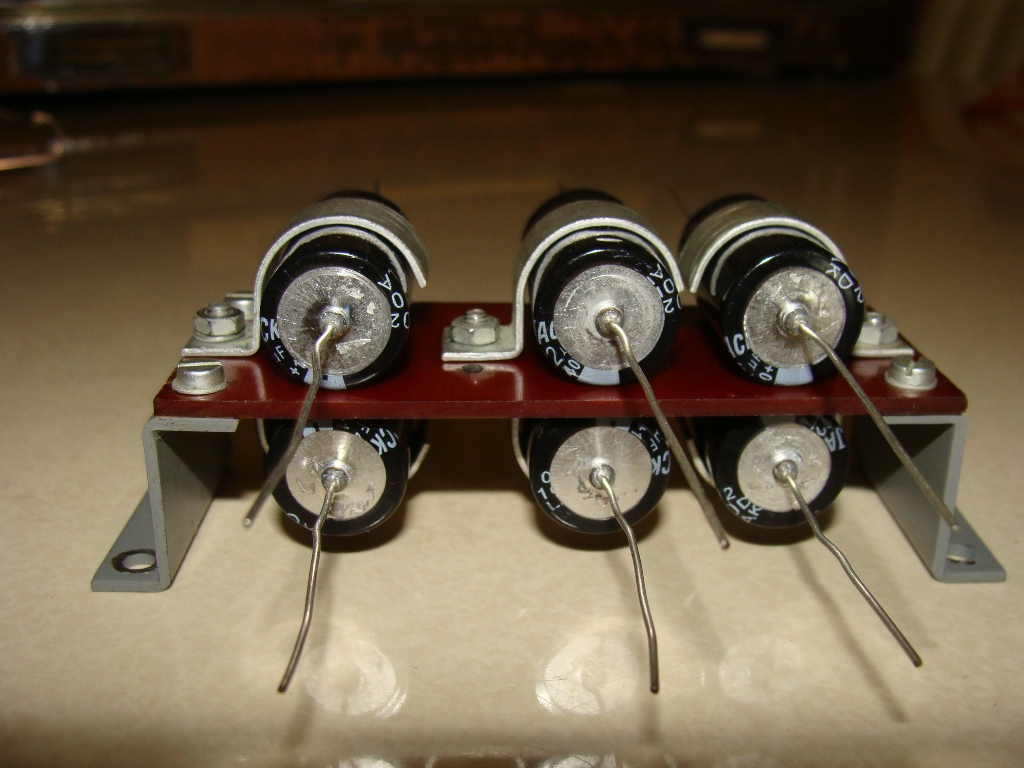

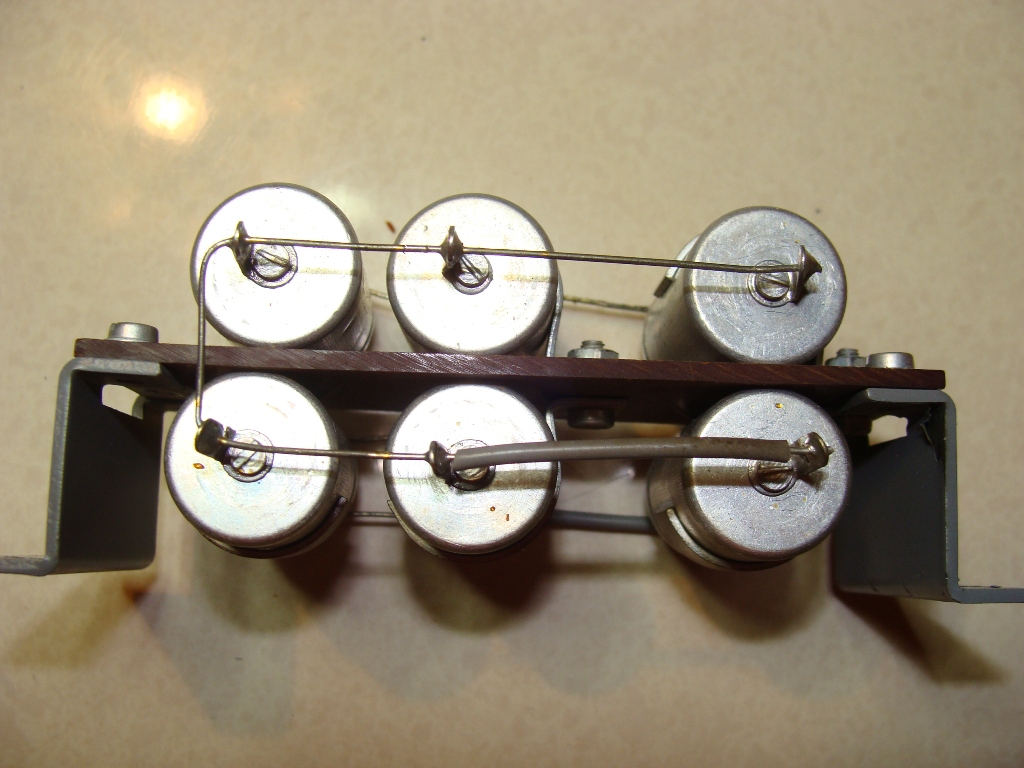

Deze hebben ze samengesteld door 2x 6 elco's van 50uFparallel te schakelen met de min aansluitingen aan elkaar.

In mijn twee exemplaren waar ze ver boven de waarde zaten heb ik ze vervangen door 2x 3 elco's van 100uF 350V met de min aansluiting aan elkaar waardoor de versterkers werkelijk hun tanden lieten zien.

Bert.

Hallo ,

Ik was nog vergeten te vermelden dat gister een 2e EL36 gesneuveld is.
Dit was mijn schuld , tijdens het monteren stootte ik per ongeluk tegen iets aan met de zijkant van de buis.
In eerste instantie viel me een defect niet op.
Tot de andere buizen begonnen te gloeien en deze niet.
Toen dacht ik , alweer een buis lek hoe is dat mogelijk.
Toen heb ik de buis er uit gehaald en bleek er een sterretje aan de zijkant te zitten.
Daarna is hij door de warmte ontwikkeling vermoedelijk gebarsten.
De El36 waarbij ik al eerder opmerkte dat die niet gloeide had ik nogmaals op de buizentester gezet.
Toen werd hij warm en tikte ik tegen de ballon.
Hierdoor knapte hij net onder de rand van de voet en kwam de ballon omhoog.
Ook deze was kennelijk al eerder lek.
Ik had nog 2 gebruikte EL36 buizen liggen , deze zitten nu in de versterker , en heb dus geen reserve meer.
Zodra het financieel mogelijk is worden de buizen vervangen door nieuwe.

De condensatoren zijn op de kleine elko's na vervangen.
De kleine elko's volgen komende week , die moet ik bestellen.

Wel heb ik de blokgolfgenerator en scoop er bij gehaald om eens te kijken wat de versterker doet.
Eerst heb ik hem getest op brom op de uitgang.
Dit met open ingang en door de luidsprekercombi (1100 ohm dc meting) belaste uitgang.
Ik zag daar een 50Hz brom van 100mV tt.
Ik zag dat deze brom gemoduleerd was met een hoge frequentie.
Ik neem aan dat dit de ruis is.
Dit heb ik gemeten onder dezelfde voorwaarden als de eerste meting.
De ruis is 20mV.

Is dit een beetje binnen zijn specificaties?
En zal het vervangen van de kleine elko's hier nog verbetering in geven?

Als laatste heb ik de blokgolfgenerator aangesloten.
Deze ingesteld op 1000Hz bij 5V uitgangsspanning zodat de versterker volledig uitgestuurd word.

Op de uitgang was daarna het bij nummer 3 genoemde plaatje te zien:





Dit duid volgens de gegevens op dat er een te veel aan hoge tonen is.
In hoeverre is dit normaal , in de praktijk bij het luisteren van muziek heb ik dit niet kunnen waarnemen.
Dus of het nodig is hier iets aan te doen betwijfel ik.

Graag wil ik hier over jullie mening.
Er zijn hier mensen die de versterker al vaker onder handen hebben genomen als mij , en wellicht meer kunnen vertellen over wat bij deze versterker normaal is en wat niet.

Foto's volgen trouwens pas zodra de elko's ook aangepakt zijn.

Gr Bjorn

Hallo,

De versterker is nu opgestart.
Misschien iets sneller dan anderen het doen maar het is goed gegaan.
De gelijkrichters en elko's worden niet warm.
De voedingstrafo word handwarm , teminste ik kan hem gewoon vastpakken en vast houden.
Ik heb de laptop er even op aangesloten om muziek te draaien zodat ik kan horen hoe hij klinkt.
Alleen het uitgangssignaal was te zwak , dus heb ik er een AG9005 (voorversterker) tussen geplaatst.
Nu gaat ie hard genoeg.
Wat een verschil met een 9006.
Veel minder schelle hoge tonen , en het laag is veel meer aanwezig.
Beide 9006 versterkers die ik heb en had vond ik aan de schelle kant , het laag mocht van mij bij beide 9006 versterkers meer aanwezig zijn.
Nou deze heeft er geen gebrek aan!
Misschien zelfs meer dan de luidsprekers aan kunnen , want harder dan normaal nivo kan ie niet want dan komt het geplop terug.
Maar dit zou heel goed kunnen zijn omdat de versterker overstuurd raakt of de versterker nog niet helemaal oke is.
De verhouding tussen laag en hoog is in ieder geval naar wens , alleen moest het harder kunnen.
Hier kom ik nog wel op terug als de versterker klaar is , en de 9004 hier is , want nu is het geen reële conclusie die ik trek.

Tot nu toe bevalt het me tot normaal volume wel , ik zou in ieder geval niet meer terug gaan naar een 9006 qua geluid.

De revisie zal moeten wachten tot morgen , voor vandaag is het goed geweest.

Ik ben zeer benieuwd hoe hij na revisie en icm de 9004 klinkt.

En hij is zoals ik wilde : Stil genoeg zonder signaal.
Met open ingang is alleen heel zachtjes het zelfde brommetje te horen als de voedingstrafo voort brengt.
Maar dan moet je echt met je oren voor de box gaan , op 1 of 2 meter afstand hoor je dat al niet meer.
En hij ruist slechts heeeeeeel zacht , vele malen minder als de 9006.

Tot nu toe trek ik de conclusie , en corrigeer me als het niet correct is , dat hij een heel ander "karakter" heeft dan een 9006.

Gr Bjorn

Hallo Bjorn,

Proficiat !
Binnen een week heb je zo'n beetje alles voor elkaar toppie
Ben benieuwd naar het verdere verloop en lees je verslagen dan graag.
Veel plezier en succes er mee.

groeten Martin

Hallo

Vanmiddag is de AG9007 binnengekomen die ik eerder deze week kocht.
Hij was goed verpakt dus heelhuids aangekomen.
Het was echter nog spannend hoe de binnenkant er aan toe was.
Dus het apparaat maar eens open geschroefd.
Hij is net zoals de 9006 was , onaangetast voor zo ver ik kan zien.
Ik heb heb net zoals de 9006 mt beleid afgewassen met een sopje.
Daarna heb ik de buizen getest.
Dit viel tegen , die zijn aan de mindere kant , en een van de eindbuizen werd wel warm maar zag je niet gloeien en heeft een zeer lage anodestroom.
Gelukkig heb ik nog een ander qua meting bruikbare buis gevonden in de voorraad.
T.z.t zullen de buizen vervangen worden door nieuwe exemplaren.
De praktijk zal uitwijzen hoe ze functioneren ondanks hun mindere staat.
En misschien trekt het ook wel weer wat bij na een tijdje spelen want de verstrker staat al jaren stil.
Nu ben ik hem (met de orginele onderdelen) aan het opstarten via een variac.
Dan heb ik een indicatie van wat ie doet , daarna zal een revisie volgen.
Dit wil ik net zo aanpakken als bij de 9006 , zodat hij naderhand altijd in orginele staat teruggebracht kan worden.

Ook heb ik een deal kunnen sluiten betreffende een AG9004.
Deze zal een dezer dagen mijn kant uit komen , en de 9006 gaat dan weer de aanbieder zijn kant uit.
De 9004 heeft nog wat cosmetisch oplapwerk nodig , electronisch schijnt hij te functioneren en is reeds voorzien van nieuwe condensatoren.

Bij deze wil ik alvast een paar foto's plaatsen van de 9007:

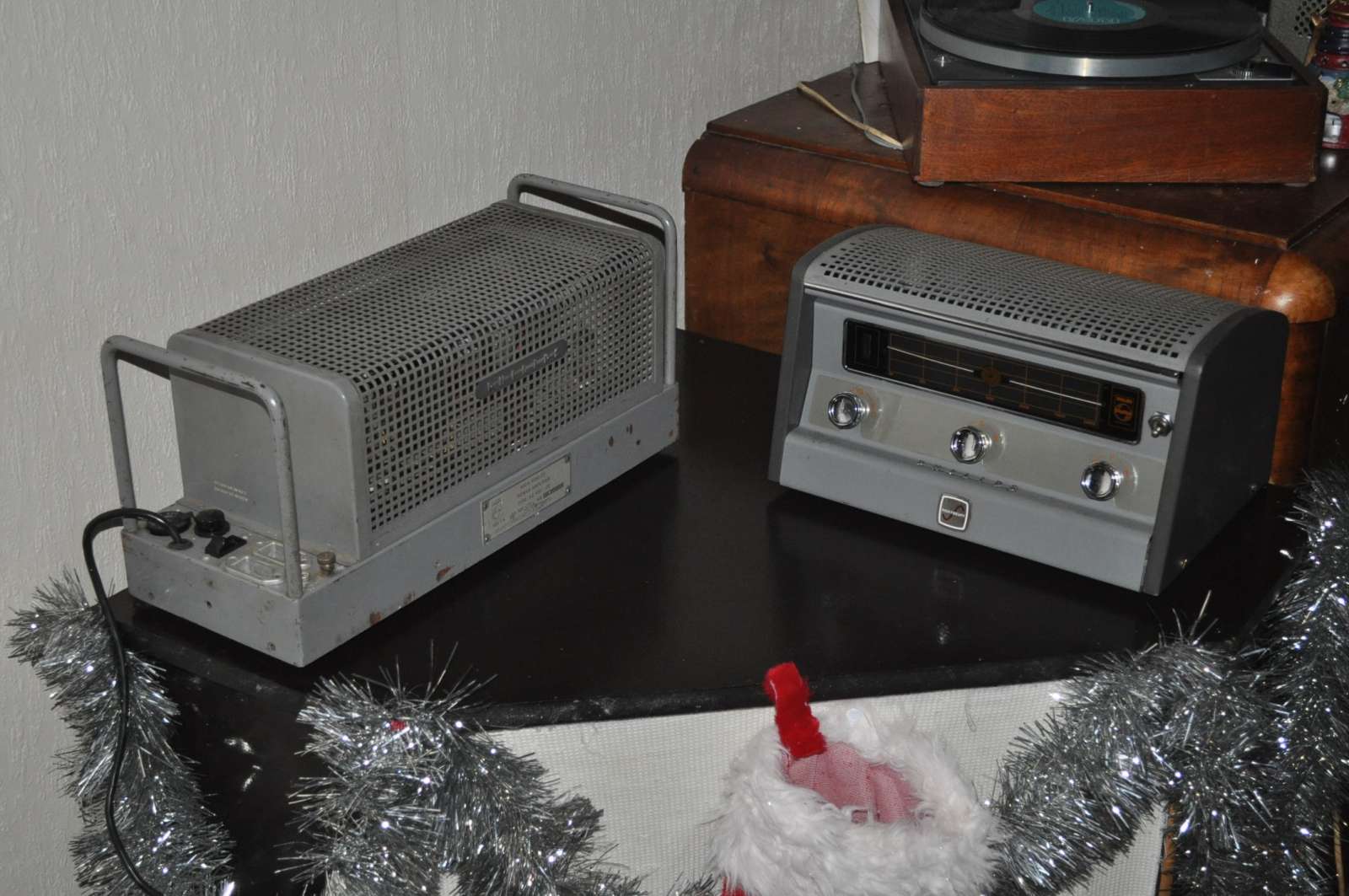

De 9007 na binnenkomst samen met de 9006

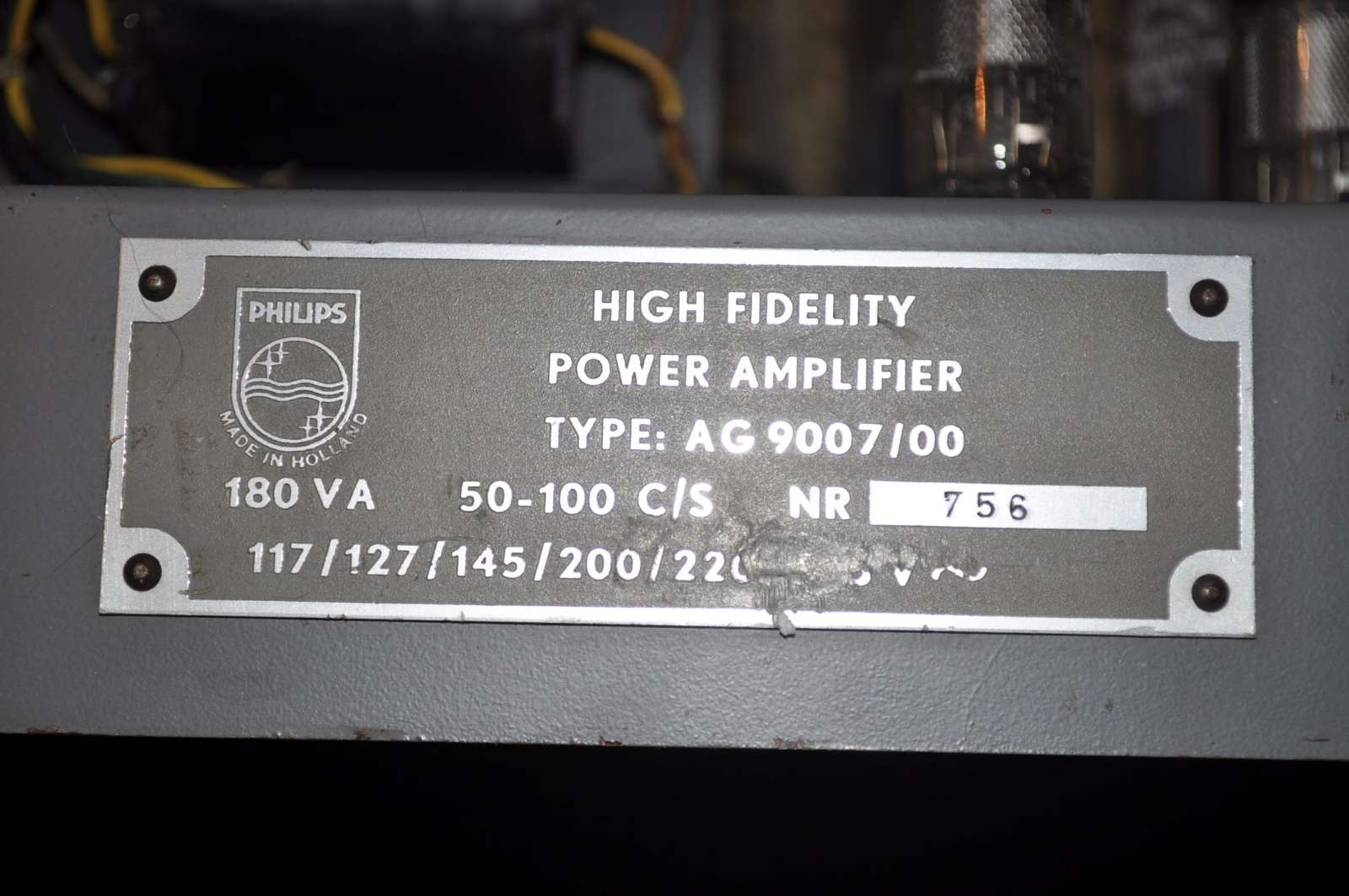

Het typeplaatje

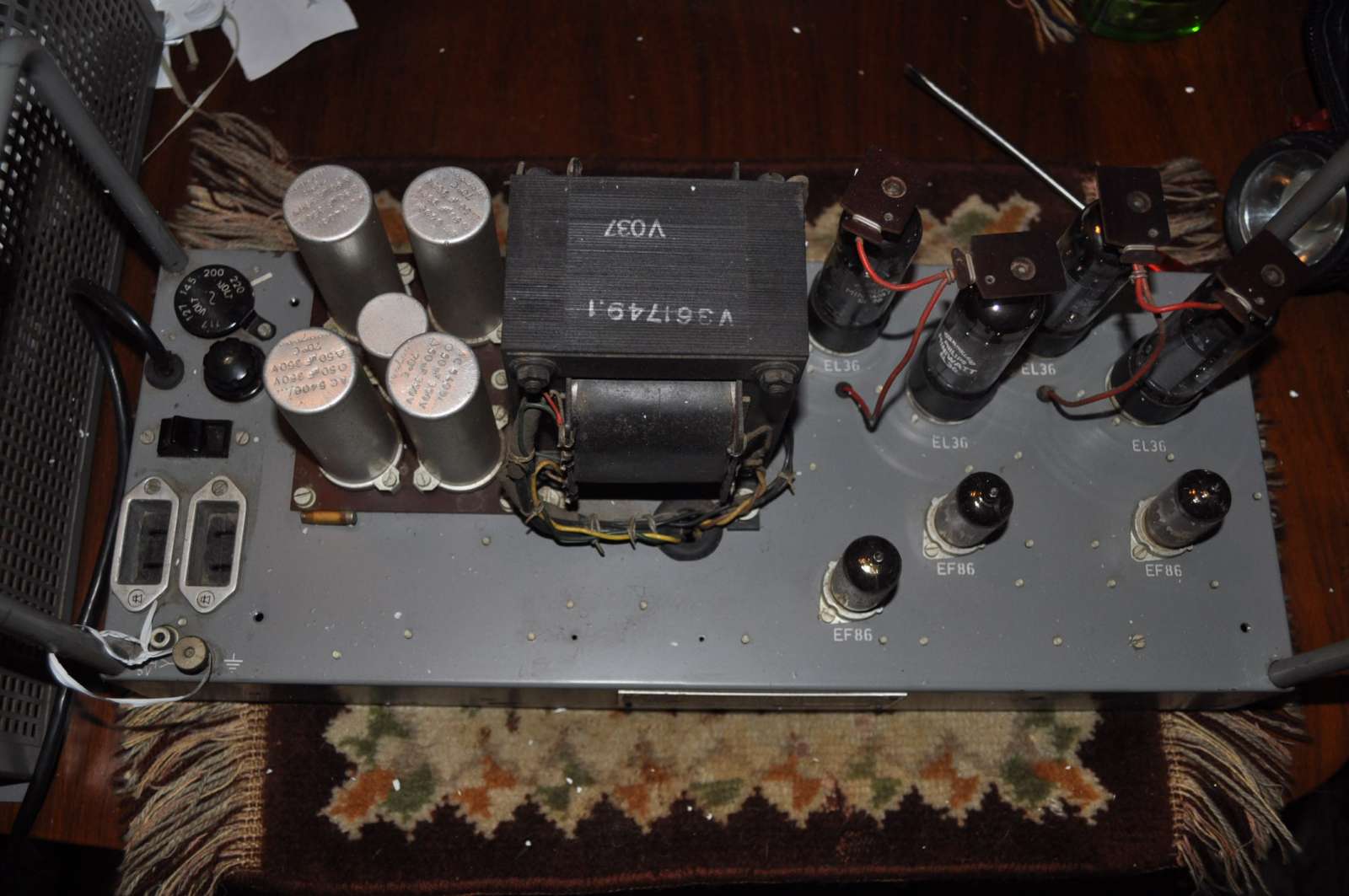

De bovenkant na aankomst

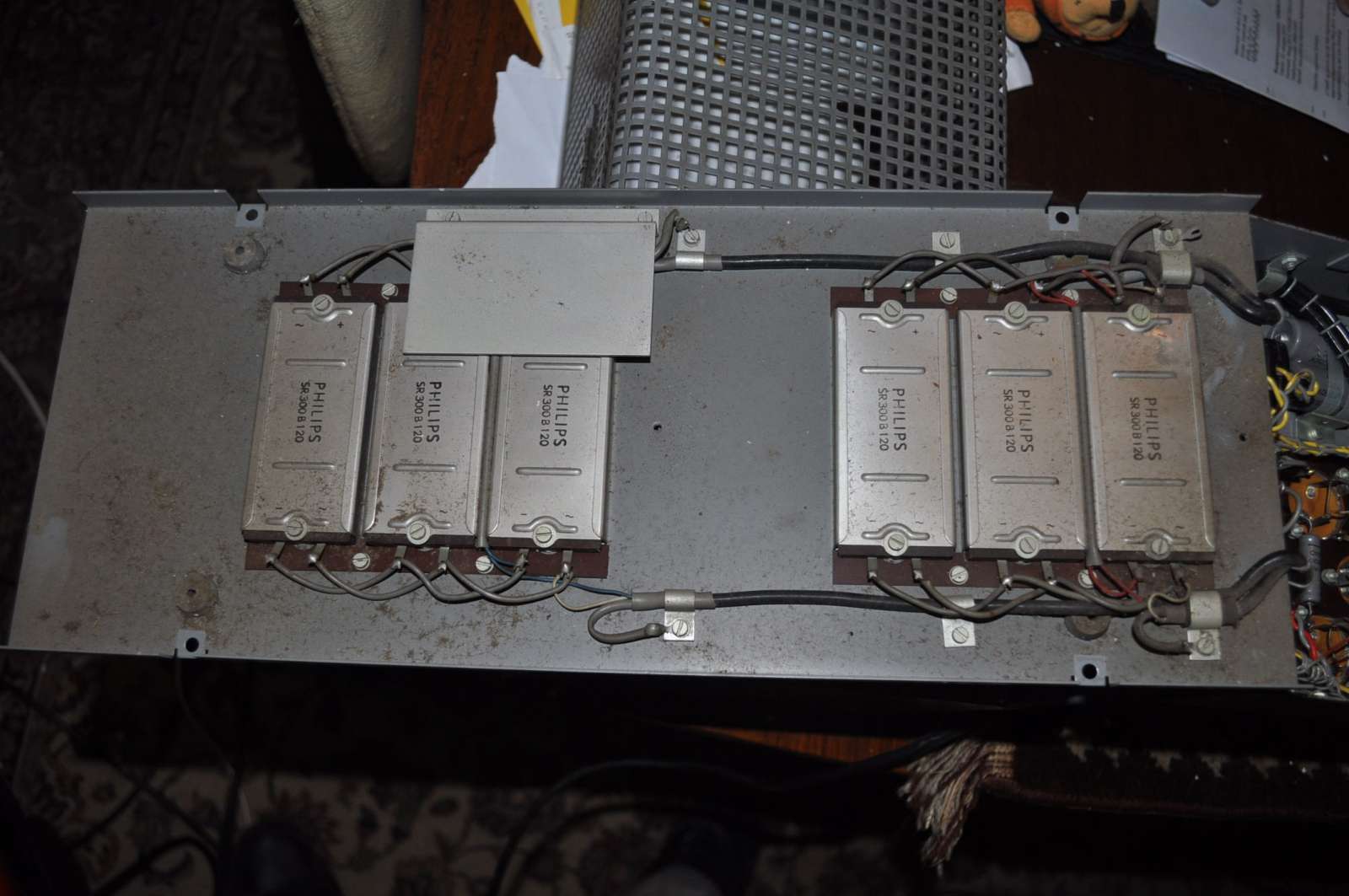

De onderkant na aankomst (voeding)



De onderkant na aankomst (versterkerdeel)

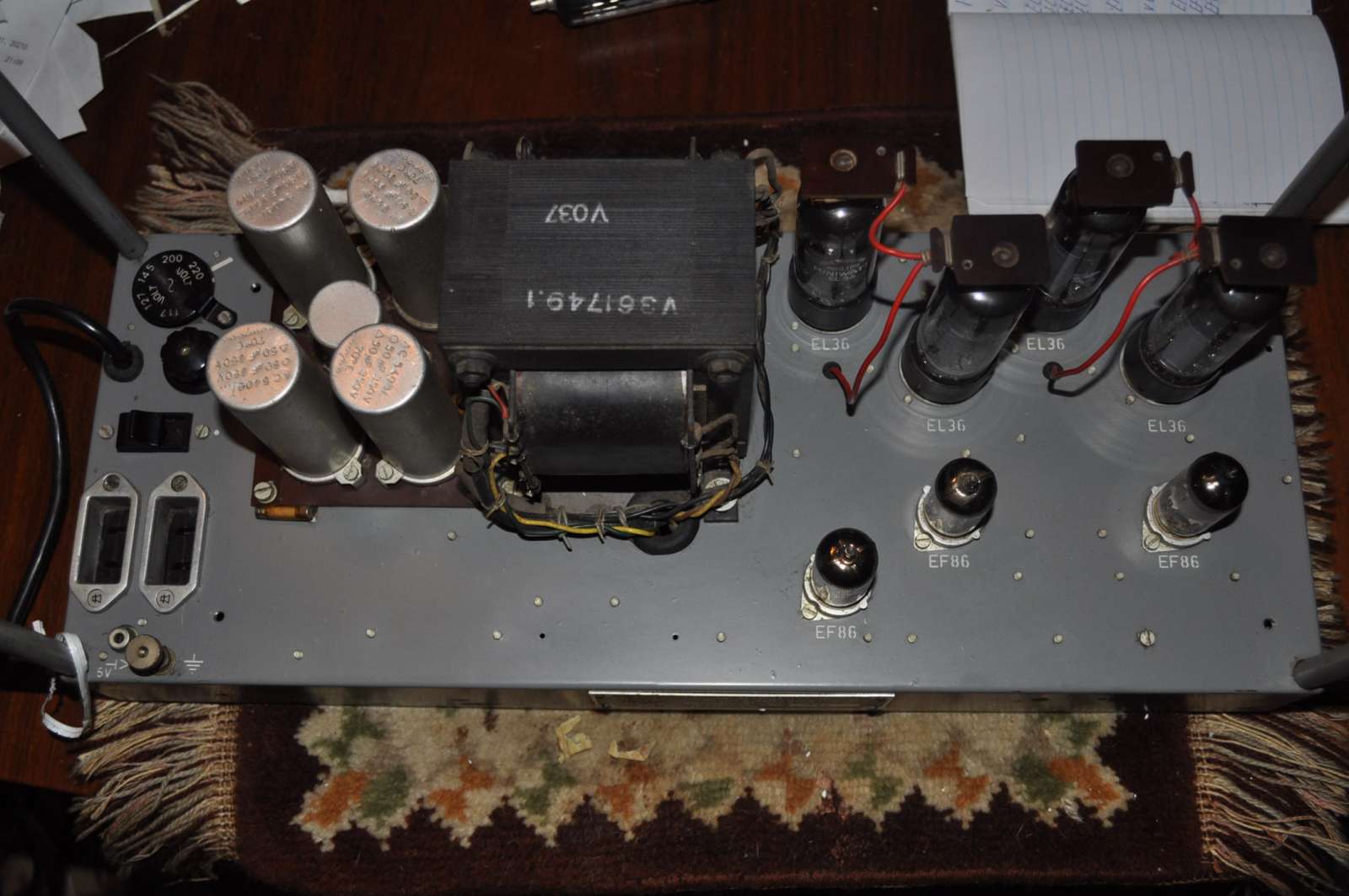

Bovenkant na schoonmaak

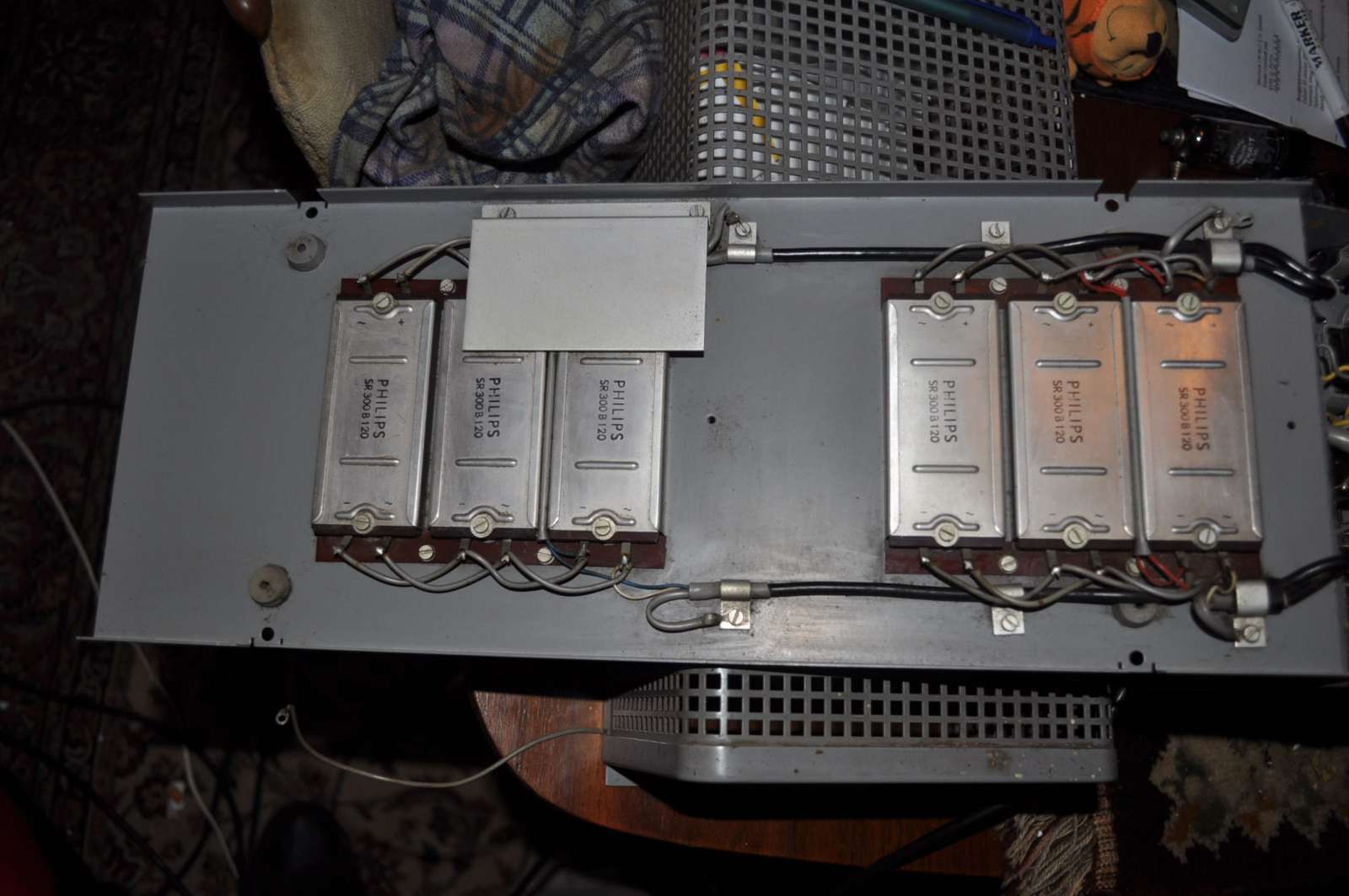

Onderkant na schoonmaak

Een foto van de onderkant na schoonmaak versterker deel is overbodig , daar is niets aan veranderd.

Verder verslag volgt.

Gr Bjorn
