Wie o wie kan mij meer over deze vertellen

Denk dat er ook een Amroh uitgang op staat
Fors type toch wel een redelijke versterker van t maken
Huub

Dit is zo te zien een erg simpele versterker. Met hulp van een buizenboek moet het schema eenvoudig op te tekenen te zijn,

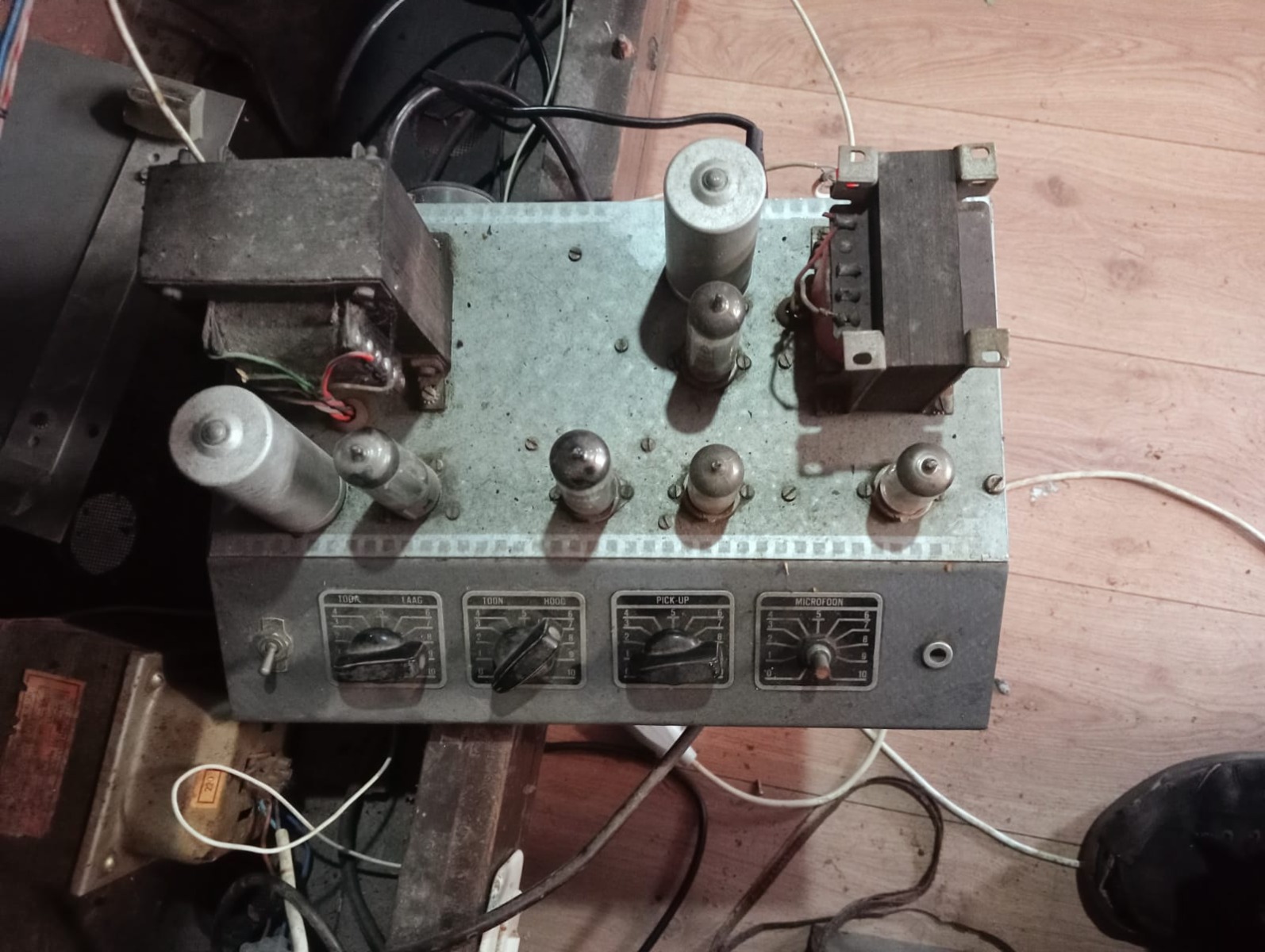

Zo te zien een versterker met een microfoon en een platenspeler ingang. Voor de microfoon zal dan een aparte microfoon voorversterker aanwezig zijn, bijvoorbeeld een EF86. Na de EF86 een volume regelaar die - samen met de volumeregelaar voor de platenspeler - naar de 1e voorversterker gaat. Daarna een toonregeling en een 2e voorversterker en tenslotte de eindtrap.
Voeding waarschijnlijk een AZ41 of EZ80.

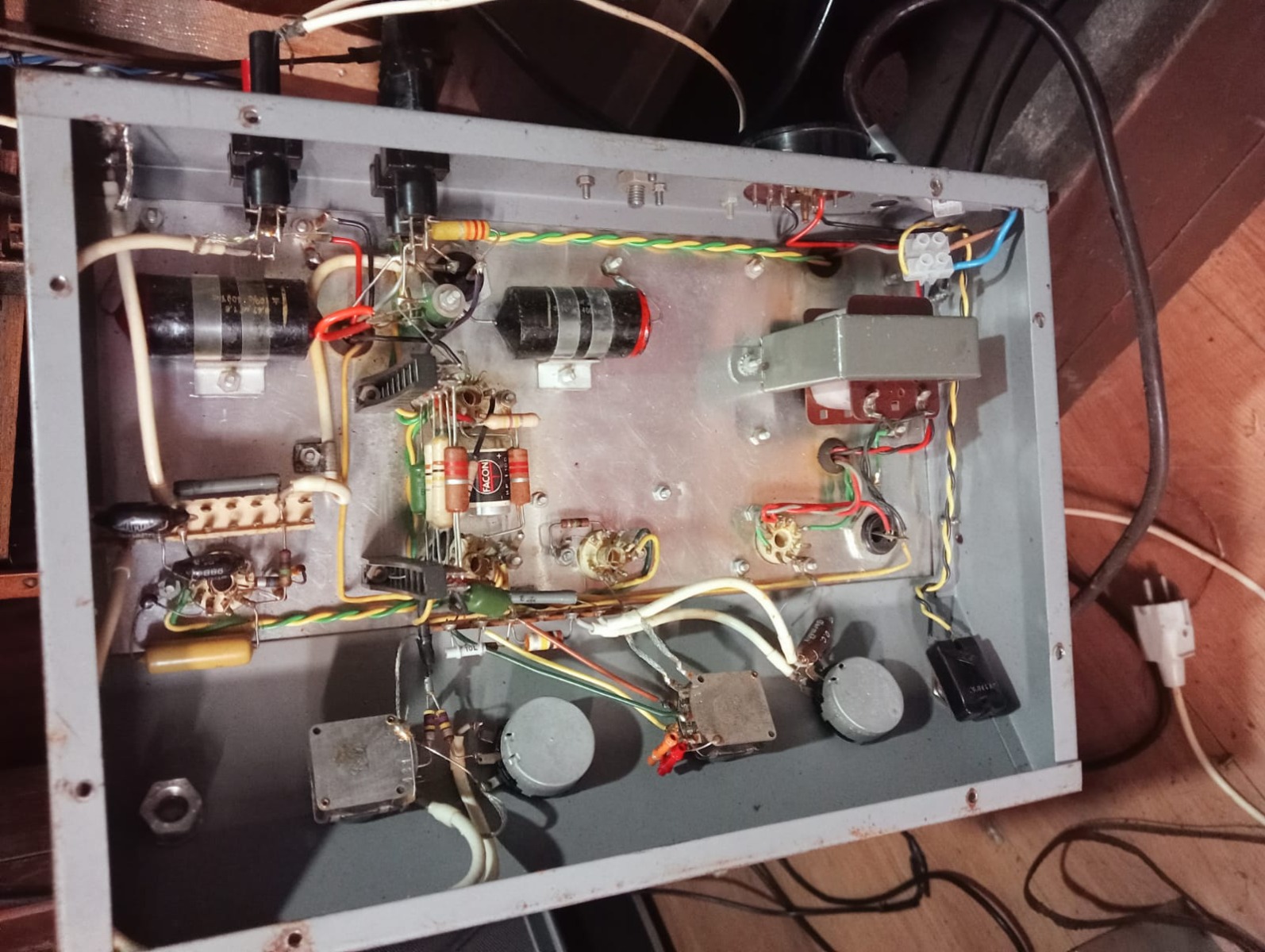

Het is wel een ratjetoe van onderdelen: Ik zie teercondensatoren, Wima condensatoren en groene en mosterdkleurige polyester C’s van Philips.
Weerstanden van Vitrohm.
Veel onderdelen die aan vervanging toe zijn.

Ik denk dat je de Deuteron, Parsifal of UN40 van Amroh wel als leidraad kunt gebruiken.

Groeten,
Peter


Dag Marc,

Dat is ooit erg netjes gebouwd!

Welke buizen zitten er in jouw versterker?

Om te beginnen zien de elco's en condensatoren er niet meer zo betrouwbaar uit.
Het is geen slecht idee om ze te vervangen voordat de versterker ook maar gestart wordt.
De buiscondensatoren zijn normaalgezien wel nog in orde.

Om de hoogspanning te zoeken: meet aan de pinnen van de gelijkrichterbuis (hier een AZ41?). Hier zou u 2x de wisselstroom, pakweg 300V, van de transfo moeten vinden. Met de buis eruit is er natuurlijk geen hoogspanning, maar met de buis erin kan die gevonden worden aan de kathode (pinout is op het internet te vinden).




Wie weet wat het type is of wat het is Gloeistroom is er maar hoe gaat de hoogspanning in werking

Mvgr Marc
