tx500u vert fail

Jeukbox heeft geen geschikte vervangers voor de 1000V en hoger teerknollen die op plaatsen zitten waar pulsen opstaan of grotere stromen en hogere spanningen bij komen kijken. Daar moeten KP, MKP of FKP condensatoren in.

www.nvhr.nl
Schematheek
Philips tx 400/500invullen

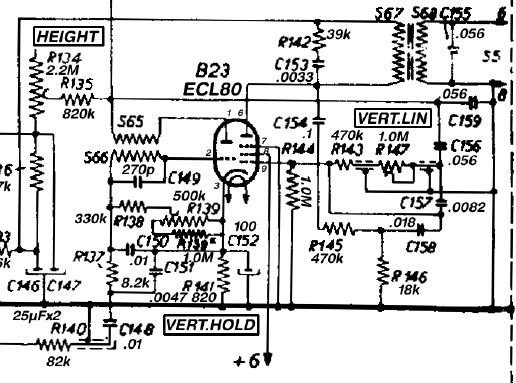

N voila het schema

oke bedankt
ik kan het voledige schema niet vinden ???

Jeukbox Revival is één van de vele leveranciers die geschikte C's heeft.

Schema bijgevoegd.

oke bedankt voor uw bericht ik hebt de weer standen gemeten die waren goed en er zit een nieuwe buis in er zitten nog oude teer knollen in kunt uw mij zeggen waar je die kopen kan liefs in nederland
ps: kunt uw mij het voledige schema geven hier van deze hebt duidelijk detais
gr albert

@Albert,
De fout zit in de vertikale afbuigversterker ,ook wel raster gedeelte genoemd.
Bij de TX toestellen zijn als eerste de teercondensatoren en kleine elco's verdacht.
verder de ECL80, die kan je tijdelijk omprikken met een andere uit dit toestel.
Verder diverse spanningen meten rond deze buis.
aan de foto te zien is je raster-oscillator stabiel.
Ook diverse hoogohmige werstanden nameten.
Soms zit er een probleem in de uitgangstransformator, maar als deze rond is waarschijnlijk niet, ook niet gezien jouw beeld.
