Gezocht speaker voor Philips AD5036B

De AD5035A die Floris toont lijkt me geheel verbouwd, zoals Peter ook stelt.
Overigens was er ook een AD5035AM.

De meeste doeken bij Ben Dijkman hebben niet de juiste grote maat voor de AD5035A.
Er is echter een doek die in een grote lap is te bestellen. Die kan je vertical aanbrengen.

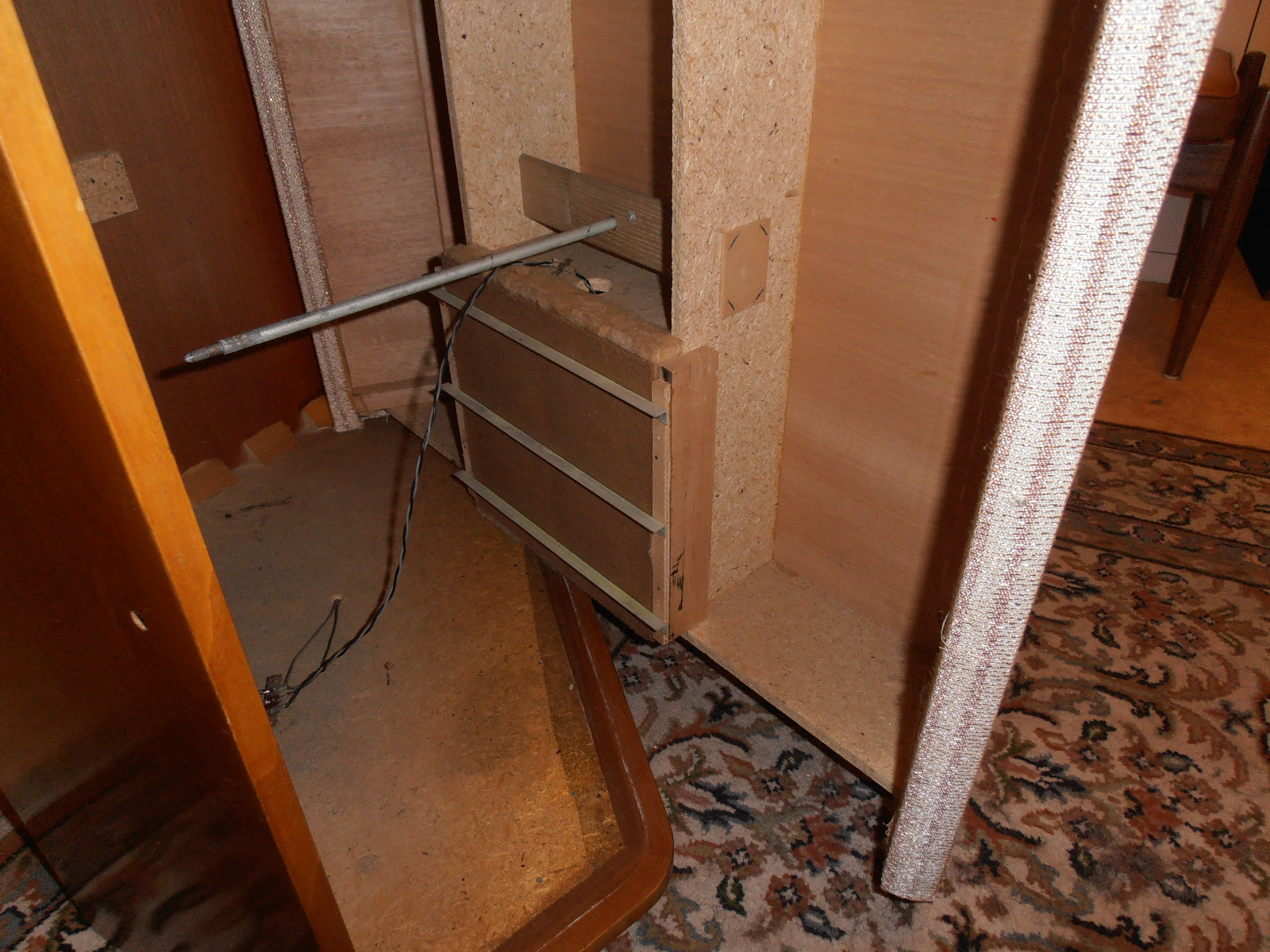

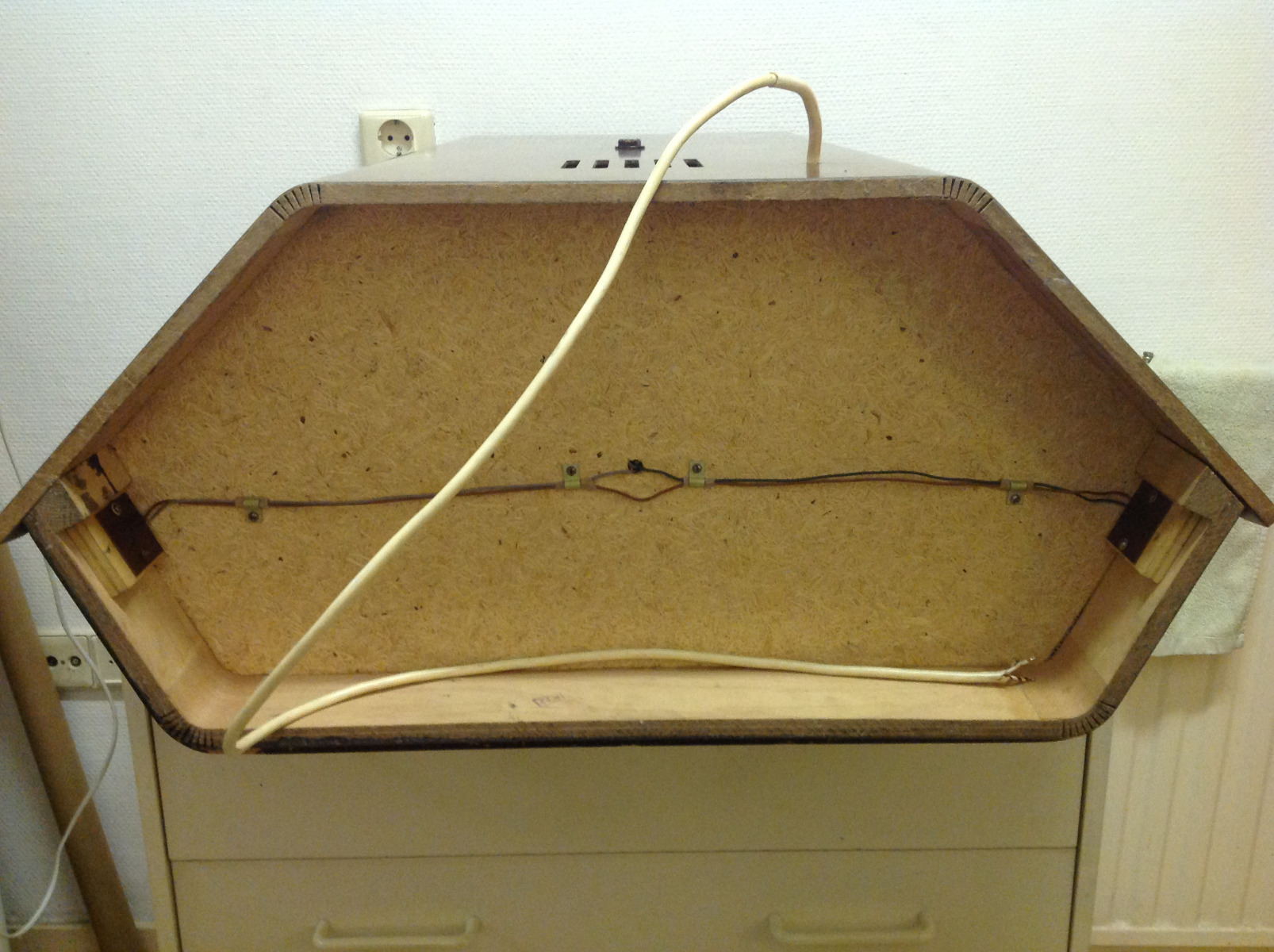

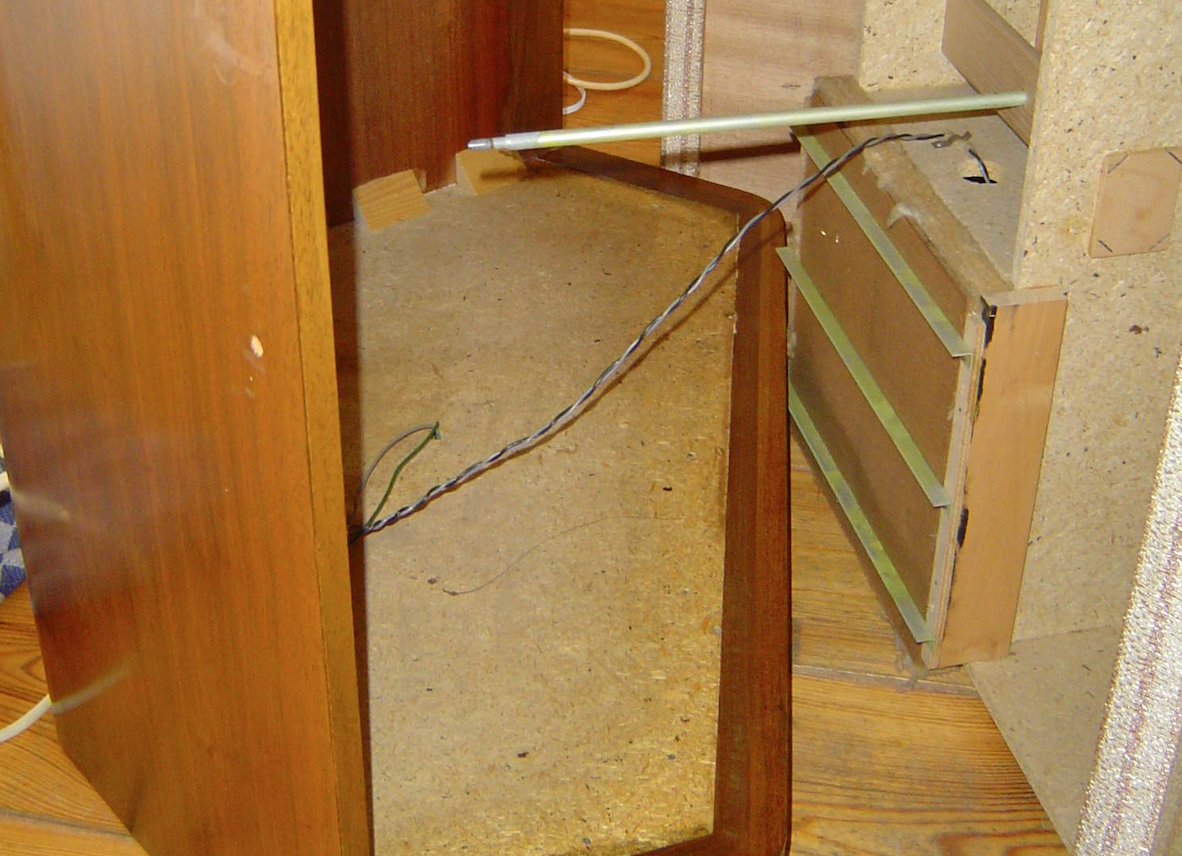

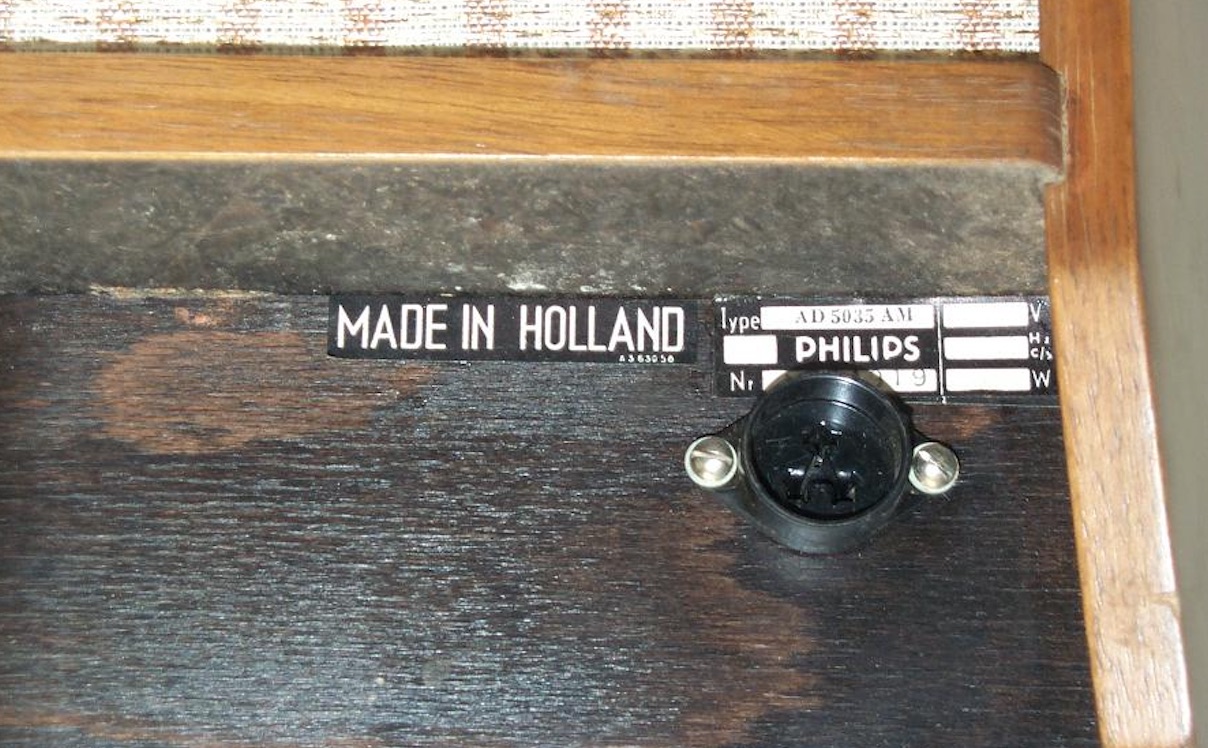

Ter ondersteuning wat detailfoto's van de AD5035A (of AM).

Houdt er rekening mee, dat de AD3500BMS 6 Watt luidsprekers zijn. De standaard AD3500AM of BM zijn 3 Watt.
Het type nr wat Philips voor de AD3500BMS gebruikte is 49 242 57. Dit nummer vindt je terug op de luidspreker.

Gr. Paul


Ik sluit me volledig bij Peter aan.
Denk ook voor stereo gebruik.
In de opsomming in de start van het topic mis ik dan wel een HF303.
Zo uniek zijn de filter spoelen voor de zelfbouw filters nu ook weer niet, heb er ook een aantal zelf gebouwd met die spoelen.


Hier is duidelijk het een en ander zelf geknutseld.
Het gaat duidelijk om de set 5036 luidsprekers.

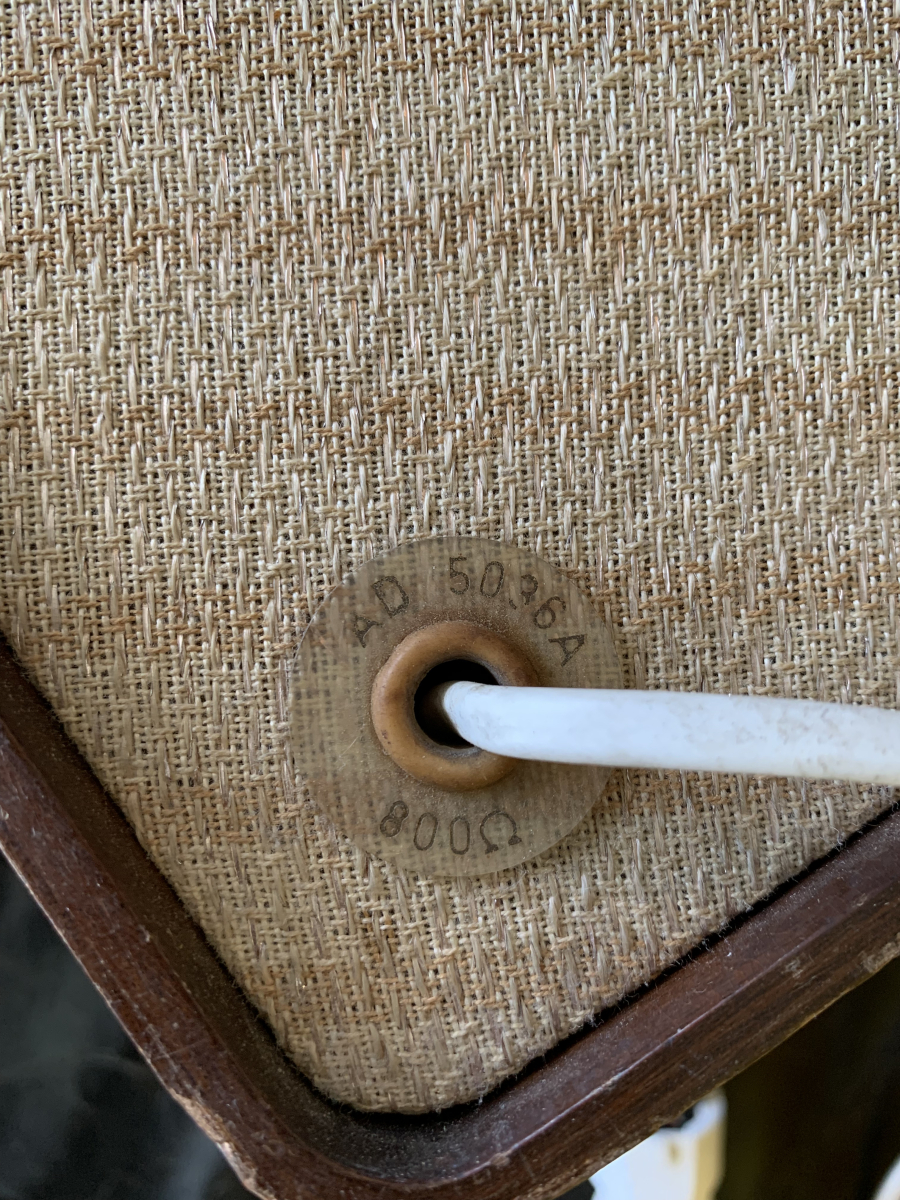

De 5036A hoekluidspreker heeft van oorsprong maar één 9710A luidspreker en er is kennelijk een tweede bijgezet. Bij de kleine luidsprekers zijn later denk ik de AD3500B’s vervangen door een AD3500A. Gekke is dat bij de snoeropening van de kleine luidspreker 800 Ohm vermeld is.
Deze kan dan van oorsprong bij een F9X82A gezeten hebben.
De scheidingsfilters zijn ook duidelijk zelf geknutseld.
Zo te zien is de zaak bedoeld voor stereo.

Op zichzelf zou dit best allemaal goed kunnen werken mits het scheidingsfilter goed is gebouwd en de juiste luidsprekers worden gebruikt.

Groeten,
Peter


Bedankt voor je bericht.

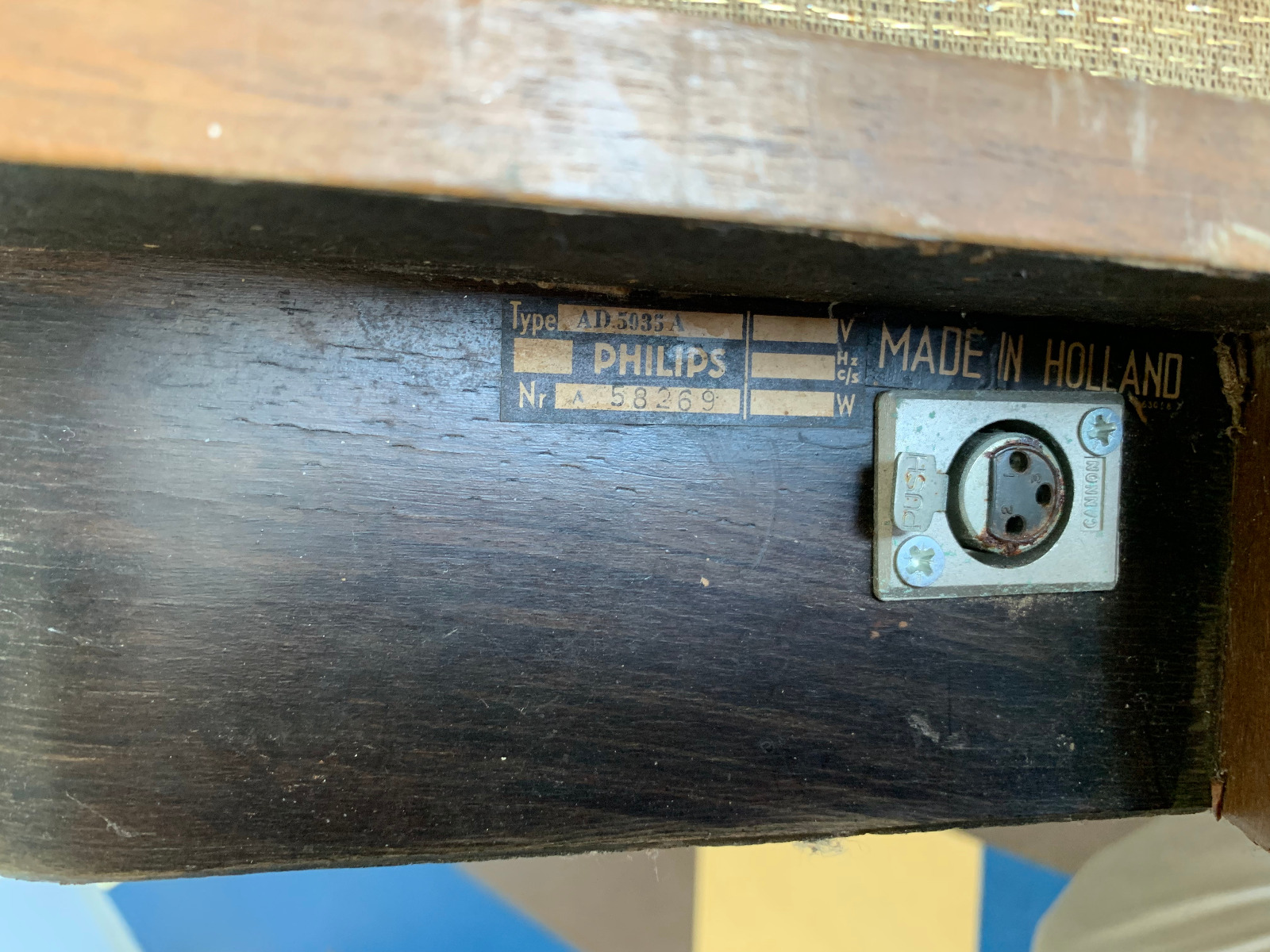

Ik ben er helaas nog niet aan toe gekomen om de speaker te meten, maar deel toch graag nog even wat foto's met jullie, van het geheel wat we hebben..

Zoals o.a zichtbaar het exacte model van de hoge tonen luidsprekers, scheidingsfilters van de bas box.
Wij zijn benieuwd of iemand van jullie deze onderdelen kent.. ?

Volgens mijn vader zijn de scheidingsfilters onder de bas box, vrij uniek..

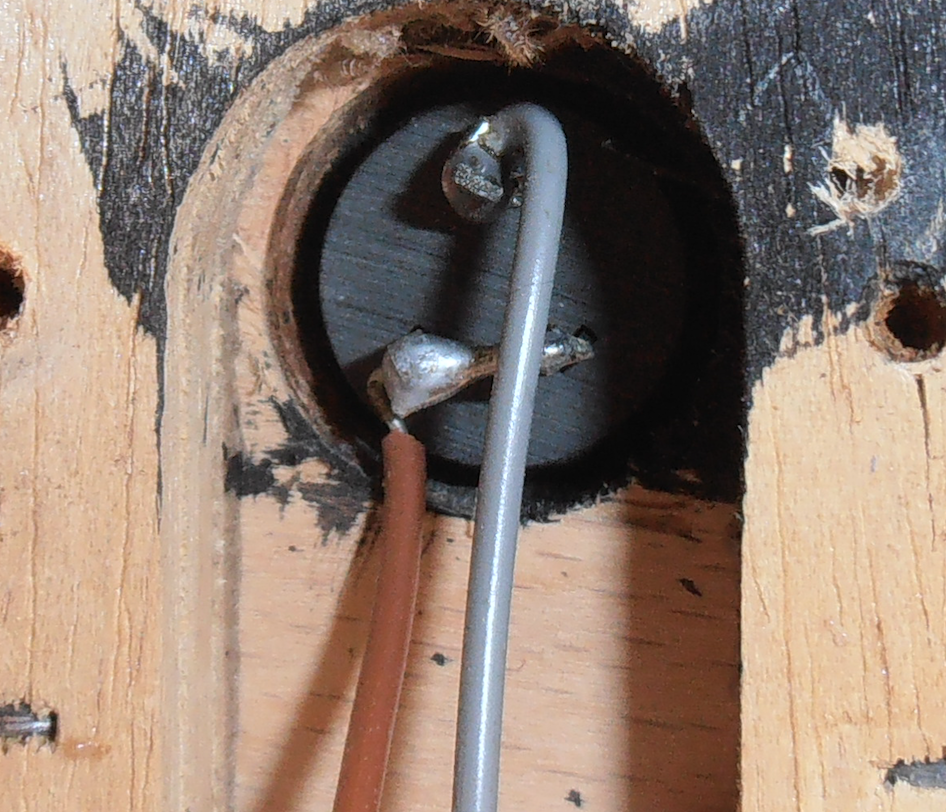

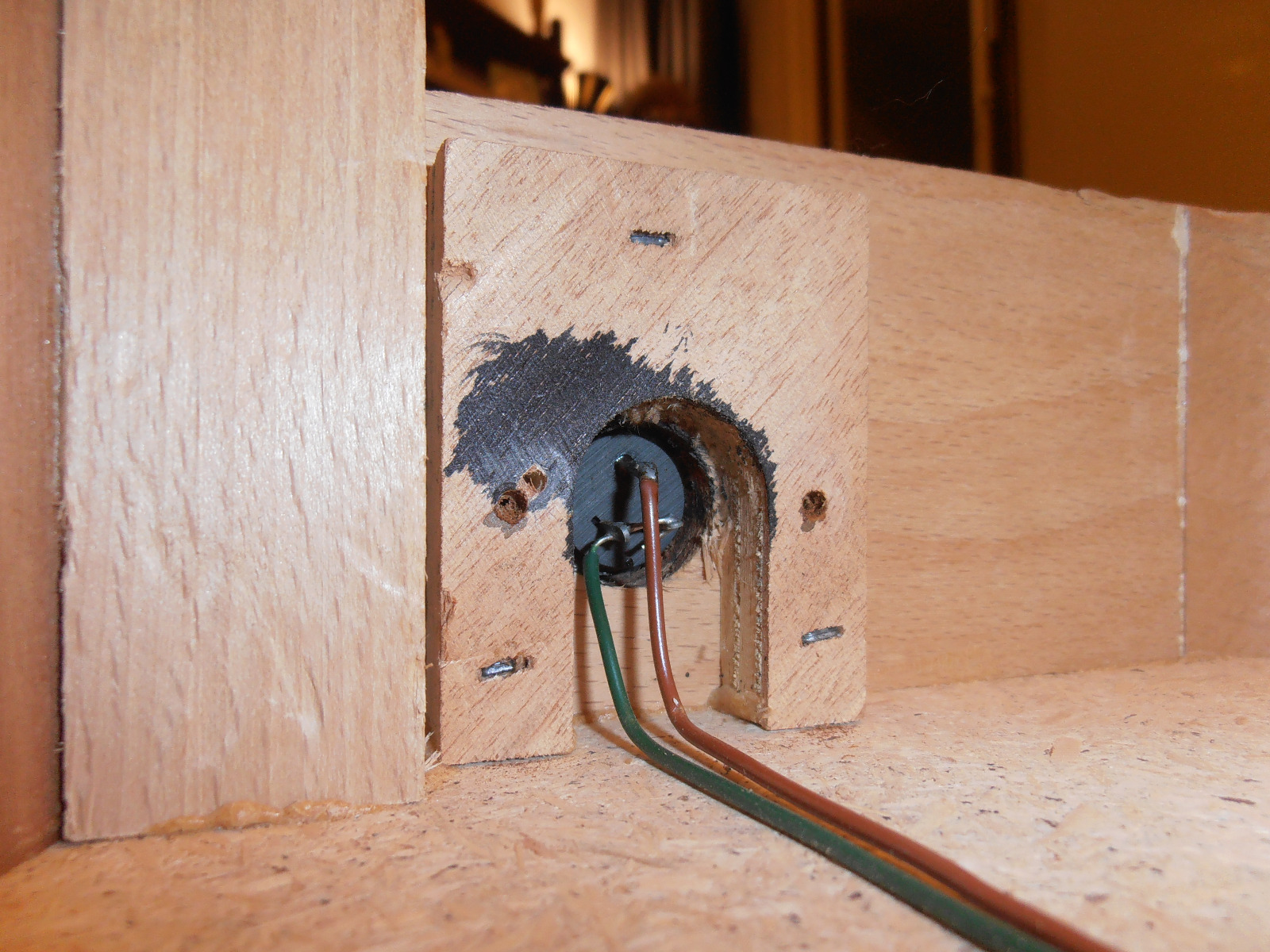

Mijn vader heeft verder ooit een XLR modificatie toegepast, waardoor de luidspreker draad via XLR loopt.

Als iemand nog info heeft voor ons, dan hoor ik dat graag
bedankt,

Ik denk dat de luidsprekers in de lagetonenbox 400 Ohm zijn en in serie staan, maar dan is het geen AD5036A, want die heeft maar één luidspreker 9710A en ook geen scheidingsfilter (of dat is er later op gemonteerd).
Waarschijnlijk is het dan een AD5034.
Het kan ook nog een AD5032 zijn, die heeft een 400 en een 800 Ohm luidspreker in serie, zodat het 1200 Ohm wordt.
Bij de AD5032 horen twee hogetonen projectoren, één van 400 Ohm met een 9710 BM en één van 800 Ohm met een 9710 AM.
Bij de AD5034 horen twee hogetonen projectoren van 400 Ohm met een 9710 BM.

Jouw hogetonen kastje hoort bij de AD5036A.

Kun jij eens een foto maken van de lagetonenbox en kijken wat voor typenummer er op het naamplaatje staat?

Groeten,
Peter
