MBLE BBO845 technisch probleem

een metaal schotje tussen de HSP ELCO zetten
dat vind ik ook zeeer goed die eind buis is aan het kachelen
of een dik stukje pertinax tegen de elco op lijmen of anders
gewoon een koel jasje geven
ik begrijp ook niet waarom dat zo gedaan is de elco zoo dicht op de buis
huub

Heel verstandig. De kleinere waardes zijn na zovele jaren meestal op.

Hallo,

Hierbij de volgende aanvulling.
Op NFOR meende ik gelezen te hebben dat de blauwe Philips elco’s van een bedenkelijke kwaliteit waren. Er zijn daar enkele antwoorden geweest op mijn vraag naar de kwaliteit van deze elco’s waarna ik tot de conclusie gekomen ben om ze toch maar na te meten omdat ik de printplaten volledig moest demonteren.
Als ik een reparatie doe kijk ik dan ook alles even na.
Blijkt dat alle aanwezige elco’s meer dan het dubbele meten dan ze origineel zouden moeten zijn. Met 10 à 20% verloop kan ik leven maar zoveel verschil zal de ontwerper ook niet in gedachte gehad hebben.

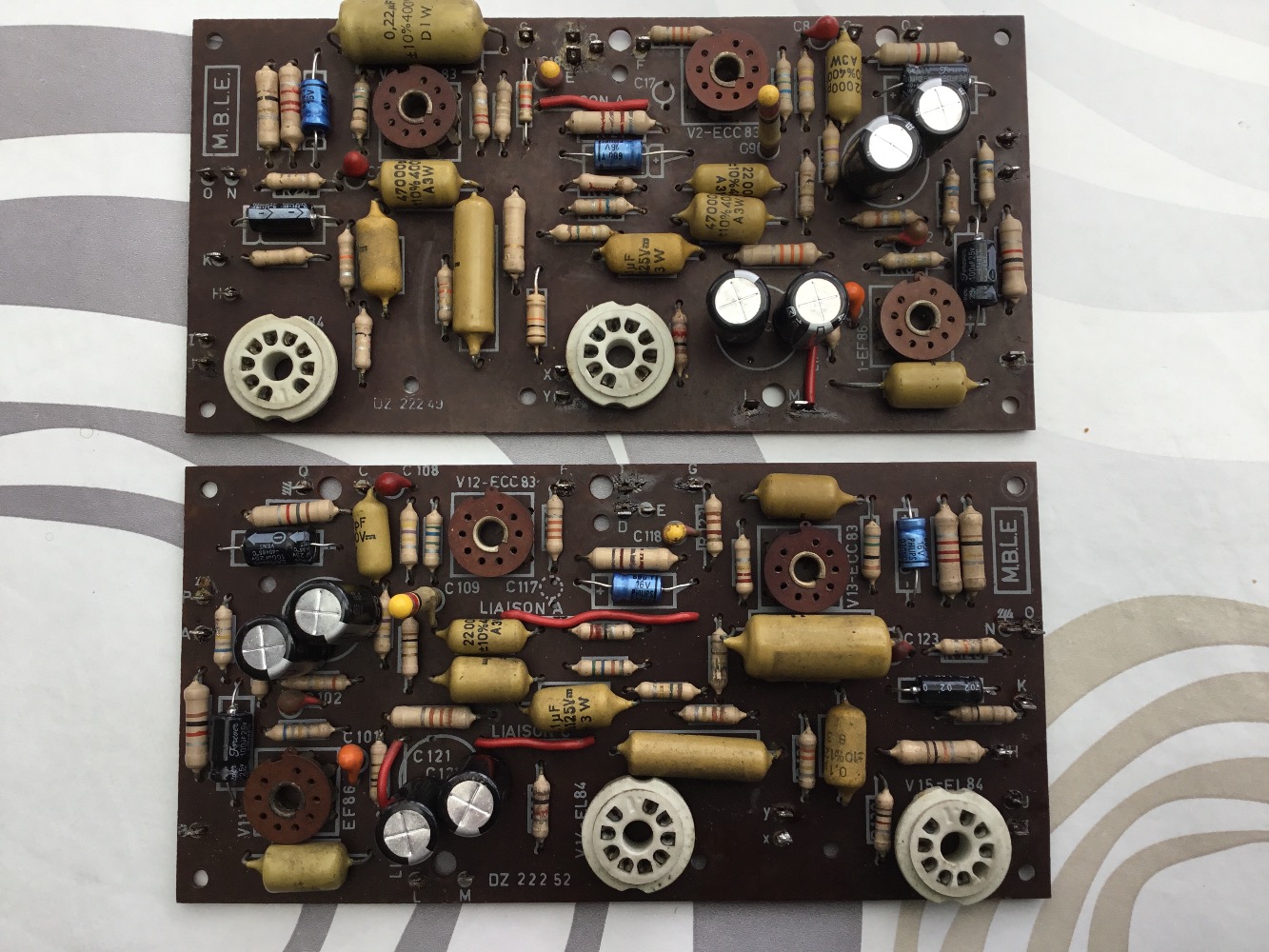

Alle elco’s zijn nu vervangen en de aansluitklemmen zijn proper gemaakt.
De printplaten worden een van de volgende dagen terug gemonteerd.

Mvg

François

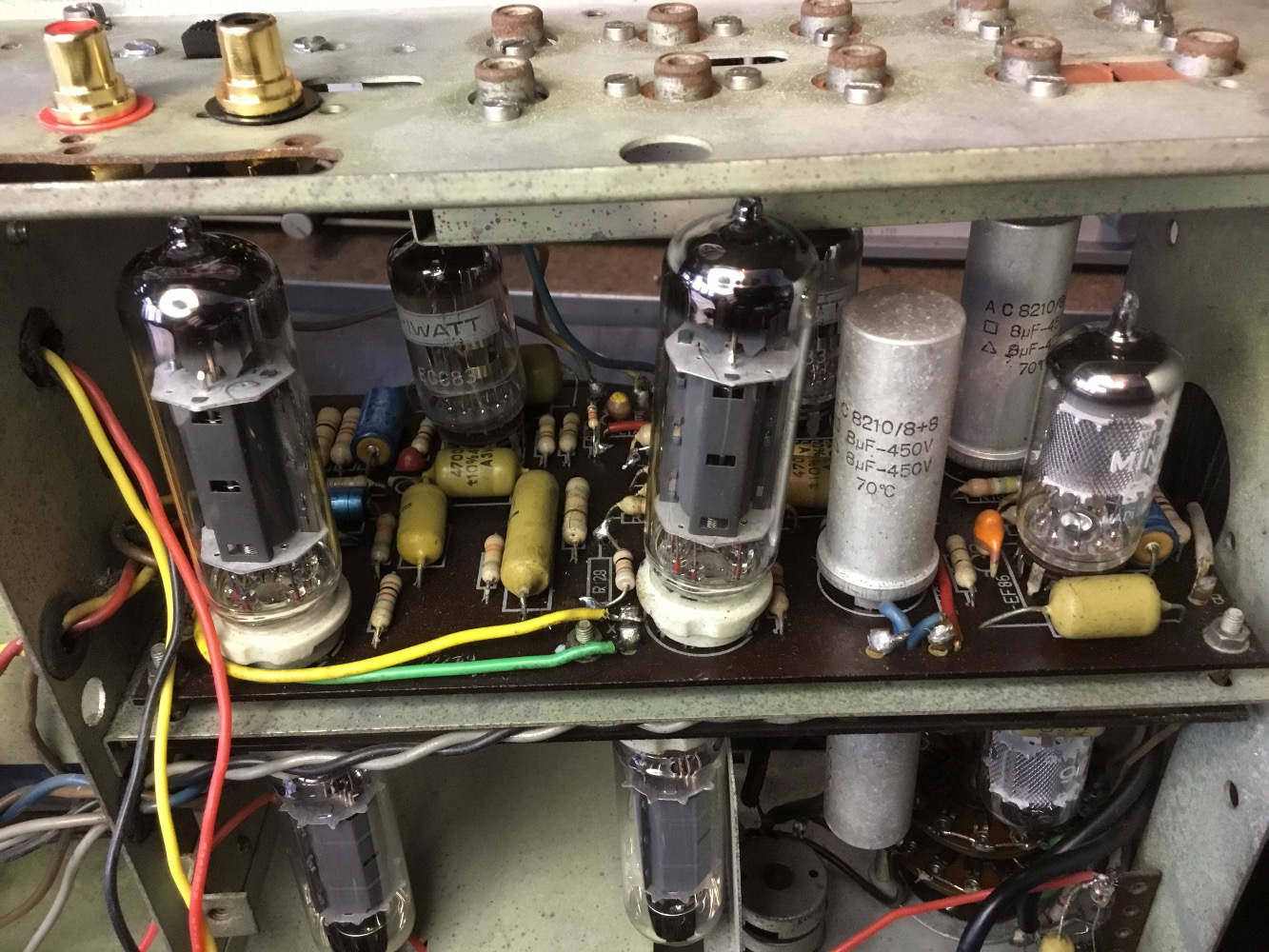

Hier zie je hoe de printen terug gemonteerd moeten worden.

Hallo iedereen,

In mijn eerste bijdrage had ik het over een “brom” die er was als ik de tegenkoppelingverbinding van de secundaire van de UGT met de kathode van de eerste ECC83 maakte (zie schema).
Nu dat de tweede versterkerprint ook werkt maar ook een signaal met een hogere frequentie geeft met deze koppeling aangesloten ben ik verder gaan zoeken.(een oscillatie?)
De spanning op de kathode is geen 0,9V maar 0,5V. De weerstanden zijn ok.
Op 1 print de elco losgeknipt. De waarde hiervan was duidelijk veel hoger dan hij moest zijn.
Ik heb deze vervangen door een nieuwe van een lagere waarde dan de gemeten maar nog te hoog volgens het schema.
Het stoorsignaal is weg.
Nu even wachten op de juiste elco’s, de printen demonteren en de elco’s vervangen.
Dit wordt in dit zelfbouwpakket nog een hele klus.

François

Te laat om in het vorige nog iets bij te plaatsen.
Ik heb nog 1N4007 diodes liggen volgens de datasheet kunnen deze de spanning ruim aan en 1A moet ook volstaan dacht ik zo.
Volgens T&T op het andere forum zou een serieweerstand van 100 OHM moeten volstaan voor 240V aansluiting.

François

=Kees=,

Ik heb gisteren de elco’s nog losgesoldeerd en deze nagemeten. Ze hebben een ESR van 1,3 tot 1,5 ik ga deze in elk geval vervangen door nieuwere types.
Om deze operatie tot een goed einde te brengen moet ik het chassis gedeeltelijk demonteren.
Aan welke diodes had je gedacht en moet ik dan zoals in T&T op het andere forum staat er geen serieweerstand bij inbrengen omdat anders de uitgangsspanning te hoog is of breng ik heter zoals ik nu gedaan heb een serieweerstand na de brug in de schakeling?
Ik heb nog wel 4 nieuwe gematchte EL 84 liggen en zal deze na herstel van de voeding gebruiken, ook de ECC83 heb ik, alleen de EF86 moet ik nog aanschaffen.
Ook moet ik het tweede kanaal nakijken dat werkt niet.
Het is misschien zelfs een optie om de versterker totaal te demonteren en alle verbindingen terug te solderen en na te kijken.
Ik hou jullie verder op de hoogte.

Bedankt voor de reacties.

François
