Schema van een Dual versterker gezocht

Hoi Rene,

Bedankt voor het schema en de uitleg, wat de doorverbinding naar 220 betreft had ik al zo`n idee dat er een spanningscarousel ontbrak.
Ik heb er nog wel een liggen dus is misschien wel leuk om die ertussen te maken.
Daarna het geheel in een nette behuizing maken met ingebouwde speaker, altijd handig
om een spelertje op te testen.
T.z.t. laat ik het resultaat hier wel zien.

Lee

Hoi Lee

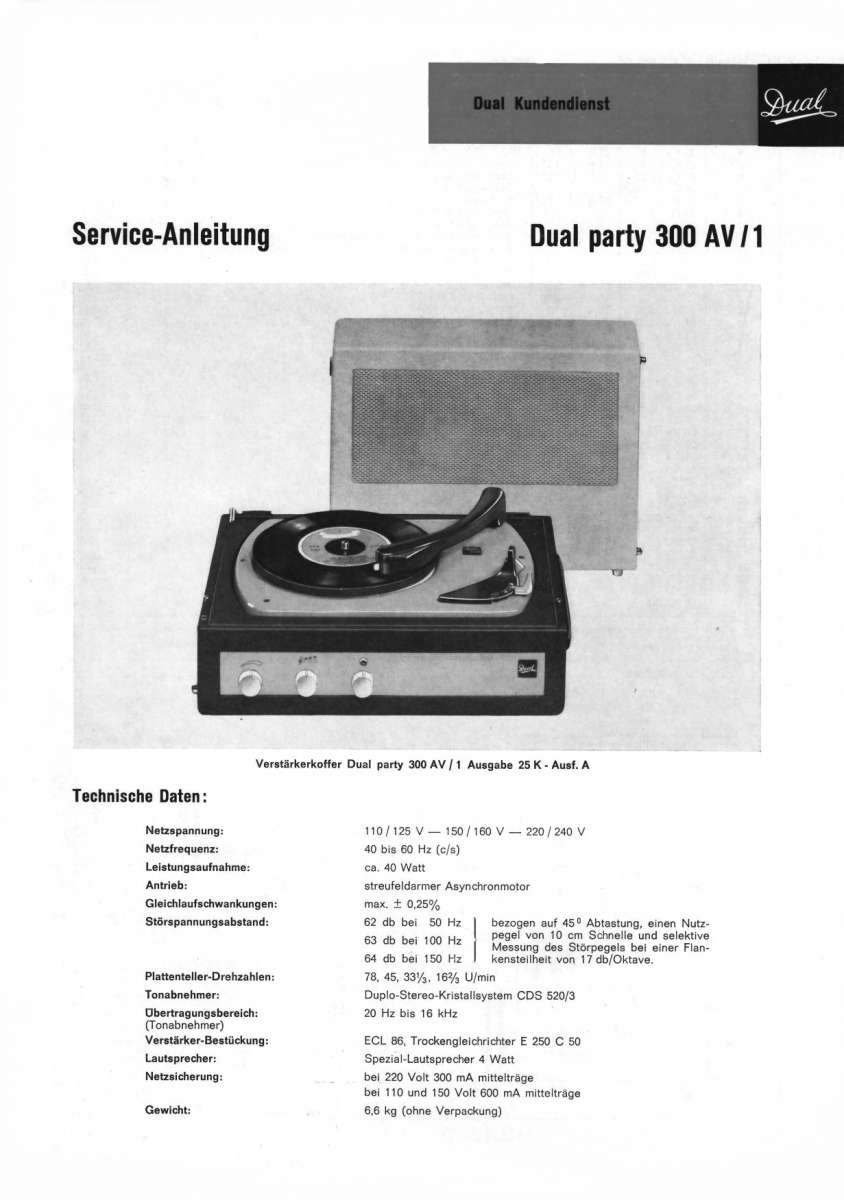

dit versterkertje komt uit een Dual party 300 v1
ecl 86 de afgeknipte draden komen van de motor en spannings kiezer
al je de 2 buitenste lippen op de primaire zijde neemt heb je 220 volt
zet even op een variac op 110 volt brand het verlichtings lampje flauw of niet dan naar
220 volt draaien desnoods een gloeilamp in serie met het net snoer
als wat misgaat gaat de gloeilamp fel branden
versterker is 2,5 watt

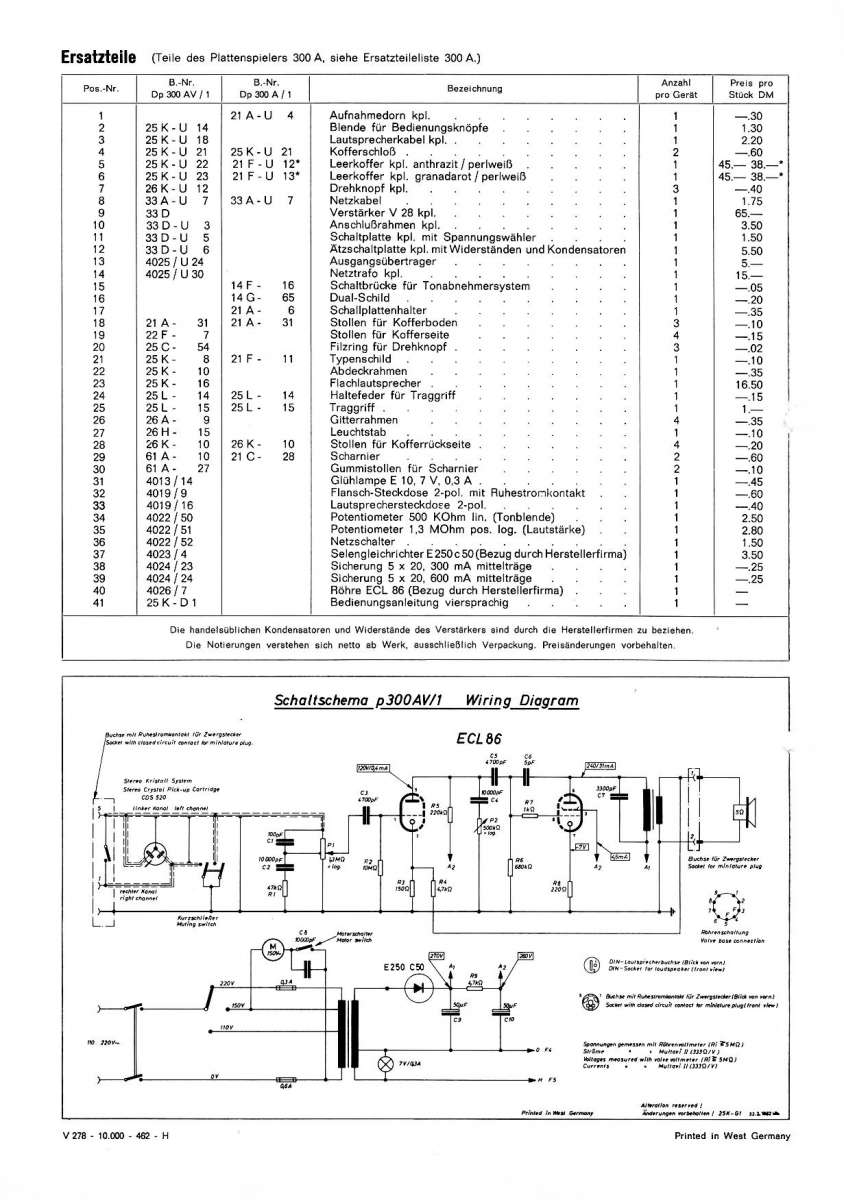

hier een paar afbeeldingen







Succes met het werkend krijgen van de versterker
Mvg René Daemen

Hoi Lee

dit versterkertje komt uit een Dual party 300 v1
ecl 86 de afgeknipte draden komen van de motor en spannings kiezer
al je de 2 buitenste lippen op de primaire zijde neemt heb je 220 volt
zet even op een variac op 110 volt brand het verlichtings lampje flauw of niet dan naar
220 volt draaien desnoods een gloeilamp in serie met het net snoer
als wat misgaat gaat de gloeilamp fel branden
versterker is 2,5 watt
hier een paar afbeeldingen







Succes met het werkend krijgen van de versterker
Mvg René Daemen

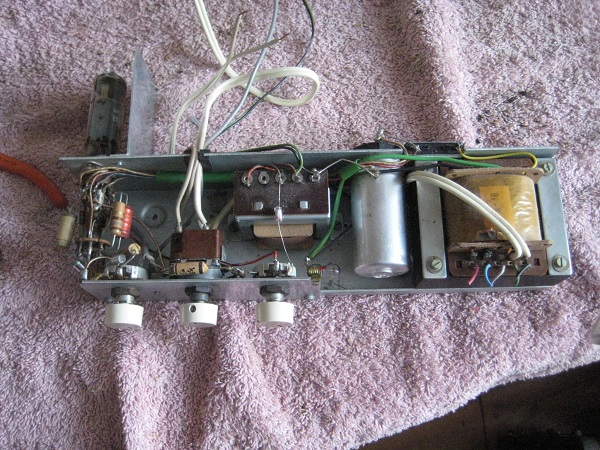

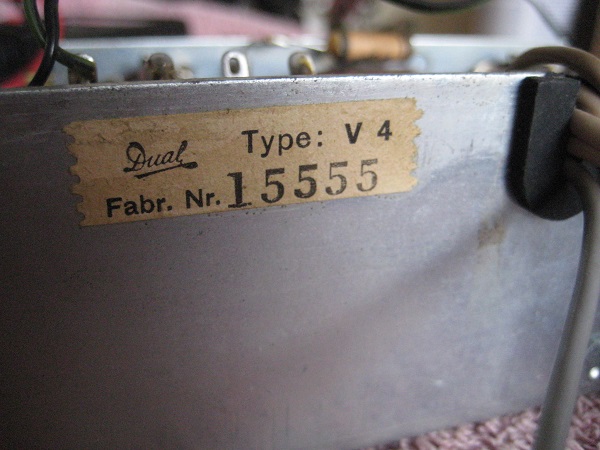

Van een forum lid kreeg ik dit versterkertje afkomstig uit een
Dual koffergrammofoon.
Helaas zit er geen leven is en nu zoek ik een schema.
Wie kan mij er aan helpen ?
Weet iemand uit welke grammofoon hij komt ?

Lee
