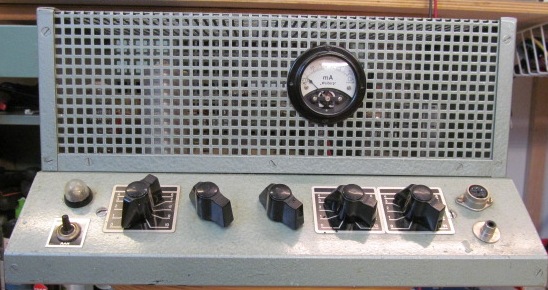

Is dit een bekende versterker

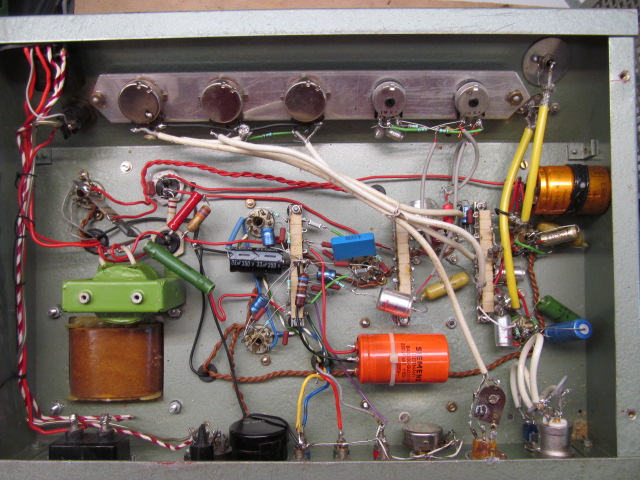

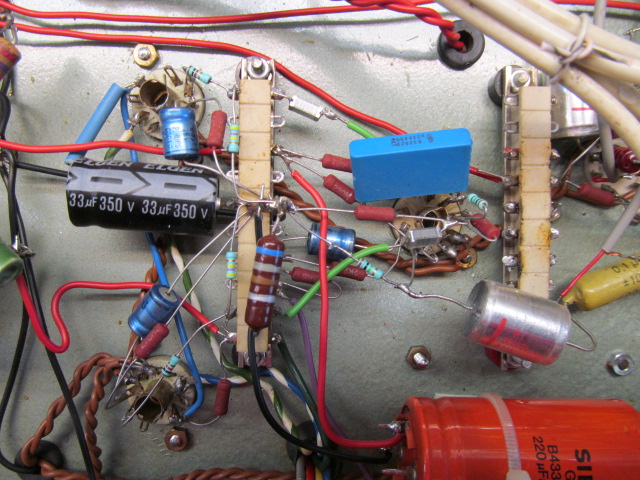

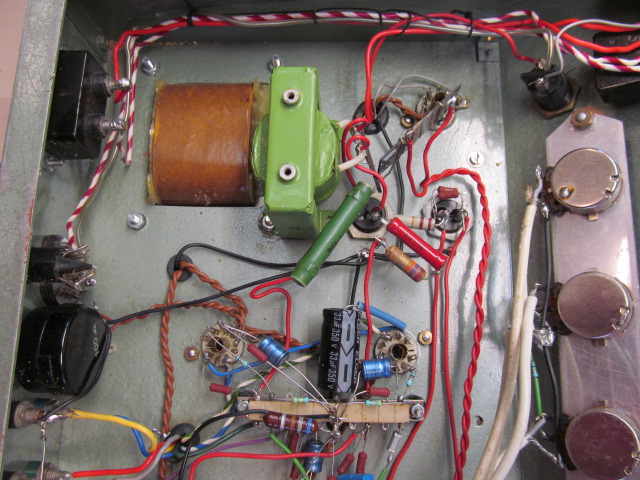

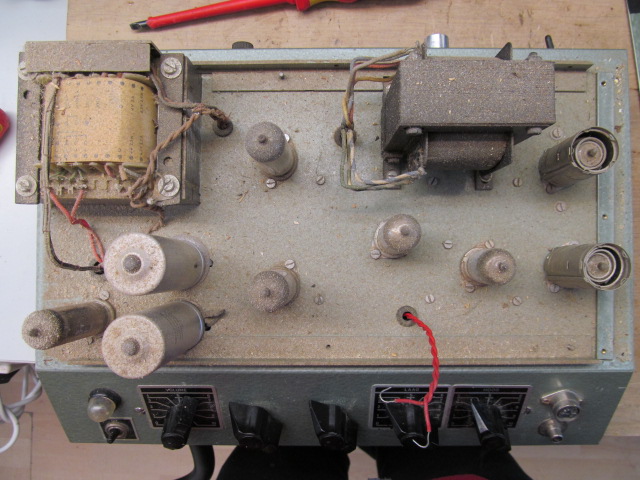

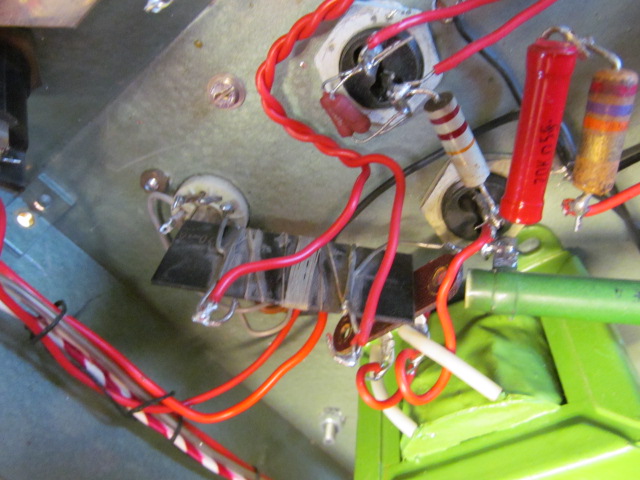

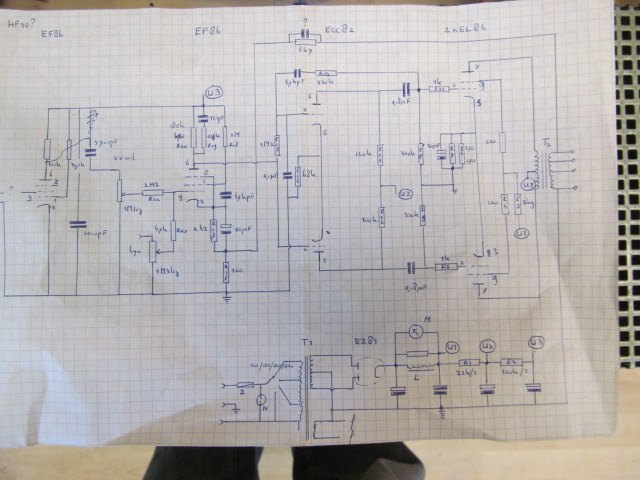

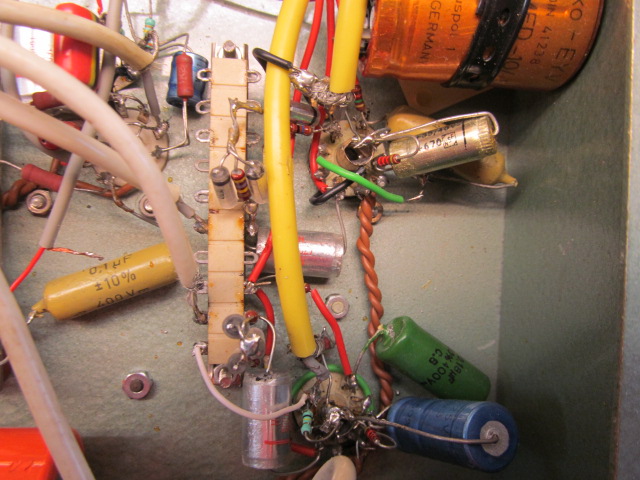

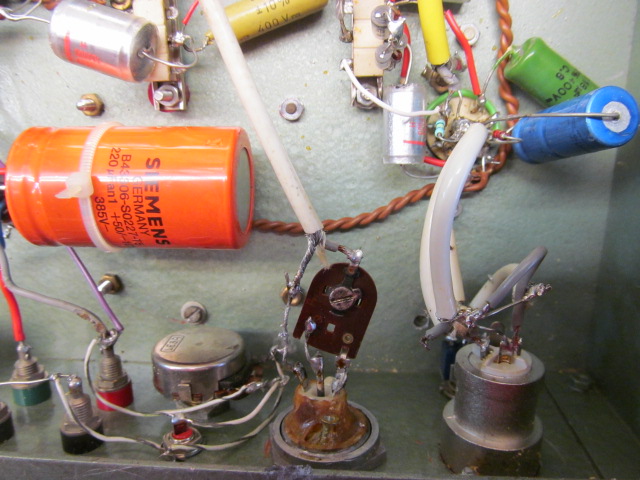

De tekening hoort duidelijk niet bij de versterker. Even open geschroefd, dus hierbij nog wat plaatjes. De buizenbezetting van deze creatie, 2xEL84, 1xECC83, 1xECC85 en 2 x EF86 en dan nog de gelijkrichter.

In ieder geval een kleurig geheel

En dan zie ik dat er een ECC82 als fasedraaier word gebruikt.
Ik heb meerdere HF10 versterkers en een stereo uitvoering HF210 (waar in enkel de eind
versterkers zitten). In allemaal zit er een ECC83 als fasedraaier.
En zo spelen ze allemaal best goed. Goed klinkende versterkers.
Laat ik wel eens spelen over B&W DM4 boxen uit 1977. Niets mis mee.
De HF210 heeft dus geen toonregeling EF86,ECC83, 2x EL84.
CD direct via een goede potm er op en een geweldig goed geluid.
Vr gr Cees.

Al zal men hopen dat allen travo,s van de HF 10
aanwezig zijn met smoorspoel dan kan men er
nog eens een leuken goed klinkende versterker van maken
Ik mag de HF 10 wel. 7.ohms LS aan sluiting
. Huub

De toonregeling is ook niet in het schema getekend. Deze bevindt zich bij de HF10 onmiddellijk na de PU-ingang.

Groeten,
Peter

Het schema lijkt inderdaad veel op dat van de HF10. Alleen zijn bij de eerste EF86 het stuur- en het schermrooster verwisseld en het remrooster niet aangesloten. Het schermrooster is ook niet ontkoppeld.
Op de fasedraaier is een tegenkoppeling op één van de triodes aangebracht, alleen echter bij de verkeerde triode. Er wordt nu tegengekoppeld naar een stuurrooster dat via een grote condensator aan massa ligt.

Groeten,
Peter

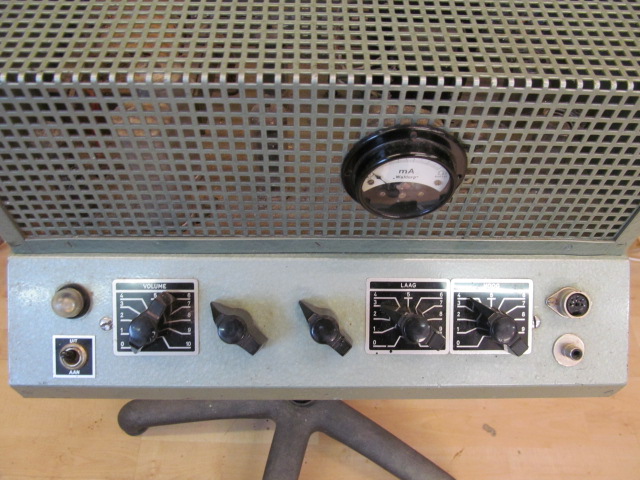

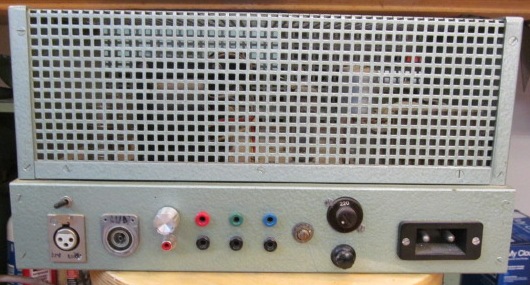

Vanochtend al vroeg wat spulletje bij een forumlezer opgehaald. Er was ook nog een versterker aanwezig en die heb ik ook maar meegenomen. Deze zou gebaseerd zijn op een HF10. Iemand bekend met het model. Zal hem morgen eens openhalen.
