16 jan 2024 08:25 - 16 jan 2024 08:26 #98946 door peter1952
Beantwoord door peter1952 in topic Schema

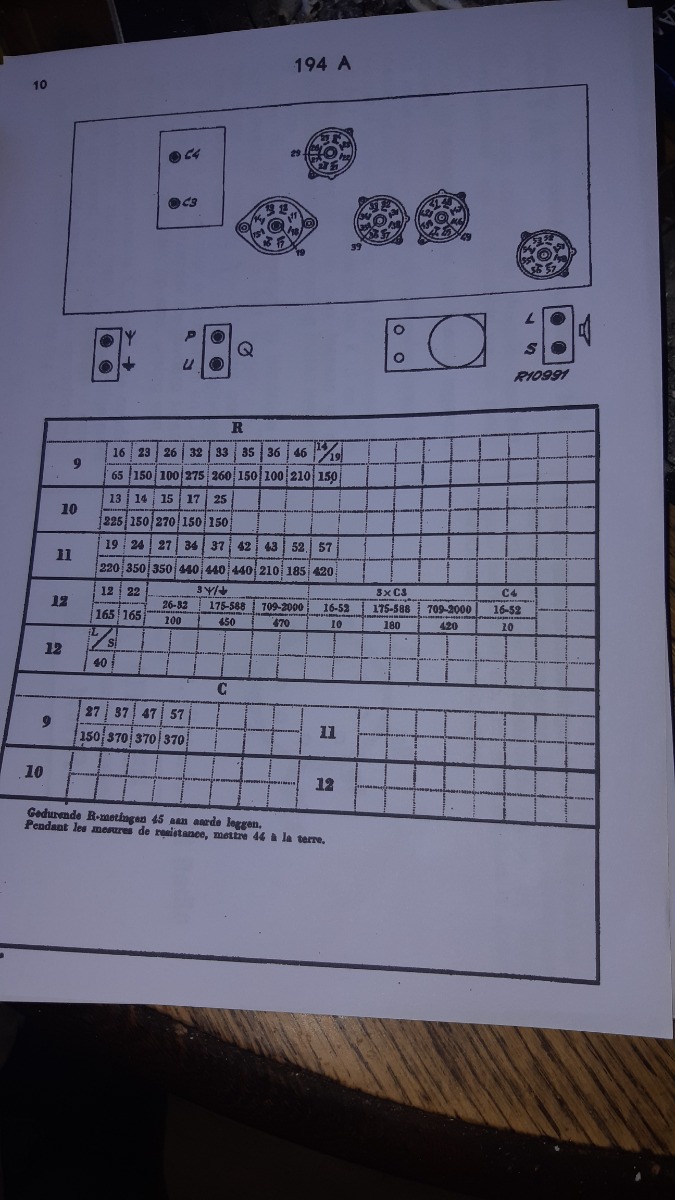

De tabel die je boven het schema ziet zijn weerstand- en capaciteits metingen. Die worden gemeten met het toestel uitgeschakeld.
Tussen massa en de aangegeven punten wordt dan weerstand en/of capaciteit gemeten.
Deze methode werd veel toegepast om een fout te meten
Er werd ook een specifiek universeel meetinstrument gebruikt.

Met de huidige meetinstrumenten heb je er weinig aan.
Staat er in de documentatie niet een tabel met spannngswaarden?

Groeten,
Peter

Peter Boin,

Opgegroeid met de buizentechniek en ondertussen meer dan 50 jaar ervaring met buizen.
Van transistors en halfgeleiders word ik ook niet bang.
Laatst bewerkt 16 jan 2024 08:26 door peter1952.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
16 jan 2024 07:23 - 16 jan 2024 16:05 #98944 door zundapp
Schema werd gestart door zundapp

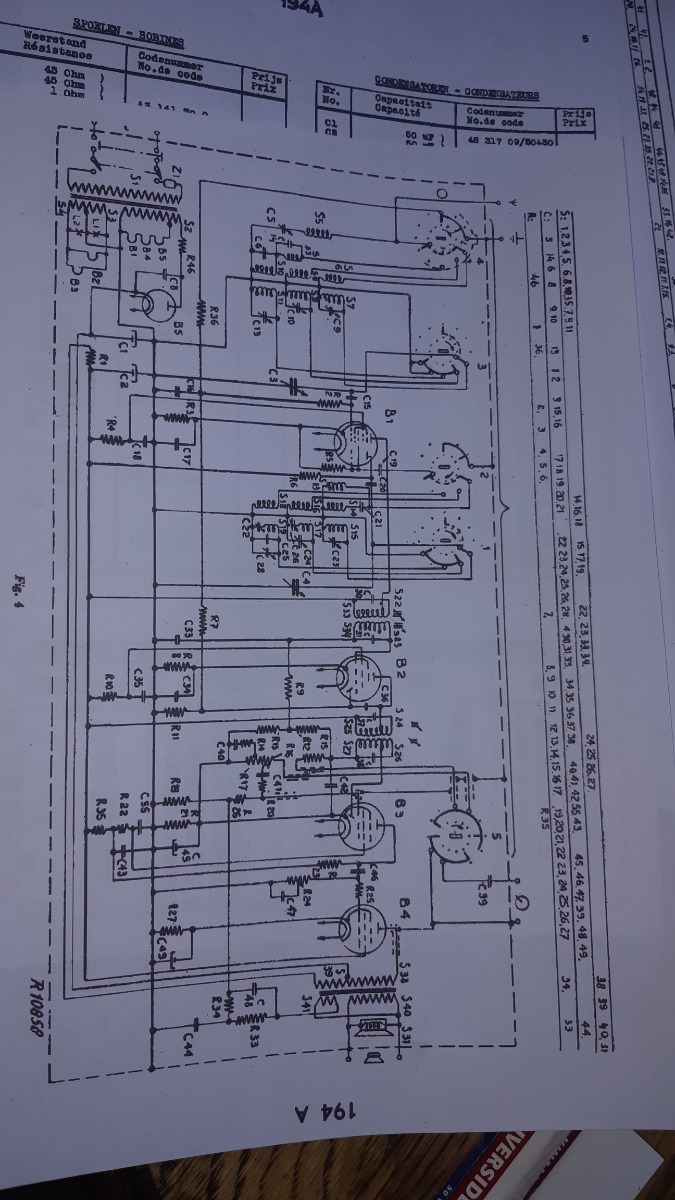

FOTO 1 FOTO 2 Goedenmorgen beste radio liefhebbers,Ik heb hier een schema van een Siera buizenradio en zie in hetschema geen meetpunten staan om spanningen te meten.Ik heb er wel een aparte lijst bij waar het een en ander opstaat.Hoe moet ik die lijst nu lezen?Betekent dat dan bijvoorbeeld dat op R1665 volt moet staan en R23,150 volt enz,enz.                                                                        Mvg. Emile.
Laatst bewerkt 16 jan 2024 16:05 door admin.
De volgende gebruiker (s) zei dank u: peter1952
