Spanning

Hallo ben , de spanning komt van b6 , c49 zit bij de e trafo en niet in het circuit van r1. 325v staat hier nu , kan dat kloppen?

Misschien is het mosterd na de maaltijd, maar als je een gloeilamp in serie als stroombegrenzer had gebruikt dan had je meteen kunnen zien dat er iets niet in orde was:   de lamp gaat dan fel branden, omdat er een sluiting in het toestel zit.  Ik gebruik zo'n eenvoudig controlemiddel altijd na een reparatie of bij een onbekend toestel.

Hans

@Ben ,
R1 (820 ohm) zit na de anodekring van de eindbuis.
Denk eerder aan sluiting in C2 / C62 of C63.

ik haal de defecte elco dan weer weg van het chassis, ik vind dingen die geen functie meer hebben dan weer niet staan op een chassis,

Dat is de reden dat ik geen voorstander ben van het "verstoppen" van elco's in de oude behuizing.
Je ben een tijd aan het prutsen en niemand die het ziet.
Daarom knip ik de draden van de originele elco los en laat hem zitten.
De nieuwe elco's zijn klein genoeg om onder het chassis te plaatsen.
Maar als R1 is uitgefikt zou ik eerder naar C49 kijken en hopen dat de Ugt nog heel is.
Succes en groet, Ben

Een vraagje van een amateur

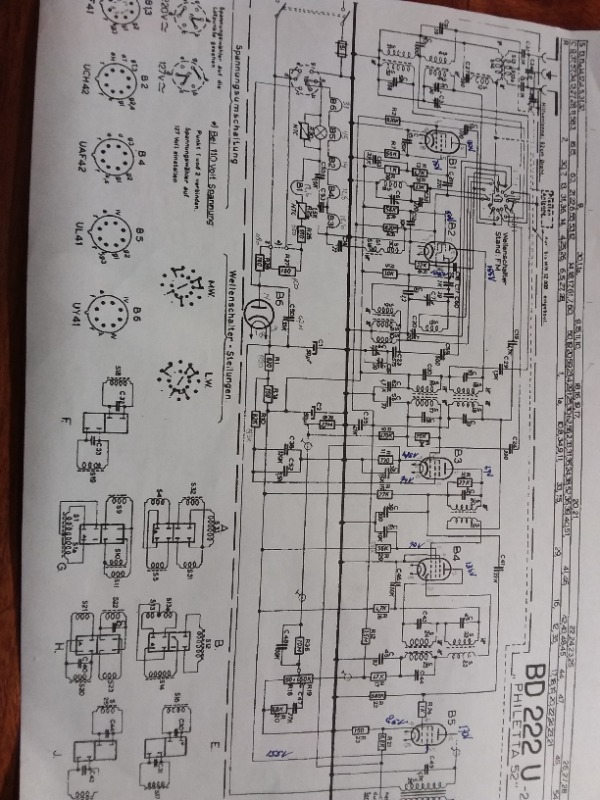

Ik heb een philips bd 222 u -22 philetta.
ik heb nu c1 en c2 filtercondensatoren gewisseld voor nieuwe. Bij het wederom aansluiten is r1 820 ohm eruit gefikt. De gelijkspanning uit b6 uy41  is 325volt. Anode spanning van b5 ul41 isopgegeven voor 170 volt. .
c1 en c2 heb ik verstopt in de orginele behuizing en deze weer dicht gelijm weer dicht gelijmd.
zou ik c2 verkeerd om hebben zitten? Klopt de 325 volt?
dank zegged peter
