Ombouw van B5X23A van FM naar FM stereo
26 jan 2020 20:31 - 26 jan 2020 20:34 #81823
door Henielma
Ombouw van B5X23A van FM naar FM stereo werd gestart door Henielma
Eind vorig jaar een B5X23A radio opgeknapt. Inmiddels werkt de radio weer prima maar ik vond het wel jammer dat de FM ontvangst bij dit type radio mono is. Na wat googelen in een commentaar op een Youtube video iemand gevonden die een vergelijkbaar type omgebouwd had naar FM stereo. Contact opgenomen met deze Christian uit Frankrijk. Hij gaf graag meer info over zijn ombouw. Hij gebruikte een stereo decoder ic uit de jaren 70 namelijk de MC1310. Tevens gaf hij het schema van de inbouw in de radio.

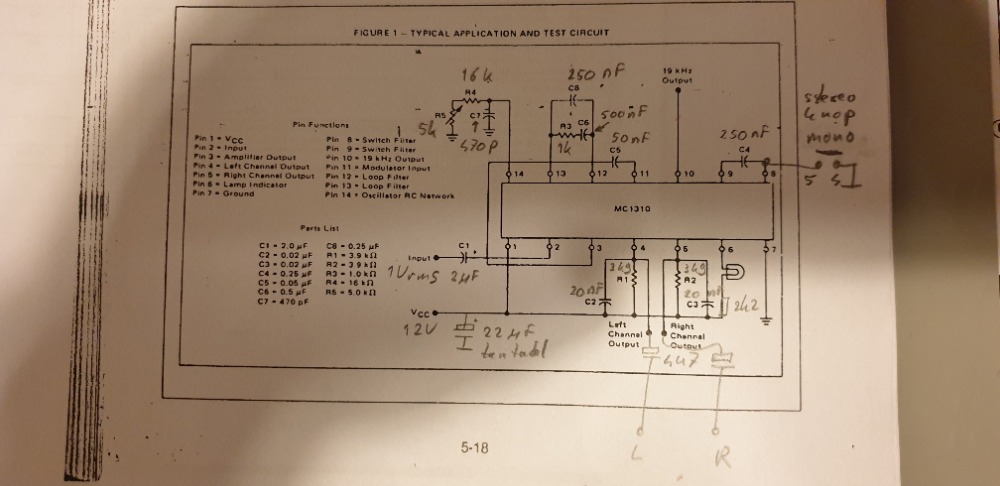

Aan de hand van zijn informatie aangevuld met het standaard schema in de datasheet van de MC1310 onderdelen aangeschaft en de schakeling opgebouwd op een breadboard. Verder uit de 6,3 Vac de 12 Vdc voedingsspanning gemaakt voor deze chip met behulp van een diode cascade schakeling en een 7812 regulator.

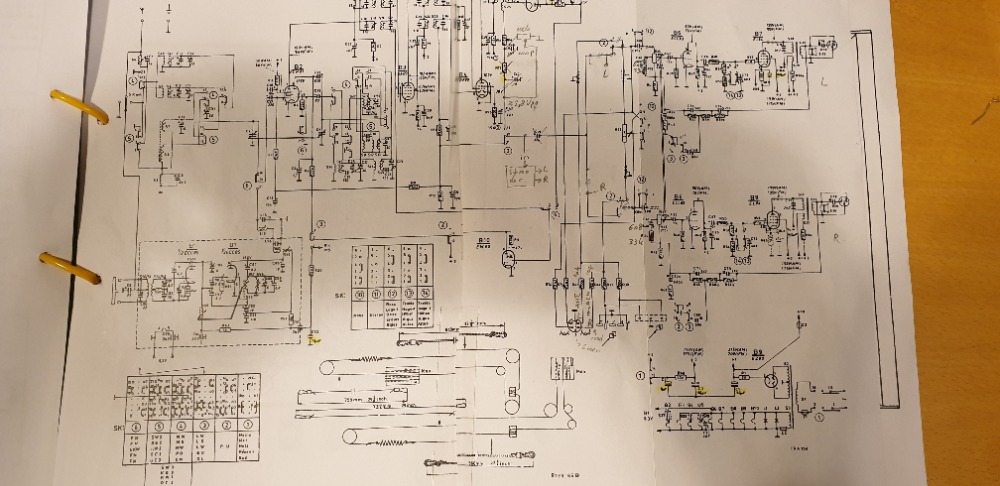

Hieronder is in het schema te zien hoe de FM stereo decoder breadboard gekoppeld is met de circuits in de radio.

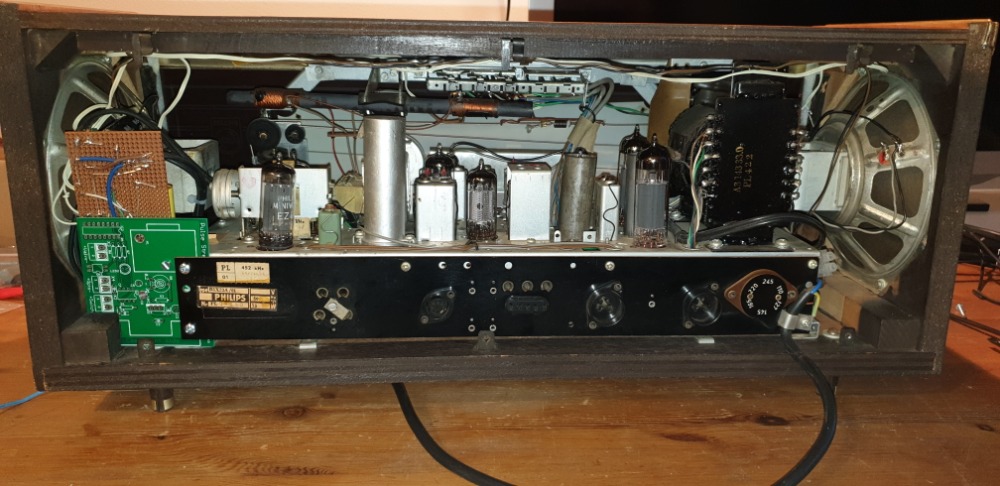

De inbouw is minder netjes gebeurd, misschien dat ik later deze opzij tegen het frame ga monteren zodat deze print niet meer in het zicht zit.

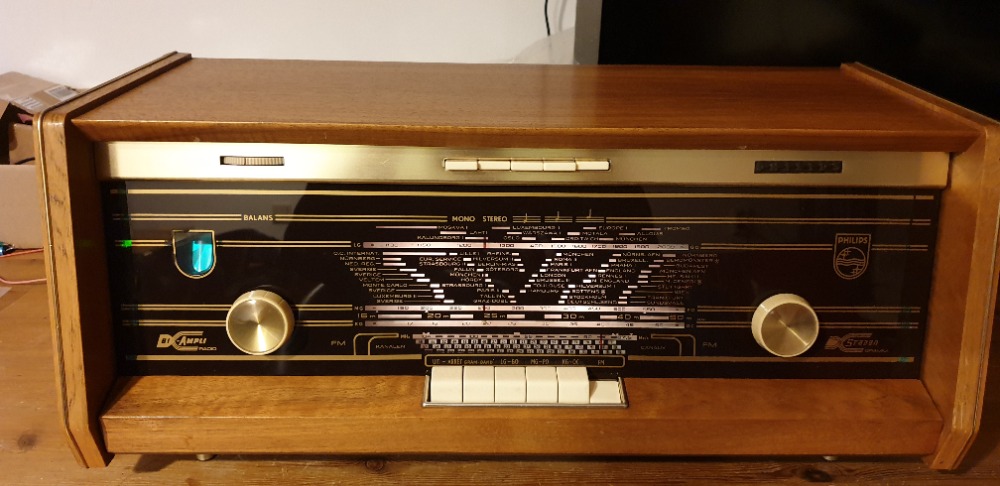

Aan de voorzijde is links van het afstemoog de groene stereo LED te zien. Wanneer de knoppen bovenaan naar mono geschakeld worden wordt de stereo demultiplexer omgezet naar mono.
Door de overdaad aan lage tonen was het stereo effect minder goed te horen. Nadat het effect van de standaard louness schakeling verminderd is door R33 te verhogen naar 33k en C60 te verlagen naar 6n8 is het stereo effect prima.
Kortom deze B5X23A speelt inmiddels FM stereo. Het decoder IC heeft als productieweek 1976 week 40 en dat is inmiddels ook alweer 43 jaar geleden en is net als de radio inmiddels retro.
Aan de hand van zijn informatie aangevuld met het standaard schema in de datasheet van de MC1310 onderdelen aangeschaft en de schakeling opgebouwd op een breadboard. Verder uit de 6,3 Vac de 12 Vdc voedingsspanning gemaakt voor deze chip met behulp van een diode cascade schakeling en een 7812 regulator.
Hieronder is in het schema te zien hoe de FM stereo decoder breadboard gekoppeld is met de circuits in de radio.
De inbouw is minder netjes gebeurd, misschien dat ik later deze opzij tegen het frame ga monteren zodat deze print niet meer in het zicht zit.
Aan de voorzijde is links van het afstemoog de groene stereo LED te zien. Wanneer de knoppen bovenaan naar mono geschakeld worden wordt de stereo demultiplexer omgezet naar mono.
Door de overdaad aan lage tonen was het stereo effect minder goed te horen. Nadat het effect van de standaard louness schakeling verminderd is door R33 te verhogen naar 33k en C60 te verlagen naar 6n8 is het stereo effect prima.
Kortom deze B5X23A speelt inmiddels FM stereo. Het decoder IC heeft als productieweek 1976 week 40 en dat is inmiddels ook alweer 43 jaar geleden en is net als de radio inmiddels retro.
Laatst bewerkt 26 jan 2020 20:34 door Henielma.
