Radio's van 1950 tot 1970

Philips B2X80U: B2X 80U aan/uit schakelaar/volume potmeter

Meer
25 okt 2019 14:14 #80385 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Philips B2X80U: welke waarden heeft R13?

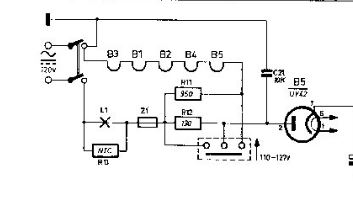

Je netschakelaar verbreekt niet:

Cees- pa1dba

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
25 okt 2019 12:27 #80384 door Kolvenbag
Beantwoord door Kolvenbag in topic Philips B2X80U: welke waarden heeft R13?
Beste allen,

Dank voor jullie discussie en de inzichten die dit geeft.

Ik heb de NTC inmiddels vervangen door een TVS diode: SA5.0CA, bi-directioneel, 5v, 9.2v, DO-204AC, 2 pins. Bij Farnell: bit.ly/2oxOKBh

Het resultaat is dat het lampje van de schaalverlichting brandt, ook als de radio niet is ingeschakeld (dus zodra er een stekker in het stopcontact zit).

Wat kan er hier aan de hand zijn?
Tape is the new vinyl!

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
11 okt 2019 04:34 #80139 door maarten
Beantwoord door maarten in topic Philips B2X80U: welke waarden heeft R13?
Die 8,9Vpp komt overeen met 6,3Veff, dus vandaar de keuze voor 8,2V zeners.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
10 okt 2019 23:48 #80136 door peter1952
Beantwoord door peter1952 in topic Philips B2X80U: welke waarden heeft R13?
Inderdaad, antiparallel is niet goed, ik had moeten zeggen tegen elkaar in in serie. Dus bijvoorbeeld de kathodes aan elkaar.

Groeten,
Peter
Peter Boin,

Opgegroeid met de buizentechniek en ondertussen meer dan 50 jaar ervaring met buizen.
Van transistors en halfgeleiders word ik ook niet bang.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
10 okt 2019 23:23 #80134 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Philips B2X80U: welke waarden heeft R13?
Frank, jij hebt gelijk.
Cees- pa1dba

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
10 okt 2019 22:12 #80132 door Franc
Beantwoord door Franc in topic Philips B2X80U: welke waarden heeft R13?
Ik las het niet goed, de zeners staan in anti serie en dan wordt het een ander verhaal.
Dan krijg je 8,2 + 0,7 = bijna 9 V in beide richtingen.

@Peter, anti parallel zou toch 0,7 V spanningsval moeten geven?
De 8,2 V wordt dan toch overbrugd met 0,7V van de andere zener en vice versa in andere richting?

Groet Frank
