Wege phono 202

François
Bedankt voor het schema heb de radio nu spelend de gelijkricht cel eruit gehaald en uit elkaar zag ik van die vierkante stukjes metaal maar daarom heen was het net of er kleine tin kogeltjes om heen zaten.
Dat was denk ik het gepruttel wat ik hoorde poosje geleden.
Heb het gedeelte leeg gemaakt en 4 diodes geplaatst met een weerstand van 150 ohm 5 watt op de plus leiding naar nieuwe elco.
Nu zie ik ook van die teer knolletjes zitten ergens op deze site heb ik gelezen dat je die dan ook beter vervangen kunt.
En ik zal je schema gaan bestuderen of het voltage ongeveer overheen komt met wat het schema aangeeft.

Beiko

Stuur je mij even uw mailadres via pm? Ik krijg het schema niet via het forum verstuurd.
De nieuwe C vervangt de dubbele 2 x 50uF na de gelijkrichter.

François

François
Heb je een pm gestuurd maar als je de zwarte nieuwe elco bedoeld dat klopt daar zit nog maar 1 draad aan die gaat naar aarde.

Beste,

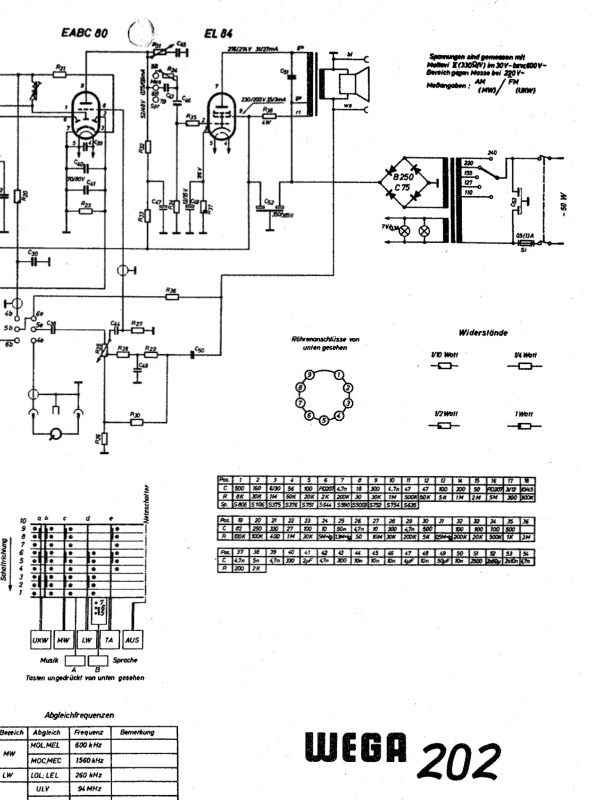

Ik voeg een deel van het schema bij. Dan kan je zien hoe de metalen bus C aangesloten is. Het bruine ding is waarschijnlijk een weerstand R38.



Het schema heb ik ook in mijn bezit. Stuur me maar een mailtje.

François

Hoi François

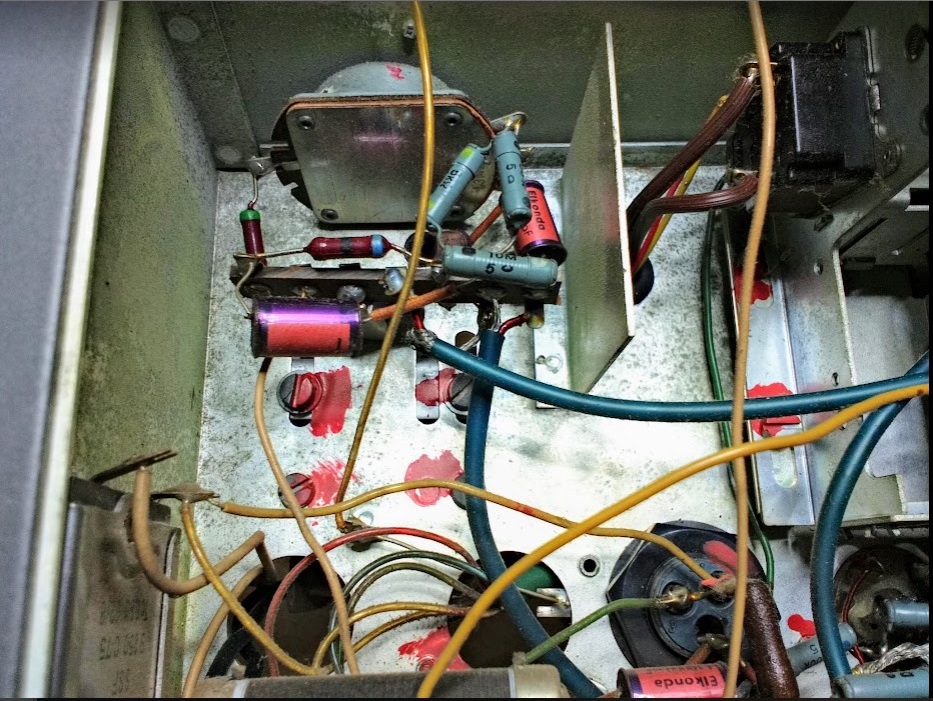

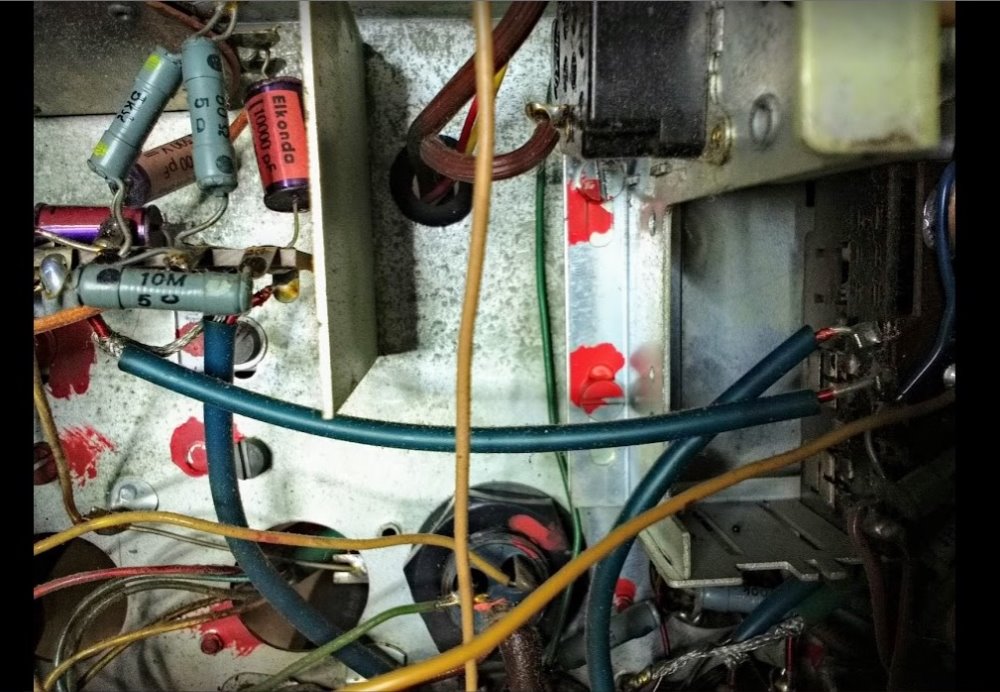

Heb ook nog 2 fotoos van de originele elco en dat de draden er nog aan zitten hier is een bruine condensator op te zien die er wel verdacht uit ziet van kleur. Weet niet of jij die condensator bedoeld.

@Derk,
Mocht het nodig zijn heb ik nog wel zo'n selenium gelijkrichtcel voor je.
Maar eerst proberen met je nieuwe elko, zit er nog sluiting in je radio of trekt de eindtrap te veel stroom, (koppel C) dan komt er een rotte eieren lucht uit de gelijkrichtcel , en dan wordt dat vervangen.
Succes !
