Brevete S.G.D.G. vonkzender?

Hmm, ja, indrukken voordat ie in gang schiet is inderdaad niet logisch.
Intrigerend apparaatje. Ben benieuwd hoe alles intern aangesloten zit.

Laurens dank voor je uitleg, denk nu ook dat het is wat je omschrijft.

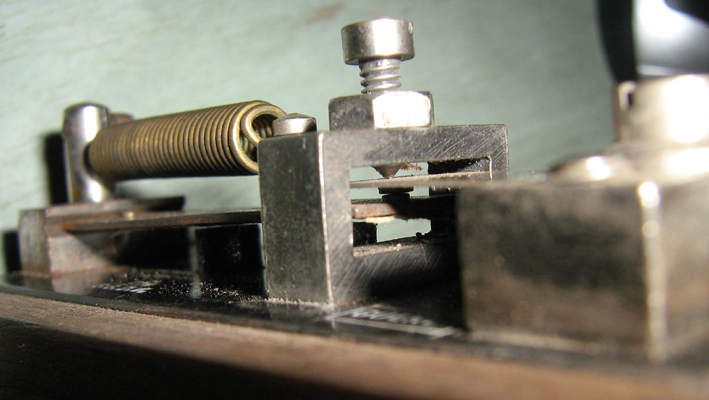

Een zelfstandig apparaat (Buzzer) om de radio te testen.
Meet tussen de aansluitschroeven 0 Ohm en als ik het veercontact indruk +/- 1k.
Heb hier geen meter om de spoelweerstand exact te meten.
Als ik spanning zou zetten op de klemmen, dan is er een kortsluiting via dat veercontact.
Je zou het dan op gang moeten helpen door het veercontact eenmaal in te drukken?.
Dat is de reden dat ik in de vorige tekening de plus aan de regelaar denk.
Ga het thuis wel verder onderzoeken en mogelijk vindt ik nog wat informatie.
Groet, Ben

Het kan een buzzer of een onderbreker zijn.
Bij een onderbreker zou je wel 4 nette aansluitingen moeten hebben (2 voor de aansturing, 2 voor het schakelcontact). Of het contact moet de magneetspoel kortsluiten (en het geheel komt dan in serie met bobine te staan). Maar ik vind de opbouw niet 'zwaar' genoeg voor een onderbreker - de contacten moeten zeer degelijk uitgevoerd zijn om een stroom van meerdere amperes te schakelen aan 25 tot 100hz ongeveer.

Buzzers zijn spoeltjes met een normaal-gesloten contact in serie.
Als je een zeer hoge of oneindige weerstand meet tussen de twee aansluitbussen, als je het contact met de hand opendrukt, dan is het een buzzer.

Je kan het namaken met een relais waarbij je de spoel in serie met dat contact zet.

Die buzzers zijn niet bedoeld om een andere spoel mee aan te sturen, maar puur om een laagvermogenssignaaltje mee te genereren om je apparatuur mee te testen. Het spoeltje dat het contact open trekt, zorgt voor de inductiepiek die voor een klein vonkje in het onderbrekercontact zorgt.

Er zijn twee theorieën over de werking van vonkzenders: de eerste, meest bekende is de 'aanstoot' theorie. De vonk stoot een LC kring aan die oscilleert op z'n afgestemde frequentie.
De tweede (zeer interessante!) is de negatieve weerstandstheorie. De vonk heeft een weerstand die daalt naarmate de stroom oploopt. De werking is zoals bij een tunneldiode-oscillator.

Ik heb zelf een dergelijk apparaatje gemaakt met een relais en een ferrietantenne, het signaal komt ongeveer 30m ver. Met een goed afgestemde langdraad zal het honderden meters ver te horen zijn. De bandbreedte was 25 a 50khz.

Dank je wel Gidi, zou dan moeten zoeken naar de naam “GUENET”.
Maar Tjerk kwam al uit op persoonsnamen, ga verder zoeken.

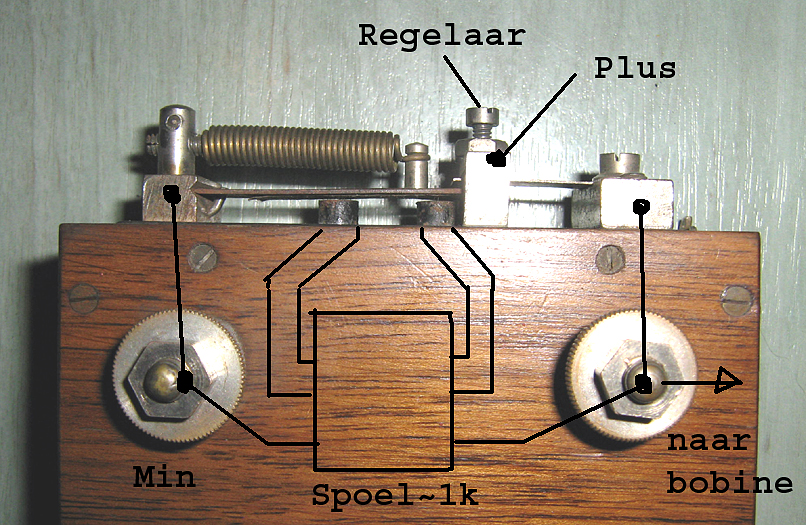

Het is hier ook geen mooi weer en heb geprobeerd te tekenen wat er mogelijk in zal zitten.
Een bobine zit hier niet in, het lijkt een triller te zijn die mogelijk een bobine aan kan sturen.
Groet, Ben

Weer wat geleerd! Andere hobbies komen het ook tegen.

@Cees 1DBA: in die tijd natuurlijk niemand. Las ergens dat vonkzenders in 1929 werden verboden in de US. Had sowieso eigenlijk helemaal geen idee hoe vonkzenders een bruikbaar signaal in de ether konden krijgen dus dit was ook errug leerzaam.

Breveté S.G.D.G. is een merkteken dat op Franse producten werd aangebracht, ten teken dat er octrooirechten op van toepassing zijn (waren). De afkorting S.G.D.G. staat voor "sans garantie du gouvernement" (letterlijk "zonder garantie van de overheid"). De afkorting S.G.D.G. staat vaak ook op producten zonder de toevoeging "Breveté". Daarom wordt onterecht wel eens gedacht dat S.D.G.D. een merknaam of de naam van een fabrikant is.

Mvg,

Gidi
