Silver Pocket Radio PC-400; een draagbare buizenradiocamera

Maar, pas op! Die D buisjes zijn erg teer.
Een verhoging van de anode spanning en ze zijn binnen enkele uren
al helemaal op.
Als jongen heb ik eens een net voeding, een soort PSA daar voor gemaakt.
De anode spanning die daar af kwam was enkele tientallen volts te hoog.
Ach, dat kan wel, dacht ik, maar al na enkele uren, zakte de ontvangst
en het volume af.
Buisjes uit gewisseld en ontvangst en volume weer goed.
Gauw goede maatregelen genomen, een dikke R in serie, maar
dat was wel balen, 4 buisjes naar de eeuwige jacht velden.
Was wel een les: De juiste anodespanning moet en niet meer.
De anode batterij gaat vrij lang mee. De gloei stroom batterij is
binnen een dag spelen helemaal leeg.
Die radio's vreten gloei stroom batterijen.
Cees.

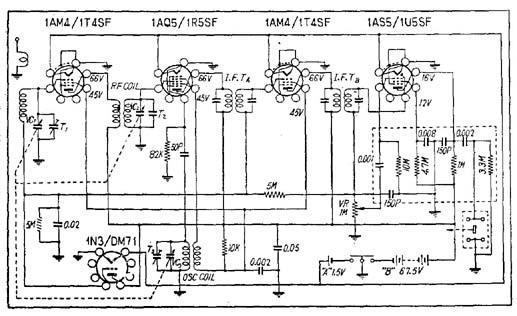

Zoveel zal 48 of 68 V niet uitmaken. Het schema heeft het inderdaad over 67.5 V, dat zijn dus 45 celletjes van 1.5 V in serie. Vijf van die 12 V celletjes leveren dan 60 V en dat zou prima moeten gaan. Ze zullen wel snel leeg zijn...

Verder heel grappig ding, zeker ook met een extra trap RF versterking en een drievoudige afstem-C.

Welkom op dit forum, Wllem,
Dit heb ik nog nooit gezien.
Een leuk bijzonder ding.
Zullen verzamelaars zeker in geïnteresseerd zijn.
Cees.

Dank je wel Peter voor de informatie over de vierpolige aansluiting die dus eigenlijk twee tweepolige zijn. Is die tweepolige een standaard stekker? Zouden de stekkers horizontaal of verticaal moeten?

Als ik zo de vermogens zie ga ik toch eens proberen om die 4x12V=48V batterijen aan te sluiten, of zou dat een te hoog voltage zijn?

Opvallend dat in het exemplaar dat op de Japanse veilingsite staat een 67,5V batterij moet. Net zoals trouwens op het schema staat dat mijn naamgenoot Willem vond .

Groeten,
Willem

Op de vierpolige aansluiting kunnen twee oortelefoontjes worden aangesloten; bij het insteken van de oortelefoonsteker wordt het pertinax plaatje naar binnen gedrukt en daardoor het toestelletje ingeschakeld.
De voeding bestaat uit twee parallel geschakelde 1,5 V. batterijen en een 45 V. batterij. De batterij van 45 V. hoeft maar enkele mA te leveren, de 1,5 V. batterij 250 mA (50 mA per buis).

Groeten,
Peter

Ik ben ook voor het eerst ingelogd en zie jouw mooie toestel en heb even meegezocht
om wat meer info er over te krijgen en vermoedelijk het schema gevonden met
de zij aansluiting die is bestemd lijkt me voor een oortelefoontje die in dat kleine tasje hoort.


Ook een Willem. :woohoo:
