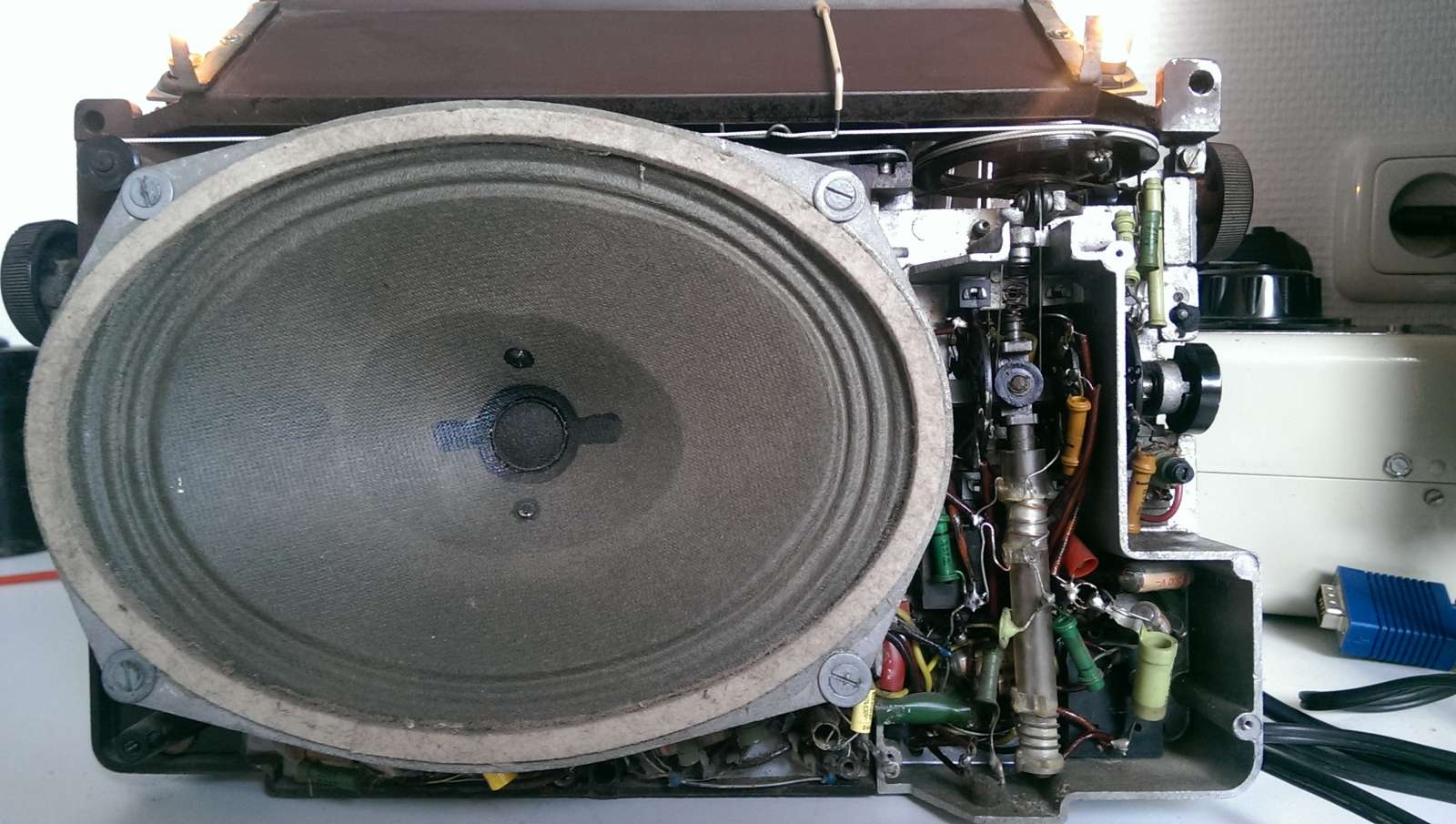

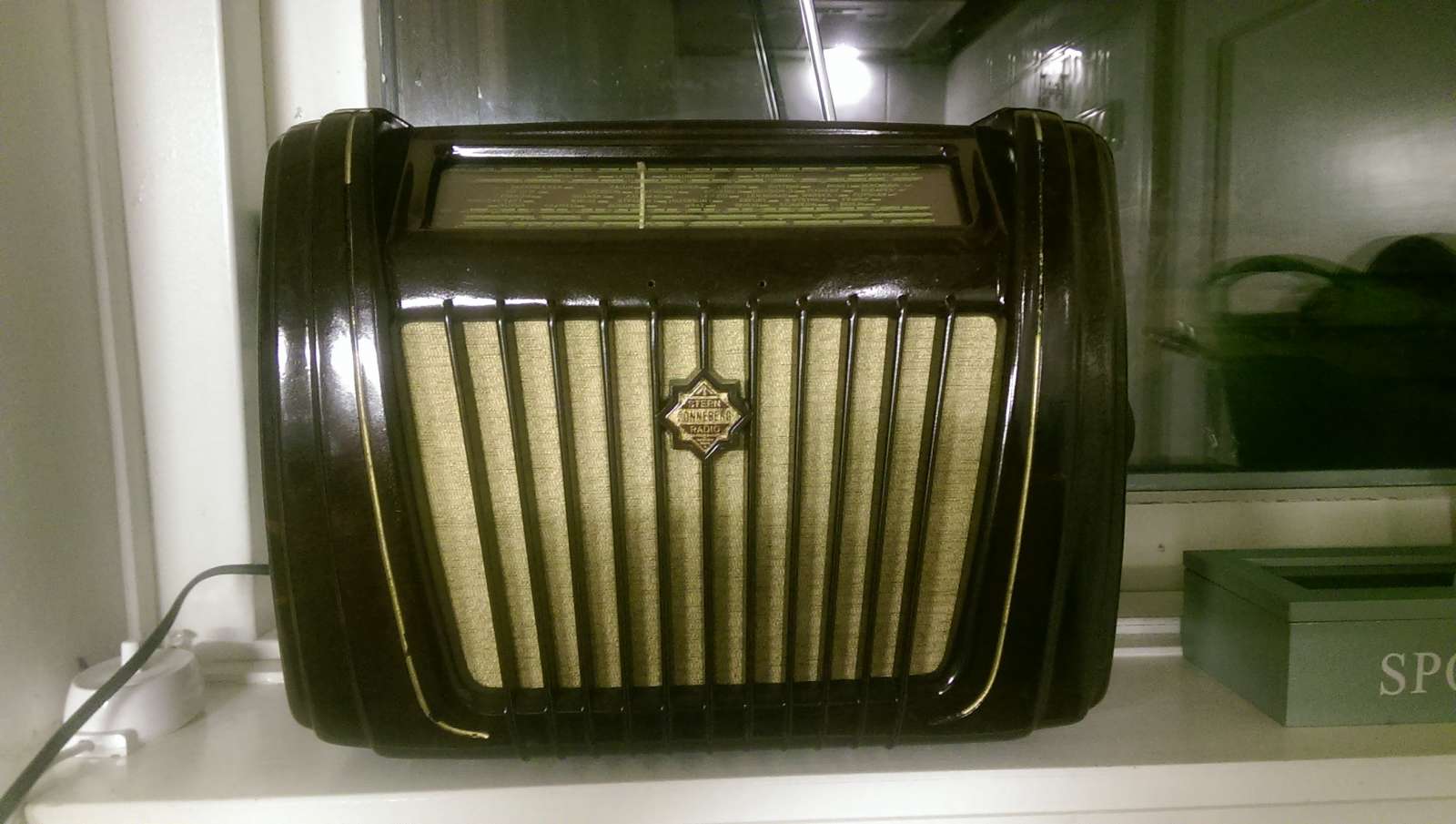

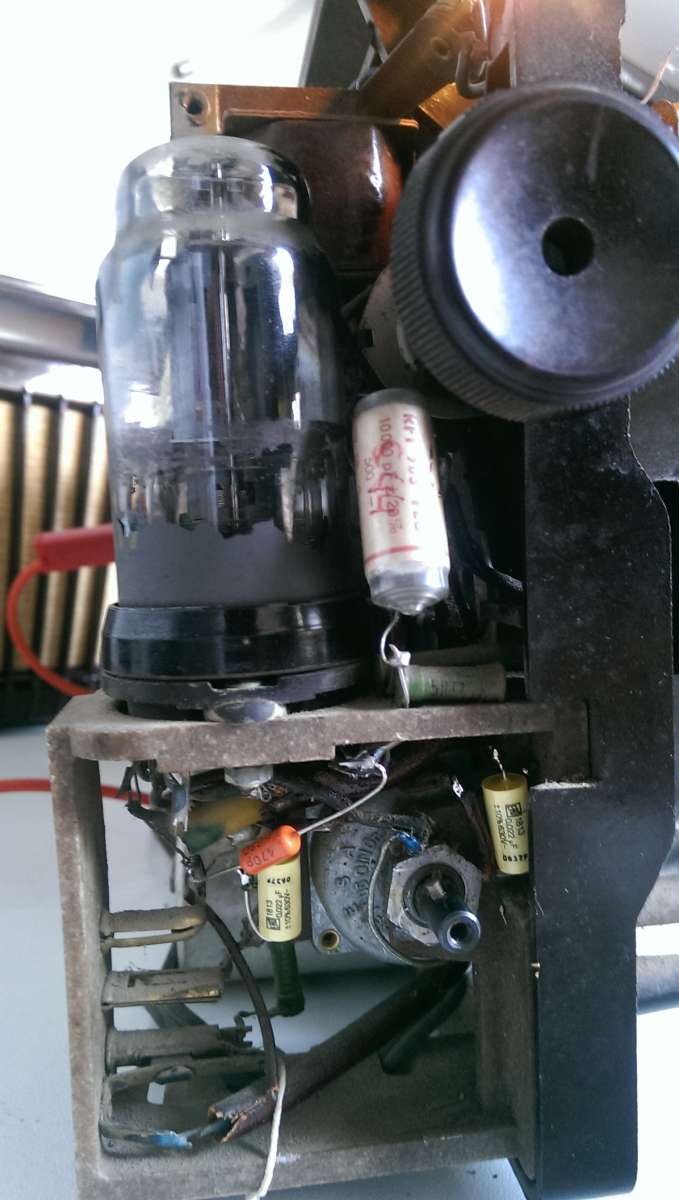

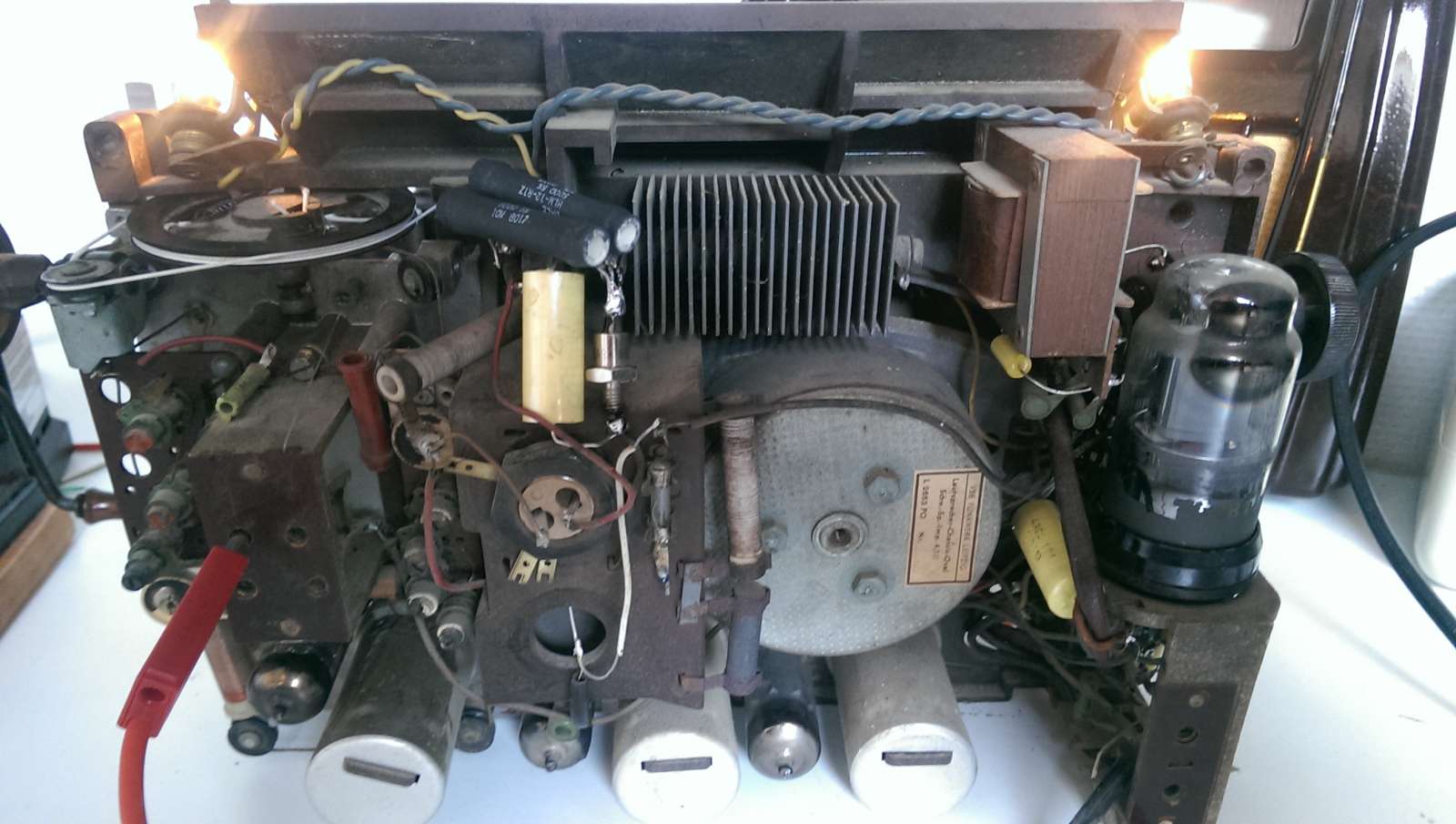

vroege fm radio, Stern Sonneberg Naumburg, bakeliet

Hij is weer klaar om gebruikt te worden en mag een tijdje dienst doen in de keuken.

Tjerk: Ik bedoel inderdaad hepthode. Wat wil je ook: Penthode, hepthode, hexode...... Al die roosters ook.....je zou de tel kwijtraken.

Groeten,
Peter

@Peter: nee, had ik niet gezien. Beetje moeilijk volgen dat schema maar het lijkt erop dat je helemaal gelijk hebt. 't Is overigens heptodedeel van de UCH81. Zowel AM als FM met variometerafstemming. Daarom zitten er zoveel spoelen in...

Ja,@ Klaas De simpelheid zelf. En toen al zo'n dubbel buisje triode en eindpenthode was toen moderne
techniek toepassen. Ze liepen daar wat betreft techniek echt niet veel achter i.v.m het westen.
Denk maar eens aan de ruimtevaart techniek in de jaren '50 liepen ze zelfs voorop.
En dan ook nog variometer afstemming, geen (dure) varco. Slim.

@ Peter, Ja petje af voor deze slimme DDR ingenieurs. Zelf osc mengtrap met het triode deel UCH.
Hebben de radio pioniers in de begintijd van Superheterodyne niet dat zelfde principe ook gedaan
met een triode? Maar dan wel voor AM ontvangst.
Vr gr Cees.

Hebben jullie gezien dat in de FM-stand de triode van de ECH81 als zelfoscillerende mengtrap wordt gebruikt? Het penthodegedeelte werkt dan alleen als HF-versterker. De ingangskring is breedbandig en er wordt in de anodekring afgestemd.
Wat een gek ontwerp! Maar wel ingenieus bedacht.
Volg maar eens de anodeketen van het triodegedeelte. Dan zie je dat de primaire van de eerste MF transformator in het anodecircuit van de triode is opgenomen. Kennelijk kwam men er achter dat een ECH81 niet (goed) werkt als mengbuis voor de FM.
Ik neem toch mijn petje af voor de ingenieurs die deze schakeling bedacht hebben.

Groeten,
Peter

Ook de West-Duitse radio's in de budgetklasse van rond 1951 hadden dezelfde schakeling: Dus met hexode-triode mengtrap zoals ECH11/42/43/81 en flankdetector. Is niet specifiek voor Oost-Duitse fabrikanten. In eerste instantie was FM-ontvangst niet bedoeld voor long-distance, maar voor lokale ontvangst van sterke zenders. Hooguit tot ca. 20 km.

Groet, Jan
