philips luidspreker AD 3000

Je kan de MA opmeten van de anode EL 84 is dat 48.MA
Dan past tussen het scherm rooster.5,5 MA .
pas wel op dat de koppeling tot stand blijft met de meter . .
anders gaar de el 84 rood staan .
is het meer dan een weerstand aan brengen .meestal 100 R.
Maar als je de passenden voeding gebruik dan zal het wel goed zijn ?
Kan de voeding niet op 240 ac Prim .?
Pas wel op met dat soort MA metingen dat de Koppel tot stand blijft
Tussen de Anoden en schrermrooster . bvb met veer kleps aan de meter .
stroom er af bij verwijdering . en koppel aan de kontakten .
En de meter hoog genoeg op MA .
Huub

de spanning van de trafo is zeker 20 volt meer als bedoelt
mede door dat we geen 220v meer hebben maar 227v
Dus ik moet een schermrooster weerstand aan de EL84 doen
wat ik niet goed begrijp in het schema is dat het schermrooster direct aan de HS zit
na het filter met de 6006 smoorspoel
Ook zit er een compensatie over de U72
Of is dit een terugkoppeling naar het schermrooster ?
afijn dat snap ik niet goed.

Het ziet goed uit mooi gedaan
Ik heb dat schema ook wel gebruikt
Dat geeft een goed versterkertje .
Huub

Hoi Peter
ik heb onder de bodemplaat een bordje geplaatst waar de selenium brugcel hoort
daar heb ik 2 diode,s geplaatst en zekering
de spanning van de trafo is zeker 20 volt meer als bedoelt
mede door dat we geen 220v meer hebben maar 227v
Dus ik moet een schermrooster weerstand aan de EL84 doen
wat ik niet goed begrijp in het schema is dat het schermrooster direct aan de HS zit
na het filter met de 6006 smoorspoel
Ook zit er een compensatie over de U72
Of is dit een terugkoppeling naar het schermrooster ?
afijn dat snap ik niet goed.

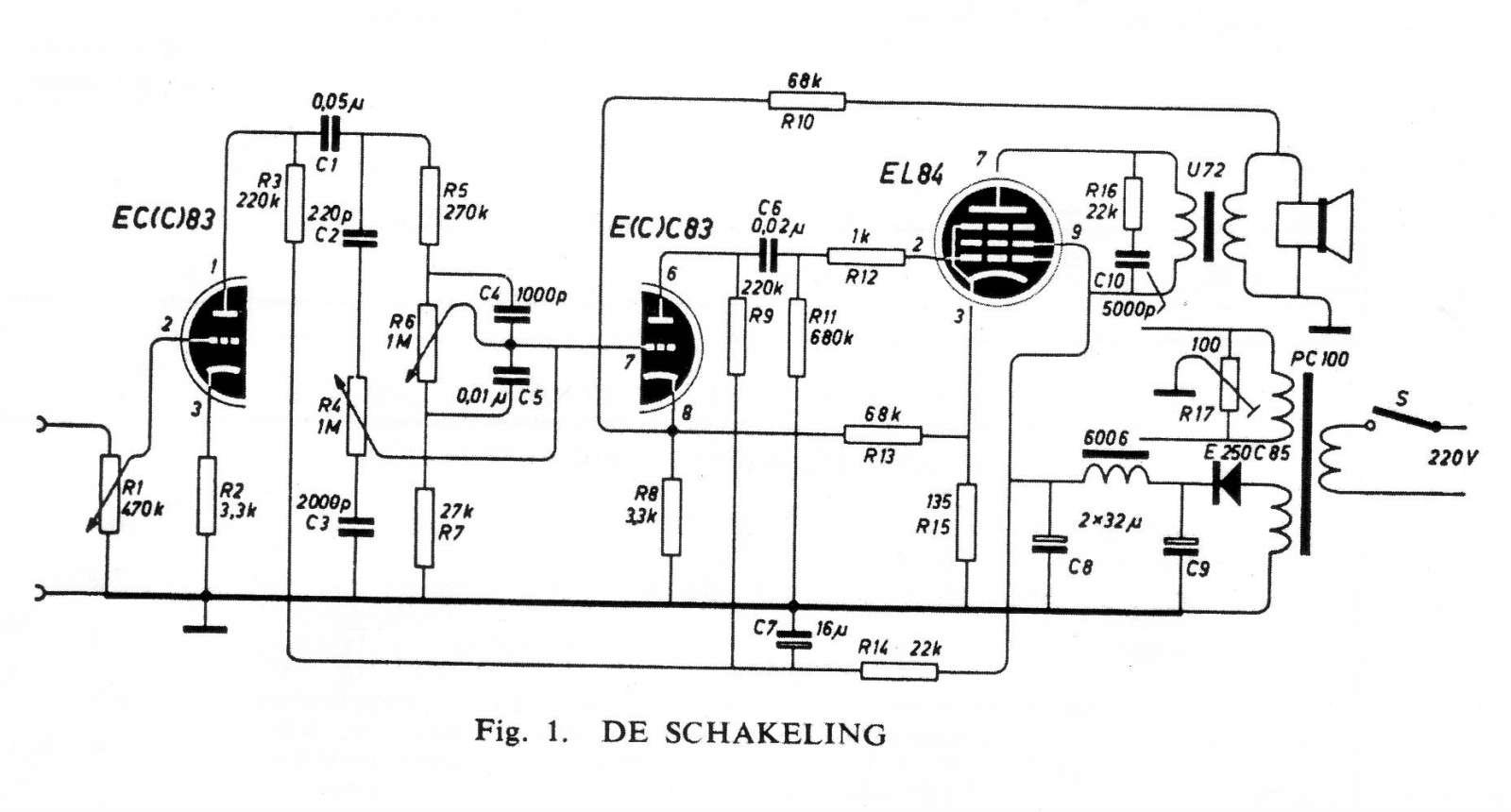

ik zal het schema inscannen en in de bijlage doen
dan kunnen de andere ook mee kijken en meedenken
moet ik weer even naar IE en uit Firefox

Dat belooft heel netjes te worden! Ik zie dat je als trafo de P120 gebruikt. Is geen probleem, je kunt dan of een gelijkrichtbuis (EZ80 bijv.) of twee diodes gebruiken. Het midden van de hoogspanningswikkeling leg je dan aan massa en de uiteinden van de wikkeling gaat via twee diodes naar de eerste elco.

Groeten,
Peter

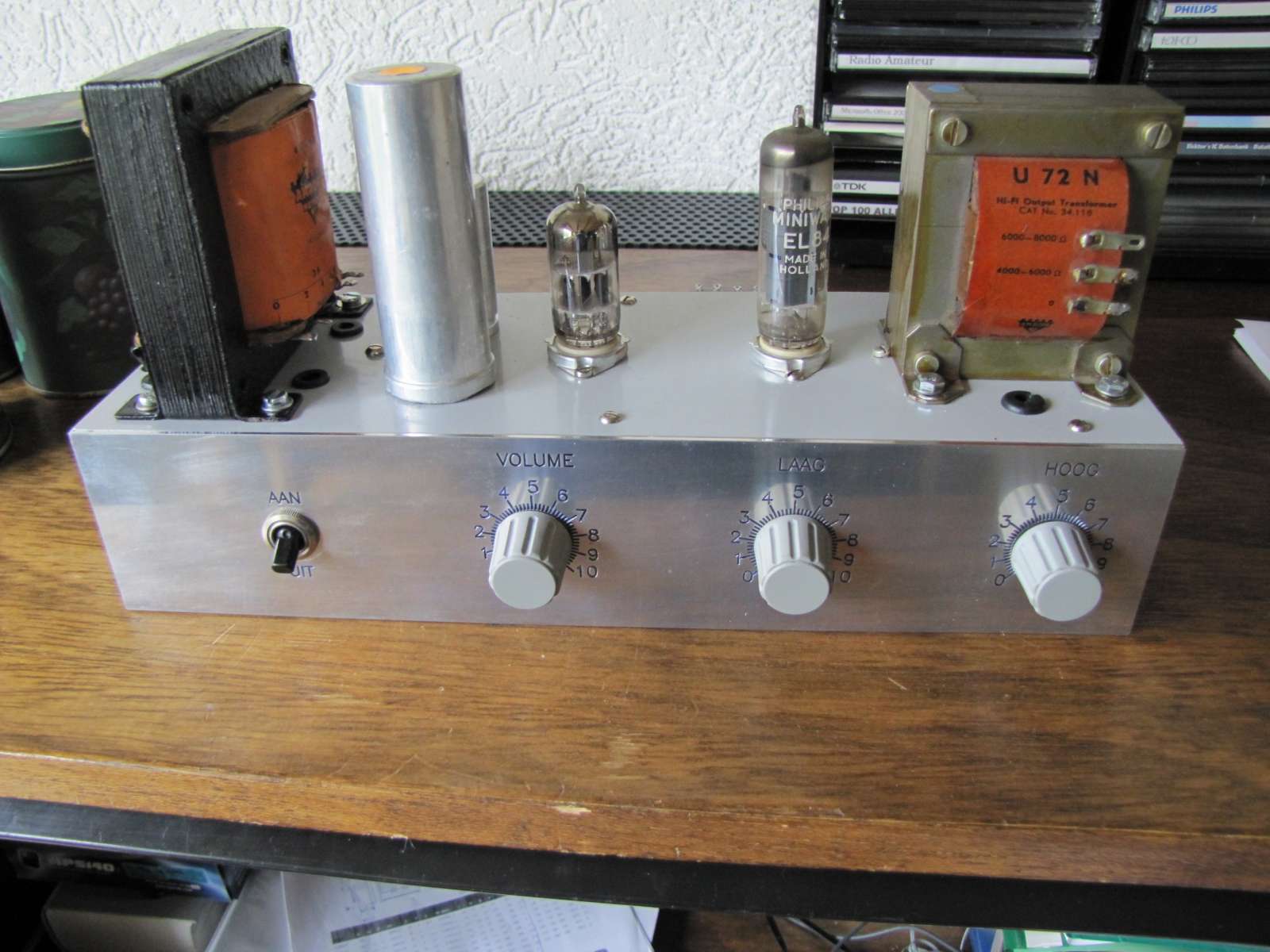

Foto versterker
Dit wordt in een houten kast gebouwd met de AD3800M
dan is geen stofnest met levensgevaarlijke spnning er op
ik moet dan nog wel wat passende luidspreker doek vinden
