philips luidspreker AD 3000

Jij bezit zelfs nog een ouderwetsen Knijptang

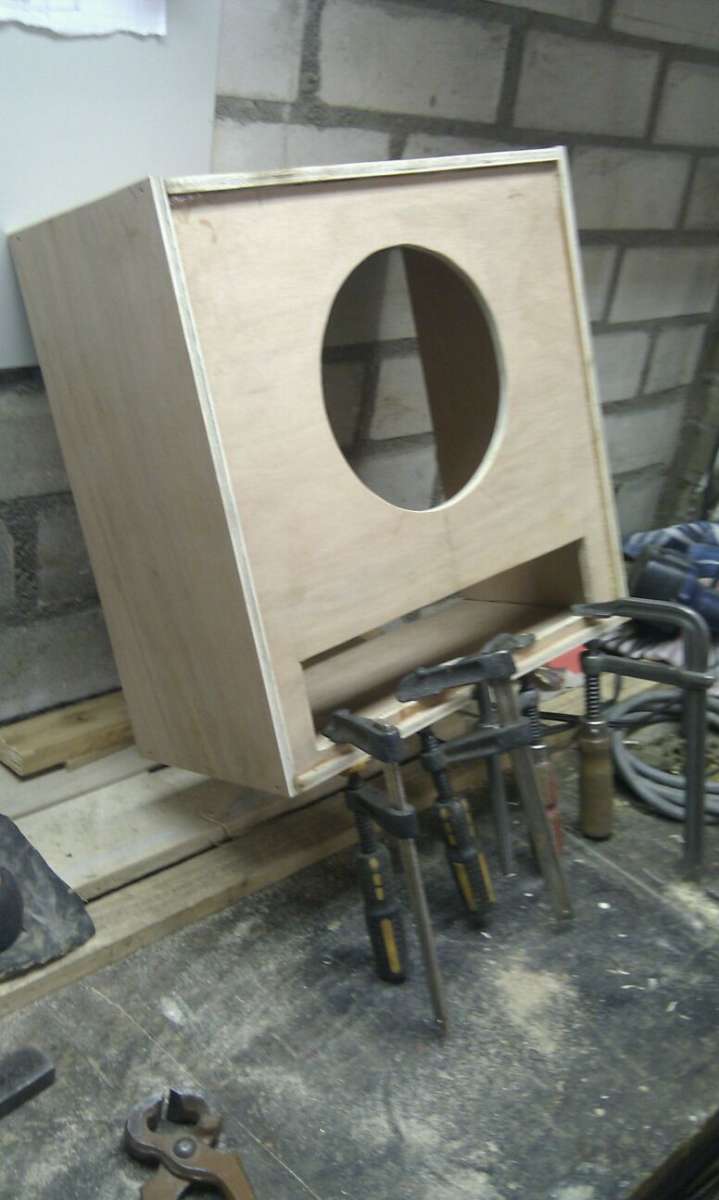

Maar de kast ziet goed uit .

Huub

Hier Moet de versterker in kunnen staan en de luidspreker ook
dan kan ik hem met een MP3 spelertje of zo tot ik een MG Tuner heb laten spelen
wel eerst nog even een mooi kleurtje beitsen beetje roodbruin hout en vernissen

dank voor je bijdrage en opmerkingen Cees
dat is leerzaam

Een aantal jaren geleden heb ik tezamen met een LTS ser electrotechniek dat schematje
m.b.v onderdelen uit een stereo plano gebouwd. Dit om deze LTS ser wat begrip over
buizen techniek mee te geven. Na dat hij het geheel had opgebouwd kreeg de EL84 een rood
hart. Andere buis er in, hielp niet en het geluid ging na verloop van tijd vervormen.
G2 schermrooster stroom opgemeten. Was veel te hoog. Ook de G2 en de anode spanningen
waren te hoog, ca 315V!
Dus toen d.m.v een weerstand de G2 spanning terug gebracht naar ca 250V.
Deze R in serie van af de voeding spanning naar G2.
Die R moest zo dus 315-250 V =65 V wegwerken.
Hebben daarvoor een draadgewonden R uit een oude TV gebruikt.
We kwamen toen op een nog al hoge waarde uit van meer dan 1000 Ohm.
Het geluid was toen redelijk goed, maar weinig bas.
Vervolgens hebben we toen de G2 spanning ontkoppeld d.m.v een elco van 10 uF/350 V.
En vanaf dat knoop punt elco en serie R een stop R geplaatst naar G2.
En? Die versterker heeft jaren lang in de slaapkamer de sterren van de hemel gespeeld.
O, ja, i.v.m met de te hoge anode spanning hebben we voor de kathode R een iets
hogere waarde gekozen. Weet ik nu niet meer, maar is m.b.v het buizenboek en gewoon
een simpel reken sommetje wel uit te rekenen.
Was een leuk en leerzaam projectje.
Vr gr Cees.

Doe ik peter

Huub: Het meten van de anodestroom kan heel goed door de meter parallel aan de primaire van de uitgangstrafo te schakelen. De weerstand van de meter is zo laag t.o.v. de weerstand van de primaire wikkeling dat de meetfout nihil is. Dat de anodespanning dan iets hoger wordt is ook geen probleem omdat dat bij een penthode geen invloed heeft. Zo loop je geen kans dat het anodecircuit onderbroken raakt.
Als de voedingsspanning hoger wordt dan 250 V. en daardoor de anodestroom te hoog, kun je eventueel de schermrooster weerstand vergroten, bijvoorbeeld naar 470 Ohm. Het tussenschakelen van een weerstand in de voeding heeft als nadeel dat de inwendige weerstand van de voeding hoger wordt en dat willen we liever niet.
Bouw het ding eerst volgens schema na en meet dan alle stromen en spanningen. Je kunt dan alsnog corrigeren.

Nog even wat anders: Koppel voor het testen de tegenkoppeling los. Als de fase van de tegenkoppeling verkeerd om zit heb je een prachtige oscillator en krijg je een prachtige giltoon uit de luidspreker. Werkt de zaak zonder tegenkoppeling goed, dan de tegenkoppeling aansluiten. Treedt nu een giltoon op, dan de primaire of de secundaire ompolen (niet allebei!).

De eerder genoemde schermroosterweerstand en de weerstand van 1 kOhm voor het stuurrooster moeten zo dicht mogelijk aan de buisvoet gesoldeerd worden. Dit zijn zogenaamde stopweerstanden, bedoeld om de eindtrap stabiel te laten werken.

Groeten,
Peter
