Nieuwe aanwinst - Graetz Musica 517K

Dat komt goed Henk, maar ik heb al wel een vraag. Is de brugcel geschikt om in de oude behuizing te plaatsen en zet je hier ook een weerstand voor net als bij de diodes?

Gr. Bart

@ Bart, de Fantasia, ook een mooi toestel, met grote gelijkenis. De gehele schakeling is wat uitgebreider.
Draaibare antenne, eindtrap met 2 x EL95, EM34 e.d. Dat maakte dat de Fantasia in een hoger segment zat. Destijds DM488,00 . De component opstelling is gemakkelijker toegankelijk door de ruimere opstelling.

Het oplossen van de brom lijkt me niet zo een probleem. Een 110 Hz voedingsbrom hoor je gelijk. De gelijkrichter kun je vervangen door een brugcelletje of 4 diodes 1N4007 die je in de oude behuizing onderbrengt als je het origineler wilt laten lijken. En de voedings elco kun je vervangen door er andere elco's in aan te brengen, 2 x 47uF - 450 volt. Dan zal je brom wel weg zijn. De weerstanden zullen nog wel goed zijn, hebben een goede kwaliteit. De Ero condensatoren zou ik er dan uithalen en vervangen.

Dus Bart, op de werktafel die radio.

Henk K,
Een oogbespaarder dus. Maar hij zal pas echt goed zijn werk kunnen doen als de
schakelaar overbrugt word door een R met een hoge waarde, die er voor zorgt dat er
ook als het oog uit staat enige heel kleine kathode emissie in stand blijft.
De waarde van die R moet dan zodanig gekozen worden dat het oog nog net niet zichtbaar
groen word in het donker als het uit staat.
Dit voorkomt kathode verharding en bevorderd dus de "levensduur"van het oog.
Succes met het opknappen van deze mooie radio.
Vr gr Cees.

Leuke radio Henk.Zelf heb ik de Fantasia 622.
Deze staat in de wacht voor een revisie,speelt wel maar met brom.
Ik volg dit op de voet.

Gr. Bart

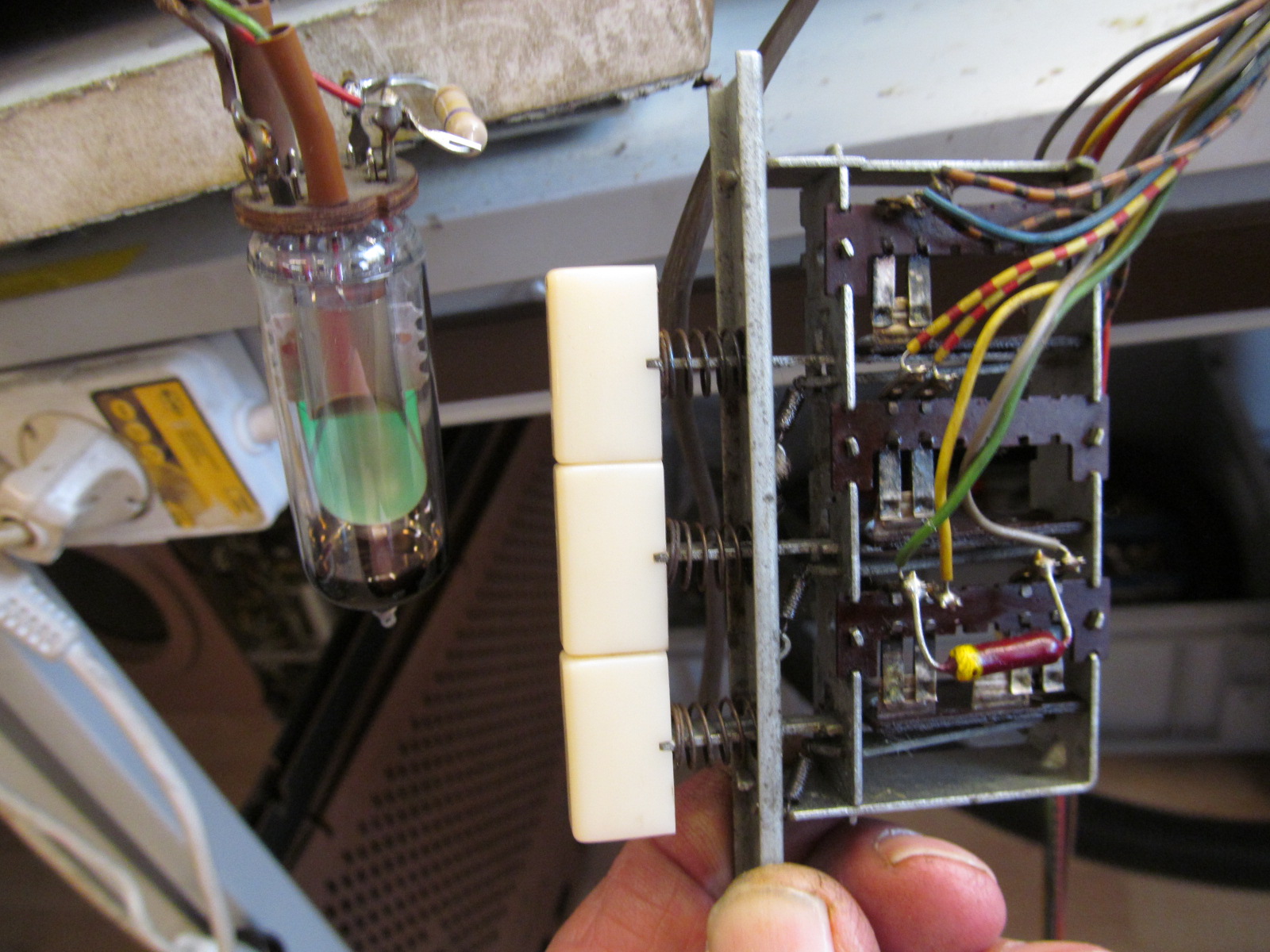

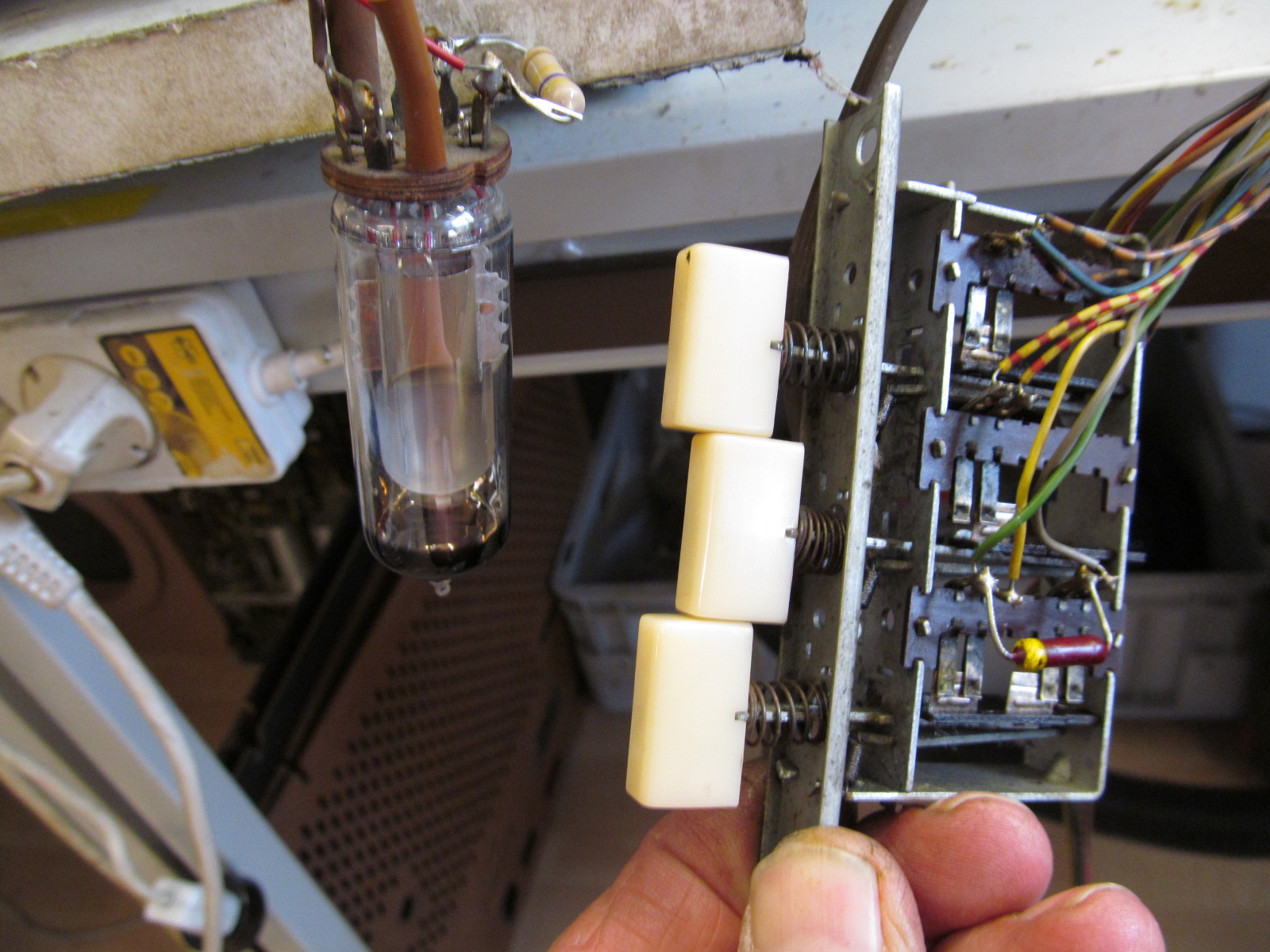

Wat ook wel aardig is de knop om de EM80 uit te zetten, zie ook andere topic,. De EM80 was overleden, dus er een nieuwe ingezet.

Heb vandaag wat aan de radio gewerkt. het geluid was redelijk maar wat dun, kraakte en de diverse schakelunits werkte niet lekker. De kast zelf kan ook wel wat opknapwerk gebruiken. Eerst de radio uitgekast, voorlopig nog even aan de speakerplank laten zitten.

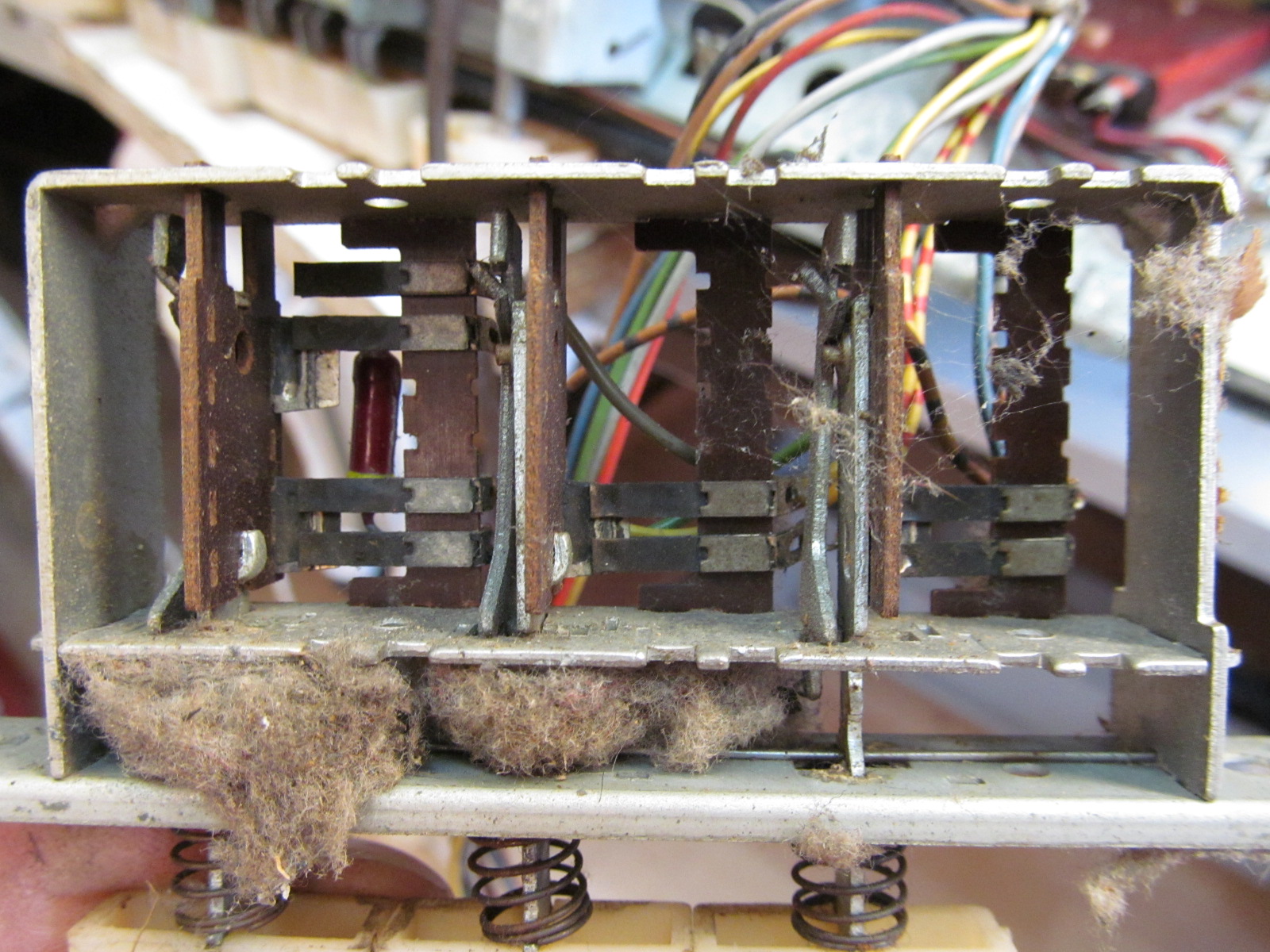

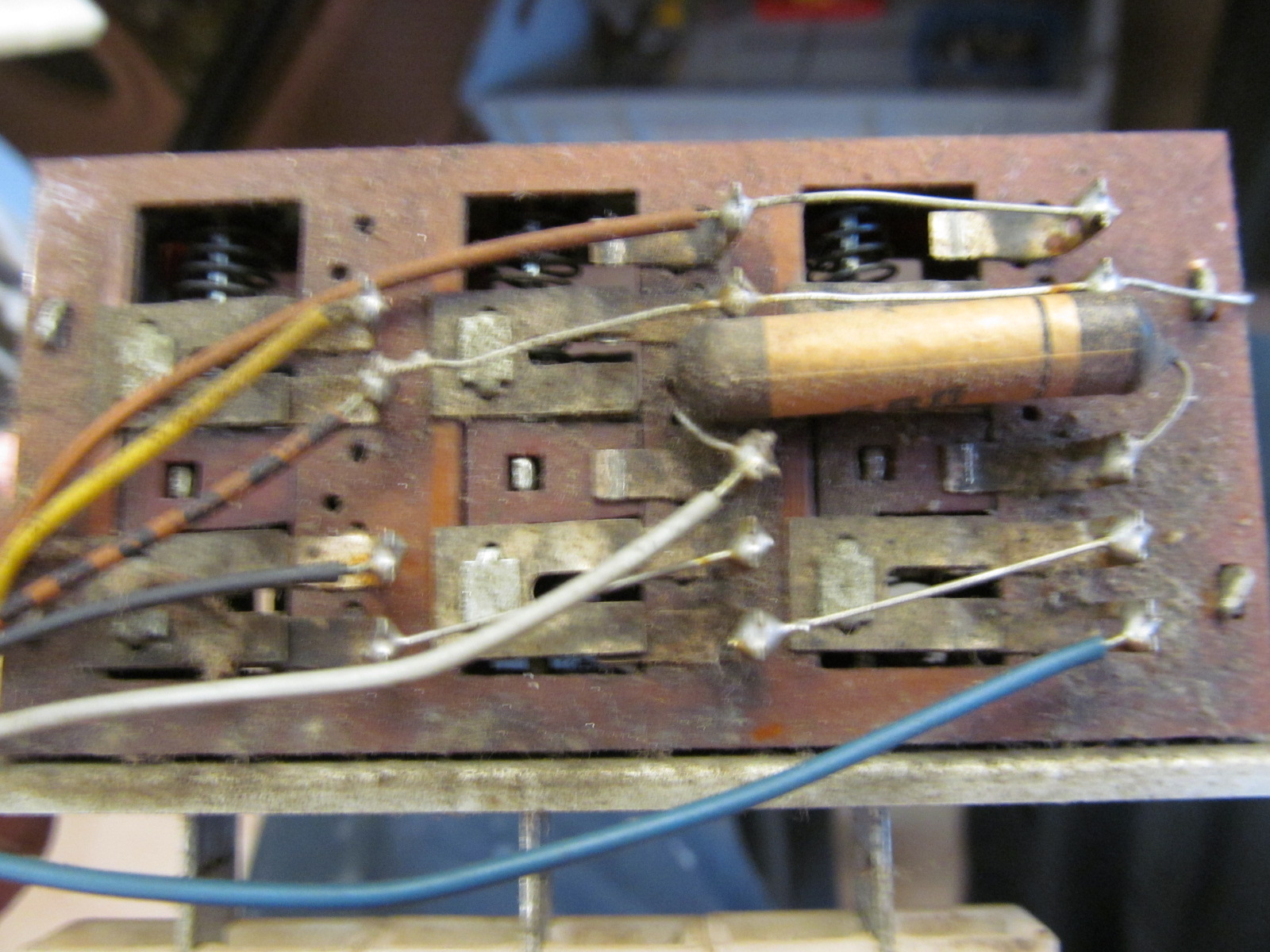

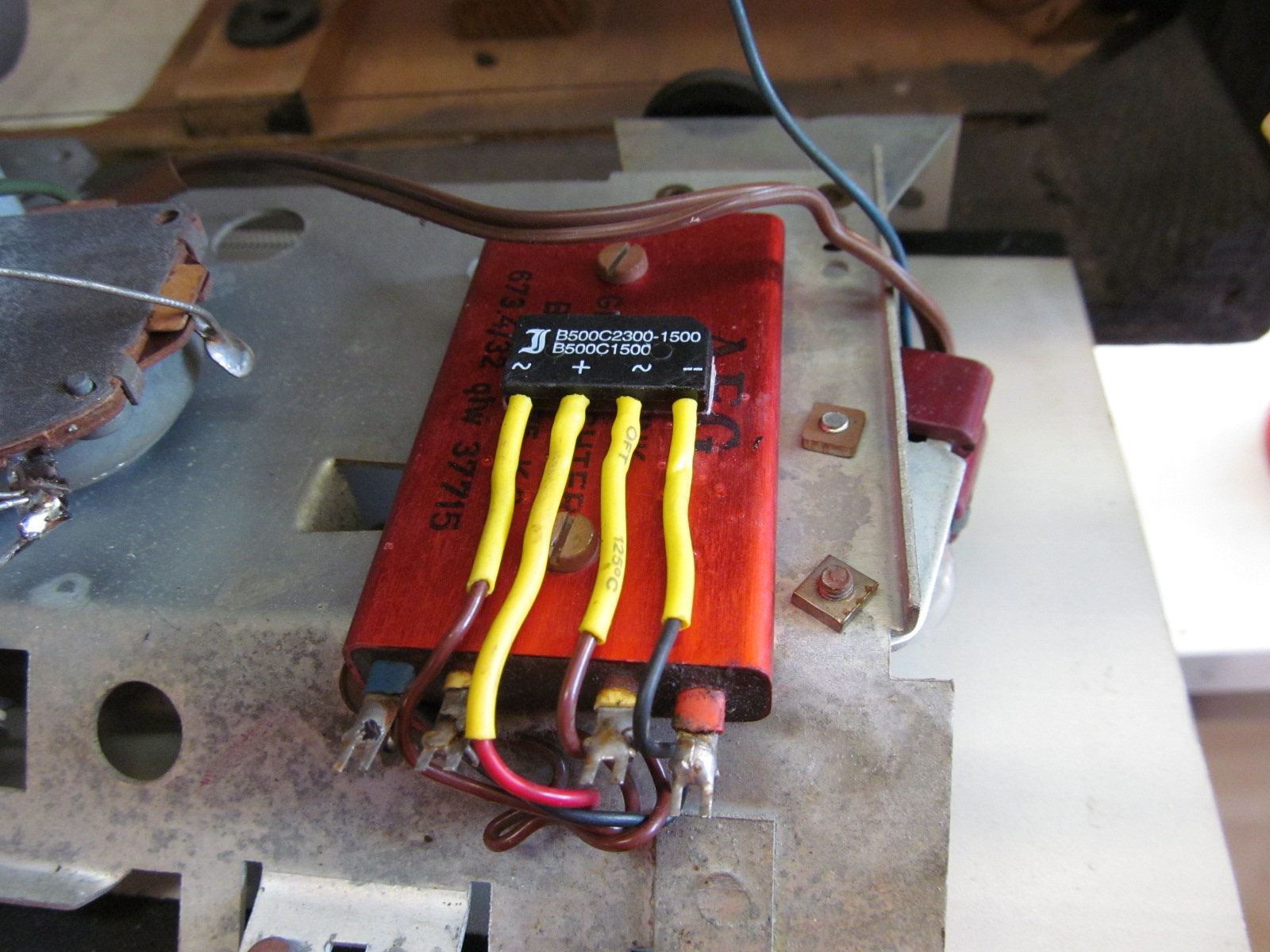

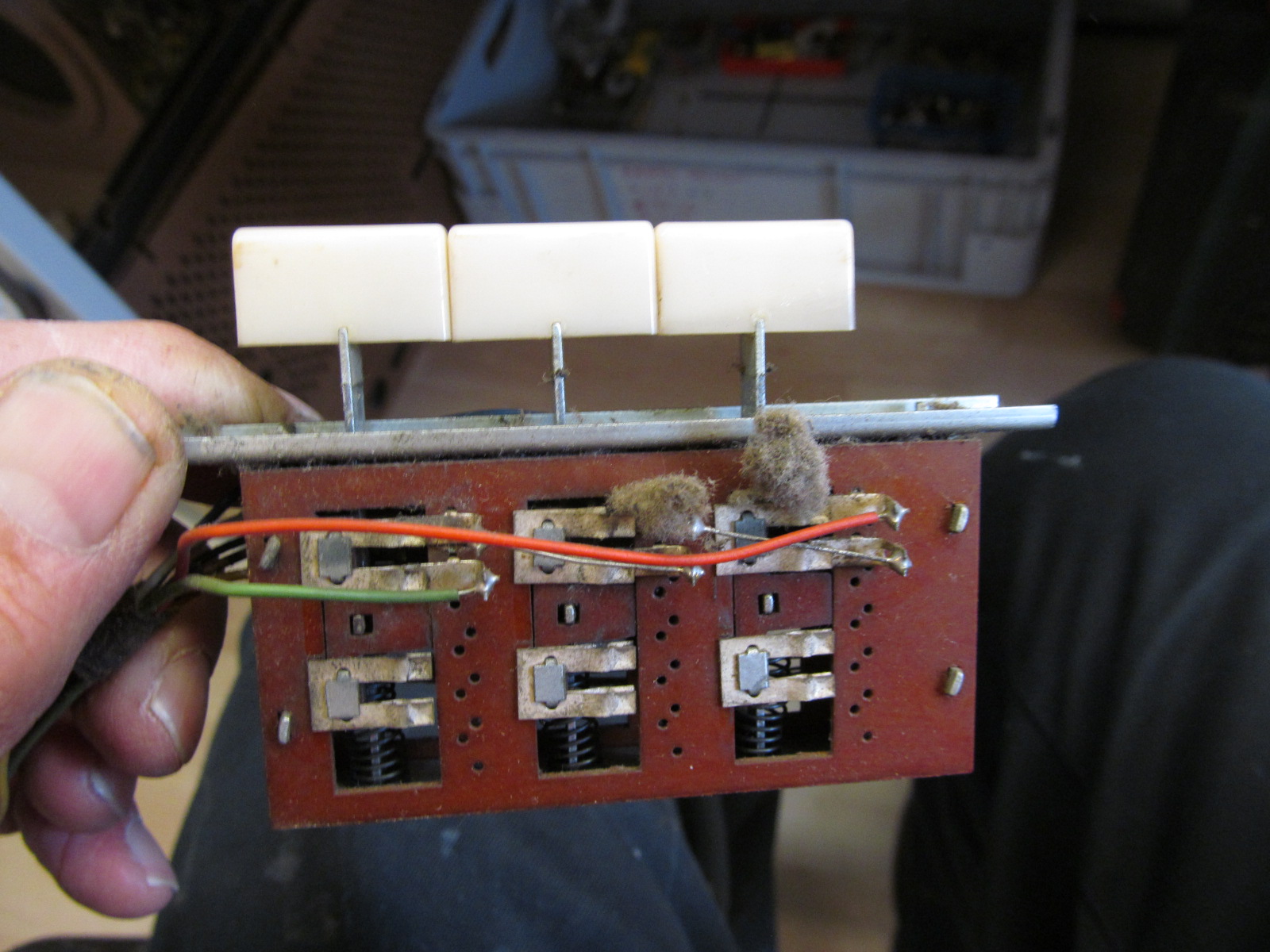

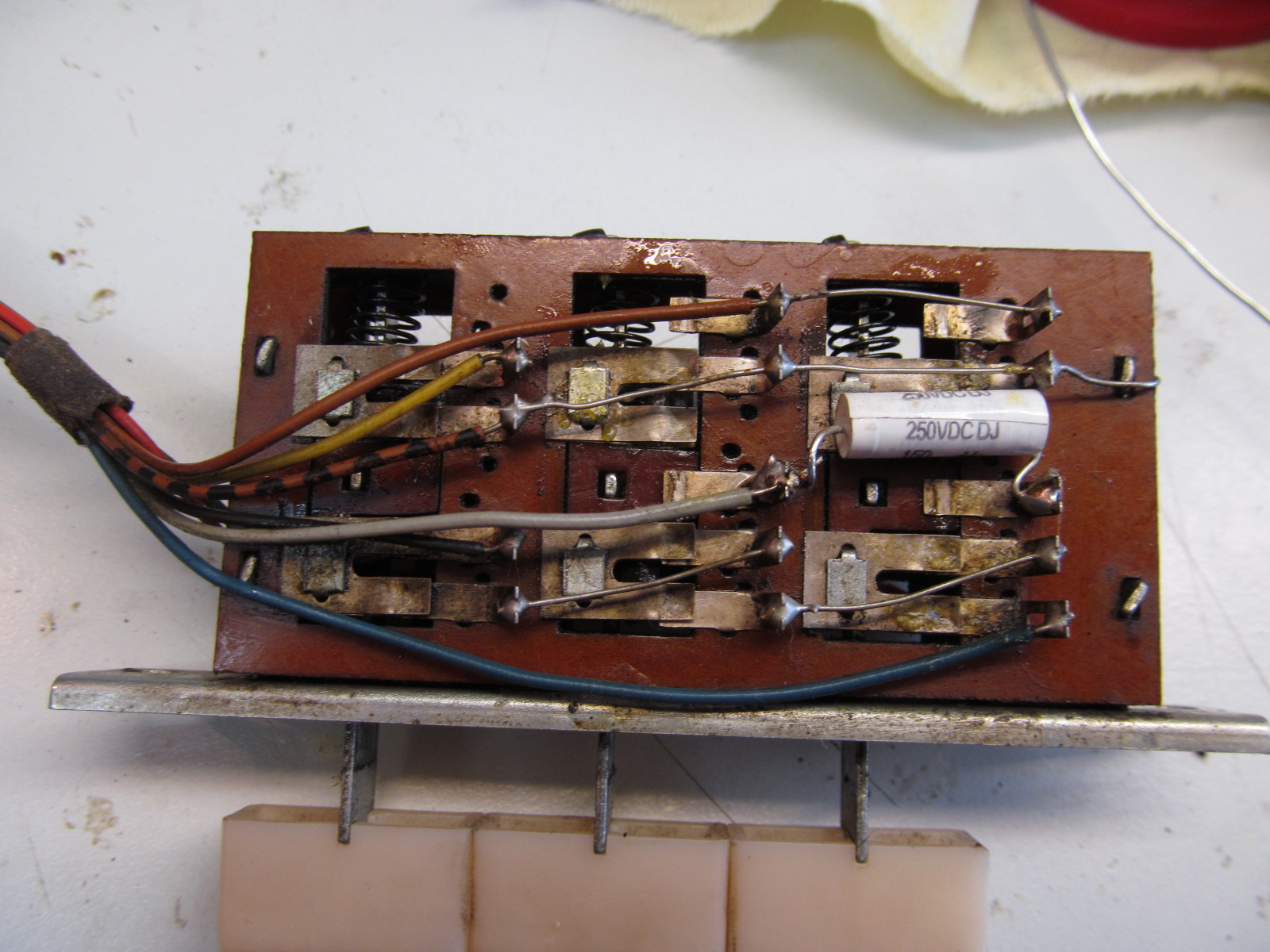

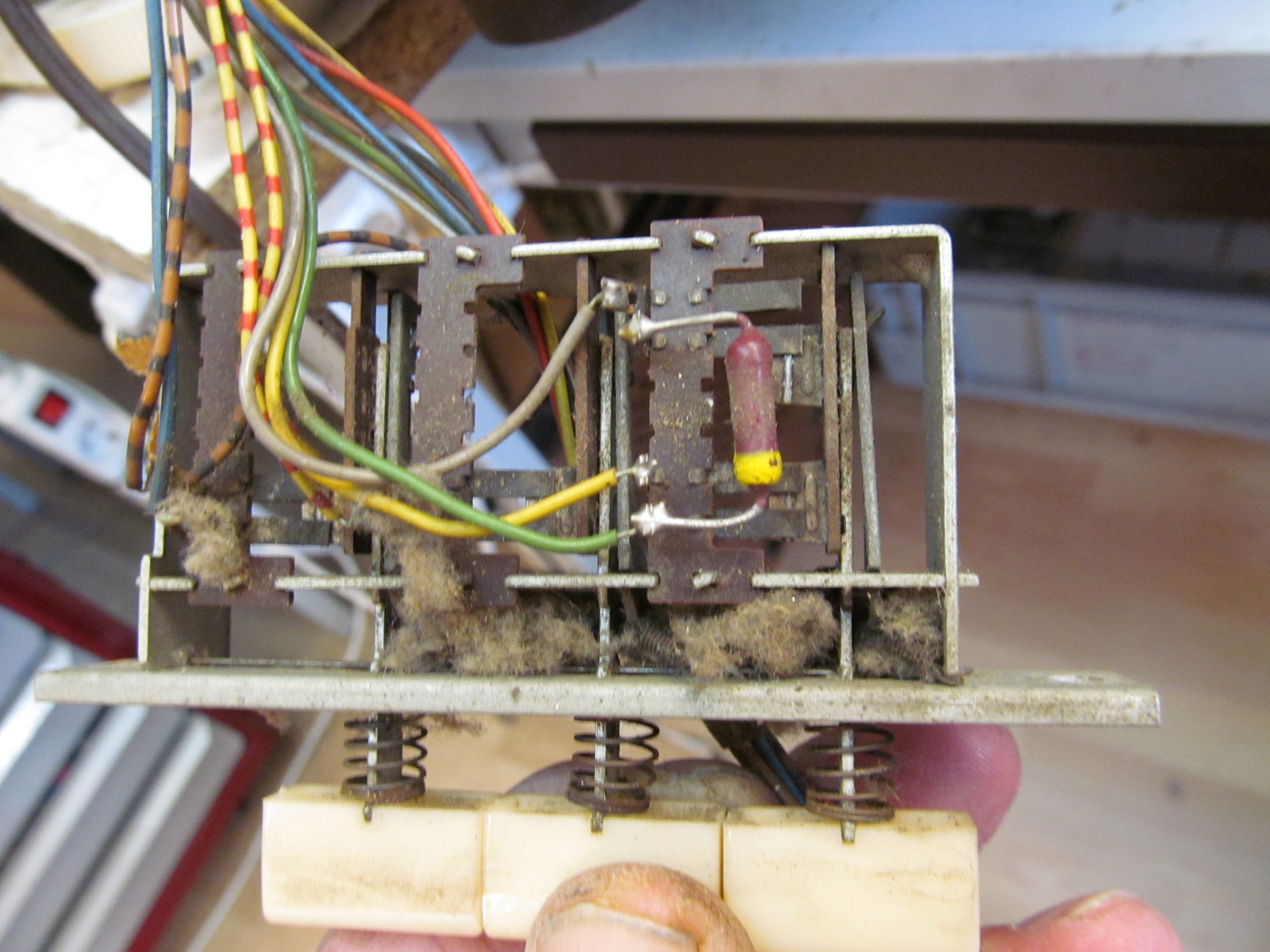

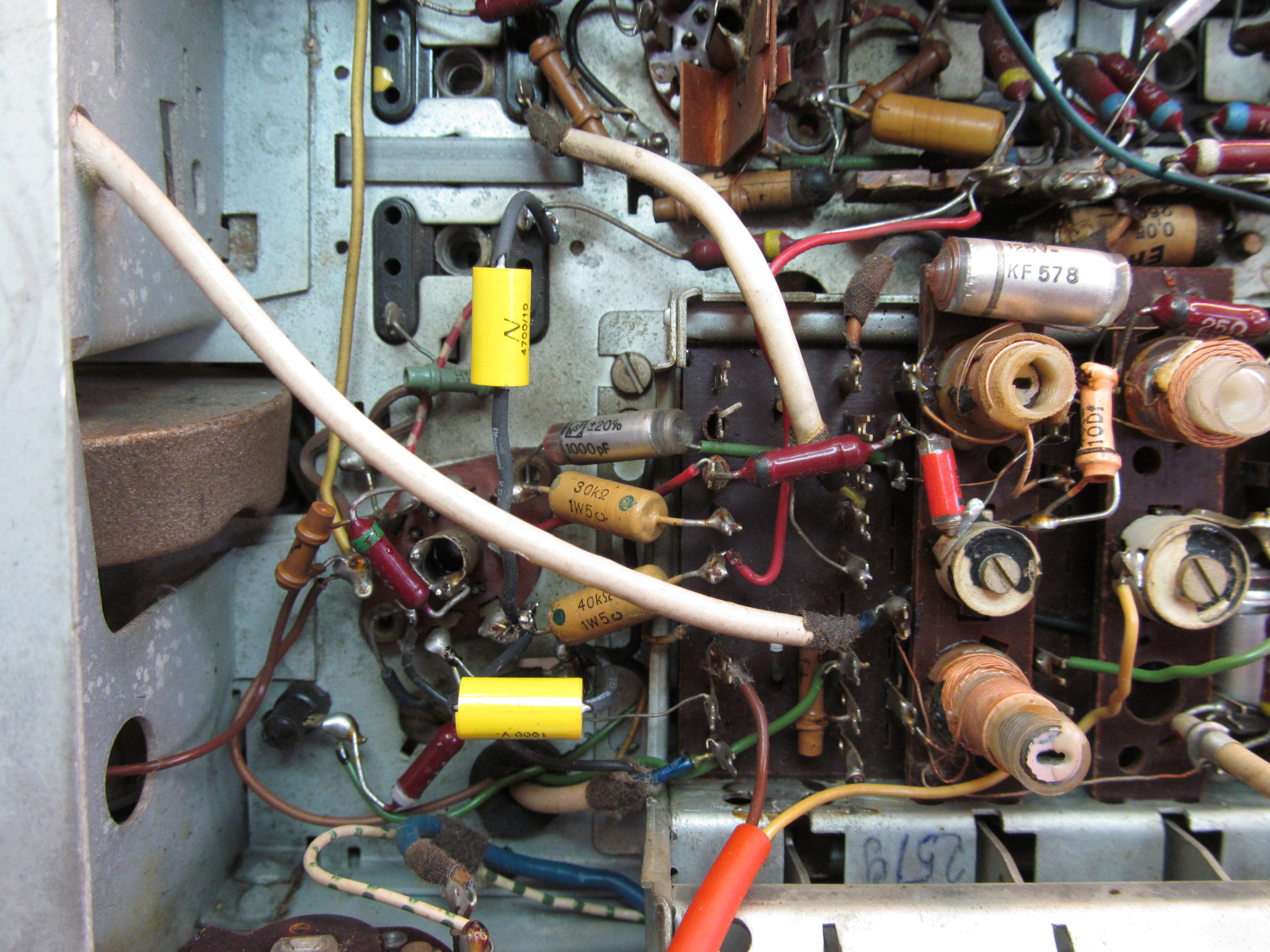

De voedingspanning na de gelijkrichter was erg laag 187VDC, dus hier maar een brugcel voor ingezet. Schakelunits opgeknapt en de nodige componenten vervangen. De radio klinkt echt heel goed en de schallcompressor levert echt een goed aandeel in het hoog.
















Henk
