Philips BX632A, FM probleem

Marcel,

SK1 schakelt de antennespoelen resp. AM of FM. SK2 schakelt de oscillatiespoelen.

Waar je het zou moeten zoeken indien FM niets doet maar de AM-banden gewoon spelen, zou ik zo ook niet weten.
Er zijn wat kritische componenten als het elcootje onder de EABC80 (C68) en de EABC80 zelf.

Groeten,
Paul

huub schreef : Marcel je kan ook nog even met een condensator met
een testpen wat overbrugen met het toestel aan
bij de schakelaar .Of het wel de schakelaar is ?
Of wat afzoeken , Huub

Hoi Huub,

Het gaat er niet zozeer om of het de schakelaar is, maar de schakelaar verandert je stroomschema.
En als je niet ziet hoe de schakelaar schakelt (dus welke draden hij met elkaar verbind), kan je je schema niet goed lezen.

Groeten van Marcel

Marcel je kan ook nog even met een condensator met
een testpen wat overbrugen met het toestel aan
bij de schakelaar .Of het wel de schakelaar is ?
Of wat afzoeken , Huub

Hallo Marcel,

als je het principe eenmaal door hebt is het simpel. De schakelsegmenten zijn altijd getekend, alsof je er van de voorkant tegen aan kijkt. Dus de zijde die naar de arreteerplaat is gekeerd. Ik heb enige oude documentatie hierover uit het PHILIPS SERVICE MAANDBLAD uit de periode van de radio. Over meerdere jaren wordt de tekenwijzen en toepassing uitgelegd. Moet het even uitzoeken en zal het hele verhaal hier neerzetten.

Hallo,

Ik probeer uit te vinden waarom mijn onlangs gekocht Philips BX632A niets doet op de FM.



Echter, ik stuit hier op een serie gekoppelde draaischakelaars, en ik vind het altijd lastig om daar d.m.v. het schema wijs uit te worden. Vooral als het schema maar matig van kwaliteit is (bijna niet te lezen).
De schakelaar is de draaiknop rechts voorop de radio, en dient ter inschakeling, band-keuze en platenspeler selectie.



Wie kan me helpen om de werking van de schakelaars te interpreteren.

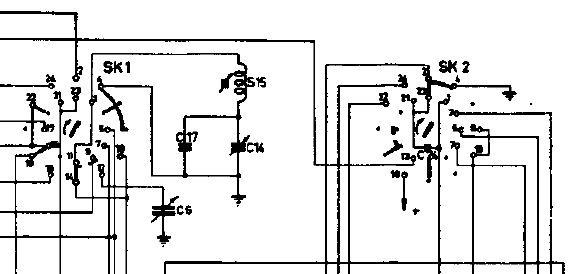

Dit is het schema wat ik heb. Daar staat nog enige informatie m.b.t. de schakelaars in.

Alvast bedankt.

Groeten van Marcel
