philips BD283U vraagjes

Hallo Pouwel,

Het schema van de BD283U staat inderdaad in de schematheek van de NVHR.
Als je dit legt naast dat van de BX253U, net als René D zegt, kom je zeker een heel eind.
Er zijn wel wat verschillen, maar niet veel.
En met de montagetekening van de laatste er bij moet het wel lukken.

Groet,
Han

Hallo Pouwel

de gesmolten wima kun je weglaten dat is de ratel condensator
als je die uitknipt kun je de radio aan de variac hangen
kun je eerst kijken of hij speelt
de ero condensatoren kun je daarna vervangen
heb je al in de NVHR schematheek gekeken? misschien is daar de BD283U te vinden
BX253U zal ook wel overéén komen
Succes Met de U Radio wel een scheidingstrafo gebruiken
Mvg René Daemen

Hallo allemaal,

Wie kan me een beetje op weg helpen? Normaal verzamel ik portable Philips buizen radio's, maar bij gebrek aan projecten wil ik proberen dit toestel (BD283U) weer aan de praat je brengen.

Bij globale inspectie valt al gelijk een gesmolten wima condensator op C4 vervangen dus.Ik gebruik het schema van de B2 X 63 U. Mij is verteld dat dit gelijk is aan de DB283U

Verder nog een aantal ero condensatoren die er niet lekker meer uitzien de C65,66,67, 86 en 88 in het schema.

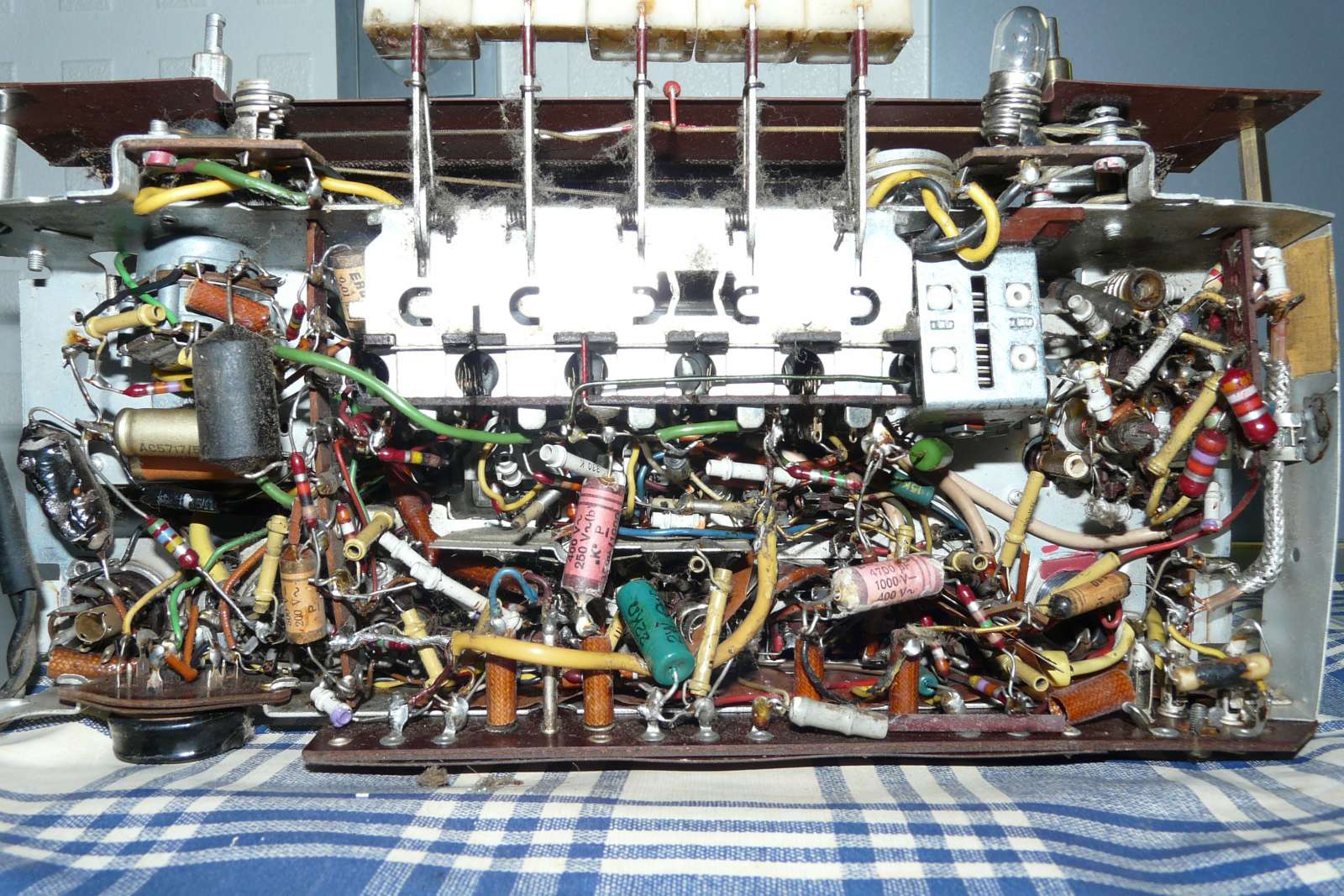

Nu zit er (op de foto rechts onder) nog een ero die ik niet meer kan lezen en ook niet terug kan vinden in het schema is een kleintje. Ook de zwarte teercondensator aan de volome pot links boven kan ik ook niet vinden even als de condensator er direct onder ook een ero volgens mij.

Nou staan er op een paar ero condensatoren een streep die aan de massa ligt, als ik deze vervang kan dit met de gele polyester condensatoren of moet dit een elco zijn?

De voedingselco's laat ik eerst even zitten en wil de radio met de variac na vervangen van de bovengenoemde condensatoren eerst langzaam opstarten.

Ik hoop dat ik wat duidelijk mijn vragen heb gesteld en als er dingen zijn waar ik ook goed na moet kijken hoor ik het graag.

Alvast bedankt voor de moeite en ik doe er even een foto bij...

Groetjes Pouwel
