HiFi, oh wie had dit ooit gedacht....

Johannes,

Ja een mooi stukje Philips techniek. Nog geen IC's maar torren.
Als de tiptoetsjes mankementen geven dan kun je het simpel repareren door
een transistor te vervangen. En die zijn er nog volop.
De transistors die bij de tiptoetsjes behoren willen soms wel eens stuk
gaan door een statische ontlading van het lichaam bij aanraking.
Dat kan gebeuren in een droge omgeving in combinatie met nylon vloer-
bedekking.
Bij de tiptoets TV toestellen gingen op die manier wel eens IC tjes stuk.
Op deze platenspelers werd in die tijd door Hi Fi puristen wel eens een
SME arm op gebouwd.
Dat bewijst wel dat deze draaitafels een hele mooie rumble vrije en
zuiver op toeren lopende aandrijving hebben.

Veel plezier met deze mooie draai tafel. Vr gr Cees.

Dag Cees,

Een zware ouderwetse elektrische grammofoonopnemer werkt dus anders dan het modernere Philips 400 md-element, waarmee mijn 22GA312 is uitgerust. Dan sluit ik die oude Philips 22GA312 platenspeler maar via een voorversterkertje aan op mijn stereoversterker.
En dan kan ik na 15 jaar eindelijk weer mijn oude plaatjes draaien .

Het probleem met de elektro-mechanische armlift is inmiddels verholpen. Inmiddels werkt de armlift weer naar behoren. Ik vond het erg leuk te ontdekken wat er een mooi stukje mechaniek en elektronica in deze platenspeler is ingebouwd om het allemaal correct te laten werken.

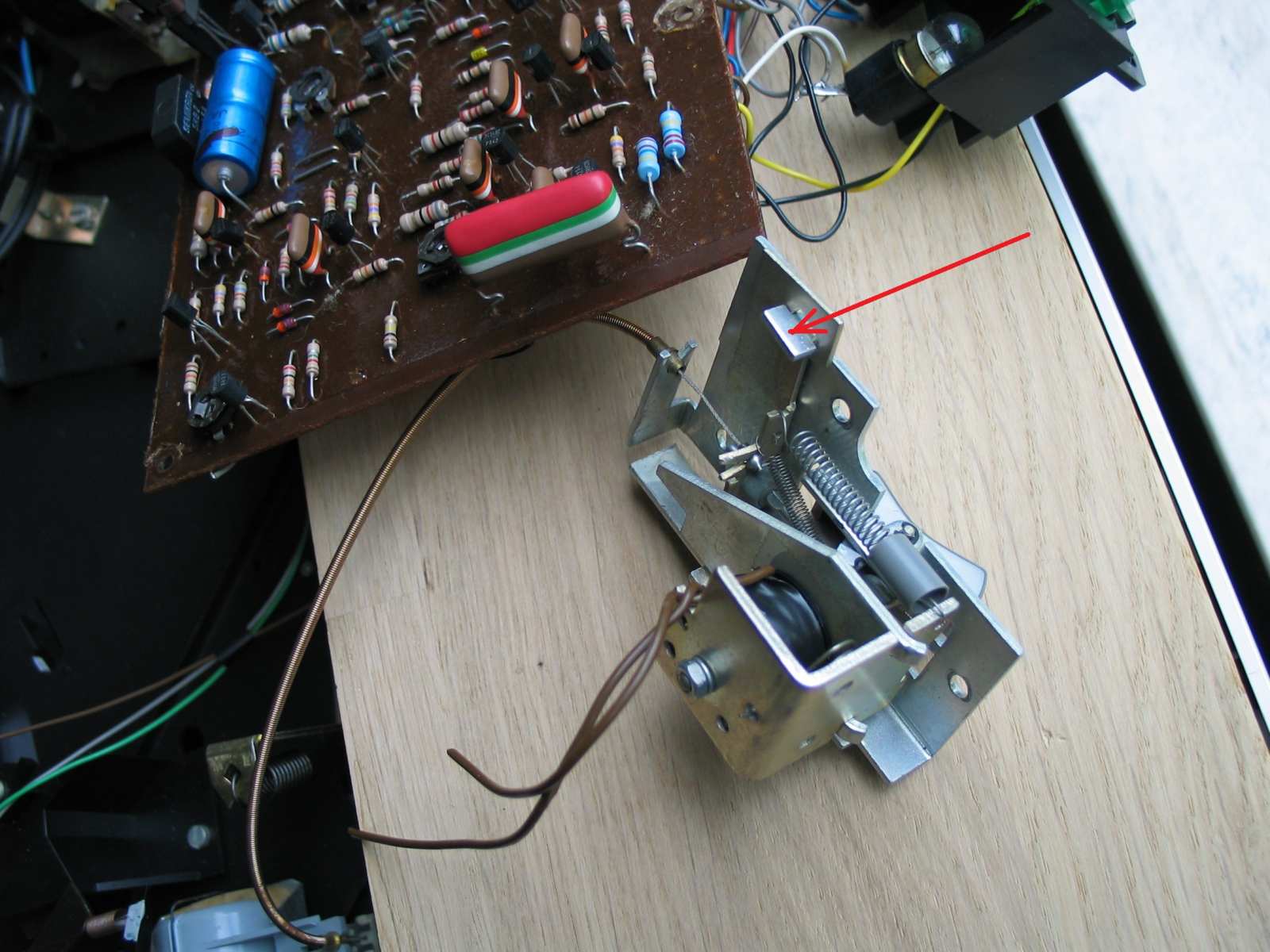

De stand van het met de rode pijl aangeduide beugeltje heb ik iets veranderd, waardoor het mechaniek niet meer vastloopt. Nu werkt de lift weer zoals het hoort en ook wordt de arm van weer van de plaat getild en stopt de motor aan het einde van de plaat.
Die automatische afslag aan het einde van de plaat treedt in werking zodra er een metalen plaatje tussen de infra-rood straal en de fotosensor gedraaid wordt.
Heerlijk gewoon die techniek anno 1974 - de 22GA312 was toen best wel een geavanceerde en dure platendraaier. Nu, 38 jaar later doet deze Philips - in mijn beleving - weinig onder voor een moderne cd-speler.

De print op de foto met o.a. 16 transistors verzorgt de toerentalregeling en de tip-toets bediening. Geen buizentechniek natuurlijk, maar ook al weer 38 jaar oud :lol:

Groeten van Hans

Johannes,

De platenspelers uit de jaren '30, die met spijker naald voor 78 t hebben een
heel andere aanpassing als een modern MD element.
Ook het principe is anders; n.l de naald drijft een spoel aan die tussen de polen
van een grote hoefmagneet verend in rubber zit opgesteld.
Bij een modern MD element zit aan het einde van de naald cantilever, binnen in
het messing pijpje een heel klein magneetje verend opgesteld.
De beide spoeltjes zijn hier vast op gesteld,(gewikkeld op een klein lamellen
pakketje). Het principe is dus net andersom en de weergave karakteristieken
van de beide elementen zijn totaal verschillend.
Op zich zal het met behulp van een MD versterkertje wel lukken om er geluid
uit te halen.
Eigenlijk ben ik wel nieuwschierig hoe dat gaat klinken.
Wie weet valt het geluid dan ook nog wel mee, met draaien van LP platen.

Vr gr Cees.

echt leuk spul de meeste platenspelers zijn defect (krijg ze soms wel binnen in de kringloopwinkel) maar meestal defect snaar en tiptoetsen geven de meeste problemen.
Gr. Ron

Hoi René,

Natuurlijk neem ik dat wereldschokkende niet letterlijk Maar wat ik bedoel is eigenlijk heel simpel. In je signaalbronnen kan je uit practische overwegingen simpelweg niet altijd puriteins zijn, zoals ik met de andere voorbeelden probeerde aan te geven.

De platte Philipsstekkertjes zijn die ik bedoelde met IEC. Kennelijk was Tulp (toen wellicht RCA genoemd) al wel bekend bij Philips, maar daar komt het verhaal weer om de hoek kijken dat Philips uit vele bedrijven in halflos verband bestond.

Hans

Neem even contact met me op over de jaren 30 platenspeler
en wat platen.
Kunnen we regelen dat het jouw kant op komt.

:thumbsup:
