@François,
Inderdaad dat boek, wel leerzaam.

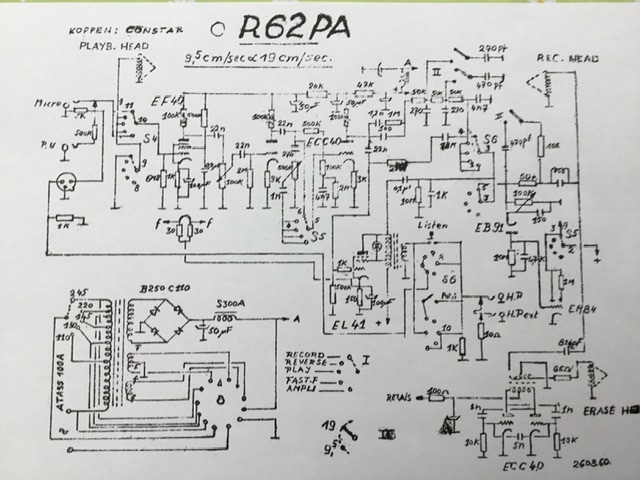

Schema is van een driekopper, met een losse ECC40 wisoscillator .
denk dat bij jouw recorder de EL41 eindbuis in opnamestand als wis en bias generator werkt.
Schema van 2 kopper zou op Amroh Fonolint versterker kunnen lijken.
Zitten heel wat van die TEERing condensatoren in ....

@Cees,

Is dit het boekje dat je bedoeld?



François

Huub,

Het chassis is Amerikaans en de elektronica zou Belgisch moeten zijn.

François

Denk dat het ook van garrard is UK
het is niet AM anders staat op de elco,s MFD
deze met UF
huub

Hier een beetje meer info.
In de recorder zijn volgende buizen gebruikt:
In de aparte voeding zit een 6X5GT
Verder zit er een EF40, ECC40 en een EL41 in. Als oog zit er een 6U5 in.
Heeft 2 koppen, een wiskop en een record/play kop.

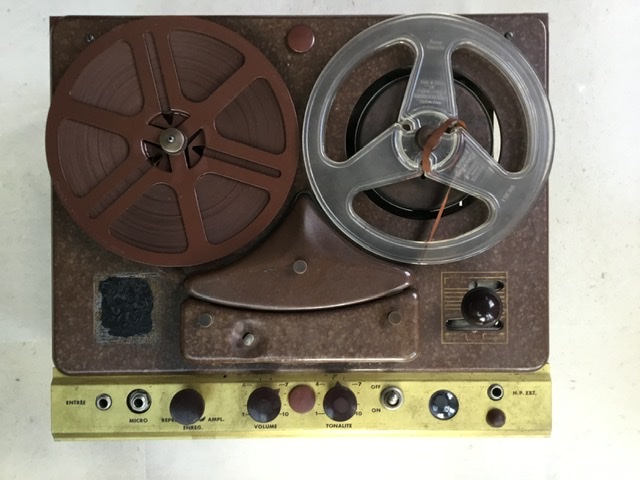

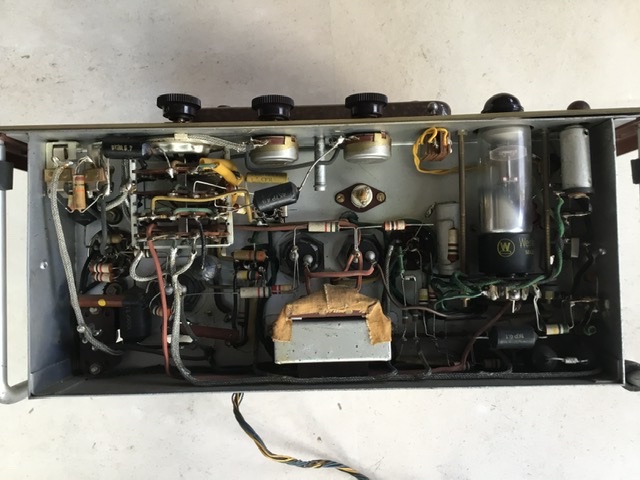

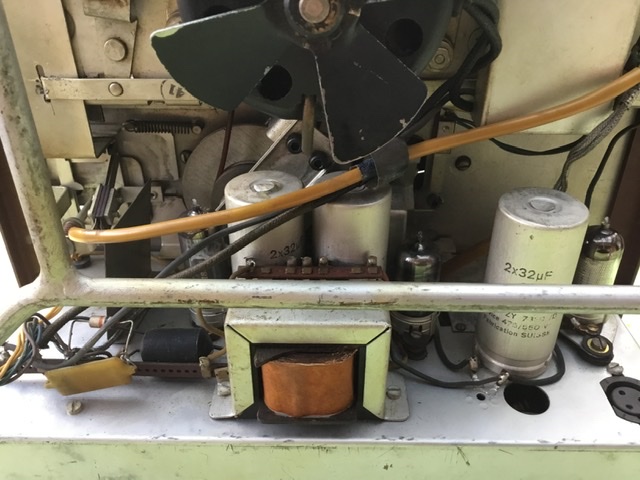

Nog enkele foto’s.





Het schema is van een ander model dat volledig door CARAD ontwikkeld is.

François

Beste mensen,

Had ik een schema, ik zou het direct als voorbeeld gebruiken. Het gaat om een CARAD EMR32 uit 1950. Dit is de eerste recorder van CARAD waarbij ze het chassis van een Brush Soundmirror BK416 gebruikt hebben. De mechanische documentatie heb ik en heb ik op de schematheek van NVHR laten plaatsen.
Omdat ik geen schema heb, wil ik mij even verdiepen in gebruikte technieken om de recorder te kunnen nakijken.
Ik zal later vandaag een foto van de bewuste recorder en een voorbeeld van het schema van een andere mono recorder van CARAD plaatsen.
Ik zal ook even noteren welke buizen er gebruikt werden.

Alvast bedankt voor de verschillende reacties.

François
