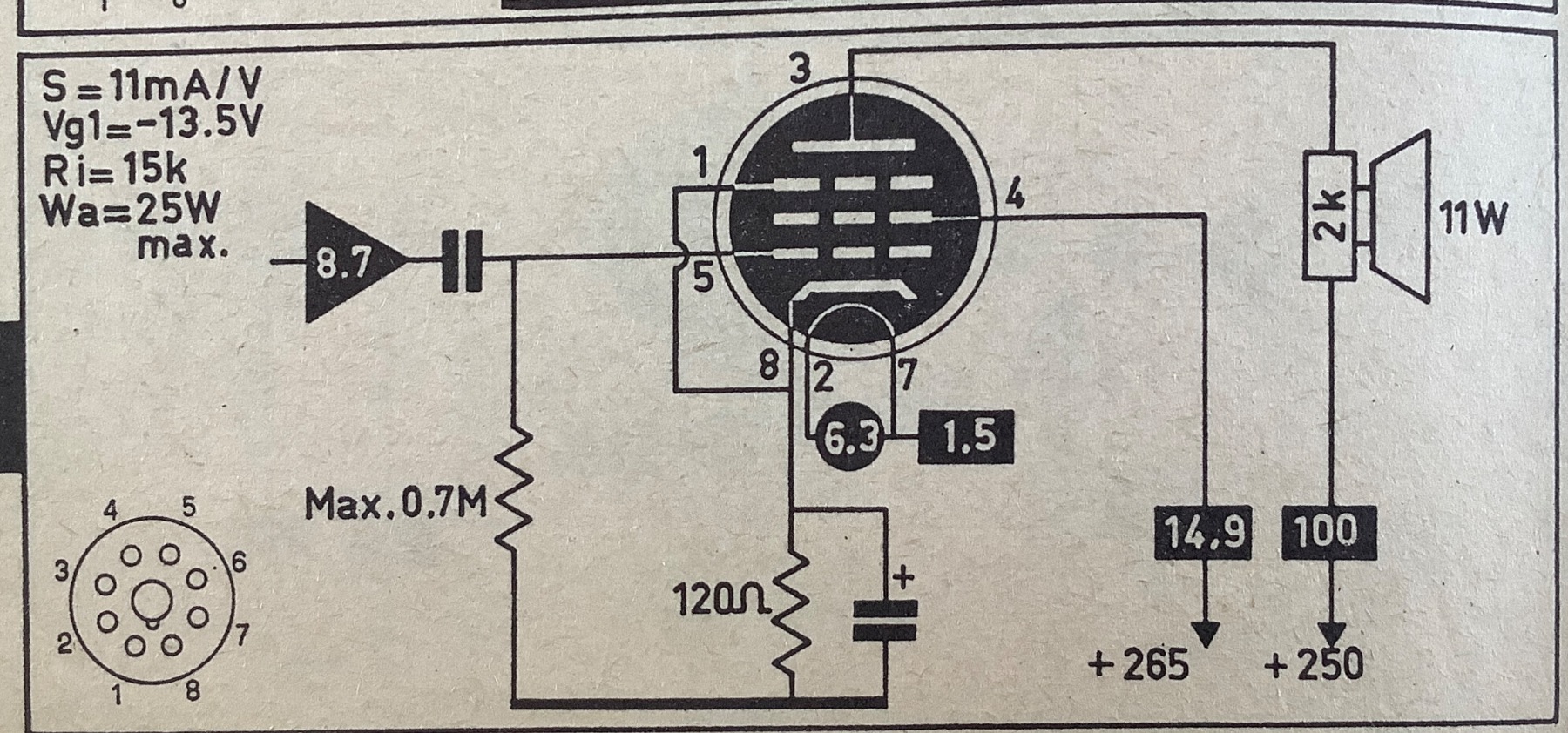

EL34 in Buizenboek muiderkring Va is daar lager dan Vg2

Is het niet bij elke penthode eindtrap zo dat de schermroosterspanning hoger is dan de anodespanning? Normaliter worden de anode via de primaire van de uitgangstrafo en het schermrooster uit dezelfde spanning gevoed. In dit voorbeeld is dit 265 V. Je hebt immers altijd spanningsval over de primaire van de uitgangstrafo. Het is hoofdzakelijk de schermroosterspanning die de anodestroom bepaalt, vanwege de hoge inwendige weerstand van een penthode. Het remrooster voorkomt dat de electronen van de anode terug naar het schermrooster gaan (secundaire emissie).
Bij de gegevens van de EL34 is de voedingsspanning 265 V en men gaat uit van een spanningsval van 15 V. over de primaire van de uitgangstrafo.

Bij veel radio’s zie je dat de anode rechtsteeks vanaf de 1e elco wordt gevoed en het schermrooster vanuit het afvlakfilter. Dit heeft het voordeel dat de anodestroom niet door het afvlakfilter hoeft en doordat het schermrooster gevoed wordt via het afvlakfilter treedt er geen brom op. Echter is nu de schermrooster spanning lager, waardoor er minder vermogen afgegeven wordt.

Kennelijk is er ook een instelling met een schermroosterweerstand van 2 KOhm, dan is uiteraard de schermrooster spanning lager, je ziet dan ook dat de anodestroom van 100 mA zakt naar 70 mA.

Bij tetrodes zoals de 6L6 moet je of een schermroosterweerstand gebruiken of de buis ultralineair schakelen om secundaire emissie te vermijden.

Groeten,
Peter


Ik kan geen touw vastknopen aan die discussie aldaar. Maar waarom zou dat niet mogen dan? Het hele idee van een schermrooster is nou juist dat je ook anodestroom krijgt bij lagere anodespanningen. Het buizenboek heeft gewoon de gegevens uit de datasheet genomen. Alleen de voedingsspanning hebben ze niet goed, dat moet de anodespanning zijn. In de datasheet gaan er kennelijk vanuit dat er een DC weerstand van R=V/I=15/0.1=150 ohm tussen de voedingsspanning en de anode zit:


Ik kreeg op Zelfbouw audio een plausibel antwoord

zelfbouwaudio.nl/forum/viewtopic.php?t=31431

    [attachment]
ik heb geleerd dat de Anode spanning hoger moet zijn dan de Schermrooster spanning
is dit een fout in de muiderkring boeken van 1965 en 1973 ?
of is het anders dan het lijkt  ?
