Weer een PLL middengolfmodulator

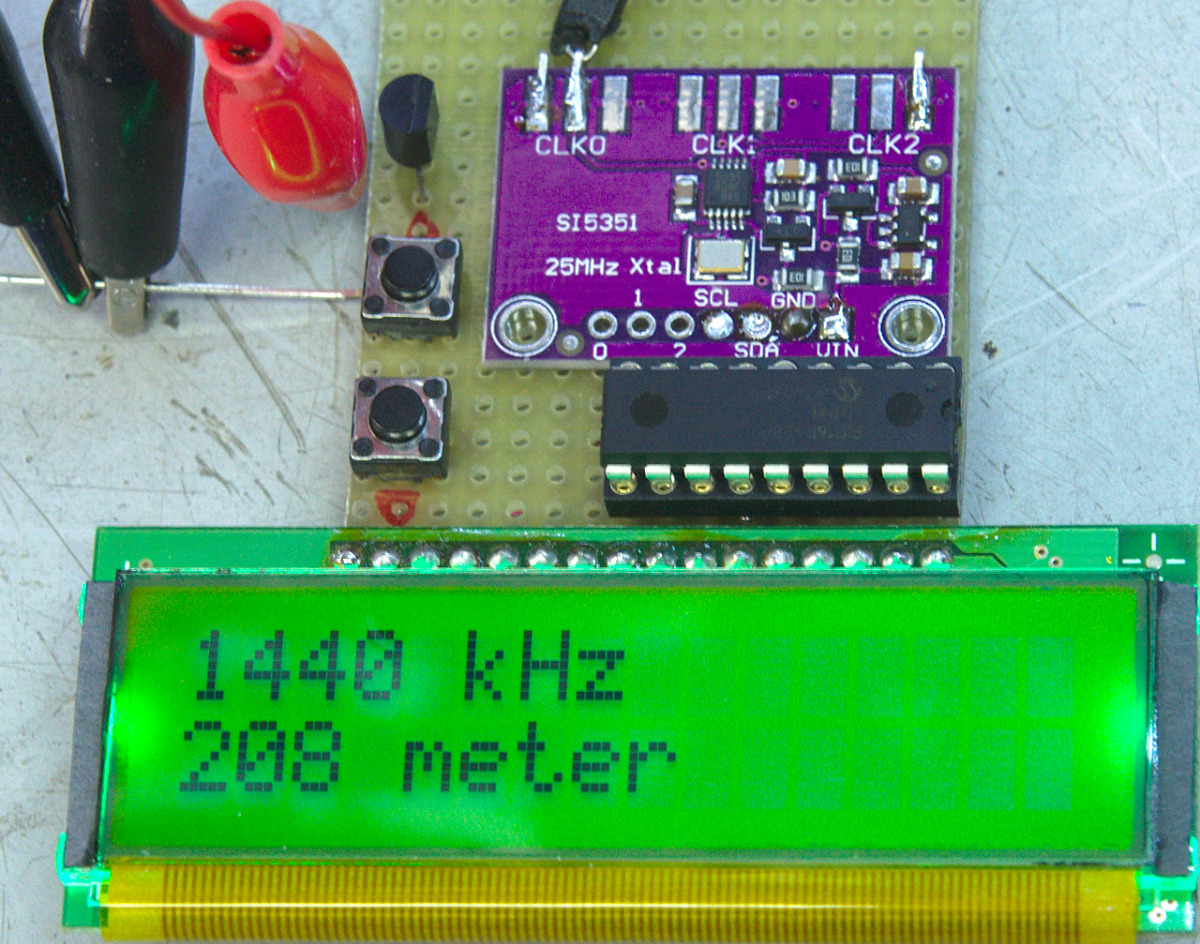

Omdat ik maar niet aan de sourcecode van Otto Tuil's PLL zendertje kon komen en ik ook geen zin had om een andere PIC te kopen heb ik zelf maar een programmaatje in elkaar geflanst. Omdat ik het altijd lastig vind om de frequentie om te zetten naar golflengte heb ik dat er ook meteen maar ingebakken. Ik had in mijn bakje nog een paar van die Adafruit Si5351 Clock Generator printjes liggen. Deze zijn uitermate geschikt om een stabiel signaal te maken om de 4053 modulator aan te sturen. Via een level shifter, dat dan weer wel. Het IC is erg lastig aan te sturen omdat er nogal wat geconfigureerd moest worden dus ik heb lookup tables gemaakt die net an in een PIC16F628A passen. Ook de golflengte zit in een tabel. Omdat er 121 frequenties zijn in de omroepband past dat mooi op één page. Er zijn in totaal vijf pages nodig omdat elke frequentie 10 bytes heeft (waarvan dus twee voor de golflengte.


Nu alleen nog effe de modulator erin solderen...
