Even afgezien van de forse vervorming werkt dit concept errug goed!

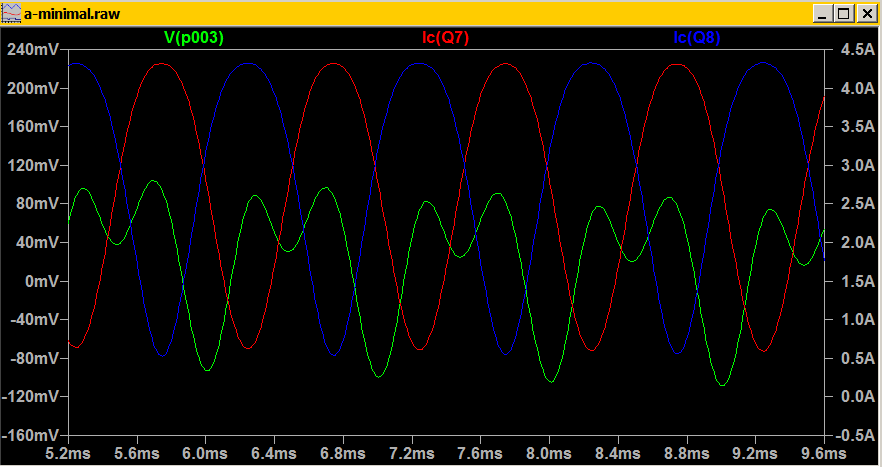

Om de vervorming te bepalen trek ik de uitgangsspanning van de input af op het knooppunt van R10 en R11. Dan komt er dit:


Dit concept dumpt bijna rail-to-rail in de belasting, pakkumbeet 32 W. De collectorstroom is maximaal 4 A en daarmee is het rendement 32/160=20 % maximaal. Vervorming is ongeveer 100(0.2/32)=0.6 % wat nog geeneens zo beroerd is. Overigens moeten Q5 en Q6 zeker ook gekoeld worden.

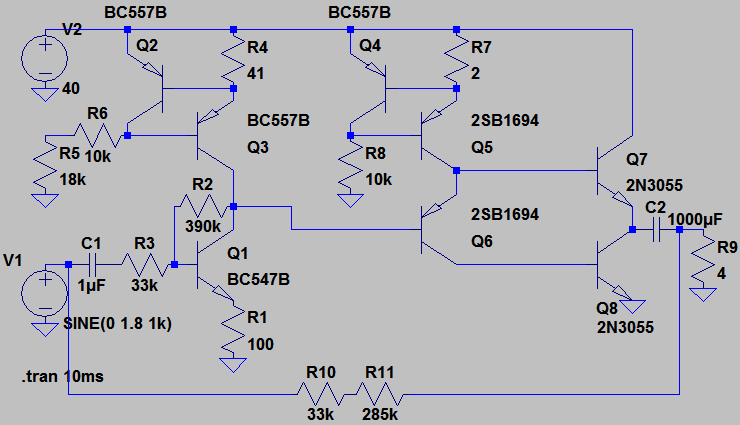

De ZIP file bevat de LTSpice simulatie

Nou, de simulatie heeft gewoon 2N3055's en dat gaat prima. Moet er nog wel effe een belasting aanhangen. Doe ik morrege want ik heb het op m'n werk gedaan en niet naar m'n thuis-PC gekopieerd.

@Bastiaan,
Het rendement van een klasse A versterker ligt toch wel hoger dan 10 %.
Uitgangselko's deden het toch altijd wel leuk bij Quad, en bij een luidspreker filter staan er ook wel c's
in serie of parallel met je speakers.
Zal niet beweren dat dit super is, maar wel de moeite waard, en met weinig kosten een leuk ding.
Het zal alleen lukken met originele Sanken eindtorren en geen fake.

Hey Tjerk,

Heb je er geen vertrouwen in?
Het is in iedergeval een vrij simpele schakeling.

Inderdaad de eerste transistotor doet de versterking, de eind transistor bijna niets meer.

Niet veel vermogen gok ik, een wattje of 3 misschien?

Uitgangselco is inderdaad een belangrijk component qua geluidsbeeld, je ziet hem ook liever niet.
De Aleph van Pass vind ik bijvoorbeeld nog steeds een leuk ontwerp.

Dit ontwerp lijkt eerder wat op een Zen variatie.

gr Bastiaan

Ik kan met LTSpice niet erachterkomen hoe je V(BE) variaties kan incalculeren. Nu is dit concept klasse A dus zoveel zal het niet uitmaken. De simulatie werkt erg goed totdat de boel gaat clippen. Er lijkt ook nogal wat vervorming in te zitten maar dat kan ik zo snel ook niet bepalen. Bedenk vooral dat dit concept nul terugkoppeling heeft. Alle versterking vindt plaats in de eerste tor. Een dB of 20. En natuurlijk is die uitgangselco funest...

Stamt nog uit een vage transistor periode, maar ja wijsheid komt met de jaren,zeggen ze.
Deze amp klinkt beter dan een gemiddelde AB torrebak.
lekker 35 watt diciperen, is alleen wat kritisch op de ingangsaanpassing....
Als voedingstrafo gewoon een industrie trafo 24 volt nemen.
Heb hier zelf een tijdje met plezier naar geluisterd, staat hier nog op zolder, ingebouwd in een kast van een uitgebrande AudioAnalyse versterker.
Bij hogere voedingsspanningen de BD drivers koelen.
