Gitaarversterker met EF86 en 2 x ECL86 push-pull

Meer
09 sep 2017 07:16 #68581 door PE9ZZ
Beantwoord door PE9ZZ in topic Gitaarversterker met EF86 en 2 x ECL86 push-pull
Ah, duidelijk. Inderdaad een mooie toepassing!
Tjerk, 9ZZ

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

  • Kwadjo
  • [Kwadjo]
  • Onderwerp Auteur
Meer
09 sep 2017 06:33 #68579 door Kwadjo
Beantwoord door Kwadjo in topic Gitaarversterker met EF86 en 2 x ECL86 push-pull
Dag Tjerk,

Ik denk niet dat die wikkeling 300 mA kan leveren, want oorspronkelijk bedoeld voor negatieve voorspanning in een push-pull versterker. Mij leek het verlengen van de staart in de fasedraaier wel een grappige bestemming voor die wikkeling.

Met vriendelijke groet,
Robert

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
08 sep 2017 16:21 #68575 door PE9ZZ
Beantwoord door PE9ZZ in topic Gitaarversterker met EF86 en 2 x ECL86 push-pull
Leuk ontwerp! Ik zou gek genoeg zijn geweest om P-buizen te nemen en de 42 V wikkeling van de trafo te gebruiken voor de gloeidraden. DC is voor watjes (zei de man met DC in z'n versterker).
Tjerk, 9ZZ

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

  • Kwadjo
  • [Kwadjo]
  • Onderwerp Auteur
Meer
08 sep 2017 10:04 - 08 sep 2017 10:45 #68570 door Kwadjo
Gitaarversterker met EF86 en 2 x ECL86 push-pull werd gestart door Kwadjo
Dag allen,

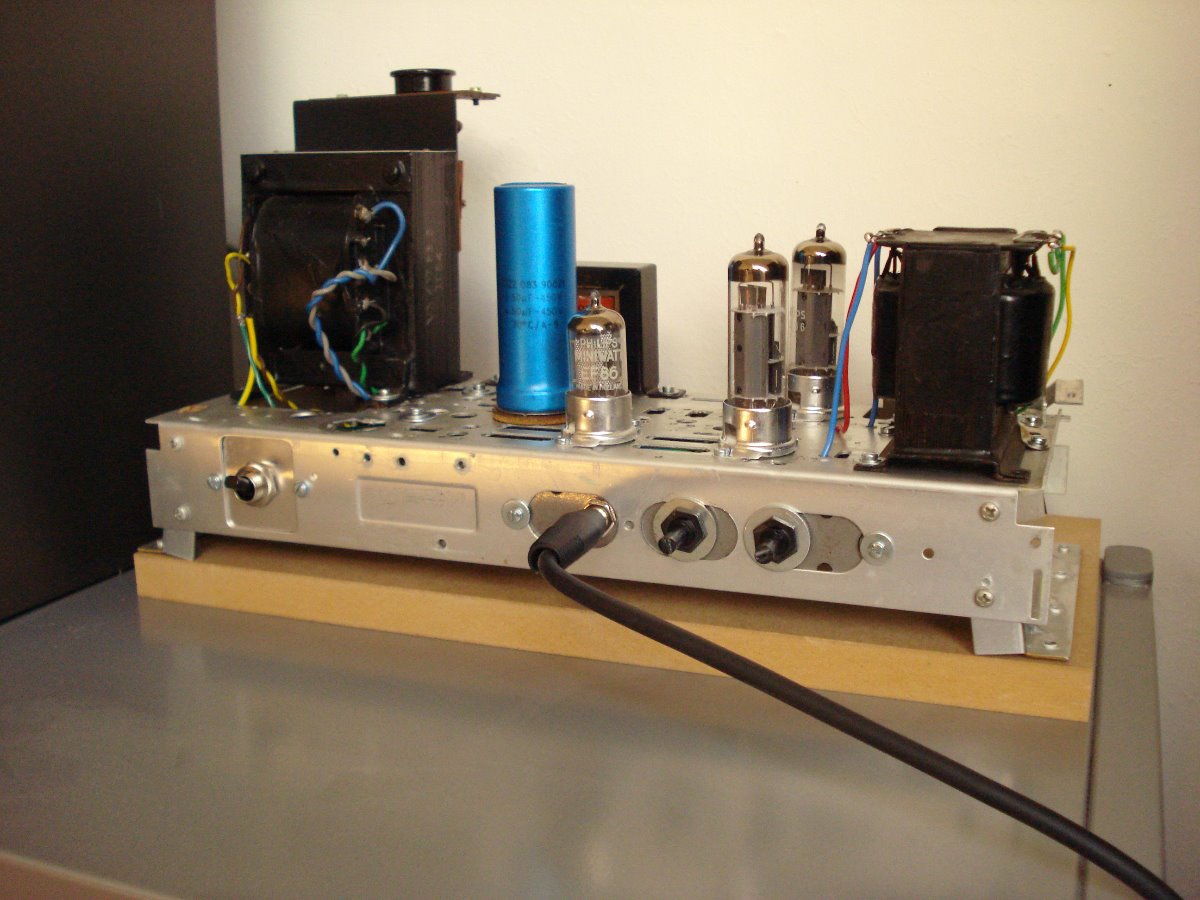

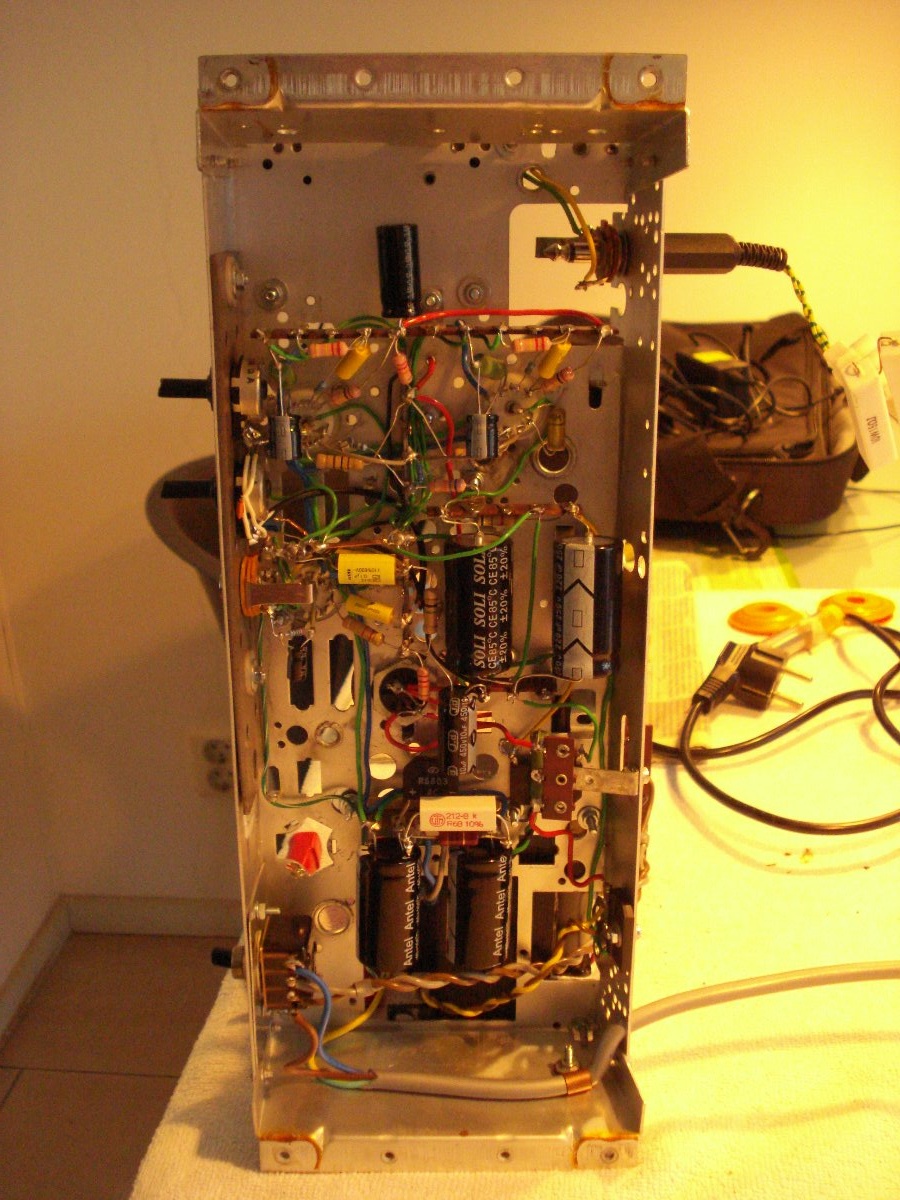

Enkele foto's en het schema van een zelfbouw gitaarversterker. Het schema is gebaseerd op het clean kanaal van de VOC AC15.

Met vriendelijke groet,
Robert
Bijlagen:
Laatst bewerkt 08 sep 2017 10:45 door admin.
