Scheidings-en regeltrafo

Ja, een mooi professioneel uit ziend handig apparaat!
Functioneel en netjes gemaakt.
Cees.

Ja, dat afschakelen van de zekering bij inschakelen van de scheidingstrafo ken ik. Om die reden heb ik er dan ook een inschakelvertraging ingebouwd, je kunt ze goed uit een oude magnetron halen.
succes, met vriendelijke groet,
T.W.Rosmolen, Zierizee.

Antwoord van Rosmolen:

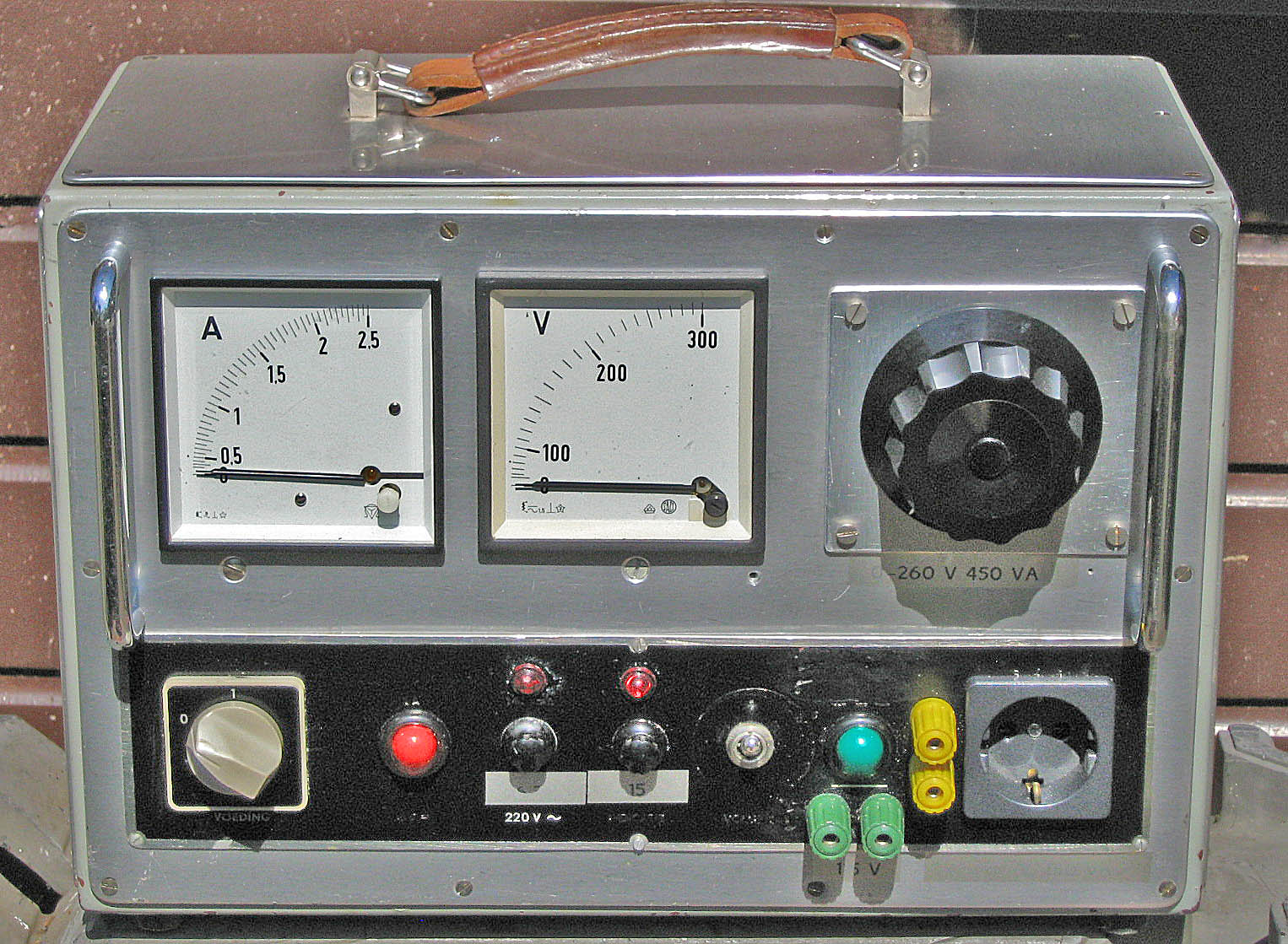

Dank voor de complimenten. Scheidingstrafo is ook te gebruiken Op de gele contactklemmen staat ook de geregelde spanning, eventueel om een digitale meter aan te sluiten voor precise zonder
regeltrafo, deze is af en aan te schakelen, indicatie door groen lampje.De regeltrafo geeft ook in de 0 stand een ruststroom.
spanningsinstelling.
Kleine schakelaar is voor het verdubbelen van het meetbereik van de A meter. Het geheel kan 350 VA leveren. De scheidingstrafo had toevallig een aantal aftakkingen naast de 230 V. Die heb ik maar benut door ze allemaal naar buiten te voeren. Inderdaad, de lampjes boven de zek.houders dienen voor indicatie.

pracht toestel.
Beetje veuul meetcontacten maar zal van oude PH instrument zijn.
Zo ook die 2 gele, snap nut even niet van ?

Lampjes over de zekeringen als defect indicatie-handig.
Groen neem aan Onderspanning?
Rood er naast ?
Dan nog 2 schakelaars?

Bedenk goed dat als het te ingewikkeld wordt het er meestal niet veiliger op wordt.
Ik zou het simpel houden op die ene grote schakelaar Links, dat is helder en duidelijk
Dat toestel en DUS je te onderzoeken toestel aan uitgang ook wél of Niet onder spanning staat.

Zeker met U-toestellen zou ik liever 1 schakelaar hebben,
Anders de Onderspanning lamp direct boven de uitgangscontactdoos zetten.
Je ziet dan in 1 oog opslag dat boel nog onder spanning staat.
In de drukte van meten, uit, solderen, aan, testen, uit, nazien, weer aan enz zit je zo een keer mis.

Eigenlijk met zo'n mooie grote kast zou ik er nog de bekende lamptest bij doen.
de 60W 230V serie lamp.
Je hebt dan wel de stroom indicatie maar met zo'n lamp in serie is toch behoud van
je te onderzoeken toestel.

Maar mooi werk verricht.
Ik heb het nog met losse onderdelen.

2e mooie functie van die scheidingstafo is tbv meetapparatuur.
Wel aarding dan losnemen.
Met name meten aan toestellen met net aan chassis zorg ik altijd ook dat mijn
netgevoede meetapparatuur aan een scheidingstrafo hangt.
Dat mag niet dezelfde scheidingstrafo zijn als je te meten toestel.

Complimenten, dat ziet er professioneel uit. :thumbsup:

Netjes gedaan! Netter dan mijn contraptie. Ik heb alleen eerst de regeltrafo en dan de scheidingstrafo. Maximaal vemogen 200 VA ofzo. Kan er dus net geen K6 op aansluiten. Ik heb er wel een zekeringautomaat van 6 A tussengehangen. Wel irritant is dat-ie bij inschakelen er soms uitknalt vanwege de inschakelstroom van de regeltrafo. Hij ging er ook uit bij een foutconditie jaren terug dus ik laat het lekker zo.
