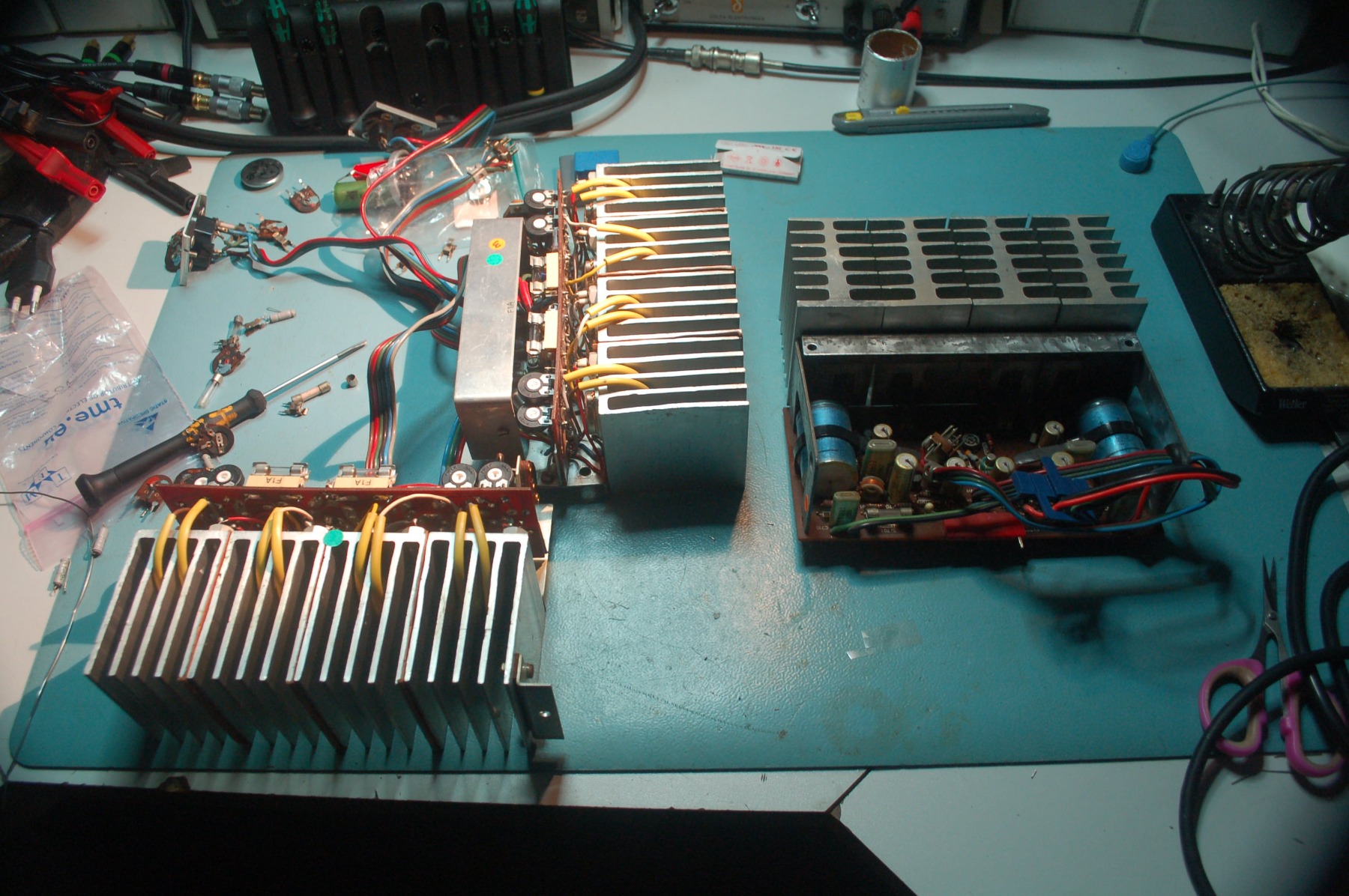

Connector J losmaken (eindtransistoren afkoppelen) , en kijken of je 16 volt hebt op de middelrail.Dan op laag volume luisteren (koptelefoon?) of er geen vervorming is .(luie methode)Tip van deze Braun liefhebber.



Elco’s zijn in de schakeling gemakkelijk door te meten op sluiting. Als een elco sluiting heeft meet je nagenoeg 0 Ohm.
Ook eindtransistors zijn in de schakeling op sluiting door te meten. Bij eindtransistors met sluiting zijn vaak ook enkele weerstanden verbrand.
Controleer deze zaken eerst maar eens voor je botweg onderdelen gaat vervangen.

Groeten,
Peter


Elco’s van 52 jaar zijn al bijna overleden
ik heb hier een DUAl HS31 met 1015 platenspeler staan
die speelde op 1 kanaal
ik heb alle elko’s op de eindversterker printen vervangen Frako
die waren al overleden. Print eruit draden losgesoldeert nieuwe elko’s in de print
alles gemonteerd even een cd speler op de tape ingang en weer full stereo.
speelt goed .
eerst maar de 2500uf elko’s vervangen door 2200 uf
dan kijken wat hij det kans dat het weer werkt.
als een transistor te heet is geweest laat ook wel zwarte veeg achter op de koel lichaam.
ik denk door sluiting in elko de zekering eruit is gegaan als beveiliging transistor.
neem wel goeie elko vishay panasonic
succes


tumtum schreef :

Hoe kan ik constateren of ze defect zijn

Luie methode.

dag Cees, bedankt voor je antwoord. Jouw suggestie dat een kapotte elco de oorzaak zou kunnen zijn had ik ook al eens gehoord (als algemene suggestie). Ik heb zelf ook de Braun handleiding waarvan je een foto bijvoegt. Er zitten 4 grote elco's (2500uF, 30-40V) op de eindversterkerplaat: C609, C612, C709 en C712. Die laatste twee horen bij het kanaal waarvan de zekering Si702 stuk was. Uiterlijk is aan die elco's niets vreemds te zien, geen vocht of opgezet. Is jouw suggestie deze te vervangen of ook nog andere?
Hoe kan ik constateren of ze defect zijn. kan dat op de plaat voordat ik ze ga demonteren?
Voor jouw info: ik ben leek en durf wel te sleutelen, maar ben geen ervaren monteur.

tumtum schreef :

nieuwe zekering erin. Direct weer stuk.

Dat is de pest met zekeringen. Ze zorgen ervoor dat er niet meer stukgaat dan er al stuk is. Eerst zoeken waar de kortsluiting zit. Geen kortsluiting? Luie methode. Die is bij uitstek geschikt voor de topologie zoals gebruikt in deze versterker (quasi-complementaire eindtrap). Gewoon de eindtorren losnemen en inschakelen. Luier dan dat kan niet. Nu blijft je zekering heel en kan je beginnen met foutzoeken. Maar dat is dan de volgende stap.
