10 aug 2019 15:08 #78899
door Francois129
Restauratie van een Murphy A122 radio werd gestart door Francois129
Dit radiochassis met bijhorende kast maar zonder buizen heb ik van Han Bex overgenomen.
Het speciale model sprak me aan!
Eerst heb ik het schema opgezocht zodat ik naar de buizen op zoek kon.
Deze buizen (TH41,VP41, HL41DD, PEN45 en een UU6) had ik niet in voorraad en ben dus op zoek gegaan bij mijn gewone leveranciers en op het internet.
In afwachting heb ik het toestel ontstoft, de voedingselco’s van nieuwe inhoud voorzien en bleek ook de smoorspoel defect te zijn.
De koppelcondensatoren zagen er niet zo fris meer uit en deze heb ik dan ook preventief vervangen.
De schaalkoord was ook verdwenen. gelukkig stond in de service manual hoe deze aangebracht moest worden. Een beetje speciaal met de 3 schalen, voor elke golflengte één schaal waarbij dan ook het schaallampje gaat branden. Alle drie de schalen worden met 1 schaalkoordje bediend vanop de varco en de wijzers staan op 1 ijzeren latje dat door de schaalkoord heen en weer bewogen wordt. De varco/zenderkeuzeknop wordt met een andere koord bediend.
Toen de buizen allemaal toegekomen waren heb ik de radio met Variac en serielamp en enkel de gelijkrichter opgestart.
Omdat er al voorbereidend werk was verricht was er geen kortsluiting en had ik de nodige voedingsspanningen.
Na het oxidevrij maken van de andere buisvoeten heb ik dan de andere buizen ingeplugd.
De radio speelde op alle golflengte en de zenders zaten ook op hun plaats.
Aan de MF een 465kHz signaal gelegd (met 1kHz signaal) en dit kwam mooi door. Ik ben dan ook van de afregeling afgebleven.
Het schaalgeheel opnieuw geschilderd de kast opnieuw gelakt en het chassis terug ingebouwd.
De aansluitingen van de antenne, platenspeler en luidspreker zijn hele dunne stekkertjes.
Even gekeken op ebay uk en heb ze zelfs gevonden maar, .... er zijn grenzen aan mij geldbeugel.
Ik heb dan messing splitpennen gekocht van de juiste diameter en hieraan de draden gesoldeerd.
De soldering aan het oog van de splitpen heb ik geïsoleerd met een krimpkous.

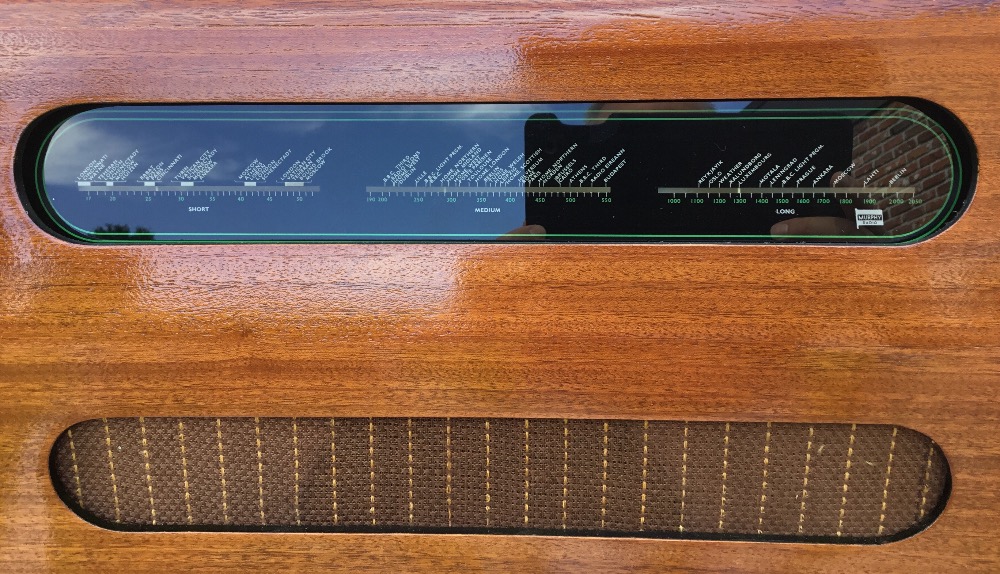

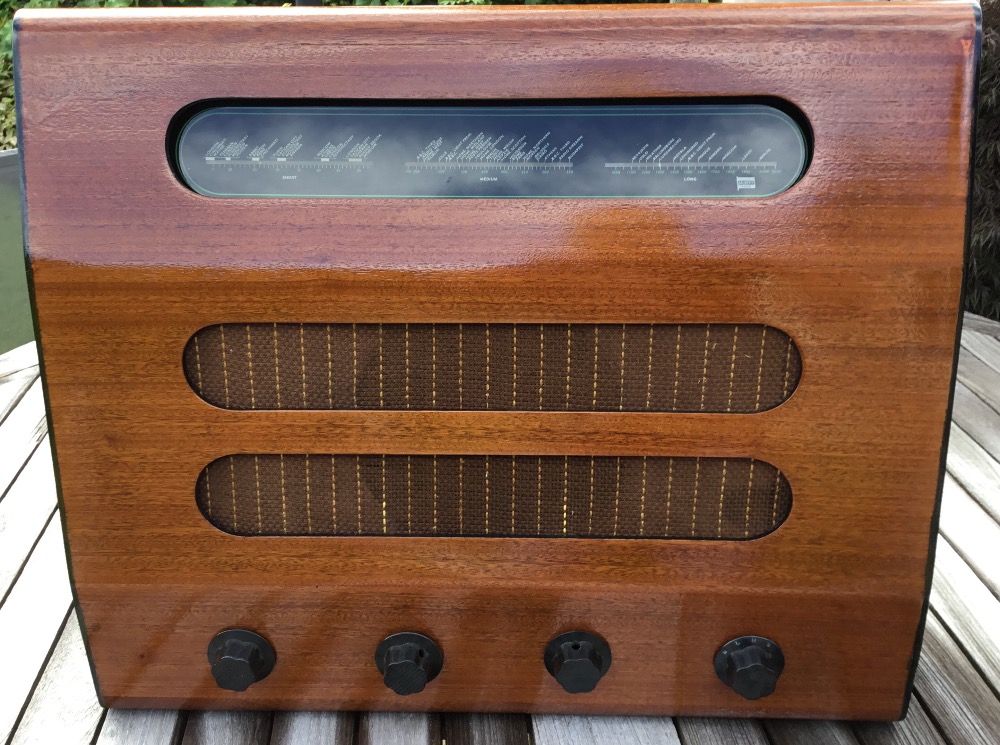

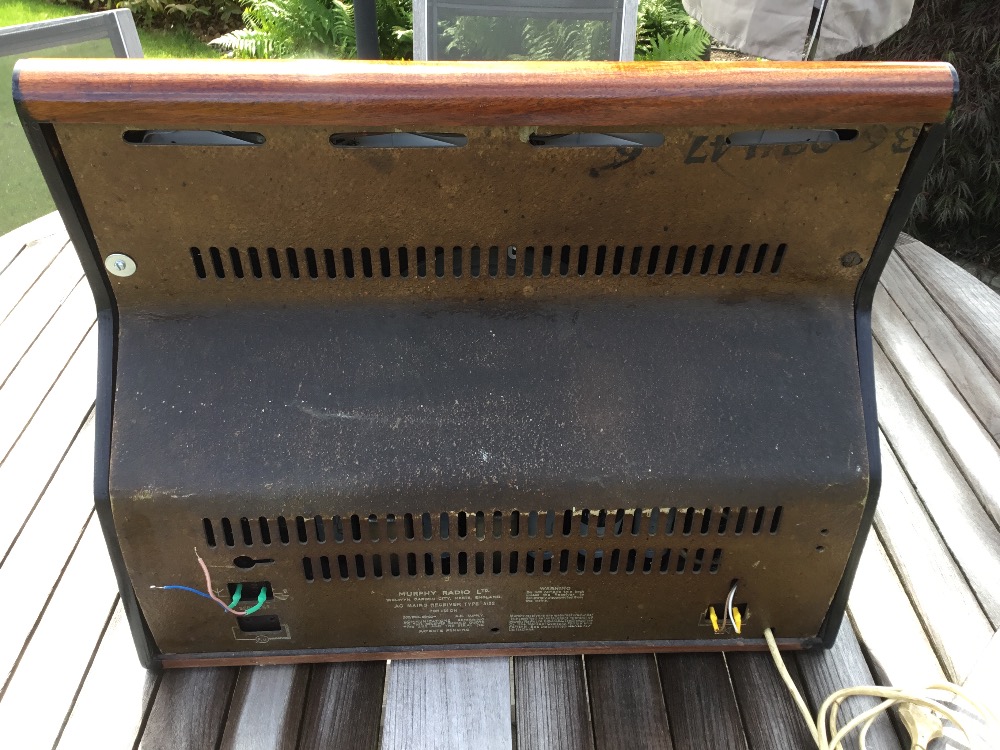

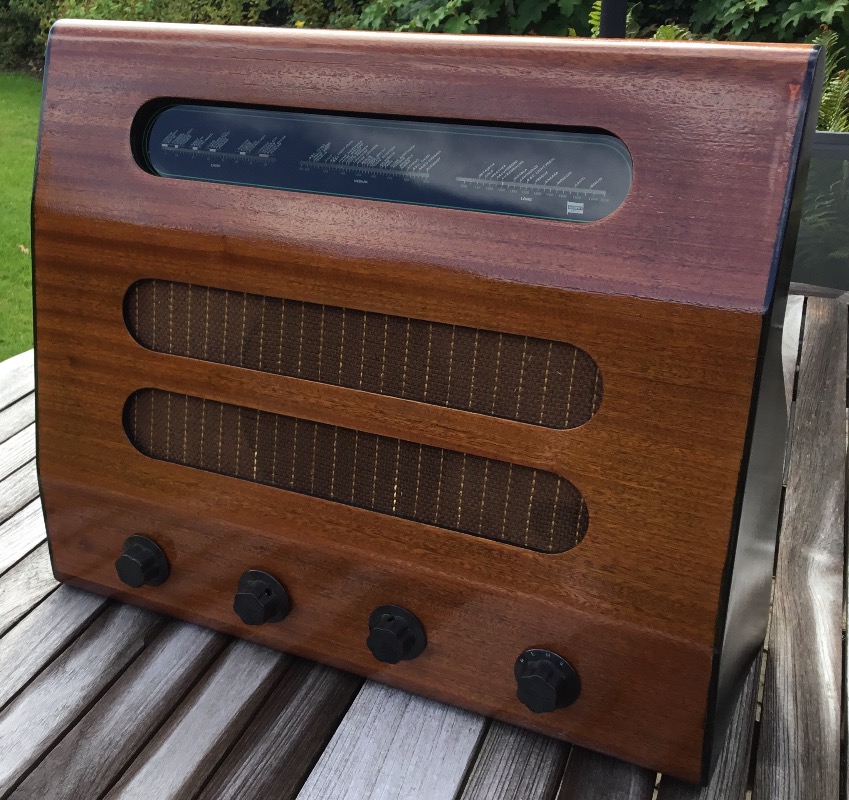

Hierbij enkele foto’s.
MVG
François
