EL300 versterker

Is dat nou zo moeilijk Peter....?
Over de kathodeweerstand van V2 (150 ohm) valt bijna 15 volt
Dan neemt die eindtrap dus 100 mA ruststroom op! Laat dat nou bij uitsturing oplopen tot gemiddeld 150 mA
Wat de voorgaande buizen betreft maak je een redeneerfout: V3 neemt met zijn anodeweerstand van 220K en schermroosterweerstand van 1M nog niet eens één mA op. Wat je in het buizenboek leest over de PCC is de maximaal toelaatbare waarde, in déze schakeling is het ongetwijfeld véél minder.
Per kanaal kijk je dus naar (ruim geschat) 160 mA
Wat de belaste spanning uit je voeding zal zijn hangt voornamelijk af van je trafo en de capaciteit van je buffer- elco. De gasgevulde gelijkrichters geven zo goed als géén spanningsverlies. Mijn vermoeden is dat de belaste spanning binnen 10% zal overeenkomen met je gewenste waarden. De rimpelspanning aan de kathoden van de DCG's zal nogal hoog zijn, naar berekening ongeveer 22 volt. Je hebt dus een knòts van een smoorspoel nodig! Misschien is het zelfs beter om er twéé te nemen, een voor elk kanaal. En de voeding naar de stuurtrappen moet nogeens extra zorgvuldig afgevlakt worden; dat komt wel goed omdat er nogal grote serieweerstanden nodig zijn.
Sinds digitale meters zowat bij iedereen in gebruik zijn wordt er vaak véél te nauw gekeken; in een buizenschakeling is een afwijking van 10% zelden een probleem. Wèrkelijk belangrijk bij een OTL is de spanning aan de + kant van C17. Die moet binnen 5% gelijk zijn aan 1/2 voedingsspanning
Nico

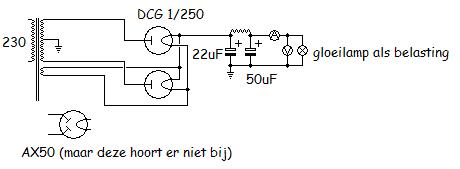

je de voeding lijkt op dit aleen dan met een dubbele 22uf in serie omdat ik geen 450V had liggen

4*el300 met een piekstroom van 400ma
ik kan niks duidelijk worden uit de datasheet (kon ik maar frans)
www.mif.pg.gda.pl/homepages/frank/sheets/020/6/6FN5.pdf

2*57 buis
en volgens het radio museum heeft deze
0.5 en 2 ma nodig (2.5 dus)

2* pcc88
deze is dus door de kathode volgstand
30 ma per buis (15ma per triode)

2*em84
deze is 1.1ma

Hallo Peter,

Ziet er al fraai uit. Ik wil je wel helpen, maar wat moet er berekend worden. De weerstanden voor de verschillende spanningen neem ik aan?

Het eenvoudigst is als jij een tabelletje maakt met alle buizen en uit het buizenboek even de max. stroompjes er naast zet.

Bereken ik wel deweerstanden voor je.

Heb je de schakeling voor de voeding al uitgewerkt met de 2 x dcg's?

ik zal even beandwoorden
1. dat is de vraag die ik gesteld had
ik kan namelijk niet de afname meten als ik niet de spanningen heb

2. als ik dit wist had ik geen hulp nodig

zoals ik al zij in mijn lange verhaal
ik heb hulp nodig in het bereken hoeveel de trappen van de versterker opnenn aan stroom
ik kan de weerstanden in de voeding zelfberekenen

Peter,
Je vermeld wel een gelijk gerichte spanning na de gelijkrichtbuizen maar is dat
on belast?
Wil je de andere voeding spanningen kunnen berekenen dan moet je (wij):
1e. De stroom afname van de versterker weten.
2e. Eerst weten wat de spanning na de gelijkrichtbuizen bij de totale stroom afname is.
Vr gr Cees.

hallo

omdat ik snel weer verder wil plaats ik hier ook een bericht (ik had er eerder al 1 geplaatst op gleoidraad.nl

maar kan iemand mij helpen met de voeding van mijn versterker

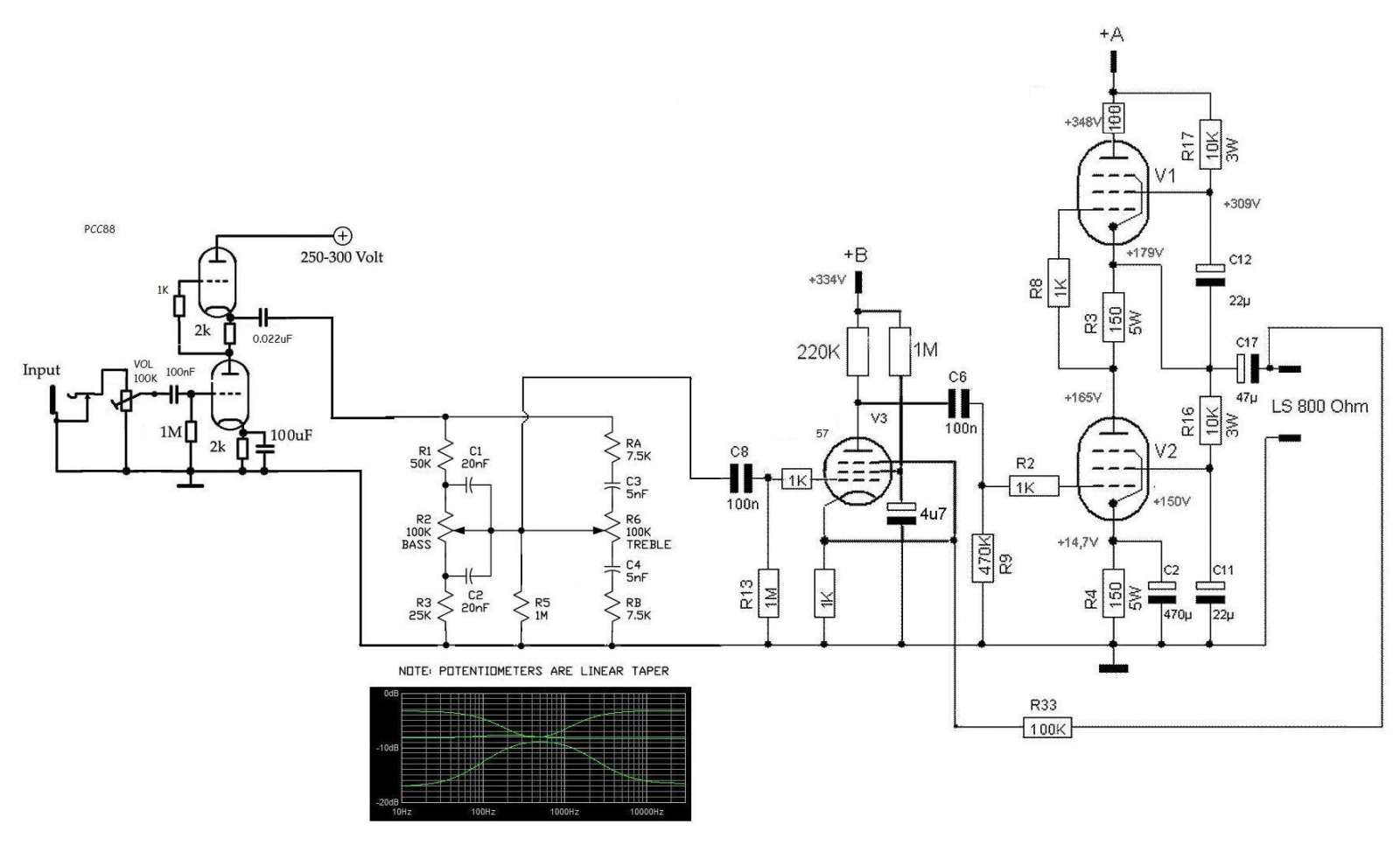

het is een otl (schema komt hieronder) met een el300 als eindtrap
een 57 buis als voorversterker
en een pcc88 als voor voorversterker
(en een em84 voor de sier)
alles word gevoed door 2 dcg1/250 buizen

met een custom trafo
die aan hoogspanning 2*270V 200mA heeft

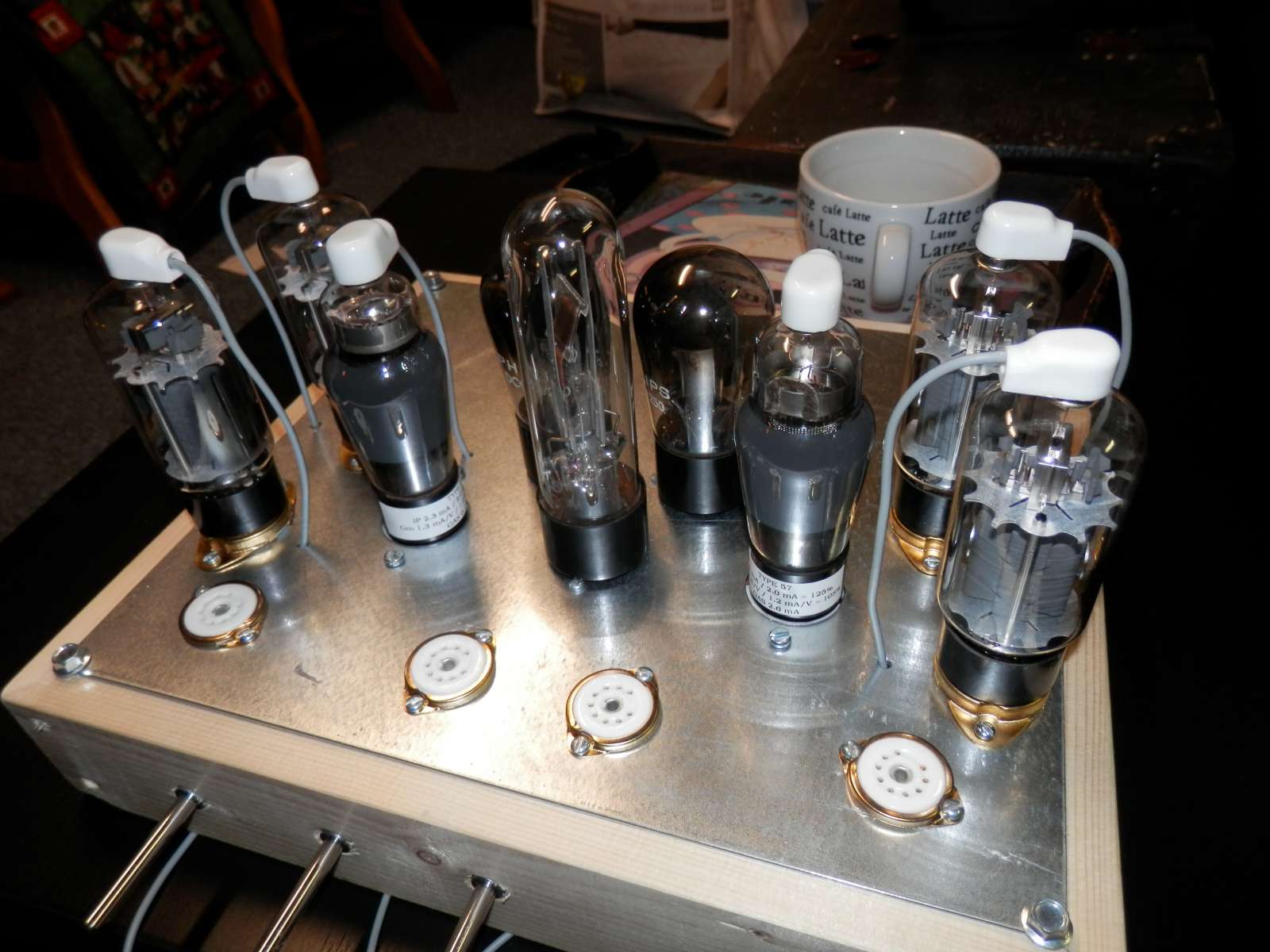

dus dat is intotaal 12 buizen (en 1 relais buis maar die heb ik niet genoemd)

de eind trap is dus 4 el300s voor sterio
en 2 voor verterkers
en nog 2 voor voor versterkers
en 2 voor de sier

ik heb aan spanningen nodig

350V (eindbuizen)
340V (voorbuizen)
250V (voor voor buizen en de em's)

kan iemand mij helpen berekenen

oja de voeding is 395V gelijkgericht (na de dcg1/250 buizen
