Modulator met pennebuizen
11 mei 2012 08:45 - 11 mei 2012 09:04 #17345
door klaas
Modulator met pennebuizen werd gestart door klaas
Goedemorgen.

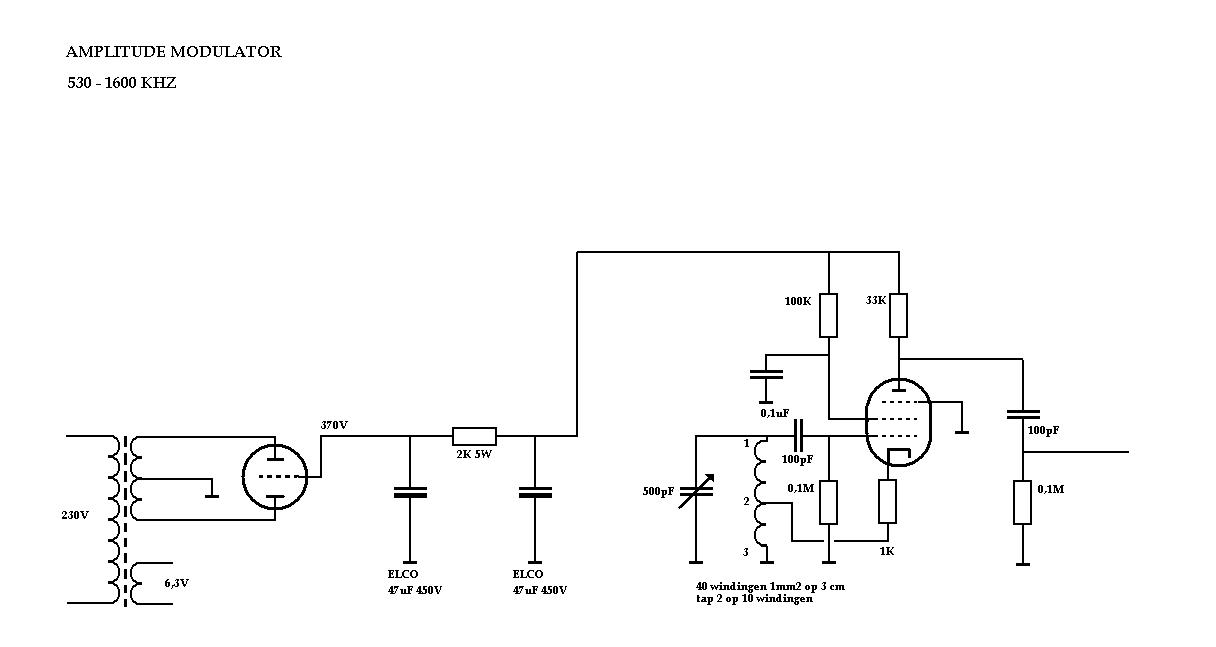

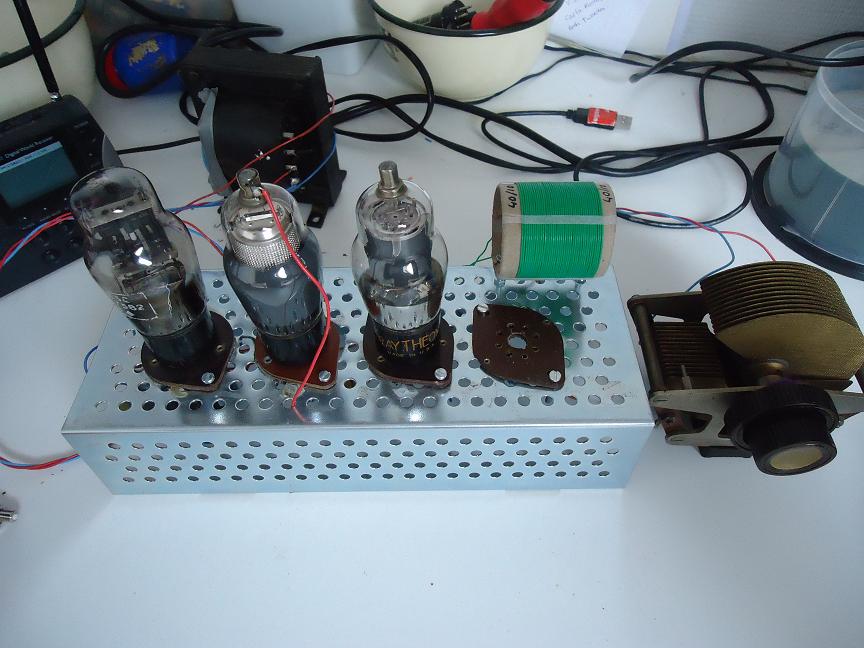

Ik zit zo even wat te solderen aan mijn eigengemaakte testbankje, en wil graag een 6K7G hf pentode uit 1936 laten oscilleren op de mg band. Deze buis lijkt me uitermate geschikt hiervoor.
De versterking is niet zo extreem hoog dus zal het vermogen vergelijkbaar zijn met een EF80.

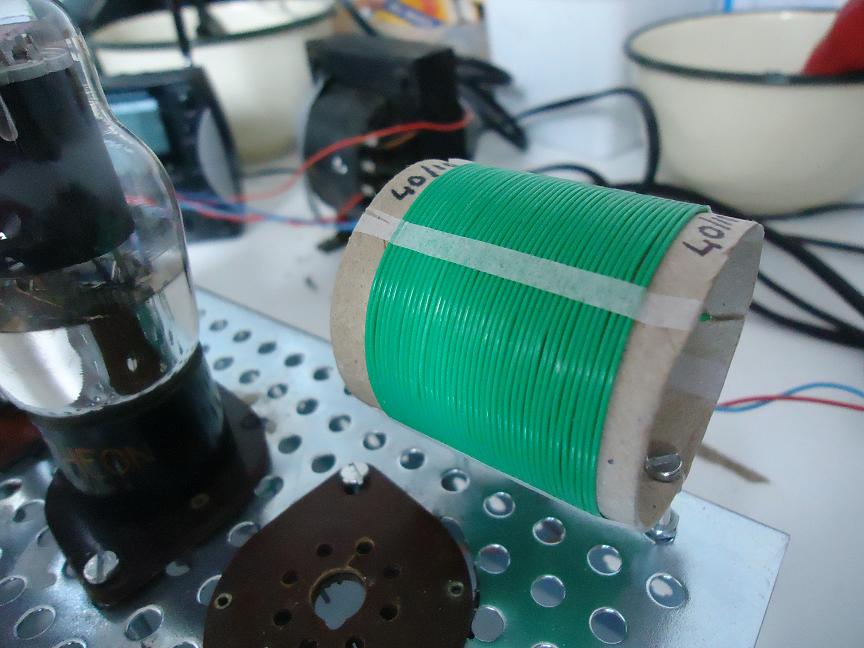

De bijdrage van Marcel over spoeltjes wikkelen bracht mij op een idee. Ik kan natuurlijk zelf een spoel wikkelen, en geen 402 spoel inzetten. Deze spoel heb ik met 1mm2 draad, 40 windingen over een breedte van 5 cm op een wc rolletje gewikkeld. Met een aftakking op 10 windingen.
Daarna de spanning op het geheel, en ja! Op 630Khz ontvang ik stilte. Nu wat draaien aan de afstemcondensator, op 1359Khz, en dit gaat ook prima. Zonder antenne zal ik niet veel bereik hebben maar ik heb nu wel een passende rol bedacht voor de 6K7G.
(na wat testen, al gauw zo'n 15 mtr...)
De gelijkrichter is een 6X5G. Een erg mooie dubbele gelijkrichter.
Groeten, Klaas.
Ik zit zo even wat te solderen aan mijn eigengemaakte testbankje, en wil graag een 6K7G hf pentode uit 1936 laten oscilleren op de mg band. Deze buis lijkt me uitermate geschikt hiervoor.
De versterking is niet zo extreem hoog dus zal het vermogen vergelijkbaar zijn met een EF80.
De bijdrage van Marcel over spoeltjes wikkelen bracht mij op een idee. Ik kan natuurlijk zelf een spoel wikkelen, en geen 402 spoel inzetten. Deze spoel heb ik met 1mm2 draad, 40 windingen over een breedte van 5 cm op een wc rolletje gewikkeld. Met een aftakking op 10 windingen.
Daarna de spanning op het geheel, en ja! Op 630Khz ontvang ik stilte. Nu wat draaien aan de afstemcondensator, op 1359Khz, en dit gaat ook prima. Zonder antenne zal ik niet veel bereik hebben maar ik heb nu wel een passende rol bedacht voor de 6K7G.
(na wat testen, al gauw zo'n 15 mtr...)
De gelijkrichter is een 6X5G. Een erg mooie dubbele gelijkrichter.
Groeten, Klaas.
Laatst bewerkt 11 mei 2012 09:04 door klaas.
